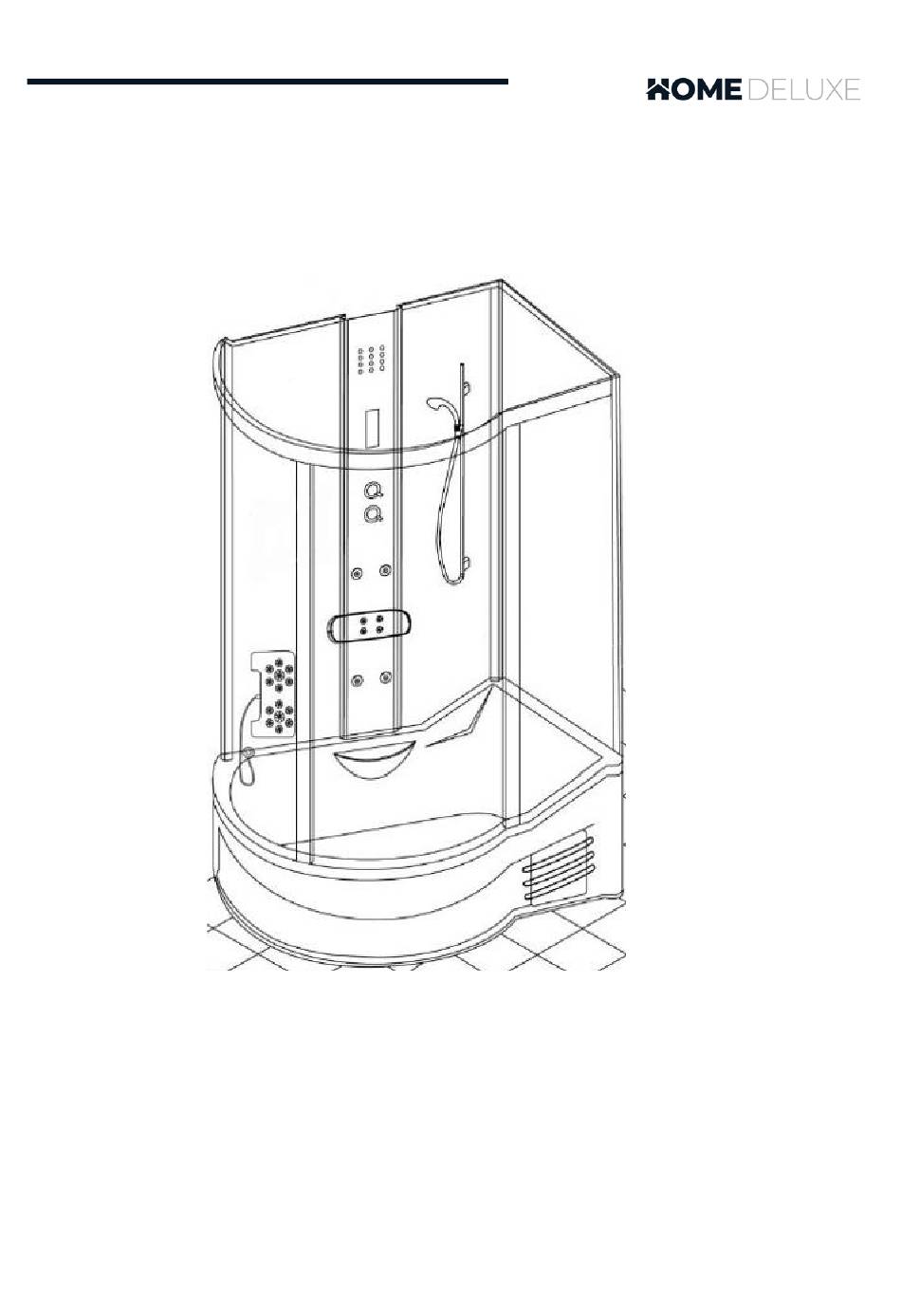

- Seite 1 Montageanleitung ALL IN (2in1 – 4in1) Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 2 Problembehandlung .............................. 29 Bedienungsanleitung Display ohne Dampf ....................... 30 Checkliste ................................32 Elektro- und Elektronikgeräte - Informationen für private Haushalte ............36 Gewährleistung ..............................37 Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
-
Seite 3: Symbolerklärung
Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 4: Wichtige Hinweise
Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn Sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt werden, um sicherzustellen, dass sie nicht mit der Duschkabine spielen. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 5: Übersicht
Übersicht Wichtig Die obenstehende Abbildung dient lediglich der schematischen Erklärung des Geräts. Das Erscheinungsbild der erworbenen Geräte kann von den Abbildungen abweichen. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 6: Technische Daten
Technische Daten Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 7: Lieferumfang
Lieferumfang Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... - Seite 8 ACHTUNG: Bitte beachten Sie, dass die Handbrause auf die rechte Seite der Rückwand installiert werden muss! Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
-
Seite 9: Allgemeine Hinweise Zu Der Montage
Netzspannung Frequenz Gesamtverbrauch 230 V 50 Hz 3021 W Beleuchtung Dampfgenerator Ventilator Radio Frequenzbereich Radio 10 W 3000 W 15 W 88 – 108 MHz Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 10: Die Anschlusspositionen
Die Anschlusspositionen Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 11: Das Richtige Anschließen
Verlust von sämtlichen Garantieansprüchen verbunden. Anschlussplan • Alle Anschlüsse sind mit kleinen Aufklebern gekennzeichnet und müssen dann nur noch an dem dazugehörigen Anschluss angeschlossen werden. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... - Seite 12 • Vor der Wartung oder Instandhaltung muss der Stromanschluss ausgeschaltet werden. • Die ordnungsmäßige Funktion des Fehlstromschalters muss regelmäßig durch einen Fachmann kontrolliert werden. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
-
Seite 13: Montage Der Duschtasche
(Achten Sie darauf, dass alle Füße Kontakt mit dem Boden haben.) • Fixieren der Stellfüße mit Kontermutter. • Ablaufventil mit Ablauf verbinden. • Kontrollieren Sie zum Ende die Verbindungen mit etwas Wasser auf Dichtigkeit. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... - Seite 14 Aluminiumsteher (außen) mit den Führungsbögen verbinden und auf jeder Seite mit Schrauben A1 befestigen. • Glasfront in Nut der Aluminiumsteher (außen) setzten. • Innere Aluminiumsteher mit Schrauben A2 befestigen. • Konische Dichtungsbänder in die Profile schieben. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
-
Seite 15: Montage Der Front-, Rückwände Und Des Mittelpaneels
Falls Bohrungen nicht übereinstimmen sollten, liegt ein 3 mm Bohrer anbei, um diese gegebenenfalls nachzubohren. Anmerkung: Verwenden Sie zum Abdichten der äußeren Verbindungsstellen nur hochwertiges, hitzebeständiges Sanitärsilikon. Nach dem Abdichten mindestens 24 Stunden nicht benutzen. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... - Seite 16 Anmerkung: Verwenden Sie zum Abdichten der äußeren Verbindungsstellen nur hochwertiges, hitzebeständiges Sanitärsilikon. Nach dem Abdichten mindestens 24 Stunden nicht benutzen. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 17 Montieren Sie 2 Führungsrollen F1 oben und 2 Führungsrollen F1 unten. • Setzen Sie anschließend die Schiebetür in den Aluminiumrahmen ein. • Befestigen Sie zum Schluss die Türgriffe an den Schiebetüren. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 18 Setzen Sie die Bauteile der Handbrause zusammen. • Bringen Sie den dazugehörigen Schlauch inklusive beiliegendem Dichtungsring an D1. • Befestigen Sie die Handbrausenhalterung mit den A4 Schrauben. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
-
Seite 19: Montage Des Innenzubehörs
• Das Anbringen des Zubehörs erfolgt am Innenraum der Rückwand und wird von außen festgeschraubt. • Die jeweiligen Schrauben liegen bei dem einzelnen Zubehör dabei. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... - Seite 20 Schritt 1: Schrauben Sie die Stangen zusammen. Schritt 2: Schieben Sie das Glas eine und schrauben Sie dies zusammen. Schritt 3: Montieren Sie zum Schluss noch die vier Glaspunkthalter. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 21 Rahmen als Schablone. • Achten Sie darauf, dass der Deckel auch passgenau auf der Dusche sitzt. • Fixieren Sie nun den Deckel mit den A3 Schrauben. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 22 Anmerkung: Verwenden Sie zum Abdichten nur hochwertiges, hitzebeständiges Sanitärsilikon. Nach dem Abdichten mindestens 24 Stunden nicht benutzen! Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
-
Seite 23: Das Dampfelement
14. Das Dampfelement Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... - Seite 24 Bohren Sie mit dem beigefügten Bohrer 4 Löcher in die Aluleisten des Mittelpaneels, um den Montagerahmen für den Dampfgenerator und der Steuerbox zu befestigen. Hinweis: Bitte beachten Sie, dass der Dampfauslass mit der Öffnung nach oben montiert werden muss Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
-
Seite 25: Stromversorgung
Wasserrücklauf und Dampfdüse von Verstopfungen befreien (Achtung: Nicht während oder kurz nach dem Betrieb!). Anmerkung: Die Dichtigkeit oder mögliche Schimmelpilzbildung bei Silikonfugen sind von der Gewährleistung ausgeschlossen. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... - Seite 26 Bedienungsanleitung Display mit Dampf Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 27 Zum Ausschalten drücken Sie dann wieder auf diese Taste. 4. Dampffunktion Drücken Sie die Taste für die Dampffunktion, um diese zu aktivieren. Im Display leuchtet nun die aktuelle oder zuletzt eingestellte Temperatur. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 28 Wenn Sie mit der Sendereinstellung fertig sind, drücken Sie nochmal die Taste um die Lautstärke zu regulieren. Dies erfolgt ebenfalls über die linke und rechte Pfeiltaste. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
-
Seite 29: Beschreibung
Dampfgenerator bekommt kein Wasser Überprüfen Sie den Wasserzufluss und den Wasserhahn Temperatursensor hat einen Fehler Überprüfen Sie den Sensor ob eine Verbindung besteht oder nicht Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... - Seite 30 Bedienungsanleitung Display ohne Dampf Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 31 Radiosenders einstellen. Wenn Sie den Radiosender einstellen wollen, drücken Sie die und die Taste, um die Frequenz zu ändern. Das Radio hat einen Frequenzbereich von FM 87,5 bis 108 MHz. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 32 4.1 6x höhenverstellbare Füße 5.0 Deckel 5.1 Lüfter 5.2 Lautsprecher 5.3 Tropenbrause 5.4 Halogenlampe 6.0 2x Rückwand 7.0 2x Rundbogen 8.0 Aluminiumleiste 9.0 2x feste Scheibe 10.0 Tür Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 33 1.2 Handbrause + Schlauch + Haltestange 1.3 Türgriff + Türrollen + Türstopper 1.4 Eckventil + Dichtungsring + Mutter 1.5 3x Schraubenpaket 1.6 Glasregal 1.7 Wassereinlass Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 34 1.3 Steuereinheit 2.0 Deckel 2.1 Lüfter 2.2 Lautsprecher 2.3 Tropenbrause 2.4 Halogenlampe 2.5 Ozondesinfektion 3.0 2x Rundbogen 4.0 2x Rückwand ( eine ist mit Dampfauslass ) Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 35 11.2 Handbrause + Schlauch + Haltestange 11.3 Türgriff + Türrollen + Türstopper 11.4 Eckventil + Dichtungsring + Mutter 11.5 3x Schraubenpaket 11.6 Glasregal 11.7 Dampfeinlass 11.8 Wassereinlass Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
-
Seite 36: Elektro- Und Elektronikgeräte - Informationen Für Private Haushalte
Als Hersteller im Sinne des ElektroG, sind wir bei der zuständigen Stiftung Elektro-Altgeräte Register (Nordostpark 72, 90411 Nürnberg) unter der folgenden Registrierungsnummer registriert: WEEE-Reg.-Nr. DE86467979 *WEEE=Elektro- und Elektronikgeräte-Abfall Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 37: Gewährleistung
Im Fall von Mängeln an diesem Produkt wenden Sie sich bitte schriftlich an den Hersteller: Home Deluxe GmbH Schanzeweg 2 32312 Lübbecke Deutschland info@homedeluxe.de Reklamationen, die aufgrund unsachgemäßer Montage oder Nutzung entstehen, sind von der Gewährleistung ausgeschlossen. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
