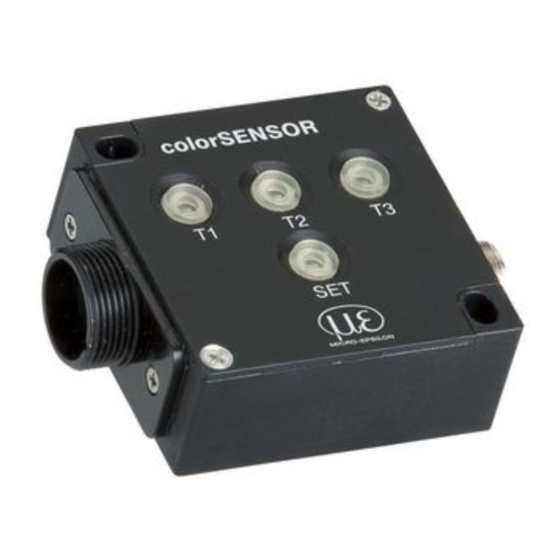

- Seite 1 All manuals and user guides at all-guides.com Betriebsanleitung Instruction Manual colorSENSOR LT-1-ST...
- Seite 2 All manuals and user guides at all-guides.com Kompakter Farbsensor Compact color sensor MICRO-EPSILON Eltrotec GmbH Heinkelstraße 2 73066 Uhingen / Germany Tel. +49 (0) 7161/ 98872-300 Fax +49 (0) 7161/ 98872-303 e-mail: eltrotec@micro-epsilon.de www.micro-epsilon.com Zertifiziert nach DIN EN ISO 9001: 2008...
-
Seite 3: Elektrische Anschlüsse
Ambient light Dynamisch, Abschaltbar/ Dynamic, can be switched compensation Objektbeleuchtung/ Object illumination Weißlicht-LED/ White light LED Abschaltbar/ Can be switched off Anschlüsse/ Connectors RS232 (max. 115 kBit/s) 4 Schaltausgänge/ 4 switching outputs Bedienungsanleitung / Instruction Manual colorSENSOR LT-1-ST - 2 -... - Seite 4 Signaldarstellung in Farbdiagrammen/ Visualization of signals in color diagrams Teach-In der Farbmuster/ Teach-In of color patterns Anzeige von Farbwerten/ Display of color values Firmware Update/ Firmware update LabVIEW® Treiber/ LabVIEW® driver Windows® DLL Bedienungsanleitung / Instruction Manual colorSENSOR LT-1-ST - 3 -...
- Seite 5 Die Zählweise für die PINs der 4-poligen Rundbuchse können Fig. 2 entnommen werden./ The counting order of the 4-pin round connector is shown in Fig. Fig. 2: Zählweise der 4-poligen Rundbuchse/ Counting order of the 4-pin round connectors Bedienungsanleitung / Instruction Manual colorSENSOR LT-1-ST - 4 -...
- Seite 6 LOW: 0 V; HIGH: +U -1 V; max. 100 mA 6 (CH3) LOW: 0 V; HIGH: +U -1 V; max. 100 mA 7 (GND) 8 (+U 18 - 28 VDC, 100 mA Bedienungsanleitung / Instruction Manual colorSENSOR LT-1-ST - 5 -...
-
Seite 7: Tastenbedienung
Press „SET“ button to store and exit teach mode shortly Hinweis/ Note: Bei Übersteuerung des Sensors blinken die Tasten-LEDs alternierend!/ If the sensor signal is clipping the Button-LEDs are flashing alternately! Bedienungsanleitung / Instruction Manual colorSENSOR LT-1-ST - 6 -... -
Seite 8: Mounting Bracket
All manuals and user guides at all-guides.com 6 Montagewinkel/ Mounting Bracket Ordering numbers Bestellnummern/ Artikel/ Item Bestellnummer/ Order number colorSENSOR LT-1-ST / colorSENSOR LT-1-ST 10234061 Montagewinkel/ Mounting bracket Auf Anfrage/ on request CAB-M9-8P-St-ge; 2m-PUR; offen/ CAB-M9-8P-co-straight; 2m-PUR; open ends 11234091 CAB-M9-4P-St-ge;... - Seite 9 Personen von der Gerätefunktion abhängig ist. Der Einsatz der Geräte muss durch Fachpersonal erfolgen. Reparatur nur durch MICRO-EPSILON Eltrotec GmbH Safety instructions The instruments are not to be used for safety applications, in particular applications in which safety of persons depends on proper operation of the instruments.
- Seite 10 All manuals and user guides at all-guides.com MICRO-EPSILON Eltrotec GmbH X975X263-A021095HDR Heinkelstraße 2 · 73066 Uhingen / Germany Tel. +49 (0) 7161 / 98872-300 · Fax +49 (0) 7161 / 98872-303 *X975X263-A02* eltrotec@micro-epsilon.de · www.micro-epsilon.com...
