SAVEx 07.2
Elektroanschluss
36
SAVEx16.2/SARVEx 07.2
Anschluss mit Stützpunktklemmen bei Linientopologie
Bei Verwendung von starren Leitungen (eindrähtig oder mehrdrähtig) müssen
zusätzliche Stützpunktklemmen verwendet werden. Die Stützpunktklemmen
(Reihenklemmen) sind über dem Klemmenblock montiert.

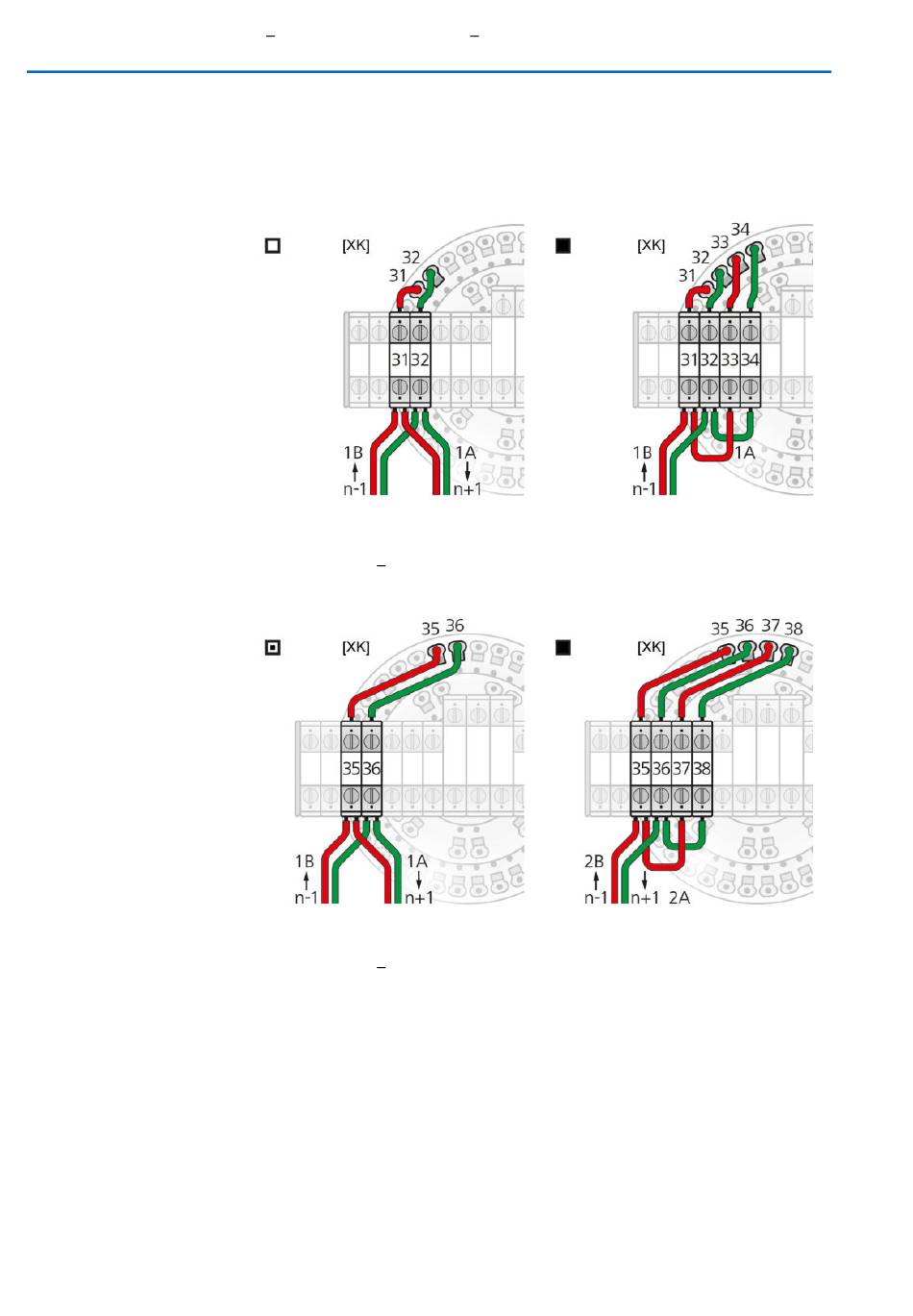

Bild 32: Klemmenbelegung Stützpunktklemmen: Kanal 1 (1A/1B)
[XK] Klemmenbezeichnung nach Schaltplan (Kundenanschluss):
□
Klemmen 31, 32 wenn ein weiteres Feldbusgerät folgt
■
Klemmen 31 34 wenn Stellantrieb letzer Feldbusteilnehmer ist
Bild 33: Klemmenbelegung Stützpunktklemmen: Kanal 2 (2A/2B)
[XK] Klemmenbezeichnung nach Schaltplan (Kundenanschluss):
▣
Klemmen 35, 36 wenn ein weiteres Feldbusgerät folgt
■
Klemmen 35 38 wenn Stellantrieb letzer Feldbusteilnehmer ist
SARVEx16.2 Steuereinheit: elektronisch (MWG)
ACVExC 01.2 Non-Intrusive Modbus RTU
