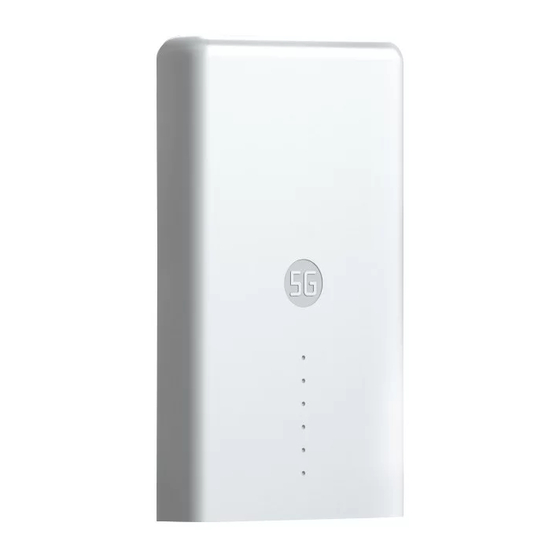

- Seite 1 ZTE MC7010 Kurzanleitung.
- Seite 3 Scannen Sie diesen QR-Code, um die ZTE Install Helper-Anwendung herunterzuladen. Diese App für iOS und Android Geräte unterstützt Sie dabei den richtigen Platz mit der besten Verbindung zu finden, an dem Sie den ZTE MC7010 5G Outdoor Router montieren können.
-
Seite 4: Das Gerät Installieren
1. Das Gerät installieren Lieferumfang • ZTE MC7010 5G Outdoor Router • PoE-Adapter (Power over Ethernet) • 10 m Flachband-Netzwerkkabel (weiß) • Stiftschlüssel • 1,8 m Netzwerkkabel • 1 Rückwand-Halterung • 1 Halterung (für Wand- und Mastmontage) • 5 M3 Kreuzschlitz-Schrauben (für Halterung) •... - Seite 5 Wichtige Installationshinweise • Das Gerät muss mit der Anschluss-Seite nach unten installiert werden. Installieren Sie das Gerät nicht mit der Anschluss-Seite nach oben. Installieren Sie das Gerät nicht horizontal oder geneigt. • Das Gerät muss innerhalb des Schutzbereichs des Blitzableiters (45 Grad) liegen, um zu vermeiden, dass es durch einen Blitzeinschlag beschädigt wird.
- Seite 6 • Stellen Sie sicher, dass die Mindestabstände zwischen dem Gerät und umliegenden Objekten laut Skizze eingehalten werden. • Mindestanforderungen für die Installation an einem Metallmast: Stellen Sie sicher, dass der Durchmesser des Masts mindestens 40mm und maximal 160mm beträgt. Die Wandstärke des Masts muss mindestens 4mm betragen.
-
Seite 7: Das Gerät Vorbereiten
2. Das Gerät vorbereiten • Sie brauchen eine aktivierte Nano-SIM-Karte. In diesem Gerät ist die SIM- Karte bereits vorinstalliert. • Die Login-Informationen finden Sie auf dem Geräteaufkleber an der Rückseite des Geräts. Im Lieferumfang sind zusätzliche Aufkleber enthalten, bitte bewahren Sie diese sorgfältig auf um den Zugriff auf das Gerät zu gewährleisten! -
Seite 8: Einlegen Der Nano-Sim-Karte
3. Einlegen der Nano-SIM-Karte Verwenden Sie den mitgelieferten Stiftschlüssel, um die beiden Schrauben an der Unterseite des Gerätes zu lösen und entfernen Sie dann die Abdeckung. Die Schrauben bleiben dabei mit der Abdeckung verbunden. Legen Sie die Nano-SIM-Karte ein und achten Sie darauf, dass Sie sich zur Gänze im Gerät befindet und nicht herausragt. -
Seite 9: Verbinden Des Netzwerkkabels
4. Verbinden des Netzwerkkabels Schließen Sie das mitgelieferte Flachband-Netzwerkkabel am Netzwerkanschluss (RJ45-Anschluss) an der Unterseite des Geräts an. Schieben Sie die Abdeckung nach oben, bis das Gehäuse komplett abschließt. Verwenden Sie den mitgelieferten Stiftschlüssel, um die Abdeckung am Gerät festzuschrauben und zu sichern. -
Seite 10: Die Richtige Installationsposition Finden
5. Die richtige Installationsposition finden Verwenden Sie das Flachband-Netzwerkkabel, um den mitgelieferten PoE- Adapter (Power over Ethernet) mit diesem Gerät zu verbinden. Verwenden Sie dazu am PoE-Adapter jenen RJ45-Anschluss, der die Bezeichnung RJ45-2 PWR LAN-OUT trägt. Schließen Sie den PoE-Adapter mittels dem mitgelieferten Netzstecker an die Steckdose an. - Seite 11 Nachdem Sie die Install Helper App auf Ihrem Smartphone installiert haben, schalten Sie die Bluetooth Funktion ein und öffnen Sie die App. Befolgen Sie dann die Anweisungen in der App um Ihr Smartphone mit dem ZTE MC7010 5G Outdoor Router zu koppeln. Die Login-Informationen finden Sie auf dem Geräteaufkleber an...
-
Seite 12: Installieren Des Geräts
6. Installieren des Geräts • Installation an einem Mast Verwenden Sie einen Schraubenzieher, um die mitgelieferte Schelle zu lösen, und öffnen Sie den Verschluss. Führen Sie die Schelle wie auf der Abbildung gezeigt durch die U-förmige Nut an der Halterung, um diese am Mast zu montieren. - Seite 13 ACHTUNG: Die Schraubenöffnung der Halterung muss nach oben zeigen. Installieren Sie die Halterung nicht mit der Oberseite nach unten. Andernfalls kann die Schraube später nicht eingesetzt werden. Platzieren Sie die Schelle auf der richtigen Höhe, drücken Sie auf den Verschluss und verwenden Sie einen Schraubenzieher, um die Schelle zu schließen.
- Seite 14 Verwenden Sie vier der mitgelieferten M3 Kreuzschlitz-Schrauben, um die Rückwand-Halterung am Gerät anzubringen. Befestigen Sie das Gerät an der am Mast installierten Halterung durch den oberen und unteren Schlitz. Richten Sie dabei die Schraubenöffnung auf der Rückwand-Halterung des Geräts mit der Schraubenöffnung auf der Halterung am Mast aus, und verwenden Sie dann eine M3 Kreuzschlitz-Schraube, um die beiden Teile zu fixieren.
- Seite 15 • Installation an einer Wand Markieren Sie die vier Positionen zum Bohren an der Wand. Die Abstände zwischen den Löchern betragen 67mm in der Breite und 36mm in der Höhe. Verwenden Sie einen 6mm Schlagbohrer, um Löcher an den markierten Positionen zu bohren. Setzen Sie dann die vier mitgelieferten M6 Dübel ein und schrauben dann vier M6 Dehn-Schrauben in die Dübel hinein, um die Halterung an der Wand zu befestigen.
- Seite 16 ACHTUNG: Die Schraubenöffnung der Halterung muss nach oben zeigen. Installieren Sie die Halterung nicht mit der Oberseite nach unten. Andernfalls kann die Schraube später nicht eingesetzt werden. Verwenden Sie vier der mitgelieferten M3 Kreuzschlitz-Schrauben, um die Rückwand-Halterung am Gerät anzubringen. Befestigen Sie das Gerät an der am Mast installierten Halterung durch den oberen und unteren Schlitz.
- Seite 17 • Nutzung des Standfußes (für die Indoor Platzierung) Sofern Sie das Gerät nicht im Außenbereich (an einer Wand oder einem Mast) installieren können oder wollen, haben Sie auch die Möglichkeit den mitgelieferten Standfuß für eine Platzierung im Innenbereich zu verwenden. Führen Sie das Flachband-Netzwerkkabel durch die Öffnung an der Rückseite des Standfußes durch und verbinden Sie es wie weiter oben beschrieben mit dem Gerät.
-
Seite 18: Erneutes Verbinden Des Netzwerkkabels
7. Erneutes Verbinden des Netzwerkkabels Schließen Sie das mitgelieferte Flachband-Netzwerkkabel erneut am Netzwerkanschluss (RJ45-Anschluss) an der Unterseite des Geräts an. Schieben Sie die Abdeckung wieder nach oben, bis das Gehäuse komplett abschließt. Verwenden Sie dann den mitgelieferten Stiftschlüssel, um die Abdeckung am Gerät festzuschrauben und zu sichern. - Seite 19 8. A nschließen des PoE-Adapters und einer Inneneinheit Schließen Sie das Flachband-Netzwerkkabel, welches bereits mit diesem Gerät (Außeneinheit, ODU) verbunden ist, an jenen RJ45-Anschluss am PoE- Adapter, der die Bezeichnung RJ45-2 PWR LAN-OUT trägt. Verwenden Sie ein weiteres Netzwerkkabel um den anderen RJ45- Anschluss am PoE-Adapter, der die Bezeichnung RJ45-1 LAN-IN trägt, mit der Inneneinheit (IDU, zum Beispiel ein WLAN-fähiger Router) zu verbinden (separat erhältlich).
-
Seite 20: Überprüfen Der Installation
9. Überprüfen der Installation Geräteinstallation: • Der MC7010 ist fest und sicher installiert (an einer Wand oder an einem Mast). • Die Nano-SIM-Karte ist im Gerät installiert. • Das Flachband-Netzwerkkabel ist am Gerät angeschlossen. • Die Abdeckung ist am Gerät angebracht und fest verschraubt. -
Seite 21: Ändern Der Geräteeinstellungen Bei Bedarf
11. Ändern der Geräteeinstellungen bei Bedarf Sie können die Geräteeinstellungen ändern, indem Sie sich bei der Konfigurationswebseite anmelden. Die standardmäßige IP-Adresse der Konfigurationswebseite lautet 192.168.254.1. Sie finden die IP-Adresse und das Kennwort auf dem Aufkleber an der Geräterückseite. Starten Sie Ihren Internetbrowser auf einem über diesen Router mit dem Internet verbundenen Gerät und geben Sie die IP-Adresse der Konfigurationswebseite in der Adressleiste ein. - Seite 22 Leuchtanzeigen SIGNAL Ein: Drei LEDs zeigen die Signalstärke an. Mehr LEDs bedeuten ein besseres Signal. Aus: Kein Signal vorhanden oder keine Nano-SIM-Karte eingelegt. NETWORK Rot blinkend: Das Gerät befindet sich im Fehlerstatus. • Das Gerät ist nicht im Mobilfunknetzwerk registriert. •...
- Seite 23 Form und unter Verwendung jedweder Mittel, seien es elektronische oder mechanische, inklusive der Erstellung von Fotokopien und Mikrofilmen, verwendet werden. Hinweis Die ZTE Corporation behält sich das Recht vor, Druckfehler und technische Änderungen in dieser Anleitung ohne Vorankündigung zu korrigieren oder zu aktualisieren. Haftungsausschluss Die in dieser Anleitung verwendeten Bilder und Screenshots können vom...
-
Seite 24: Sicherheitsinformationen
Sicherheitsinformationen Funkfrequenz-Interferenzen Allgemeine Anmerkungen zu Interferenzen Manche elektronischen Geräte sind anfällig für elektromagnetische Störungen. Das Gerät möglichst weit entfernt von Fernsehern, Radios und anderen elektronischen Geräten aufstellen, um elektromagnetische Störungen zu vermeiden. Medizinische Geräte • Schalten Sie das mobile Gerät auf Anweisung in Krankenhäusern, Kliniken oder medizinischen Einrichtungen aus. - Seite 25 Handhabung des Produkts • Bitte halten Sie mindestens 20 Zentimeter Abstand von Ihrem Gerät. • Um Schaltungsstörungen zu vermeiden, verwenden Sie das Gerät nicht in staubigen, feuchten oder schmutzigen Umgebungen oder in der Nähe von Magnetfeldern. • Bevor Sie das Gerätekabel anschließen oder trennen, beenden Sie die Verwendung des Geräts und trennen Sie das Netzteil.
- Seite 26 Das Gerät enthält scharfkantige Kleinteile, die zu Verletzungen führen bzw. sich lösen und bei Verschlucken zum Ersticken führen können. Zubehör • Verwenden Sie ausschließlich Original-Zubehör oder von ZTE autorisiertes Zubehör. Nicht autorisiertes Zubehör kann die Leistung des Geräts beeinträchtigen, das Gerät beschädigen oder Sie in Gefahr bringen. •...
- Seite 27 Reinigung und Wartung • Die empfohlenen Betriebstemperaturen betragen von -40 °C bis +55 °C und die Lagertemperaturen von -40 °C bis +70 °C. Luftfeuchtigkeit: 5 % bis 95 %. • Während der Lagerung, des Transports und der Verwendung des Geräts halten Sie es trocken und vermeiden Sie scharfe Kollisionen mit anderen Objekten.
- Seite 28 ZTE-Produkt zurückzuweisen, zurückzugeben oder eine Rückerstattung für ein solches Produkt zu erhalten. Diese Garantie stellt für Endbenutzer das einzige Rechtsmittel und für ZTE die einzige Haftbarkeit zu defekten oder fehlerhaften Produkten dar. Sie gilt anstelle aller anderen ausdrücklichen, stillschweigenden oder gesetzlichen Garantien, u.
- Seite 29 Folgeschäden haftbar gemacht werden, die auf der Verwendung dieses Produkts beruhen oder sich im Zusammenhang mit dieser Verwendung ergeben, unabhängig davon, ob ZTE über die Möglichkeit solcher Schäden informiert wurde, davon wusste oder davon hätte wissen sollen, einschließlich, jedoch nicht beschränkt auf verlorene Profite, Geschäftsausfälle, Kapitalkosten, Kosten, die...
- Seite 30 Für Recycling-Informationen nach der WEEE-Richtlinie für dieses Produkt senden Sie bitte eine E-Mail an weee@zte.com.cn EU-KONFORMITÄTSERKLÄRUNG Die ZTE Corporation erklärt hiermit, dass das Funkgerät Typ MC7010 den Vorgaben der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:...
- Seite 32 ZTE CORPORATION NO. 55, Hi-tech Road South, ShenZhen, VR China Postleitzahl: 518057...
