GEFAHR
83322101 1/2021-08 Neu
Montage- und Betriebsanleitung
Gas-Brennwertkessel WTC-GB 620-A

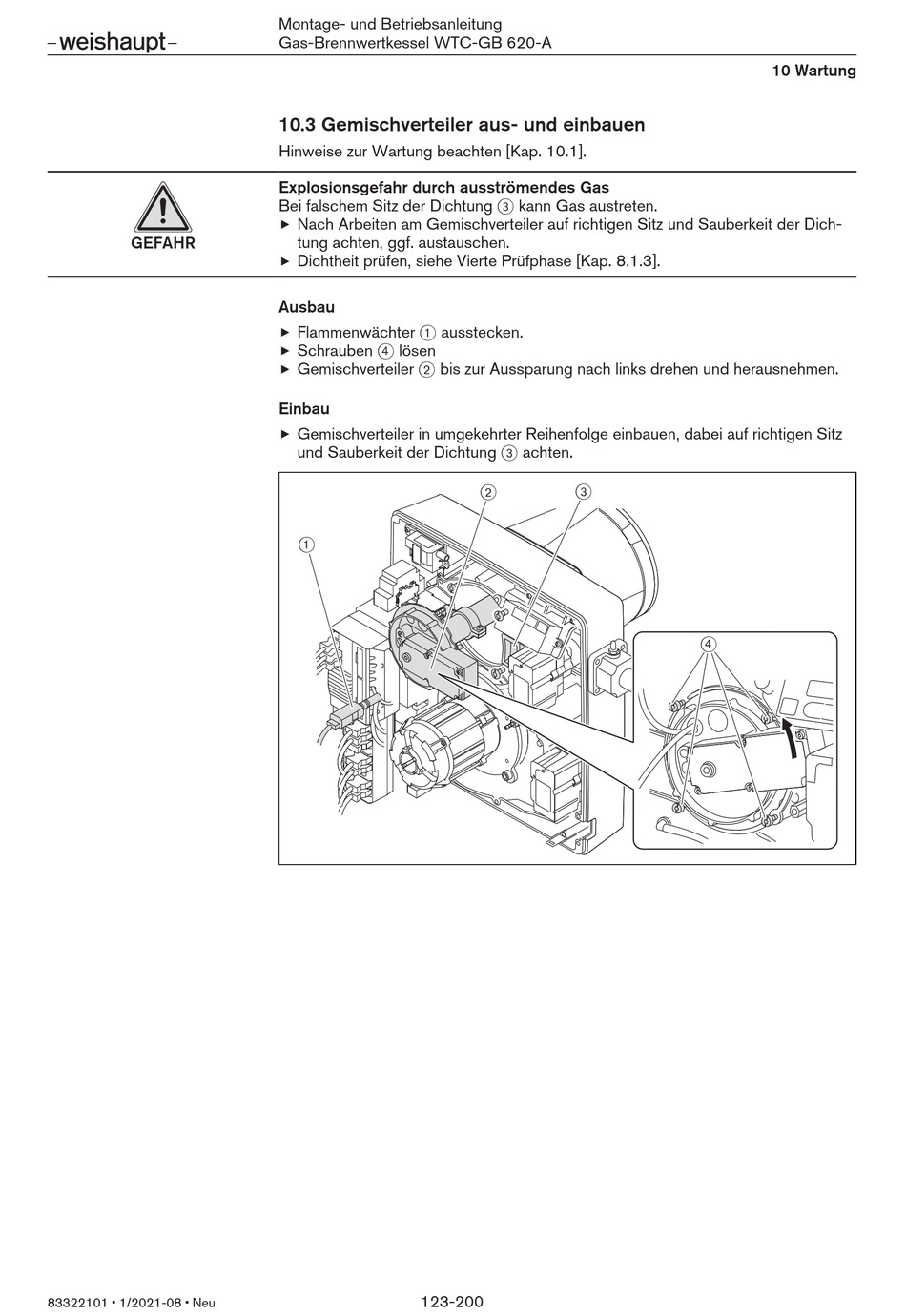

10.3 Gemischverteiler aus- und einbauen

Hinweise zur Wartung beachten [Kap. 10.1].
Explosionsgefahr durch ausströmendes Gas
Bei falschem Sitz der Dichtung 3 kann Gas austreten.
Nach Arbeiten am Gemischverteiler auf richtigen Sitz und Sauberkeit der Dich-
tung achten, ggf. austauschen.
Dichtheit prüfen, siehe Vierte Prüfphase [Kap. 8.1.3].
Ausbau
Flammenwächter 1 ausstecken.
Schrauben 4 lösen
Gemischverteiler 2 bis zur Aussparung nach links drehen und herausnehmen.
Einbau
Gemischverteiler in umgekehrter Reihenfolge einbauen, dabei auf richtigen Sitz
und Sauberkeit der Dichtung 3 achten.
1
123-200
2 3
10 Wartung
4
