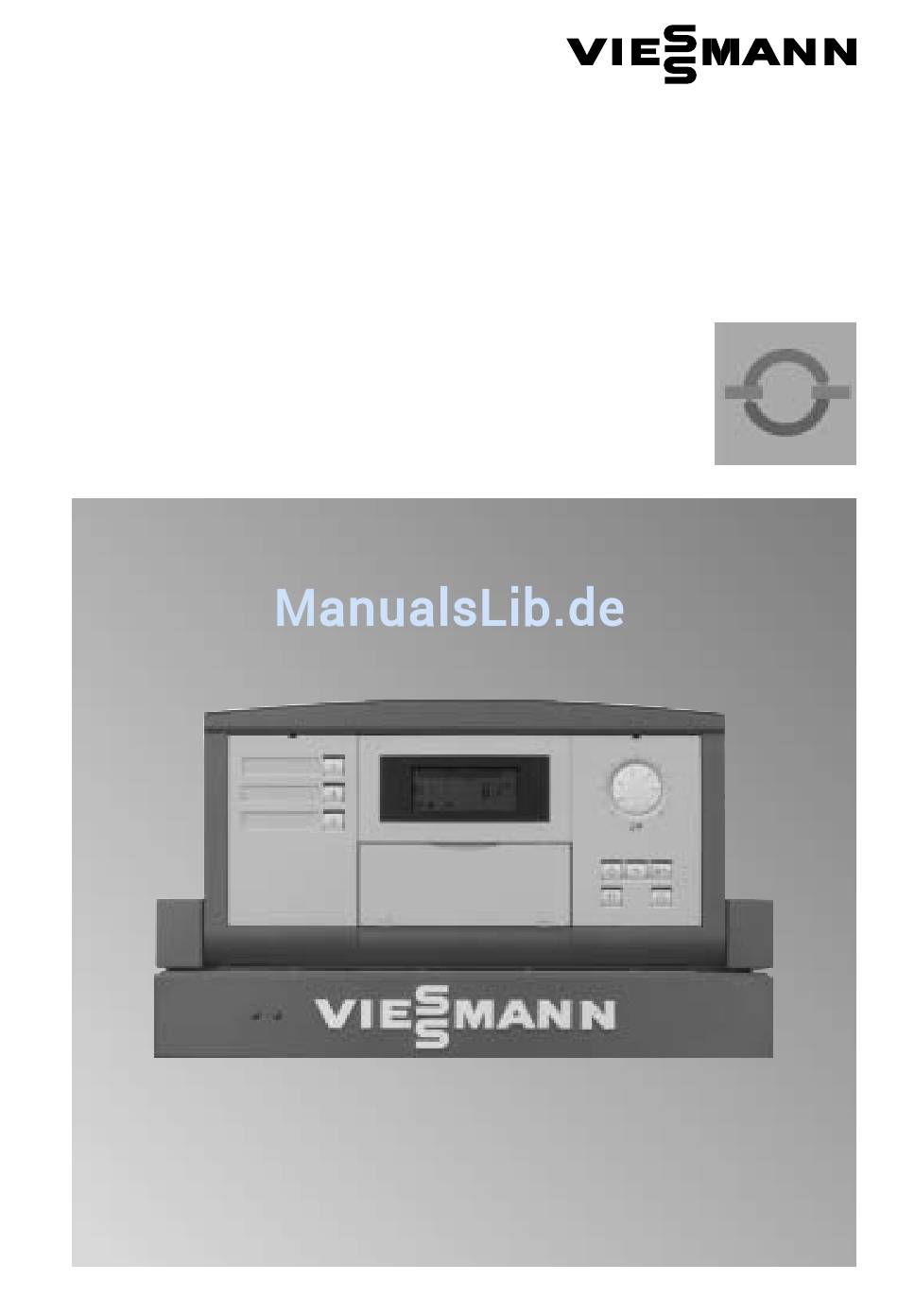

Montage− und
Serviceanleitung
für die Fachkraft
Vitotronic 300
Typ KW3
Witterungsgeführte, digitale Kessel− und Heizkreisregelung
Gültigkeitshinweis siehe letzte Seite.
VITOTRONIC 300
Bitte aufbewahren!
5851 716
2/2005
