4� Elektrischer Anschluss
Schaltplan (Abb� 4�1)
Die Netzzuleitung besteht aus einem
3-adrigen Kabel:
L = Phase (meistens schwarz,
braun oder grau)
N = Neutralleiter (meistens blau)
PE = Schutzleiter (grün/gelb)
K = Kommunikationsleitung (optional)
(nur L 910 S, L 930 S)
Im Zweifel müssen Sie die Leitungen mit einem
Spannungsprüfer identifizieren; anschließend
wieder spannungsfrei schalten. Phase (L) und
Neutralleiter (N) werden an der Anschlussklem-
me angeschlossen, Schutzleiter (PE) wird an
der Klemme (E) angeschlossen. (Abb� 5�5/5�6)
Wichtig:
Ein Vertauschen der Anschlüsse führt im Gerät
oder Sicherungskasten später zum Kurz-
schluss. In diesem Fall müssen nochmals
die einzelnen Leitungen identifiziert und neu
verbunden werden. In die Netzzuleitung kann
selbstverständlich ein Netzschalter zum Ein-
und Ausschalten installiert sein.

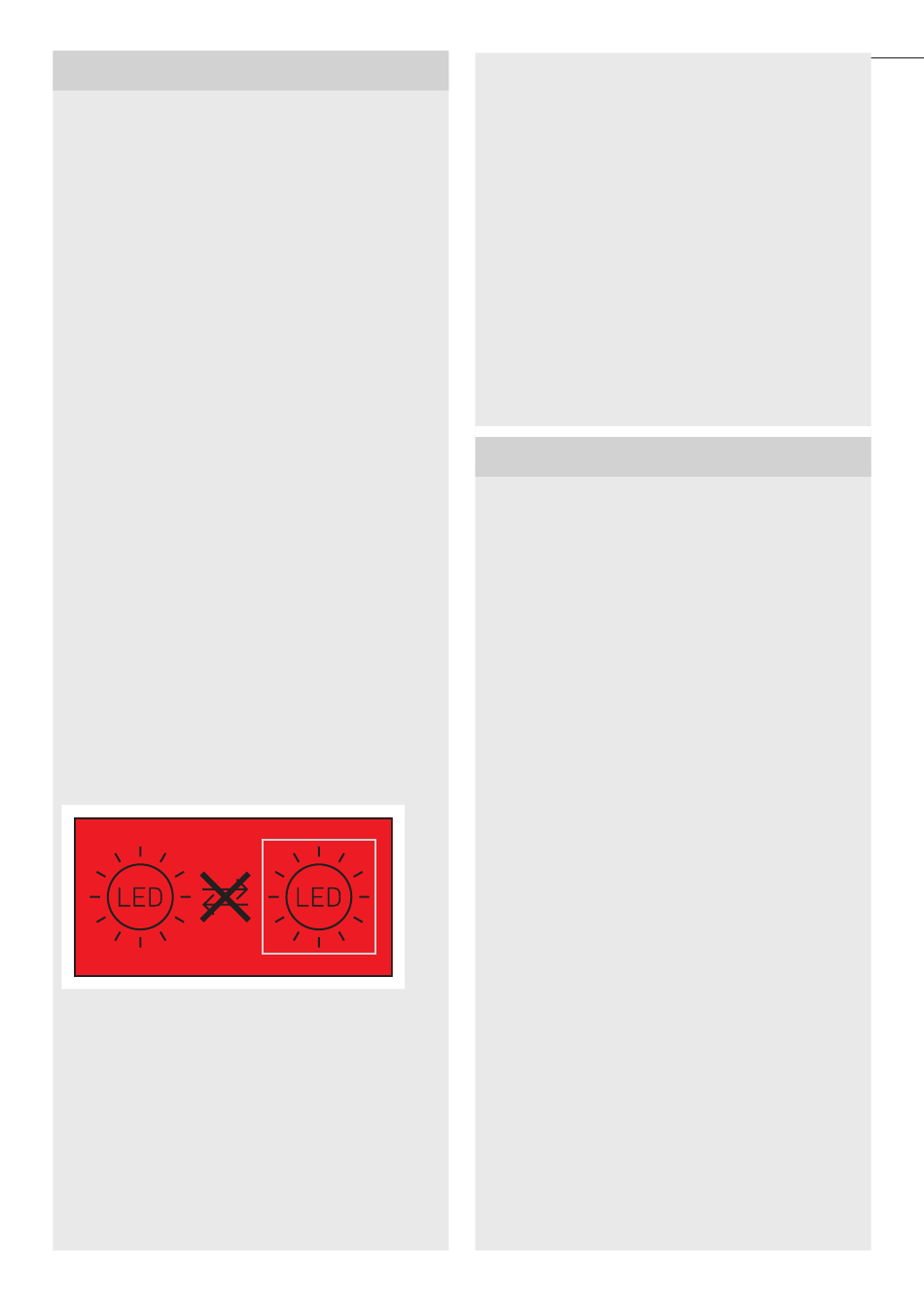

Die Lichtquelle dieser Leuchte ist nicht
ersetzbar; falls die Lichtquelle ersetzt werden
muss (z. B. am Ende ihrer Lebensdauer), ist die
komplette Leuchte zu ersetzen.
Gruppenverhalten
Über die Kommunikationsleitung (K) ist eine
STEINEL-interne Gruppenvernetzung von
L 910 S, L 910, L 930 S, L 930 möglich. Hierzu
die Abdecklasche im Anschlussraum herausbre-
chen. (Abb� 4�2)
Es können maximal 10 Leuchten miteinander
vernetzt werden. Die maximale Länge der
Kommunikationsleitung beträgt 50 m.
Die erste Leuchte einer Gruppe, die Bewegung
erfasst, schaltet die gesamte Gruppe EIN. Wird
nach Ablauf der Zeiteinstellung keine weitere
Bewegung erfasst, schaltet die letzte Leuchte
einer Gruppe die gesamte Gruppe AUS.
Hinweis:
– Auf die Kommunikationsleitung darf keine
Spannung gegeben werden. Keine externen
Lasten schalten!
– Innerhalb der Gruppenvernetzung folgen alle
Leuchten ihren individuell per DIP-Schalter
eingestellten Werten.
– Im Testmodus ist eine Gruppenvernetzung
nicht möglich.
5� Montage
• Alle Bauteile auf Beschädigung prüfen.
• Bei Schäden das Produkt nicht in Betrieb
nehmen.
• Bei der Montage der Leuchte ist darauf zu
achten, dass sie erschütterungsfrei befestigt
wird.
• Geeigneten Montageort auswählen unter
Berücksichtigung der Reichweite und Bewe-
gungserfassung.
Montageschritte
• Stromversorgung abschalten (Abb� 4�1)
• Bohrlöcher anzeichnen (Abb� 5�1)
• Bohrlöcher bohren und Dübel einsetzen
(Abb� 5�2)
• Dichtstopfen einsetzten (nur L 910)
• Montage bei Zuleitung Unterputz (Abb� 5�3)
• Montage bei Zuleitung Aufputz (Abb� 5�4)
• Anschlusskabel anschließen
– Schutzleiter (PE) an Klemme (E)
anschließen (L 910 S, L 910) (Abb� 5�5)
– Schutzleiter (PE) der Zuleitung an
WAGO-Klemme anschließen
(L 930 S, L 930) (Abb� 5�6)
• Einstellungen vornehmen ➜ "6� Funktion"
• Leuchtengehäuse aufsetzen und mit
Sicherungs schrauben festschrauben
(Abb� 5�7)
Wichtig:
Stellen Sie sicher, dass das Leuchtengehäuse
fest verschraubt ist.
• Stromversorgung einschalten (Abb� 5�7)
