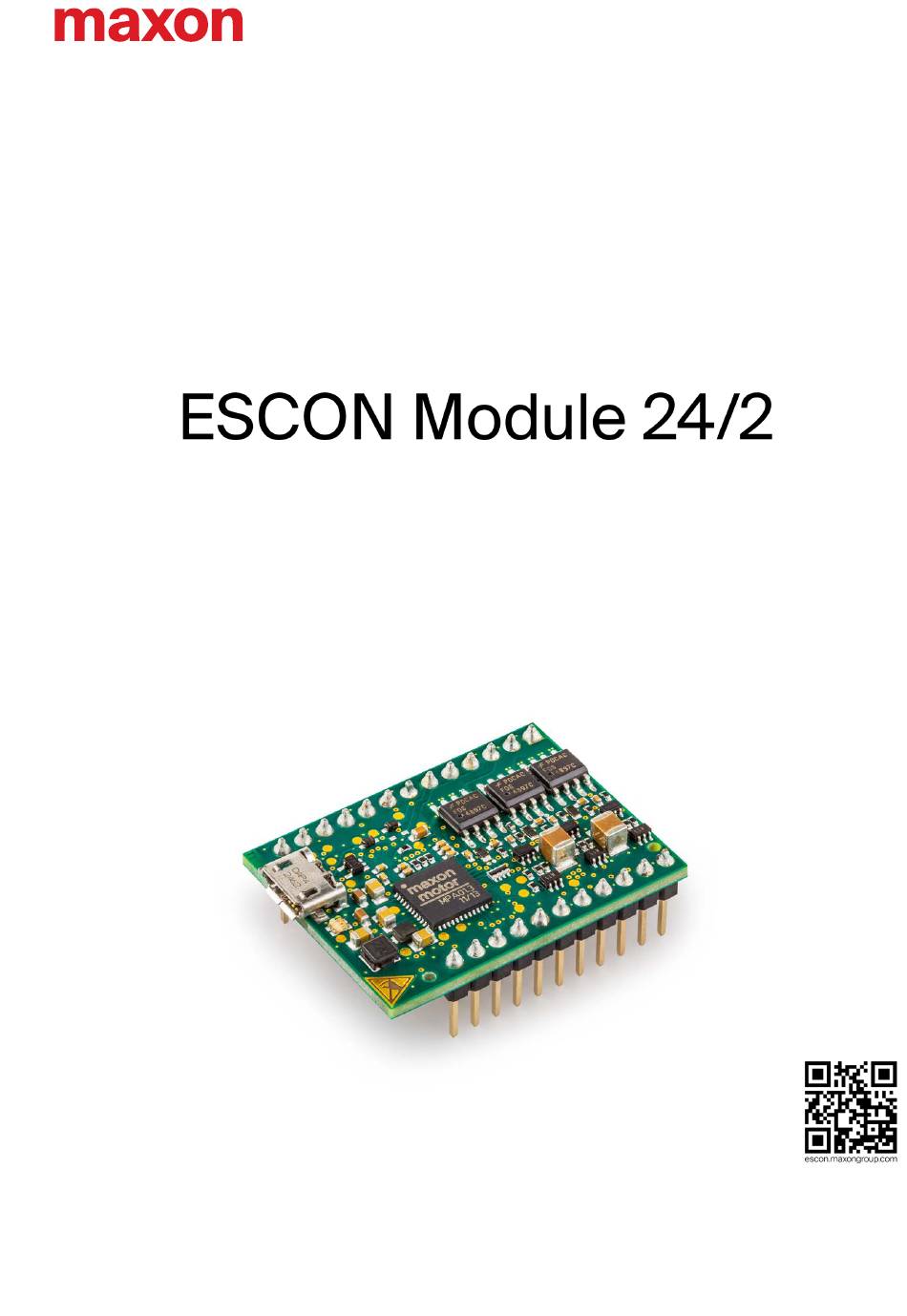

- Seite 1 Geräte-Referenz ESCON Module 24/2 Servokontroller | P/N 466023 Geräte-Referenz CCMC | Ausgabe 2021-08 | DocID rel9003...
-
Seite 2: Inhaltsverzeichnis
• müssen Sie die darin beschriebenen Instruktionen befolgen. Das ESCON Module 24/2 gilt als unvollständige Maschine gemäss EU-Richtlinie 2006/42/EG, Artikel 2, Absatz (g) und ist dazu bestimmt, in andere Maschinen oder in andere unvollständige Maschinen oder Ausrüstungen eingebaut oder mit ihnen zusammengefügt zu werden. - Seite 3 Massbild............39 ESCON Module 24/2 Motherboard (486400) ......39 Ersatzteile .
- Seite 4 Inhaltsverzeichnis • • a b s i c h t l i c h e L e e r s e i t e • • ESCON Module 24/2 Geräte-Referenz CCMC | 2021-08 | rel9003...
-
Seite 5: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Über dieses Dokument 1.1.1 Verwendungszweck Das vorliegende Dokument soll Sie mit dem ESCON Module 24/2 Servokontroller vertraut machen. Es beschreibt die Tätigkeiten zur sicheren und zweckdienlichen Installation und/oder Inbetriebnahme. Das Befolgen der Instruktionen … • vermeidet gefährliche Situationen, •... -
Seite 6: Symbole & Zeichen
Warenzeichen im weiteren Verlauf des Dokuments ausge- lassen wird. Markenname Markeninhaber Littelfuse® © Littelfuse, USA-Chicago, IL SMD NANO2® © Microsoft Corporation, USA-Redmond, WA Windows® Tabelle 1-3 Schutzmarken und Markennamen ESCON Module 24/2 Geräte-Referenz CCMC | 2021-08 | rel9003... -
Seite 7: Über Das Gerät
Motoren bis ca. 48 Watt. Die verfügbaren Betriebsmodi – Drehzahlregler, Drehzahlsteller und Stromregler – genügen höchsten Anforderungen. Das ESCON Module 24/2 ist ausgelegt, um über einen analogen Sollwert kommandiert zu werden. Es verfügt über umfangreiche Funktionalitäten mit digitalen und analogen Ein- und Ausgängen. -
Seite 8: Über Die Sicherheitsvorkehrungen
Antriebssystem in einen sicheren Betriebs- modus überführt und in diesem gehalten werden. • Beachten Sie, dass Sie nicht berechtigt sind irgendwelche Reparaturen an von maxon gelieferten Kom- ponenten durchzuführen. Elektrostatisch gefährdetes Bauelement (EGB) •... -
Seite 9: Spezifikationen
Spezifikationen Technische Daten SPEZIFIKATIONEN Technische Daten ESCON Module 24/2 (466023) Nenn-Betriebsspannung +V 10…24 VDC Absolute Betriebsspannung 8 VDC / 28 VDC / +V CC min CC max Ausgangsspannung (max.) Ausgangsstrom I (<4 s) 2 A / 6 A cont Pulsweitenmodulation-Frequenz 53.6 kHz... - Seite 10 Spezifikationen Technische Daten ESCON Module 24/2 (466023) Gewicht ca. 7 g Abmessungen (L x B x H) 35.6 x 26.7 x 12.7 mm Masse Befestigung steckbar in Buchsenleisten RM 2.54 mm Betrieb −30…+60 °C +60…+80 °C Temperatur Erweiterter Bereich Derating Abbildung 2-1 Lagerung −40…+85 °C...
- Seite 11 Spezifikationen Technische Daten Abbildung 2-2 Massbild [mm] ESCON Module 24/2 Geräte-Referenz 2-11 CCMC | 2021-08 | rel9003...
-
Seite 12: Normen
Zuverlässigkeitsprognose von elektronischen Geräten Umfeld: Boden, mild (GB) Umgebungstemperatur: 298 K (25 °C) MIL-HDBK-217F Zuverlässigkeit Bauteilbelastung: in Übereinstimmung mit Stromlaufplan und Nennleistung Mittlere Ausfallzeit (MTBF): 1'044'089 Stunden Tabelle 2-6 Normen ESCON Module 24/2 Geräte-Referenz 2-12 CCMC | 2021-08 | rel9003... -
Seite 13: Einstellungen
• Beachten Sie, dass der benötigte Strom vom Lastmoment abhängt. Indes sind die Stromgrenzen des ESCON Module 24/2 wie folgt; dauernd max. 2 A / kurzzeitig (Beschleunigung) max. 6 A. Hot-Plugging der USB-Schnittstelle kann zu Beschädigungen an der Hardware führen Wird die USB-Schnittstelle bei eingeschalteter Stromversorgung angeschlossen (hot-plugging), können die... -
Seite 14: Auslegung Der Stromversorgung
Kennliniensteigung Motor Δn/ΔM [min • −1 −1 GESUCHTE GRÖSSE: • Nenn-Betriebsspannung +V [Volt] LÖSUNG: Δn ≥ ⋅ ⋅ 1 V [ ] ------ - -------- - M ΔM ESCON Module 24/2 Geräte-Referenz 3-14 CCMC | 2021-08 | rel9003... -
Seite 15: Anschlüsse
Hall-Sensor 3 Eingang Kanal A Encoder Kanal A Kanal A\ Encoder Kanal A Komplementärsignal Kanal B Encoder Kanal B Kanal B\ Encoder Kanal B Komplementärsignal Tabelle 3-7 Pinbelegung & Verdrahtung (Pins 1-13) ESCON Module 24/2 Geräte-Referenz 3-15 CCMC | 2021-08 | rel9003... -
Seite 16: Pinbelegung & Verdrahtung (Pins 14-24)
Analoger Ausgang 1 AnIN2− Analoger Eingang 2, Negativsignal AnIN2+ Analoger Eingang 2, Positivsignal AnIN1− Analoger Eingang 1, Negativsignal AnIN1+ Analoger Eingang 1, Positivsignal Tabelle 3-8 Pinbelegung & Verdrahtung (Pins 14-24) ESCON Module 24/2 Geräte-Referenz 3-16 CCMC | 2021-08 | rel9003... -
Seite 17: Abbildung 3-5 Hall-Sensor 1 Eingangsbeschaltung (Sinngemäss Auch Für Hall-Sensoren 2 & 3)
Logik 0 typischerweise <1.0 V Logik 1 typischerweise >2.4 V Interner Pullup-Widerstand 10 kΩ (bezogen auf +5.45 V) Abbildung 3-5 Hall-Sensor 1 Eingangsbeschaltung (sinngemäss auch für Hall-Sensoren 2 & 3) ESCON Module 24/2 Geräte-Referenz 3-17 CCMC | 2021-08 | rel9003... -
Seite 18: Abbildung 3-6 Encoder Eingangsbeschaltung Ch A "Differenziell" (Sinngemäss Auch Für Ch B)
Max. Eingangsspannung +12 VDC / −12 VDC Leitungsempfänger (Line Receiver, intern) EIA RS422 Standard Max. Eingangsfrequenz 1 MHz Abbildung 3-6 Encoder Eingangsbeschaltung Ch A “Differenziell” (sinngemäss auch für Ch B) ESCON Module 24/2 Geräte-Referenz 3-18 CCMC | 2021-08 | rel9003... -
Seite 19: Abbildung 3-7 Encoder Eingangsbeschaltung Ch A "Single-Ended" (Sinngemäss Auch Für Ch B)
= typischerweise +420 μA @ 5 V Eingangsstrom Hoch = typischerweise −170 μA @ 0 V Eingangsstrom Tief Max. Eingangsfrequenz 100 kHz Abbildung 3-7 Encoder Eingangsbeschaltung Ch A “Single-ended” (sinngemäss auch für Ch B) ESCON Module 24/2 Geräte-Referenz 3-19 CCMC | 2021-08 | rel9003... - Seite 20 0.1% @ 10 Hz PWM Genauigkeit typischerweise 0.5% @ 1 kHz typischerweise 2.5% @ 5 kHz RC Servo Periodendauer 3…30 ms RC Servo Pulslänge 1…2 ms Abbildung 3-8 DigIN1 Schaltung ESCON Module 24/2 Geräte-Referenz 3-20 CCMC | 2021-08 | rel9003...
-
Seite 21: Abbildung 3-10 Digin3 Schaltung (Sinngemäss Auch Für Digin4)
38.5 kΩ (@ 5 V) typischerweise 25.5 kΩ (@ 24 V) Eingangsstrom bei Logik 1 typischerweise 130 µA @ +5 VDC Schaltverzögerung <8 ms Abbildung 3-10 DigIN3 Schaltung (sinngemäss auch für DigIN4) ESCON Module 24/2 Geräte-Referenz 3-21 CCMC | 2021-08 | rel9003... -
Seite 22: Abbildung 3-11 Digout3 Schaltung (Sinngemäss Auch Für Digout4)
Max. Spannungsabfall 0.5 V @ 50 mA Nur möglich mit externer Schutzbeschaltung Max. Lastinduktivität (Freilaufdiode) Abbildung 3-11 DigOUT3 Schaltung (sinngemäss auch für DigOUT4) Abbildung 3-12 DigOUT3 Schaltungsbeispiele (sinngemäss auch für DigOUT4) ESCON Module 24/2 Geräte-Referenz 3-22 CCMC | 2021-08 | rel9003... -
Seite 23: Abbildung 3-13 Anin1 Schaltung (Sinngemäss Auch Für Anin2)
300 nF Max. kapazitive Belastung Hinweis: Die Anstiegsrate wird limitiert proportional zur kapazitiven Belastung (z.B. 5 V/ms @300 nF). Max. Ausgangsstrom 1 mA Abbildung 3-14 AnOUT1 Schaltung (sinngemäss auch für AnOUT2) ESCON Module 24/2 Geräte-Referenz 3-23 CCMC | 2021-08 | rel9003... -
Seite 24: Abbildung 3-15 Usb Anschlussbuchse J7
Gemäss USB 2.0 / USB 3.0-Spezifikationen Länge 1.5 m Seite A USB Type “micro B”, männlich Seite B USB Type “A”, männlich Tabelle 3-10 USB Type A - micro B Cable ESCON Module 24/2 Geräte-Referenz 3-24 CCMC | 2021-08 | rel9003... - Seite 25 Einstellungen Anschlüsse USB Standard USB 2.0 / USB 3.0 (full speed) Max. Bus-Betriebsspannung +5.25 VDC Typischer Eingangsstrom 60 mA Max. DC Data-Eingangsspannung −0.5…+3.8 VDC ESCON Module 24/2 Geräte-Referenz 3-25 CCMC | 2021-08 | rel9003...
-
Seite 26: Statusanzeigen
• Fehler Hall-Sensor Schaltlogik FEHLER • Fehler Hall-Sensor Schaltsequenz • Fehler Hall-Sensor Frequenz zu hoch • Fehler Auto Tuning Identifikation FEHLER • Interner Software-Fehler Tabelle 3-11 EDs – Interpretation der Statusanzeige ESCON Module 24/2 Geräte-Referenz 3-26 CCMC | 2021-08 | rel9003... -
Seite 27: Verdrahtung
In den nachfolgenden Diagrammen finden Sie diese Bezeichnungen und Zeichen: • «Analog I/O» steht für Analoge Eingänge/Ausgänge • «DC Tacho» steht für DC-Tacho • «Digital I/O» steht für Digitale Eingänge/Ausgänge • «Power Supply» steht für Stromversorgung • Erdung (optional) ESCON Module 24/2 Geräte-Referenz 4-27 CCMC | 2021-08 | rel9003... -
Seite 28: Dc-Motoren
Verdrahtung DC-Motoren DC-Motoren MAXON DC MOTOR Abbildung 4-18 maxon DC motor ESCON Module 24/2 Geräte-Referenz 4-28 CCMC | 2021-08 | rel9003... -
Seite 29: Abbildung 4-19 Maxon Dc Motor Mit Dc-Tacho
Verdrahtung DC-Motoren MAXON DC MOTOR MIT DC-TACHO Abbildung 4-19 maxon DC motor mit DC-Tacho ESCON Module 24/2 Geräte-Referenz 4-29 CCMC | 2021-08 | rel9003... -
Seite 30: Abbildung 4-20 Maxon Dc Motor Mit Encoder
Verdrahtung DC-Motoren MAXON DC MOTOR MIT ENCODER Abbildung 4-20 maxon DC motor mit Encoder ESCON Module 24/2 Geräte-Referenz 4-30 CCMC | 2021-08 | rel9003... -
Seite 31: Ec-Motoren
Verdrahtung EC-Motoren EC-Motoren MAXON EC MOTOR MIT HALL-SENSOREN Abbildung 4-21 maxon EC motor mit Hall-Sensoren ESCON Module 24/2 Geräte-Referenz 4-31 CCMC | 2021-08 | rel9003... -
Seite 32: Abbildung 4-22 Maxon Ec Motor Mit Hall-Sensoren & Encoder
Verdrahtung EC-Motoren MAXON EC MOTOR MIT HALL-SENSOREN & ENCODER Abbildung 4-22 maxon EC motor mit Hall-Sensoren & Encoder ESCON Module 24/2 Geräte-Referenz 4-32 CCMC | 2021-08 | rel9003... -
Seite 33: Motherboard Design Guide
Modul kann entweder auf eine Buchsenleiste (Tabelle 5-12) aufgesteckt oder direkt auf einer Elektronik- platine eingelötet werden. 5.1.2 Versorgungsspannung Zum Schutz des ESCON Module 24/2 empfehlen wir eine externe Sicherung, eine TVS-Diode und einen Kondensator in der Versorgungsspannungsleitung. Beachten Sie hierzu die nachfolgenden Empfehlungen: Abbildung 5-23 Beschaltung Versorgungsspannungsleitung EINGANGSSICHERUNG (FU1) Zur Gewährleistung des Verpolschutzes wird eine Eingangssicherung (FU1) benötigt. -
Seite 34: Abbildung 5-24 Encoder-Eingänge - Schutzbeschaltung
TVS (Transient Voltage Suppressor) Diode (D1) an die Versor- gungsspannungsleitung anzuschliessen. KONDENSATOR (C1) Für die Funktion des ESCON Module 24/2 ist es nicht unbedingt nötig, einen externen Kondensator (C1) einzusetzen. Um den Spannungsrippel zusätzlich zu reduzieren und Rückspeiseströme aufzunehmen, kann ein Elektrolyt-Kondensator an die Versorgungsspannungsleitung angeschlossen werden. -
Seite 35: Abbildung 5-25 Analoge Ein- Und Ausgänge - Schutzbeschaltung
Motherboard Design Guide Anforderungen an Bauteile externer Anbieter 5.1.4 Analoge Ein- und Ausgänge Zum Schutz der analogen Ein- und Ausgänge des ESCON Module 24/2 gegen Überspannung empfehlen wir ein externes TVS-Dioden-Netzwerk einzusetzen. Abbildung 5-25 Analoge Ein- und Ausgänge – Schutzbeschaltung 5.1.5 Motorleitungen / Motordrosseln Das ESCON Module 24/2 verfügt über keine internen Motordrosseln. -
Seite 36: Abbildung 5-26 Beschaltung Motorwicklung 1 (Sinngemäss Auch Für Motorwicklung 2 & 3)
Beschaltungsbeispiel bezieht sich auf eine Zusatzinduktivität von 150 μH. Wird eine abweichende Zusatzinduktivität benötigt, müssen auch die Filterkomponenten entsprechend angepasst werden. Sollten Sie Hilfe bei der Auslegung des Filters benötigen, kontaktieren Sie den maxon Support unter http://support.maxongroup.com/. Abbildung 5-26 Beschaltung Motorwicklung 1 (sinngemäss auch für Motorwicklung 2 & 3) ESCON Module 24/2 Geräte-Referenz... -
Seite 37: Empfohlene Bauteile Und Hersteller
Encoder- • ST ESDA14V2BP6 Eingänge TVS-Diode für • NXP PESD1CAN analoge • ON NUP2105 Eingänge TVS-Diode für • Bourns CDDFN2-T3.3B analoge Ausgänge Tabelle 5-12 Motherboard Design Guide – Empfohlene Bauteile ESCON Module 24/2 Geräte-Referenz 5-37 CCMC | 2021-08 | rel9003... -
Seite 38: Design-Richtlinien
Sicherstellung der korrekten und sicheren Integration des ESCON Module 24/2. 5.2.1 Masse Alle Masseanschlüsse (GND) sind auf dem ESCON Module 24/2 intern verbunden (gleiches Potential). Es ist üblich, auf dem Motherboard eine Massenfläche (ground plane) vorzusehen. Alle Masseanschlüsse sol- len mit breiten Leiterbahnen mit der Versorgungsspannungsmasse verbunden werden. -
Seite 39: Anschlussbelegung
Für das Massbild Abbildung 2-2 auf Seite 2-11. ESCON Module 24/2 Motherboard (486400) Als Alternative zur eigenen Entwicklung eines Motherboard steht das ESCON Module 24/2 Motherboard (nachfolgend ESCON Module MoBo) zur Verfügung. Alle notwendigen Anschlüsse sind bereits vorhanden und auf Schraubklemmen geführt. -
Seite 40: Abbildung 5-30 Escon Module Mobo - Aufnahme Zu Din-Schiene
Motherboard Design Guide ESCON Module 24/2 Motherboard (486400) 5.7.1 Montage Das ESCON Module MoBo ist so ausgelegt, dass es auf einfache Weise aufgeschraubt oder in Norm- Schienen-Systeme integriert werden kann. Für Bestellinformationen der dazu benötigten Komponenten Abbildung 5-30 (dient rein zur Veranschaulichung) und Tabelle 5-14. -
Seite 41: Abbildung 5-31 Escon Module Mobo - Stromversorgung Stecker J1
Motherboard Design Guide ESCON Module 24/2 Motherboard (486400) 5.7.2 Anschlüsse Hinweis Die USB-Schnittstelle befindet sich direkt am ESCON Module 24/2. 5.7.2.1 Stromversorgung (J1) Abbildung 5-31 ESCON Module MoBo – Stromversorgung Stecker J1 Signal Beschreibung Power_GND Masse Betriebsspannung Nenn-Betriebsspannung (+10…+24 VDC) Tabelle 5-15 ESCON Module MoBo –... -
Seite 42: Abbildung 5-32 Escon Module Mobo - Motor Stecker J2
Motor (−M) DC-Motor: Motor − nicht belegt – Motor Abschirmung Kabelabschirmung Tabelle 5-17 ESCON Module MoBo – Motor Stecker J2 – Anschlussbelegung für maxon DC motor (bürs- tenbehaftet) Signal Beschreibung Motorwicklung 1 EC-Motor: Wicklung 1 Motorwicklung 2 EC-Motor: Wicklung 2... -
Seite 43: Abbildung 5-33 Escon Module Mobo - Hall-Sensor Stecker J3
Motherboard Design Guide ESCON Module 24/2 Motherboard (486400) 5.7.2.3 Hall-Sensor (J3) Geeignete integrierte Hall-Sensoren-Schaltungen nutzen «Schmitt-Trigger» mit Open-Collector-Ausgang (Kollektor-Ausgang unbeschaltet). Abbildung 5-33 ESCON Module MoBo – Hall-Sensor Stecker J3 Signal Beschreibung Hall-Sensor 1 Hall-Sensor 1 Eingang Hall-Sensor 2 Hall-Sensor 2 Eingang... -
Seite 44: Abbildung 5-34 Escon Module Mobo - Encoder Anschlussbuchse J4
Motherboard Design Guide ESCON Module 24/2 Motherboard (486400) 5.7.2.4 Encoder (J4) Abbildung 5-34 ESCON Module MoBo – Encoder Anschlussbuchse J4 Signal Beschreibung nicht belegt – +5 VDC Encoder-Versorgungsspannung (+5 VDC; 70 mA) ≤ Masse nicht belegt – Kanal A\ Kanal A Komplementärsignal... -
Seite 45: Abbildung 5-35 Escon Module Mobo - Digital I/Os Stecker J5
Motherboard Design Guide ESCON Module 24/2 Motherboard (486400) Encoder Cable (275934) Kabelquerschnitt 10 x AWG28, Rundmantel, Flachbandkabel, Raster 1.27 mm Länge Seite A DIN 41651 Buchse, Raster 2.54 mm, 10 Pole, mit Zugentlastung Seite B DIN 41651 Stecker, Raster 2.54 mm, 10 Pole, mit Zugentlastung Tabelle 5-24 ESCON Module MoBo –... -
Seite 46: Abbildung 5-36 Escon Module Mobo - Analog I/Os Stecker J6
Motherboard Design Guide ESCON Module 24/2 Motherboard (486400) Spezifikation / Zubehör Steckbare LP-Schraubklemme, 6-polig, Raster 3.5 mm 0.14…1.5 mm mehradrig, AWG 28-14 Geeignete Kabel 0.14…1.5 mm eindrähtig, AWG 28-14 Tabelle 5-26 ESCON Module MoBo – Digital I/Os Stecker J5 – Spezifikation & Zubehör 5.7.2.6... -
Seite 47: Abbildung 5-37 Escon Module Mobo - Maxon Dc Motor (J2)
ESCON Module 24/2 Motherboard (486400) 5.7.3 Verdrahtung Hinweis Die USB-Schnittstelle befindet sich direkt am ESCON Module 24/2. Hinweis In den nachfolgenden Diagrammen finden Sie diese Bezeichnungen und Zeichen: • «Analog I/O» steht für Analoge Eingänge/Ausgänge • «DC Tacho» steht für DC-Tacho •... -
Seite 48: Abbildung 5-38 Escon Module Mobo - Maxon Dc Motor Mit Dc-Tacho (J2)
Motherboard Design Guide ESCON Module 24/2 Motherboard (486400) MAXON DC MOTOR MIT DC-TACHO Abbildung 5-38 ESCON Module MoBo – maxon DC motor mit DC-Tacho (J2) ESCON Module 24/2 Geräte-Referenz 5-48 CCMC | 2021-08 | rel9003... -
Seite 49: Abbildung 5-39 Escon Module Mobo - Maxon Dc Motor Mit Encoder (J2 / J4)
Motherboard Design Guide ESCON Module 24/2 Motherboard (486400) MAXON DC MOTOR MIT ENCODER Abbildung 5-39 ESCON Module MoBo – maxon DC motor mit Encoder (J2 / J4) ESCON Module 24/2 Geräte-Referenz 5-49 CCMC | 2021-08 | rel9003... -
Seite 50: Abbildung 5-40 Escon Module Mobo - Maxon Ec Motor Mit Hall-Sensoren (J2 / J3)
Motherboard Design Guide ESCON Module 24/2 Motherboard (486400) 5.7.3.2 EC-Motoren MAXON EC MOTOR MIT HALL-SENSOREN Abbildung 5-40 ESCON Module MoBo – maxon EC motor mit Hall-Sensoren (J2 / J3) ESCON Module 24/2 Geräte-Referenz 5-50 CCMC | 2021-08 | rel9003... -
Seite 51: Abbildung 5-41 Escon Module Mobo - Maxon Ec Motor Mit Hall-Sensoren & Encoder (J2 / J3 / J4)
Motherboard Design Guide ESCON Module 24/2 Motherboard (486400) MAXON EC MOTOR MIT HALL-SENSOREN & ENCODER Abbildung 5-41 ESCON Module MoBo – maxon EC motor mit Hall-Sensoren & Encoder (J2 / J3 / J4) ESCON Module 24/2 Geräte-Referenz 5-51 CCMC | 2021-08 | rel9003... -
Seite 52: Ersatzteile
444146 5-polig steckbare LP-Schraubklemme, Raster 3.5 mm, beschriftet 1…5 444147 6-polig steckbare LP-Schraubklemme, Raster 3.5 mm, beschriftet 1…6 444148 7-polig steckbare LP-Schraubklemme, Raster 3.5 mm, beschriftet 1…7 Tabelle 5-29 Ersatzteile ESCON Module 24/2 Geräte-Referenz 5-52 CCMC | 2021-08 | rel9003... - Seite 53 Motherboard Design Guide Ersatzteile • • a b s i c h t l i c h e L e e r s e i t e • • ESCON Module 24/2 Geräte-Referenz 5-53 CCMC | 2021-08 | rel9003...
-
Seite 54: Abbildungsverzeichnis
ESCON Module MoBo – maxon EC motor mit Hall-Sensoren (J2 / J3) ...... -
Seite 55: Tabellenverzeichnis
ESCON Module MoBo – Motor Stecker J2 – Anschlussbelegung für maxon DC motor (bürstenbehaftet) . . 42 Tabelle 5-18 ESCON Module MoBo – Motor Stecker J2 – Anschlussbelegung für maxon EC motor (bürstenlos)..42 Tabelle 5-19 ESCON Module MoBo –... -
Seite 56: Index
Vorschriften 8 Anschlussbuchsen LEDs 26 J1 41 Leistungsdaten 9 J2 42 J3 43 J4 18 MoBo (ESCON Module 24/2 Motherboard) 39 J5 45 J6 46 J7 24 Normen, erfüllte 12 Belegung der Anschlüsse 15 Bestellnummern Pinbelegung 15 275934 45... - Seite 57 Index Zeichen, benutzte 6 zusätzliche Vorschriften 8 Zweck (Verwendung) 7 ESCON Module 24/2 Geräte-Referenz Z-57 CCMC | 2021-08 | rel9003...
- Seite 58 Datenverarbeitung), welche über den eng umschriebenen Urheberrechtsschutz hinausgeht, untersagt und kann strafrechtlich geahndet werden. © 2021 maxon. Alle Rechte vorbehalten. Änderungen ohne Vorankündigung möglich. CCMC | ESCON Module 24/2 Geräte-Referenz | Ausgabe 2021-08 | DocID rel9003 maxon motor ag Brünigstrasse 220...
