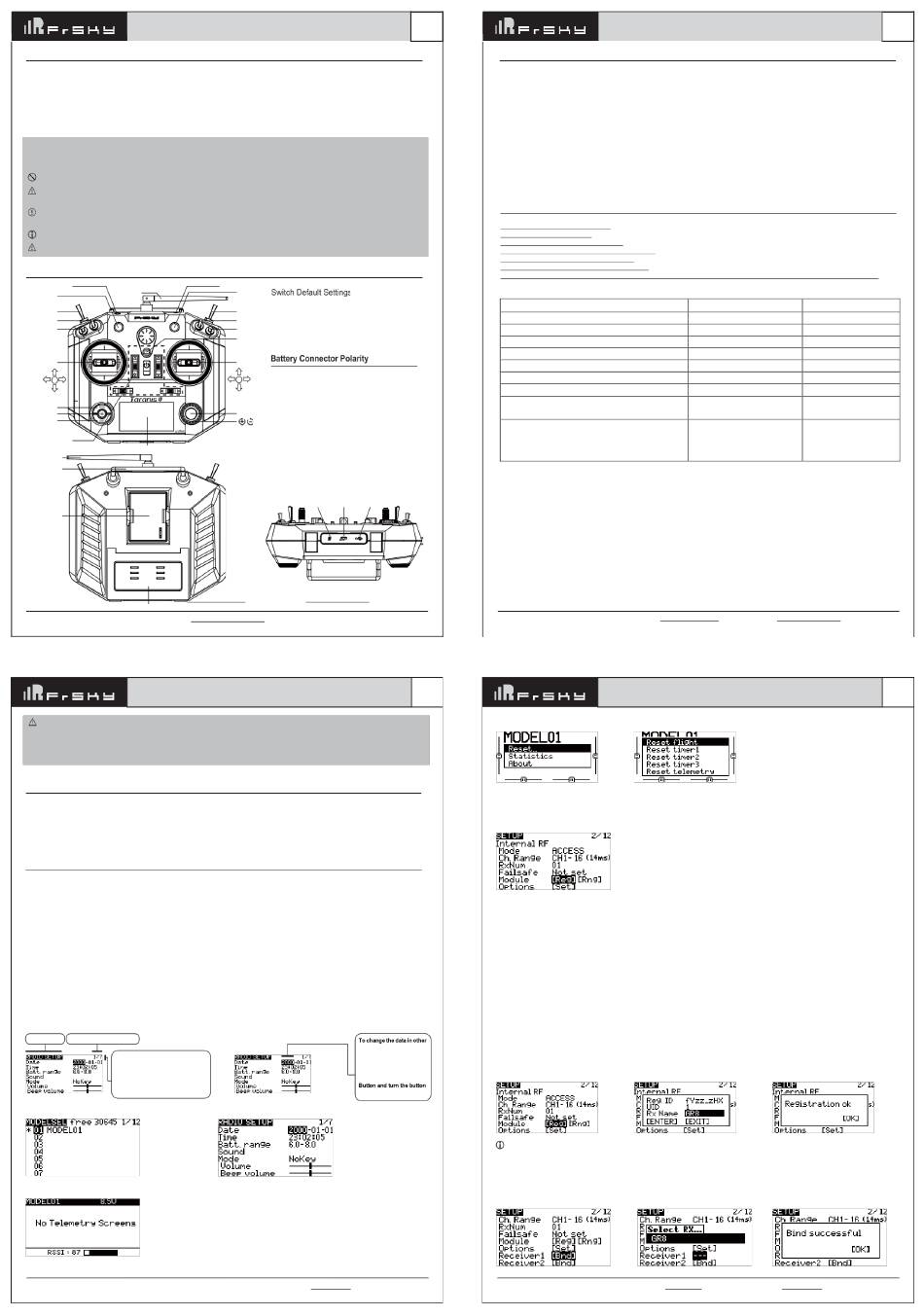

FrSky Taranis Q X7 ACCESS Bedienungsanleitung

FrSky 2.4GHz Taranis Q X7/X7S ACCESS Manual
Einführung
Der Taranis Q X7/X7S ACCESS verfügt über 24 Kanäle mit einer schnelleren Baudrate und einer geringeren Latenzzeit dank der digitalen
Schnittstelle des Hochgeschwindigkeitsmoduls. Wie die übrigen ACCESS-Sender bietet er eine sichere und zuverlässige Verbindung sowie eine
drahtlose Firmware-Aktualisierung, die ihn vollständig kompatibel mit unserer neuesten Reihe von OTA-Empfängern macht. Das Batteriefach ist
jetzt mit 2 18650 Li-Ion-Akkus ausgestattet und kann über die Mini-USB-Schnittstelle aufgeladen werden.
Die Taranis Q X7S ACCESS-Version verfügt über Hall-Sensor-Gimbals und die drahtlose PARA-Trainerfunktion, die sie mit der FrSky Free Link
App und AirLink S kompatibel macht, während der kabelgebundene Trainingsanschluss beibehalten
Aufgrund unvorhergesehener Änderungen in der Produktion können die in diesem Handbuch enthaltenen Informationen ohne
Ankündigung geändert werden. Achten Sie besonders auf die Sicherheit, die durch die folgenden Zeichen gekennzeichnet ist:
Bedeutung der besonderen Kennzeichnungen
GEFAHR - Vorgänge, die zu gefährlichen Zuständen führen und bei unsachgemäßer Ausführung Tod/Schwere Verletzungen
verursachen können.
WARNUNG - Verfahren, die bei unsachgemäßer Ausführung zu einem gefährlichen Zustand führen oder schwere Verletzungen und
sogar den Tod des Benutzers verursachen können, oder Verfahren, bei denen die Wahrscheinlichkeit von oberflächlichen
Verletzungen oder körperlichen Schäden hoch ist.
VORSICHT - Verfahren, bei denen die Möglichkeit einer schweren Verletzung des Benutzers gering ist, bei denen aber die Gefahr
einer Verletzung oder eines körperlichen Schadens besteht, wenn sie nicht ordnungsgemäß ausgeführt werden.
HINWEIS - Schritte, Tipps oder Informationen
WARNUNG - Halten Sie elektrische Bauteile immer von Kindern fern.

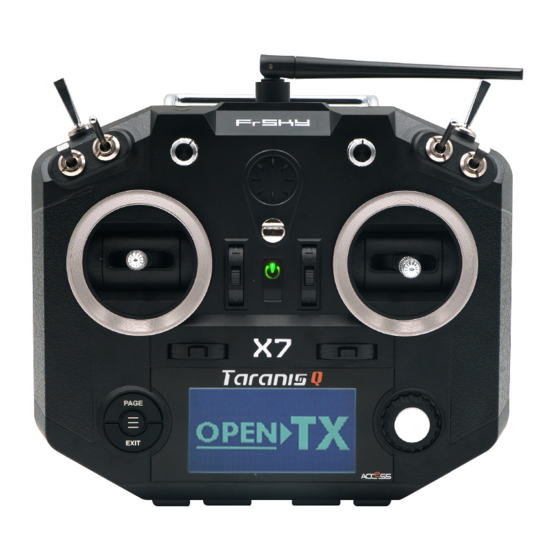

Überblick
Earphone port
Antenna
S1
SF
SB
SA
Stick
J3
J4
Menu
Exit
Digital Trim
LCD Display
Antenna
Carrying Bar
Module Bay
Battery Cover
FrSky Electronic Co., Ltd.
Add: F-4,Building C, Zhongxiu Technology Park, No.3 Yuanxi Road, Wuxi, 214125, Jiangsu, China Technical Support:
FrSky 2.4GHz Taranis Q X7/X7S ACCESS
Manual
Warnhinweise für die Batterie
Nehmen Sie die Batterie nicht aus dem Taranis Q X7/X7S ACCESS Sender heraus, während die Spannungswarnung blinkt,
da sonst die internen Einstellungen und Speicher zerstört werden könnten.
Verwenden Sie den Sender nicht, wenn die Warnung "Backup Error" erscheint.
Menü
Zur Navigation in den Menüs verfügt Taranis Q X7/X7S ACCESS über die folgenden Elemente:
● Encoder-Taste
● MENU-Taste
● PAGE-Taste
● EXIT-Taste
Taranis Q X7/X7S ACCESS unterstützt OpenTX-System
Encoder-Taste
Um durch Menüs oder Widgets zu navigieren, drehen Sie die Taste nach links oder rechts.
MENU-Taste
Um zum Menü [Modell] zu gelangen, drücken Sie die Taste.
Um das Menü [RADIO SETUP] aufzurufen, drücken Sie die Taste und halten Sie sie eine Sekunde lang
gedrückt.
PAGE-Taste
Um die Seite zu wechseln, drücken Sie die Taste.
Um zum Menü [Telemetrie] zu gelangen, drücken Sie die Taste und halten Sie sie eine Sekunde lang
gedrückt.
EXIT-Taste
Zum Verlassen der aktuellen Seite oder der Betriebswidgets. Wo befinde ich mich in der Menüstruktur?
System item Currently selected page
Um zur nächsten Seite zu
gelangen, bewegen Sie den
Cursor auf das Element und
drehen Sie dann die Encoder-
The cursor will firstly stay at the item
which indicates the current page.
Overview of the menu tree
Drücken Sie die Taste
MENU.
Drücken Sie die PAGE-Taste und halten Sie sie eine Sekunde
lang gedrückt.
Add: F-4,Building C, Zhongxiu Technology Park, No.3 Yuanxi Road, Wuxi, 214125, Jiangsu, China Technical Support: FrSky Electronic Co., Ltd.
sales4tech@gmail.com
wird.
Trainer Port
S2
● SA: 3 positions; Short Lever
● SB: 3 positions; Long Lever
SH
● SC: 3 positions; Long Lever
SC
● SD: 3 positions; Short Lever
SD
● SF: 2 positions; Long Lever
Hook
● SH: 2 positions; Momentary, Long lever
Stick
J2
Achten Sie beim Anschließen der
J1
Batterie auf die richtige Polarität der
ENT
Smart Port TF Card USB Port
www.frsky-rc.com Contact us: frsky@frsky-rc.com
sales4tech@gmail.com
items,
Button turn to the left or
right until the cursor stays
at the needed item.
Secondly, press Encoder
to the left or right.
Drücken Sie die Taste MENU und halten Sie sie
eine Sekunde lang gedrückt.
Contact us: frsky@frsky-
www.frsky-
rc.com
Version
1.0
Technische Daten
● Modellbezeichnung: Taranis Q X7/X7S ACCESS
● Abmessungen: 202,2mm*189,4mm*96mm
● Gewicht: Taranis Q X7 ACCESS: 613g (ohne Akku) Taranis Q X7S ACCESS: 639g (ohne Akku)
● Betriebssystem: Open-Source-Betriebssystem
● Anzahl der Kanäle: 16 (ACCST D16) / 24 (ACCESS) Kanäle
vorherige
● Betriebsspannungsbereich: 6,5V~8,4V (2 S LI-Akku, ohne LiFePO-Akku)
● Betriebsstrom: 160mA@7.2V typ
● Betriebstemperatur: -10℃~60℃ (14℉~140℉)
● Hintergrundbeleuchtung LCD-Auflösung: 128*64
● Modellspeicher: 60 Modelle (erweiterbar durch Micro SD-Karte)
● Smart Port, Micro SD-Kartensteckplatz, Mini-USB-Anschluss und DSC-Anschluss
Merkmale
● Ergonomisches und kompaktes Design
● Installiert mit ACCESS-Protokoll
● Unterstützt Spektrum-Analysator-Funktion
● Digitale Hochgeschwindigkeitsschnittstelle des Moduls
● Unterstützt kabelgebundene Trainingsfunktion
● Haptische Vibrationswarnungen und Sprachausgabe
● Leicht zugängliches Batteriefach (*Batterien nicht im Lieferumfang enthalten, adaptierbar mit austauschbaren 18650 Li-Ionen-Batterien)
Comparison List
Gimbal
High-speed module digital interface
Wired Training System
Haptic Vibration Alerts
Voice Speech Outputs
Easily Accessible Battery Compartment
Battery Charging System
(via mini USB Port) - 2S Li-battery
New PARA wireless training system
• High-speed training system with a lower latency
• Compatible with FrSky Free Link App and
AirLink S via mobile devices
Über USB 2S Li-Akku Gleichgewicht aufladen :
Der Zustand der grünen Power-Anzeige-LED:
Led an: Laden Led aus: Ladeende Led blinkend: Ladefehler
LiFePO-Akku wird nicht unterstützt.
*USB-Adapter Spannung: 5V+0.2V Stromstärke:＞2.0A
Anmerkung:
1. Laden Sie den Akku mit dem USB-Adapter (Spannung:5V+0,2V Strom:＞2,0A), wenn Sie die USB-Ladefunktion verwenden.
2. Je niedriger die anfängliche Ladespannung ist, desto besser ist der Ladeeffekt, wenn der Spannungsunterschied zwischen den
beiden Zellen mehr als 50 mV beträgt.
Add: F-4,Building C, Zhongxiu Technology Park, No.3 Yuanxi Road, Wuxi, 214125, Jiangsu, China Technical Support:
Versio
n
1.0
Schnellauswahl-
Optionen
Durch langes Drücken der Encoder-Taste erscheint ein Pop-up-Fenster, in dem der Benutzer den Timer zurücksetzen, die
Telemetriewerte zurücksetzen, alles zurücksetzen und zur Tele-Setup-Seite wechseln kann.
Modell-Setup für Taranis Q X7/X7S ACCESS Internes RF-Modul
Rufen Sie das Menü MODEL SETUP auf.
Schritt 1: Stellen Sie den Modus für Taranis Q X7/X7S ACCESS Internal RF ein.
Gehen Sie zum Menü MODEL SETUP und wählen Sie Interner Funk, wählen Sie [Modus] [ACCESS].
Schritt 2: Einstellen des Kanalbereichs
Das interne RF-Modul von Taranis Q X7/X7S ACCESS unterstützt bis zu 24 Kanäle. Der Kanalbereich ist konfigurierbar und
muss vor der Verwendung bestätigt werden.
Schritt 3: Einstellen der Empfängernummer
Wenn Sie ein neues Modell anlegen, weist Ihnen das System automatisch eine Empfängernummer zu, die jedoch leicht
geändert werden kann. Der Bereich der Empfängernummer reicht von 00-63, wobei die Standardnummer 01 ist (die
Verwendung von 00 wird nicht empfohlen). Sobald der Empfänger auf die gewünschte Nummer eingestellt und an den
Taranis Q X7/X7S ACCESS gebunden ist, muss der Bindungsvorgang nicht wiederholt werden, es sei denn, die
Empfängernummer wird geändert. In diesem Fall setzen Sie entweder die Empfängernummer auf die vorherige Nummer
oder wiederholen den Bindungsvorgang.
Schritt 4: Registrierung
Wählen Sie in ACCESS das Modul [Reg] im Registrierungsstatus. Drücken Sie dann die F/S-Taste und schalten Sie Ihren
firstly Encoder Empfänger ein. Wählen Sie "RX Name XX" und [ENTER], um den Registrierungsvorgang abzuschließen.
Note:
Bei gleichzeitiger Verwendung von zwei oder drei Empfängern sollte die UID auf unterschiedliche Werte eingestellt werden.
Schritt 5: Automatisches Binden (Smart Match TM)
Bewegen Sie den Cursor auf Receiver1[Bnd] und wählen Sie ihn aus, schalten Sie Ihren Empfänger ein, wählen Sie den RX
und schließen Sie den Vorgang ab. (Sie brauchen die Taste "F/S" in ACCESS nicht zu drücken, um zu binden. Einzelheiten
finden Sie im Handbuch des Empfängers)
Add: F-4,Building C, Zhongxiu Technology Park, No.3 Yuanxi Road, Wuxi, 214125, Jiangsu, China Technical Support:
sales4tech@gmail.com
FrSky 2.4GHz Taranis Q X7/X7S ACCESS Manual
Taranis Q X7 ACCESS
ACCESS/ACCST D16
G7 Noble potentiometer gimbal
FrSky Electronic Co., Ltd. www.frsky-rc.com
sales4tech@gmail.com
FrSky 2.4GHz Taranis Q X7/X7S ACCESS
Manual
FrSky Electronic Co., www.frsky-
Ltd. rc.com
Version
1.0
Taranis Q X7S ACCESS
ACCESS/ACCST D16
M7 hall gimbal
√ √
√ √
√ √
√ √
√ √
√ √
√
×
Contact us: frsky@frsky-rc.com
Versio
n
1.0
Contact us: frsky@frsky-
rc.com
