LED TRADING 9134 Bedienungsanleitung

Zigbee Steckdosenleiste mit USB
Wichtig: Lesen Sie alle Anweisungen vor der Installation. Das hier erwähnte
Produkt darf ausschließlich von Fachpersonal installiert und gewartet werden.
In Deutschland ist hierfür ein Betrieb des Elektrohandwerks zu beauftragen.

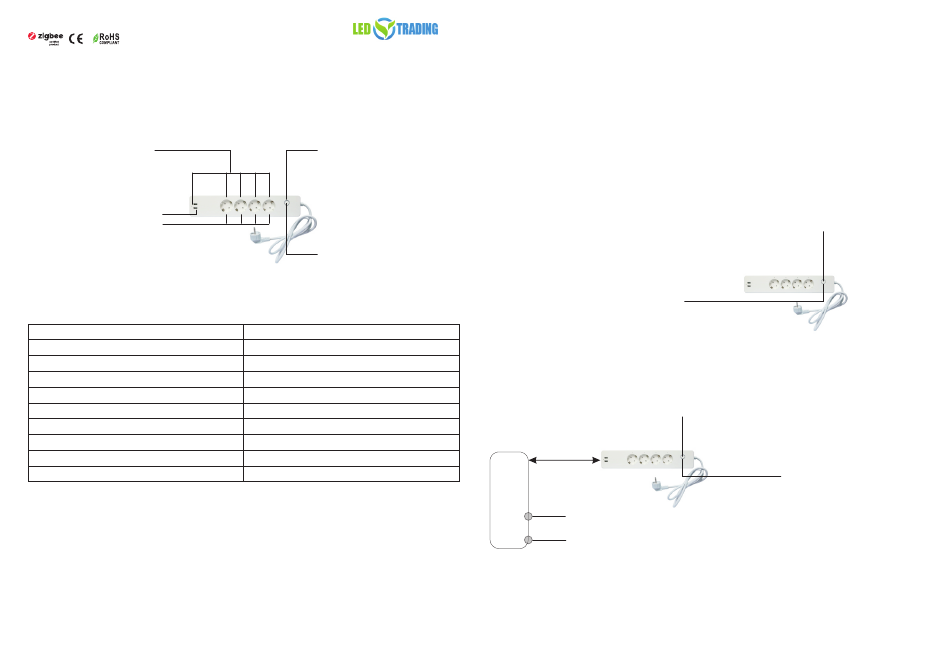

Funktionseinführung
LED Statusanzeige, leuchtet
wenn Strom eingeschaltet ist.
Leuchtet nicht, wenn Strom
ausgeschaltet ist
2 USB Schlüsse, 1 endpoint
4 AC Steckdosen, 4 endpoints
Product Data
Zigbee Profi
Device ID
Funk-Frequenz
Eingangspannung
Max. Last bei 230V
Anzahl der 230V Anschlüsse
Anzahl der USB Ports
Arbeitstemperatur
Relative humidity
Dimensions
• ZigBee Smarte Steckdosenleiste mit ZigBee 3.0
• Zigbee Gerät mit 5 endpoints, mit 4 AC230V Anschlüssen und 2 USB Ports
• Die 4 AC230V Anschlüsse können per App getrennt gesteuert werden, per Knopf nur gemeinsam
• Unterstützt ZigBee TouchLink
• Unterstützt ZigBee find and bind mode
• Unterstützt ZigBee Green Power und kann mit max. 20 ZigBee Green Power Schaltern verbunden werden
• IP-Schutzklasse: IP20
Art.Nr. 9134
ZigBee Status LED, leuchtet
nicht, wenn die Leiste mit Strom
verbunden wird. Leuchtet,
sobald die Leiste im ZigBee
Netzerk ist.
Programmier-, für ZigBee
Netzwerkfunktionen, und
Einschaltknopf.
0x0104(ZHA)
0x000A(Plug-in Unit)
2.4GHz
AC200-240V, 50/60Hz
Total 16A
4
2 (max. 3,1A, pro Port max. 2,1A)
0 to 40°C
8% to 80%
350×68×40(mm)
Sicherheitshinweise
• Nicht hintereinander stecken
• Nicht abgedeckt betreiben
• Spannungsfrei nur bei gezogenem Stecker
• Nur im Innenraum verwenden
Funktion
1.Stecken Sie den Steckdosenleiste in eine kompatible Steckdose
2.Dieses ZigBee-Gerät ist ein drahtloser Empfänger, der mit einer Vielzahl von ZigBee kompatiblen
Systemen kommunizieren kann. Dieser Empfänger empfängt drahtlose Funksignale vom kompatiblen
ZigBee-Gateway und lässt sich darüber steuern.
3. Mit einem ZigBee Gateway verbinden
Schritt 1: Bitte entfernen Sie die Steckdosenleisten vom vorherigen ZigBee Netzwerk, falls es schon mit
einem verbunden war. Siehe dazu "Zurücksetzen auf Werkseinstellungen"
Schritt 2: Starten Sie in der App Ihres ZigBee Hubs die suchen nach neuen Lampen.
Schritt 3: Drücken Sie den "Programmierknopf" an der Steckdosenleiste 5mal kurz nacheinander um die Leiste in den
Koppelmodus zu versetzen. Die LED sollte dann 3mal langsam blinken und anschließend schnell
Schritt 4: Die Status LED blinkt nach einer
erfolgreichen Kopplung 6mal. Wenn die Kopplung
fehlgeschlagen ist, geht Sie wieder auf den vorherigen
Status zurück
4. TouchLink mit Zigbee Fernbedienung
Schritt 1: Drücken Sie den "Programmierknopf" 4mal kurz um den Touch Link Modus zu starten. Dieser hat einen 180s
timeout, danach muss es erneut gestartet werden.
< 10cm
Zigbee
Fern-
bedienung
Schritt 2: Bringen Sie die Fernbedienung 10cm an die Steckdosen leiste
ran.
Schritt 3: Bringen Sie die Fernbedienung in den Touch Link Modus, schauen Sie
dazu in die entsprechende Anleitung.
Hinweis:
1) Direkter TouchLink (beide Produkte in keinem ZigBee Netzwerk), jedes Gerät kann nur mit ein
Fernbedienung gekopplet werden.
2) TouchLink nachdem beide in einem ZigBee Netzwerk sind, kann es max. mit 30 Fernbedienungen
gekopplet werden
3) Um das Gerät mit dem Gateway und der Fernbedienung zu steuern, koppeln Sie beide erst mit dem
Gateway und machen dann die TouchLink Kopplung
Schritt 4: Die Fernbedienung sollte
die Kopplung bestätigen und die
Status LED blink 2mal.
