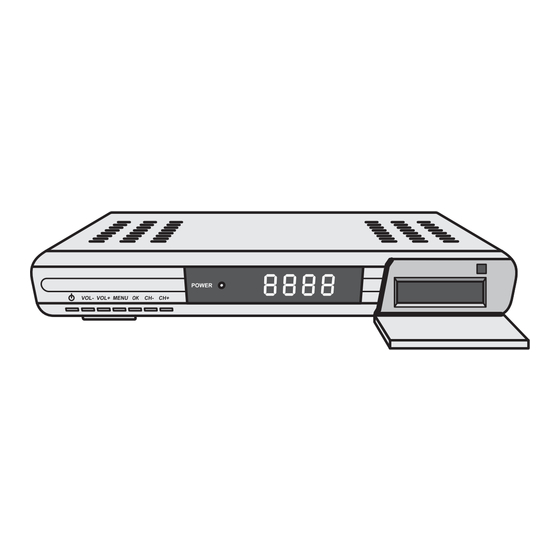

Digitaler Satelliten-Receiver SL 65 / 2CI
Bedienungsanleitung
Version 1.2, Stand 19.10.2006
Änderungen und Irrtümer vorbehalten.
Für Druckfehler übernehmen wir keine Haftung.
Lieber Kunde,
im Sinne eines umweltfreundlichen Verhaltens bitten wir Sie, Ihren
Receiver nach Gebrauch an der Rückseite am Netzschalter
auszuschalten.
Dadurch leisten Sie einen positiven Beitrag zum Umweltschutz und
sparen Geld.
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für COMAG SL 65 / 2CI
Inhaltszusammenfassung für COMAG SL 65 / 2CI
- Seite 1 Digitaler Satelliten-Receiver SL 65 / 2CI Bedienungsanleitung Version 1.2, Stand 19.10.2006 Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung. Lieber Kunde, im Sinne eines umweltfreundlichen Verhaltens bitten wir Sie, Ihren Receiver nach Gebrauch an der Rückseite am Netzschalter auszuschalten.
-
Seite 2: Vorwort
Diese Bedienungsanleitung hilft Ihnen beim • bestimmungsgemäßen, • sicheren und • vorteilhaften Gebrauch des digitalen Satelliten-Receivers SL 65 / 2CI, kurz Receiver genannt. Wir setzen voraus, dass Bediener des Receivers über allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik verfügen. -
Seite 5: Die Fernbedienung
Die Fernbedienung Symbol Erklärung STANDBY Einschalten und Standby-Betrieb ZOOM Bild vergrößern MUTE Ton-Stummschaltung INFO Anzeige der Empfangsdaten des aktuellen Programms TEXT Teletext aufrufen LIST Favoritenlisten (Gruppen) PAUSE Standbild Lautstärke anheben/Cursor-Bewegung rechts Menü oder Menüpunkt bestätigen Wechsel zum nächst niedrigeren Programmplatz/ Cursor-Bewegung abwärts Favoritenliste aufrufen RECALL... -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort ....................2 Gestaltungsmerkmale ..............2 Inhaltsverzeichnis................6 Sicherheitshinweise ................. 8 Grundlegende Sicherheitshinweise..........8 Erläuterung der Sicherheitshinweise ..........10 Bestimmungsgemäßer Gebrauch............. 10 Lieferumfang ................... 11 Beschreibung.................. 12 Receiver anschließen ..............15 LNB-Kabel montieren ............... 15 Anschluss mit SCART-Kabel ............17 Anschluss mit YUV-Kabel (YCbCr) .......... - Seite 7 Inhaltsverzeichnis Systemeinstellung ändern ..............40 Kindersicherung/PIN-Code ............... 42 DiSEqC-Motoreinstellung ..............43 Prog. beim Einschalten..............43 Werkseinstellung ................43 Akustisches Signal zum Ausrichten der Satelliten-Antenne..... 43 Software-Upgrade via Satellit ............44 Spielen ....................44 Tasten mit Sonderfunktionen............45 EPG-Modus ..................45 Timer....................
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss • Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus. - Seite 9 Sicherheitshinweise • Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen oder mit der Antennen-Anlage spielen. • Überlassen Sie Wartungsarbeiten stets qualifiziertem Fach- personal. Andernfalls gefährden Sie sich und andere. • Trennen Sie bei Betriebsstörungen den Receiver von der Strom- quelle. •...
-
Seite 10: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise nicht benutzt wird, nehmen Sie die Batterien aus der Fern- bedienung. • Batterien können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll. Erläuterung der Sicherheitshinweise In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen:... -
Seite 11: Lieferumfang
Lieferumfang Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung. Anzahl Erklärung Digitaler Satelliten-Receiver SL-65 Fernbedienung Batterien Typ LR 03/AAA/1,5 V Bedienungsanleitung (ohne Abbildung) -
Seite 12: Beschreibung
Beschreibung Beschreibung Mit dem Receiver können Sie digitale Satelliten-Programme über eine Satelliten-Antenne empfangen. Sie brauchen den Receiver nicht zu programmieren. Die gängigsten Sender der gängigsten Satelliten sind vorprogrammiert. Sie können die über diese Satelliten gesendeten Programme empfangen, sobald sie den Receiver an eine Satelliten-Antenne anschließen und diese auf einen dieser Satelliten ausgerichten. -
Seite 13: Tv Scart Mit Cvbs, Rgb Und Yuv-Signal
Beschreibung • Amos Der Receiver verfügt über eine Firmware-Aktualisierung über den Satelliten Astra 19° . Weitere Ausstattungsmerkmale: • Software-Update via Satellit Astra 19°, oder über RS232- Anschluss • Kurze Umschaltdauer, schneller Bootvorgang beim Einschalten • Speichern des zuletzt gesehenen Programms, Sprungtaste zum vorhergesehenen Programms •... - Seite 14 • Automatische Wahl von NTSC/PAL und Videoumwandler • Signalmeter zum Ausrichten des Parabol-Spiegels Zusätzlich kann über unsere Homepage (www.comag-ag.de ) ein passender Programm-Editor herunter geladen werden. Mit Ihrem Computer können Sie dann die Programmlisten des Receivers bearbeiten. Bitte beachten Sie hierzu die Informationen auf unserer...
-
Seite 15: Receiver Anschließen
Receiver anschließen Receiver anschließen Der Receiver wird über ein LNB-Kabel mit der Anschlussdose Ihrer Satelliten-Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein LNB-Kabel montieren. Das LNB-Kabel gehört nicht zum Lieferumfang. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß... - Seite 16 Receiver anschließen Montage-Schema...
-
Seite 17: Anschluss Mit Scart-Kabel
Receiver anschließen Anschluss mit SCART-Kabel Schrauben Sie den IF-Stecker des LNB-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts. Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein SCART-Kabel in die SCART-Buchse „VCR“... - Seite 18 Receiver anschließen Anschluss-Schema...
-
Seite 19: Anschluss Mit Yuv-Kabel (Ycbcr)
Receiver anschließen Anschluss mit YUV-Kabel (YCbCr) Wenn Sie ein TV-Gerät mit YUV-Anschlüssen besitzen, können Sie dieses über den SCART-Anschluss „TV“ am Receiver anschließen. Dazu benötigen Sie ein YUV-Kabel mit YUV-Steckern am einen und einem SCART-Stecker am anderen Ende. Verbinden Sie das YUV-Kabel mit den YUV-Anschlüssen am TV- Gerät. - Seite 20 Receiver anschließen Anschluss-Schema...
-
Seite 21: Anschluss Mit S-Video-Kabel (S-Vhs)
Receiver anschließen Anschluss mit S-Video-Kabel (S-VHS) Achtung! Beachten Sie unbedingt die Angaben zum Anschluss des S-Video-Kabels (SVHS) in der Bedienungsanleitung Ihres TV- Geräts. Das S-Video-Kabel gehört nicht zum Lieferumfang. Stecken Sie das S-Video-Kabel in die Buchse „S-Video“ am Receiver. Verbinden Sie das S-Video-Kabel mit dem TV-Gerät. Stecken Sie die Cinch-Stecker des Cinch-Kabels in die Buchsen „AUDIO-R“... - Seite 22 Receiver anschließen Anschluss-Schema...
-
Seite 23: Anschluss Mit Cinch-Kabel
Receiver anschließen Anschluss mit Cinch-Kabel Wenn Sie ein TV-Gerät besitzen, das nicht über einen SCART- Anschluss verfügt, können Sie den Receiver über ein Cinch-Kabel anschließen. Verbinden Sie den Anschluss „VIDEO“ am Receiver mit dem Video-Eingang am TV-Gerät. Verbinden Sie die Anschlüsse „AUDIO-R“ und „AUDIO-L“ des Receivers mit den Audio-Eingängen des TV-Geräts. - Seite 24 Receiver anschließen Anschluss Schema...
-
Seite 25: Anschluss Eines Audio-Digital-Receivers
Receiver anschließen Anschluss eines Audio-Digital-Receivers Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio-Digital Receiver mit dem optischen oder koaxialen Ausgang des Receivers verbinden. Achtung! Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage. - Seite 26 Receiver anschließen Anschluss koaxialer Digitalausgang Stecken Sie das Koaxial-Kabel in den Anschluss „COAXIAL“ am Receiver. Verbinden Sie das Koaxial-Kabel mit dem Audio-Digital-Receiver. Anschluss-Schema...
- Seite 27 Receiver anschließen Anschluss optischer Digitalausgang Ziehen Sie die Schutzkappe aus der Buchse „OPTICAL“ am Receiver. Stecken Sie das optische Kabel in den Anschluss „OPTICAL“ am Receiver. Verbinden Sie das optische Kabel mit dem Audio-Digital- Receiver. Anschluss-Schema...
-
Seite 28: In Betrieb Nehmen
In Betrieb nehmen In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V. Öffnen Sie das Batteriefach. Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein. Und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet. -
Seite 29: Receiver
In Betrieb nehmen Receiver Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss alle Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. Stecken Sie den Netz-Stecker des Receivers in die Netz- Steckdose. Das Gerät befindet sich im Standby-Modus (Bereitschaft). Die Ziffern-Anzeige am Receiver leuchtet nicht (Anzeige dunkel). -
Seite 30: Bedienen
Bedienen Bedienen Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Sie müssen den Receiver und das TV-Gerät einschalten, um sich die Benutzer-Oberfläche anzeigen zu lassen. Sie besteht aus dem Hauptmenü und seinen Untermenüs. -
Seite 31: Bildschirm-Einblendungen Bei Einem Programm-Wechsel
Bedienen Bildschirm-Einblendungen bei einem Programm- Wechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Datum Aktuelle Uhrzeit Audiosprache Programmplatz Empfanges Programm Satellit über den empfangen wird TXT- „TXT“ wird angezeigt, wenn der gewählte Sender Teletext Symbol anbietet. -
Seite 32: Menü-Aufbau
Bedienen Menü-Aufbau Hauptmenü Untermenü Erläuterung Programm- Programmzuordnung siehe folgenden Text Manager Programmgruppen siehe folgenden Text Programme sortieren siehe folgenden Text Neues Programm neues Programm einrichten Prog. bearbeiten Programm PID editieren Alles löschen siehe folgenden Text System Satelliten hinzufügen Satelliten manuell hinzufügen Installation Satellit bearbeiten Einstellungen für die vorh. -
Seite 33: In Den Menüs Navigieren
Bedienen Hauptmenü Untermenü Erläuterung Sonstiges Spiel siehe folgenden Text Signal-Anzeige Informationen zum Satellit und Signalstärke Software erneuern RS232 aktivieren Software-Update übe Software Update über Satellit Astra 19,2° Ost Hilfe Hilfetexte für die Funktion einiger Tasten auf der Fernbedienung Version Informationen zur Hardware und Software des Receivers In den Menüs navigieren Um zwischen den Untermenüs zu wechseln, drücken Sie die... - Seite 34 Bedienen Um von einer Einstellung zur nächsten zu gelangen, drücken Sie die Pfeil-Tasten „CH " und „CH ". Die ausgewählte Einstellung wird gelb markiert. Um die markierte Einstellung zu bestätigen, drücken Sie die „OK“- Taste. Sie können: - mit den Pfeil-Tasten „V+" oder „V–" zwischen den Auswahl- Möglichkeiten wechseln - mit den Pfeil-Tasten „CH "...
-
Seite 35: Programmliste Bearbeiten
Bedienen Programmliste bearbeiten Um die Programmliste zu verändern, gehen Sie in das Untermenü „Programmzuordnung“ (über Menü, Prog.- Verwaltung) Der Anfang der Liste der verfügbaren Programme wird angezeigt. Für ein markiertes Programm werden Ihnen weitere Informationen angezeigt und können geändert werden. Option Erklärung 1.Fav... -
Seite 36: Favoritenliste, Programmgruppe
Bedienen Favoritenliste, Programmgruppe Um die Favoritenliste zu erstellen oder zu bearbeiten, gehen Sie in das Untermenü „Programmgruppen“. Die Liste der verfügbaren Fernseh-Programme wird angezeigt. Sie können jedes Programm, mit Hilfe der Zahlentasten, einer Gruppe (Favoritenliste) zuordnen: • 0 Kein • 1 News •... -
Seite 37: Programme Sortieren
Bedienen Programme sortieren Um die Kanäle zu sortieren, gehen Sie ins Untermenü „Programme sortieren“. Sie können die Kanäle nach unterschiedlichen Kriterien automatisch sortieren lassen, z. B. alphabetisch. Wählen Sie ein Kriterium aus und bestätigen Sie die Eingabe mit der „OK“-Taste. Die Kanäle werden dem Kriterium entsprechend sortiert. -
Seite 38: Programmsuche Starten
Bedienen Um die Transponderliste zu löschen, gehen Sie unter System Installation“ zu „Lösche Transponder“. Programmsuche starten Wählen Sie unter „System-Installation“ den Menüpunkt „Satellit bearbeiten“. Drücken Sie die „OK“-Taste. Wählen Sie den gewünschten Satellit aus Unter "Programm-Typ" wählen Sie das Suchkriterium. Wir empfehlen Ihnen "unverschlüsselt"... -
Seite 39: Hinzufügen Eines Nicht Vorprogrammierten, Neuen Satelliten Und Suchlauf Auf Diesem Satelliten
Bedienen Hinzufügen eines nicht vorprogrammierten, neuen Satelliten und Suchlauf auf diesem Satelliten Hinzufügen des neuen Satelliten Drücken Sie die „MENU“-Taste. Wählen Sie in dem Menü „System-Installation“ das Untermenü „Satelliten hinzufügen“. Drücken Sie die „OK“-Taste. Auf dem Bildschirm wird ein kleines Menü angezeigt. Drücken Sie die „V+“-Taste. -
Seite 40: Systemeinstellung Ändern
Bedienen Suchlauf auf dem neuen Satelliten Wählen Sie im Menü „System-Installation“ das Untermenü „Automatische Suche“. Drücken Sie die „OK“-Taste Drücken Sie die „V+“-Taste. Auf dem Bildschirm wird der neue Satellit in einem kleinen Menü angezeigt. Wählen Sie den neuen Satelliten aus. Sie sehen jetzt die Satellitenfrequenzbelegung. - Seite 41 Bedienen Rahmenart für das OSD festlegen (Radio- Hintergrundbild) Fernsehgerät Video-modus: Auto, PAL-M, PAL-BG, NTSC, Secam 4:3 Letterbox, Normalformat 4:3 PanScan, volle Bildhöhe bei 4:3 Bildformat 16:09, Breitbildformat Video-Ausgang einstellen: CVBS, RGB, YcbCr (YUV) HF-Modus : ohne Funktion HF-Kanal: ohne Funktion Helligkeit des Fernsehbildes einstellen Kontrast des Fernsehbildes einstellen Zeit...
-
Seite 42: Kindersicherung/Pin-Code
Bedienen Hinweis: Der untere Informations-Balken in den Bildschirmmenüs zeigt Ihnen, welche der Tasten Sie jeweils benutzen können. Nehmen Sie die gewünschten Einstellungen vor. Kindersicherung/PIN-Code In diesem Menü können Sie die Bedienung durch die Tasten am Gerät verhindern. Den vom Werk eingestellten PIN-Code (Passwort) können Sie ändern und eine beliebige andere vierstellige Zahl als persönlichen PIN-Code eingeben. -
Seite 43: Diseqc-Motoreinstellung
Bedienen DiSEqC-Motoreinstellung (über Menü-Taste, Systemkonfiguration) Um die DiSEqC-Motoreinstellungen vor zu nehmen, gehen Sie ins Menü „System Konfiguration“ zum Menüpunkt „DiSEqC-Motor Setup“. Sie können nur Änderungen vornehmen, wenn Sie den Receiver eine motorisierte Satelliten-Anlage anschließen. Prog. beim Einschalten (über Menü-Taste, Systemkonfiguration) Hier können Sie das Einschaltprogramm festlegen, das nach Stromausfall gestartet wird. -
Seite 44: Software-Upgrade Via Satellit
Bedienen Software-Upgrade via Satellit Hinweis: Das Update hat nichts mit dem Speichern von Fernsehkanälen zu tun, sondern dient zum Erneuern der Betriebssoftware des Receivers. Das Update ist im Normalfall nicht zum ordentlichen Betrieb des Receivers notwendig. Um die Software zu aktualisieren, gehen Sie im Untermenü „Sonstiges“... -
Seite 45: Tasten Mit Sonderfunktionen
Tasten mit Sonderfunktionen Tasten mit Sonderfunktionen EPG-Modus Sie können sich über diesen Modus Informationen zum laufenden Programm anzeigen lassen. Drücken Sie im Normalbetrieb die „EPG“-Taste. Auf der linken Seite wird Ihnen die Senderliste, auf der rechten Seite werden Ihnen die zum ausgewählten Programm, aktuellen Informationen angezeigt. - Seite 46 Tasten mit Sonderfunktionen Option Erläuterung Timernummer Timernummer von 1 bis 8 festlegen Timer Modus Intervall festlegen: aus, einmal, täglich, wöchentlich, monatlich, jährlich Wakeup Modus Mitteilung oder Kanal einschalten TV Kanal Kanal auswählen bzw. ein Ereignis bei obiger Einstellung „Mitteilung“ Geburtstag, Jahrestag, Allgemein Einschaltdatum Einschalt-Zeit Dauer...
-
Seite 47: Audio
Tasten mit Sonderfunktionen Audio Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein Sender Mehrkanalton anbietet. Des weiteren können Sie hier DolbyDigital-Modus aktivieren (hierzu benötigen Sie zusätzlich eine DolbyDigital-Anlage, der Anschluss erfolgt hinten am Gerät über die COAXIAL- oder OPTICAL-Buchse). Zoom Mit der Zoom-Funktion können Sie einen Bildausschnitt vergrößern. -
Seite 48: Umschalten Tv/Radio
Tasten mit Sonderfunktionen Umschalten TV/Radio Mit der „TV/Radio“-Taste (Beschriftung auf der Fernbedieung: TV/Musiknoten-Zeichen) können Sie zwischen Fernseher- und Radio-Funktion hin- und herschalten. Drücken Sie sooft auf die „TV/Radio“-Taste, bis Sie die gewünschte Funktion eingestellt haben. Der Receiver überträgt jetzt ein Radioprogramm und zeigt ein Hintergrundbild. -
Seite 49: Fav
Demontieren Drücken Sie die „Fav“-Taste. Der Bildschirm zeigt die vorher festgelegte Favoritenliste an. Wählen Sie ein Programm aus der Favoritenliste. Zum Auswählen drücken Sie die „OK“-Taste. Demontieren Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung. Schrauben Sie das LNB-Kabel vom Receiver ab. Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen. -
Seite 50: Fehlfunktionen Beseitigen
Fehlfunktionen beseitigen Fehlfunktionen beseitigen Symptom Mögliche Ursache und Abhilfe Die Ziffern-Anzeige Das Stromkabel ist nicht angeschlossen. leuchtet nicht und Schließen Sie das Stromkabel an die Netz-Steckdose kein Ton oder Bild, Hauptschalter einschalten. Frontanzeige dunkel Der Receiver ist im Standby-Betrieb. Drücken Sie die „Power“-Taste an der Fernbedieung. Der Receiver schaltet ein und das Programm wird am TV-Bildschirm angezeigt. -
Seite 51: Entsorgen
Entsorgen Schlechter Empfang Schnurrloses Telefon stört (DECT-Standard). Telefon von: anders plazieren, besseres Satellitenkabel verwenden. Sat1, Pro7, Vox, N24, DSF, etc Die Fernbedienung Die Batterien sind verbraucht. funktioniert nicht. Ersetzen Sie die Batterien durch frische. Die Fernbedienung ist falsch ausgerichtet. Richten Sie die Fernbedienung auf die Vorderseite des Receivers und stellen Sie sicher, dass nichts zwischen Fernbedienung und Receiver steht. -
Seite 52: Technische Daten
Technische Daten Technische Daten Receiver Maße in mm (B × T × H) 280 × 170 × 45 Eingangsfrequenzbereich 950 MHz ~ 2150 MHz IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s) Stromversorgung LNB 13/18 GS, 0,35 A max. Spitzen Überlastungsschutz LNB-Steuerung 22 KHz ±... - Seite 53 Technische Daten Stromversorgung Netzteil-Eingangsspannung 100-240 V ~, 50/60 Hz Leistungsaufnahme 13 W ( Betrieb ) 3 W ( Bereitschaft ) Gewicht Ca. 1,10 kp Betriebstemperatur 0 ºC ~ +40 ºC Lagerungstemperatur – 40 ºC ~ + 65 ºC...
-
Seite 54: Hersteller
Hersteller Hersteller COMAG Handels AG Zillenhardtstraße 41 D-73037 Göppingen Telefon: 0049 (0)7161 / 5 03 06 - 0 Telefax: 0049 (0)7161 / 5 03 06 - 11 Internet: www.comag-ag.de Sehr geehrter Kunde, unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen. -
Seite 55: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 73/23/EWG • EN 60 065 Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG • EN 55 013 • EN 55 020 • EN 61000-3-2 • EN 61000-3-3 Gerätetyp/Type: Digitaler Satelliten-Receiver SL 65 2CI... -
Seite 56: Glossar
Glossar Glossar Alternating Current Anschluss für Wechselstrom Direct Current Anschluss für Gleichstrom Cinch-Stecker Koaxialer Stecker für den Anschluss von TV-Gerät oder Stereoanlage. DiSEqC Digital Satellite Equipment Control Digitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel Astra und Eutelsat) gebraucht. - Seite 57 Glossar SCART 21-polige Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver. Swap-Funktion Ruft das zuletzt eingestellte Programm auf. Transponder Übertragungskanal eines Satelliten. Abkürzung für Video Cassette Recorder. YUV (YCbCr) YUV ist ein Signal, das aus einem Helligkeits- (Y) und zwei Farbdifferenz-Signalen (UV) gebildet wird.
