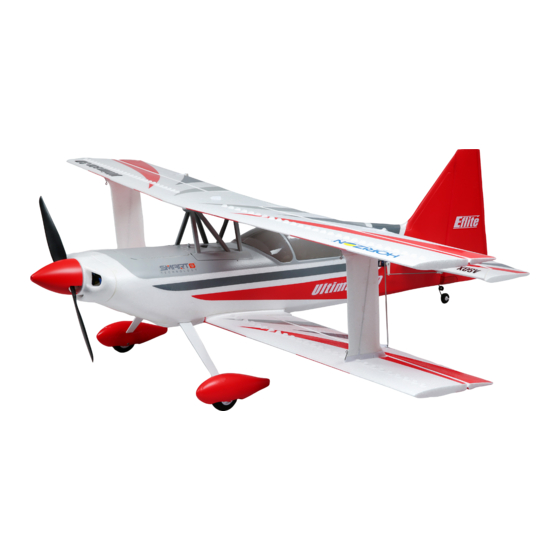

- Seite 1 Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
-
Seite 2: Sicherheitsmaßnahmen Und Warnungen
Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Lieferumfang Schnellstartanleitung 1. Leeres (Acro-) Modell 2. Umkehren der Servolaufrichtung: Alles auf Senderkonfiguration normal setzen 3. Wegverstellung (Alle Oberflächen): 100 % Hohe Niedrige Geschwindigkeit Geschwindigkeit p = 24mm p = 18mm Querruder Duale q = 24mm q = 18mm Geschwindigkeit* p = 45mm p = 30mm Höhenruder q = 45mm... -
Seite 4: Vor Dem Fliegen
Vor dem Fliegen Entnehmen und überprüfen Sie den Lieferumfang. Stellen Sie sicher, dass die Anlenkungen und Gestänge frei laufen. Lesen Sie bitte diese Anleitung sorgfältig. 10 Führen Sie mit dem Sender einen Steuerrichtungstest durch. Laden Sie den Flugakku. 11 Führen Sie einen AS3X Kontrolltest durch. 12 Justieren Sie die Flugkontrollen und den Sender. -
Seite 5: Binden
Binden Allgemeine Tipps zur Bindung • Der mitgelieferte Empfänger wurde speziell für den Betrieb • Nach erfolgter Bindung behält der Empfänger seine Bindungseinstellungen dieses Fluggeräts programmiert. Nach dem Austausch des für den Empfänger bei, bis eine neue Bindung erfolgt. Empfängers sind die Anweisungen zur ordnungsgemäßen •... -
Seite 6: Schalterbelegung Von Safe ® Select Bnf
Schalterbelegung von SAFE Select BNF ® Stick Inputs [Hebeleingaben] Vorwärtsprogrammierung Den SAFE Select-Kanal über die Vorwärtsprogrammierung auf Ihrem Sobald SAFE Select aktiviert ist, können Sie sich dafür entscheiden, Vollzeit kompatiblen Spektrum-Sender zuweisen. im SAFE-Modus zu fliegen, oder einen Schalter zuweisen. Jeder Schalter auf jedem Kanal zwischen 5 und 9 lässt sich auf Ihrem Sender verwenden. -
Seite 7: Integrierte Geschwindigkeitsreler-Telemetrie
Integrierte Geschwindigkeitsreler-Telemetrie BNF: Dieses Flugzeug ist im Geschwindigkeitsregler und Empfänger mit Telemetrie-Konfiguration Telemetrie-Technologie ausgestattet, die Informationen wie Motordrehzahl, 1. Beginnen Sie mit dem an den Empfänger gebundenen Sender. Spannung, Motorstrom, Gaseinstellung (%) und FET-Temperatur 2. Schalten Sie den Sender ein. (Geschwindigkeitsregler) liefern kann. -
Seite 8: Montage Des Modells
Montage des Modells Montage des Fahrwerks 1. Setzen Sie das Fahrwerk (A) in den Rumpf ein und sichern es mit den drei Schrauben (B). 3 X 10mm (3) Demontieren Sie falls notwendig in umgekehrter Reihenfolge. Montage des Höhenleitwerks WICHTIG: Ultimate 3D umfasst zwei Heckrohre, um den verwendeten 3S- oder 4S-Akku aufzunehmen. -
Seite 9: Montage Der Tragfläche
Montage des Modells Fortsetzung Montage der Tragfläche Montage des unteren Flügels 1. Die Servo-Anschlüsse des Querruders (A) mit den Kabelbaumanschlüssen des Querruders im Rumpf verbinden. 2. Richten Sie die Führungspins an der Tragfläche zu den Öffnungen in der Flächenaufnahme im Rumpf aus. 3. - Seite 10 Montage des Modells Fortsetzung 3. Die linke und rechte Flügelstrebe entsprechend der Abbildung zwischen den oberen und unteren Tragflächen in Position schieben. Sicherstellen, dass der Pfeil auf der Oberseite der Strebe nach vorne weist und die glatte Seite der Strebe nach außen zeigt. 4.
-
Seite 11: Montage Von Propeller Und Spinner
Montage des Modells Fortsetzung Montage von Propeller und Spinner 1. Die Klemmbuchse (A), die Rückplatte (B), die Spinnerrückplatte (C) und den Propeller (D) auf die Motorwelle schieben. Sicherstellen, dass die Propellergröße (11 x 6,6) nach vorne zeigt. 2. Die Unterlegscheibe (E) auf die Propellerwelle schieben und die Spinnermutter (F) mit einem verstellbaren Schlüssel anziehen, um den Propeller zu fixieren. -
Seite 12: Einsetzen Des Akkus Und Armieren Den Reglers
Einsetzen des Akkus und armieren den Reglers Wahl des Akkus Wir empfehlen den 2200 mA 14,8 V 4S 30C Li-Po-Akku (SPMX22004S30). Siehe Optionale Teileliste zu weiteren empfohlenen Akkus. Wird ein anderer als die aufgeführten Akkus verwendet, dann sollte der Akku in Leistung, Abmessungen und Gewicht dem Spektrum Smart Li-Po-Akkupack entsprechen, damit er in den Rumpf passt. -
Seite 13: Zentrieren Der Ruderund Einstellen Des Gestänges
Zentrieren der Ruderund Einstellen des Gestänges WICHTIG: Führen Sie den Steuerrichtungstest durch bevor Sie die Kontrollen zentrieren. Bei inaktivem SAFE die Steuerflächen mechanisch zentrieren. WICHTIG: Der korrekte Betrieb des SAFE macht es nötig dass die Trimmung und Sub Trimmeinstellung auf Null ist. Stellen Sie nach dem Binden des Modells die Trimmung und Subtrimmwerte auf Null und justieren dann die Gestänge mechanisch um die Ruder zu zentrieren. -
Seite 14: Steuerrichtungstests
Steuerrichtungstests Switch on the transmitter and connect the battery. Use the transmitter to Sendersteuerung Reaktion der Steueroberflächen operate the aileron, elevator and rudder controls. View the aircraft from the rear when checking the control directions. Höhenruder 1. Den Höhenruder-Hebel zurückziehen. Die Höhenruder sollten sich nach oben bewegen, sodass das Fluggerät steigt. -
Seite 15: As3X Kontrolltest
AS3X Kontrolltest Dieser Test soll sicherstellen, dass das AS3X System einwandfrei funktioniert. Flugzeug bewegung AS3X Reaktion Bevor Sie diesen Test durchführen muß das Flugzeug vollständig montiert und der Empfänger an den Sender gebunden sein. 1. Erhöhen Sie das Gas etwas über 25% und gehen Sie dann wieder auf Gas (Motor) aus um das AS3X zu aktivieren. -
Seite 16: Tipps Zum Fliegen Und Reparieren
Tipps zum Fliegen und Reparieren Vor der Wahl des Flugstandorts die örtlichen Gesetze und Verordnungen des Rollens das Höhenruder vollständig oben sein, um ein Vornüberkippen zu konsultieren. verhindern. Reichweitentest für das Funksystem durchführen Auf dem Boden scharfe Kurven vermeiden, bis sich das Flugzeug soweit verlangsamt hat, um das Abkratzen der Flügelspitzen zu verhindern. -
Seite 17: Checkliste Nach Dem Flug
Schubumkehr (optional) WICHTIG: Der Motor wird mehr Strom ziehen, wenn der Propeller in Ultimate 3D ist mit dem 60 A Avian Smart-Geschwindigkeitsregler mit Umkehrfunktion ausgestattet. Das Umsteuern des Motors kann beim Rollen umgekehrter Richtung dreht, da der Propeller weniger leistungsstark ist und oder zum Verkürzen des Ausrollens nach dem Landen hilfreich sein. -
Seite 18: Servo Service
Servo Service Entfernen des Servos Montage des Flügelservos 1. Das Servo an die korrekt markierte Querruderverlängerung im Rumpf an- Entfernen des Flügelservos schließen. 1. Den Propeller entfernen. 2. Bei entferntem Propeller das Flugzeug einschalten. Warten, bis sich das 2. Den Flügel entfernen. Flugzeug initialisiert und die Servos zentriert haben. -
Seite 19: Leitfaden Zur Problemlösung
Leitfaden zur Problemlösung Problem Mögliche Ursache Lösung Das Fluggerät re- Das Gas befindet sich nicht im Leerlauf, und/oder die Steuerungen mit Gassteuerknüppel und Gastrimmung auf niedrigste Einstellung agiert nicht auf Gas- Gastrimmung ist zu hoch zurücksetzen eingaben, aber auf Gas-Servoweg ist niedriger als 100% Sicherstellen, das der Gas-Servoweg 100% oder mehr beträgt andere Steuerungen Gaskanal ist reversiert (umgedreht) -
Seite 20: Ersatzteile
Ersatzteile Empfohlene Teile Teile-Nr. Beschreibung Teile-Nr. Beschreibung Motorhaube: Ultimate 2 Nur MD2 NX6-Sender EFL108006 SPMR6775 EFL108009 Verstrebungssatz: Ultimate 2 SPMX22004S30 2200 mAh 4S 14,8 V Smart 30C; IC3 EFL108010 Drahtklemmen Verstrebung (4): Ultimate SPMXC2040 Smart S1400 G2 AC Smart-Ladegerät, 1X400 W EFL108011 Gestängesatz: Ultimate 2 EFL108013 Flügel-Daumenschrauben: Ultimate 2... -
Seite 21: Garantieeinschränkungen
Garantiezeitraum Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die Exklusive Garantie ¬ Horizon Hobby LLC (Horizon) garantiert, dass das gekaufte Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum vor der ersten Inbetriebnahme zu lesen und zu verstehen. -
Seite 22: Kontakt Informationen
Telefonnummer/E-Mail-Adresse Adresse Horizon Technischer Service service@horizonhobby.de Hanskampring 9 Europäische Union Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 D 22885 Barsbüttel, Germany Konformitätshinweise für die Europäische Union EU Compliance Statement: WEEE-HINWEIS: EFL Ultimate 3D BNF Basic (EFL16550); Horizon LLC erklärt Dieses Gerät ist gemäß... - Seite 23 E-flite, Avian, Plug-N-Play, Bind-N-Fly, BNF, the BNF logo, DSM, DSM2, DSMX, Spektrum AirWare, EC5, IC5, AS3X, SAFE, the SAFE logo, ModelMatch, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
