Bedienungsanleitung
User manual

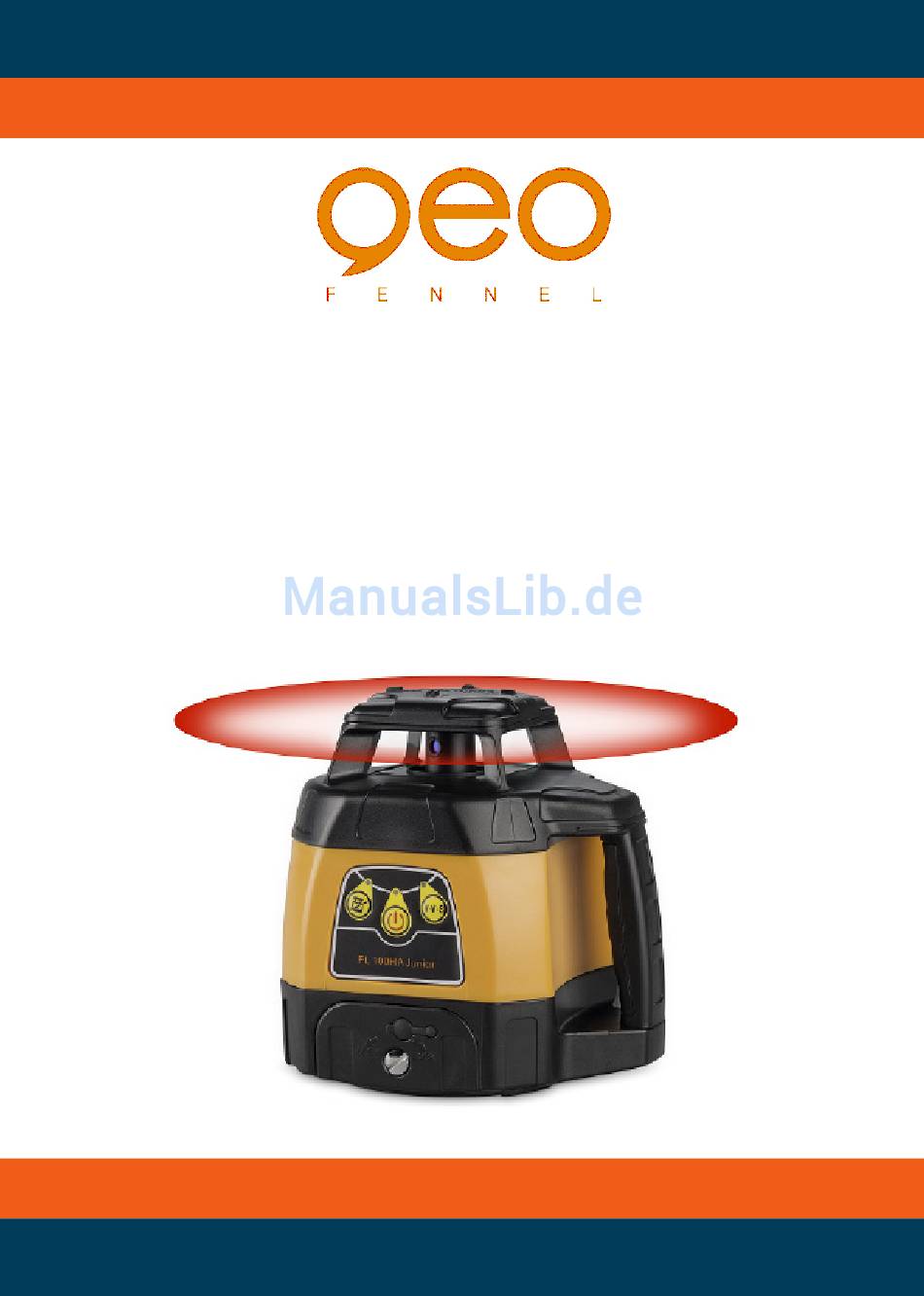

Selbstnivellierender Horizontallaser
Self-levelling Horizontal Laser Level
FL 100HA Junior

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für QEO FL 100HA Junior

Inhaltszusammenfassung für QEO FL 100HA Junior

  • Seite 1 Bedienungsanleitung User manual Selbstnivellierender Horizontallaser Self-levelling Horizontal Laser Level FL 100HA Junior...
  • Seite 2 LIEFERUMFANG KIT CONSISTS OF Selbstnivellierender Horizontallaser FL 100HA Self-levelling horizontal Laser Level FL 100HA Junior, Empfänger FR 45 mit Halteklammer, Junior, receiver FR 45 with clamp for levelling Akku mit Ladegerät, Koffer, Bedienungsan- staff, rechargeable battery with charger, leitung container, user manual FUNKTIONEN UND EIGENSCHAFTEN FUNCTIONS AND FEATURES Selbstnivellierender Horizontallaser...

  • Seite 3: Einlegen Der Batterie

    BEDIENFELD FEATURES 1) AN/AUS (Power) 1) ON/OFF (Power) 2) AN/AUS-LED 2) ON/OFF LED 3) TILT-Alarmfunktion 3) TILT alarm function 4) TILT-LED 4) TILT LED 5) VWS-Funktion 5) VWS function 6) VWS-LED 6) VWS LED EINLEGEN DER BATTERIE INSTALLATION OF BATTERY Der Laser ist mit einem NiMH-Akkupack aus- The laser is equipped with a NiMH battery gestattet.

  • Seite 4: Akku Laden

    AKKU LADEN CHARGING BATTERY Ladegerät mit Ladebuchse am Gerät und Connect charger with charging plug of the in- Stromnetz verbinden. Wenn die Lade-LED strument and power source. If charging LED rot leuchtet, läuft der Ladevorgang. Leuchtet is red battery is being charged; if LED is green die LED grün, ist der Akku voll aufgeladen.

  • Seite 5: Tilt-Funktion

    TILT-FUNKTION TILT FUNCTION Mit dem Einschalten des Gerätes wird automa- Switching on the laser automatically activates tisch die TILT-Funktion aktiviert: Die TILT-LED the TILT function. The TILD LED is flashing blinkt während der Aktivierung langsam. Wenn slowly during activation procedure. When ac- die Aktivierung abgeschlossen ist (nach ca.
  • Seite 6 EMPFÄNGER RECEIVER BEDIENELEMENTE FEATURES 1) Libelle (2) 1) Vial (2) 2) Display 2) Display 3) Referenzmarke 3) Reference rabbet 4) Empfangsfenster 4) Receiving window 5) AN- / AUS-Schalter 5) ON / OFF switch 6) Lautsprecher 6) Loudspeaker 7) Batteriefach (Rückseite) 7) Battery compartment (back side) 8) Ton an / aus 8) Sound on / off...

  • Seite 7: Technische Daten

    TECHNISCHE DATEN TECHNICAL DATA Anzeige Display vorn Indication Front display Genauigkeit grob ± 10 mm Accuracy coarse ± 10 mm Genauigkeit normal ± 4 mm Accuracy normal ± 4 mm Genauigkeit fein ± 2 mm Accuracy fine ± 2 mm Signaltöne Tones Betriebsdauer...

  • Seite 8: Installation Of Batteries

    EINLEGEN DER BATTERIE INSTALLATION OF BATTERIES • Batteriefachdeckel (7) öffnen. • Open battery compartment cover (7). • 1 x 9 V AA Batterie gemäß dem Installations- • Put in 1 x 9 V AA battery according to instal- symbol (auf der Rückseite) einlegen und dabei lation symbol (take care of correct polarity!).
  • Seite 9 UMGANG UND PFLEGE CARE AND CLEANING • Messinstrumente generell sorgsam behandeln. • Handle measuring instruments with care. • Nach Benutzung mit weichem Tuch reinigen • Clean with soft cloth, moistened with water or (ggfs. Tuch etwas in Wasser tränken). Wenn pure alcool if necessary. das Gerät feucht war, sorgsam trocknen.

  • Seite 10: Laserklassifizierung

    LASERKLASSIFIZIERUNG LASER CLASSIFICATION Das Gerät entspricht der Lasersicherheitsklasse The instrument is a laser class 2 laser product 2 gemäß der Norm DIN IEC 60825-1:2008-05. according to DIN IEC 60825-1:2008-05. Das Gerät darf ohne weitere Sicherheitsmaß- It is allowed to use unit without further safe- nahmen eingesetzt werden.

  • Seite 11: Garantie

    ELEKTROMAGNETISCHE VERTRÄGLICHKEIT ELECTROMAGNETIC ACCEPTABILITY (EMC) • Es kann nicht generell ausgeschlossen wer- • It cannot be completely excluded that this den, dass das Gerät andere Geräte stört instrument will disturb other instruments (z.B. Navigationseinrichtungen); (e.g. navigation systems); • durch andere Geräte gestört wird (z.B. elek- • will be disturbed by other instruments (e.g.

  • Seite 12: Haftungsausschluss

    Optionales Zubehör HAFTUNGSAUSSCHLUSS EXCEPTIONS FROM RESPONSIBILITY Der Benutzer dieses Produktes ist angehalten, The user of this product is expected to follow sich exakt an die Anweisungen der Bedie- the instructions given in operators’ manual. nungsanleitung zu halten. Alle Geräte sind vor Although all instruments left our warehouse der Auslieferung genauestens überprüft wor- in perfect condition and adjustment the user...
