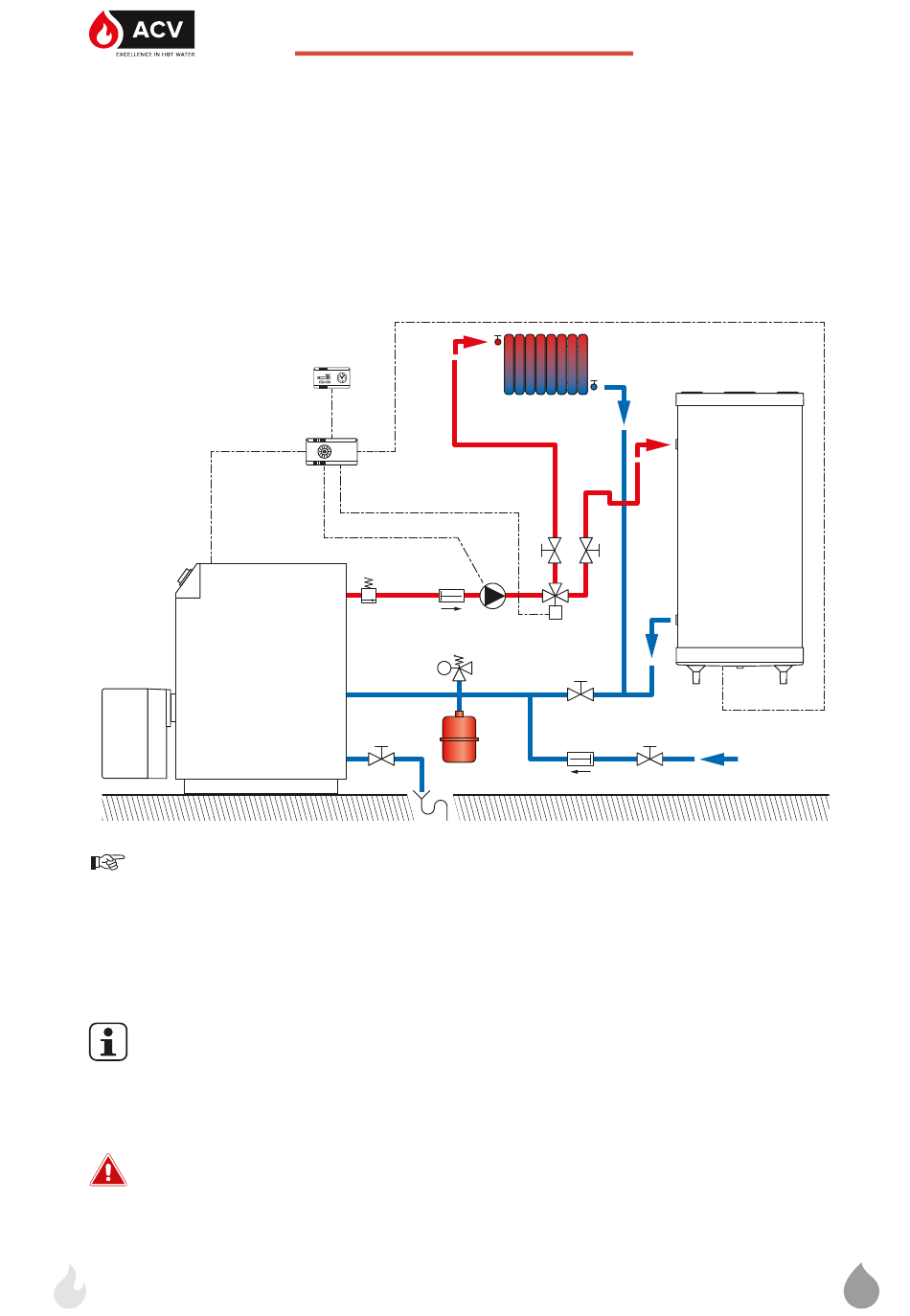

Kreislauf mit einer Umwälzpumpe, einem Mischventil und einer Regelung für die
Brauchwasserpriorität
1. Trennschieber Heizkreislauf
2. Rückschlagventil
3. Heizkreispumpe der Anlage
4. Motorbetriebenes Mischventil
5. Sicherheitsgruppe (3 bar)
6. Befüllventil Primärkreislauf
Wenn Sie ein ACV Regler oder eine andere einsetzen, sollen Sie gewährleisten dass
Sie die Starttemperatur der Heizungspumpe (3) oberhalb 43°C eingestellt haben.
ÖLANSCHLUSS
Allgemeine Anmerkung
Der Ölanschluss muss gemäß den geltenden örtlichen Normen erfolgen.
Wichtige Sicherheitsempfehlungen
Beachten Sie die technischen Daten und Sicherheitshinweise im technischen
Brennerhandbuch. Die Nichtbeachtung dieser Hinweise kann zu Schäden an der
Anlage führen und schwere oder tödliche Verletzungen verursachen.
28
Installation
7.
8. Entleerungshahn
9.
10. Regler für die Brauchwasserpriorität
11. Raumthermostat
11
10
9
3
2
5
7
8
N2 Condens: 664Y5000 • D
Ausdehnungsgefäß Heizkreislauf
Automatischer Entlüfter
1
1
4
1
6
2
DE
