Brücke: nur zum Einlernen!
Bridge: for set-up only!
30

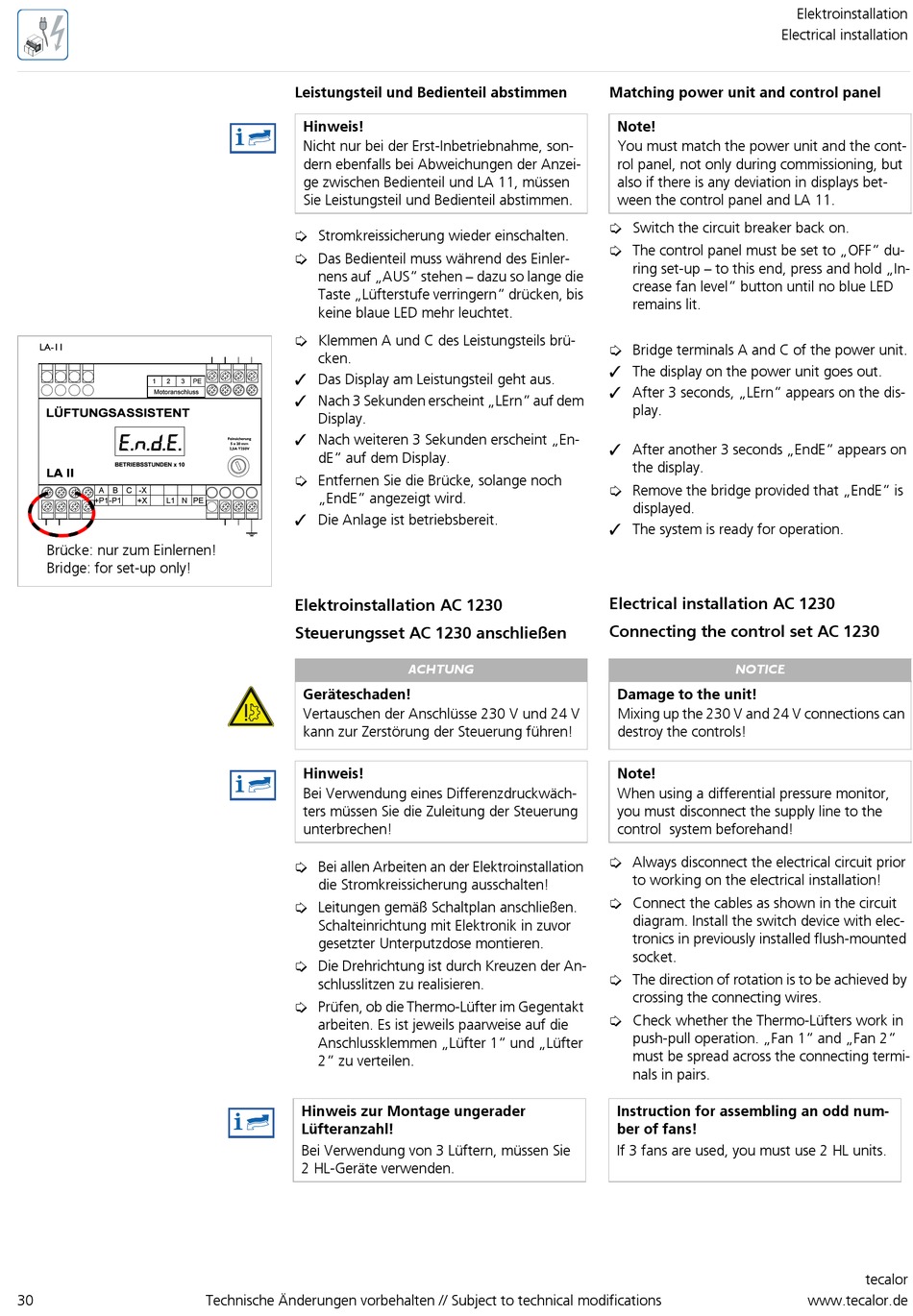

Leistungsteil und Bedienteil abstimmen

Hinweis!
Nicht nur bei der Erst-Inbetriebnahme, son-
dern ebenfalls bei Abweichungen der Anzei-
ge zwischen Bedienteil und LA 11, müssen
Sie Leistungsteil und Bedienteil abstimmen.
 Stromkreissicherung wieder einschalten.
 Das Bedienteil muss während des Einler-
nens auf „AUS" stehen – dazu so lange die
Taste „Lüfterstufe verringern" drücken, bis
keine blaue LED mehr leuchtet.
 Klemmen A und C des Leistungsteils brü-
cken.
 Das Display am Leistungsteil geht aus.
 Nach 3 Sekunden erscheint „LErn" auf dem
Display.
 Nach weiteren 3 Sekunden erscheint „En-
dE" auf dem Display.
 Entfernen Sie die Brücke, solange noch
„EndE" angezeigt wird.
 Die Anlage ist betriebsbereit.

Elektroinstallation AC 1230

Steuerungsset AC 1230 anschließen
Geräteschaden!
Vertauschen der Anschlüsse 230 V und 24 V
kann zur Zerstörung der Steuerung führen!
Hinweis!
Bei Verwendung eines Differenzdruckwäch-
ters müssen Sie die Zuleitung der Steuerung
unterbrechen!
 Bei allen Arbeiten an der Elektroinstallation
die Stromkreissicherung ausschalten!
 Leitungen gemäß Schaltplan anschließen.
Schalteinrichtung mit Elektronik in zuvor
gesetzter Unterputzdose montieren.
 Die Drehrichtung ist durch Kreuzen der An-
schlusslitzen zu realisieren.
 Prüfen, ob die Thermo-Lüfter im Gegentakt
arbeiten. Es ist jeweils paarweise auf die
Anschlussklemmen „Lüfter 1" und „Lüfter
2" zu verteilen.
Hinweis zur Montage ungerader
Lüfteranzahl!
Bei Verwendung von 3 Lüftern, müssen Sie
2 HL-Geräte verwenden.
Technische Änderungen vorbehalten // Subject to technical modifications
ACHTUNG
Electrical installation

Matching power unit and control panel

Note!
You must match the power unit and the cont-
rol panel, not only during commissioning, but
also if there is any deviation in displays bet-
ween the control panel and LA 11.
 Switch the circuit breaker back on.
 The control panel must be set to „OFF" du-
ring set-up – to this end, press and hold „In-
crease fan level" button until no blue LED
remains lit.
 Bridge terminals A and C of the power unit.
 The display on the power unit goes out.
 After 3 seconds, „LErn" appears on the dis-
play.
 After another 3 seconds „EndE" appears on
the display.
 Remove the bridge provided that „EndE" is
displayed.
 The system is ready for operation.

Electrical installation AC 1230

Connecting the control set AC 1230
NOTICE
Damage to the unit!
Mixing up the 230 V and 24 V connections can
destroy the controls!
Note!
When using a differential pressure monitor,
you must disconnect the supply line to the
control system beforehand!
 Always disconnect the electrical circuit prior
to working on the electrical installation!
 Connect the cables as shown in the circuit
diagram. Install the switch device with elec-
tronics in previously installed flush-mounted
socket.
 The direction of rotation is to be achieved by
crossing the connecting wires.
 Check whether the Thermo-Lüfters work in
push-pull operation. „Fan 1" and „Fan 2"
must be spread across the connecting termi-
nals in pairs.
Instruction for assembling an odd num-
ber of fans!
If 3 fans are used, you must use 2 HL units.
