13.2

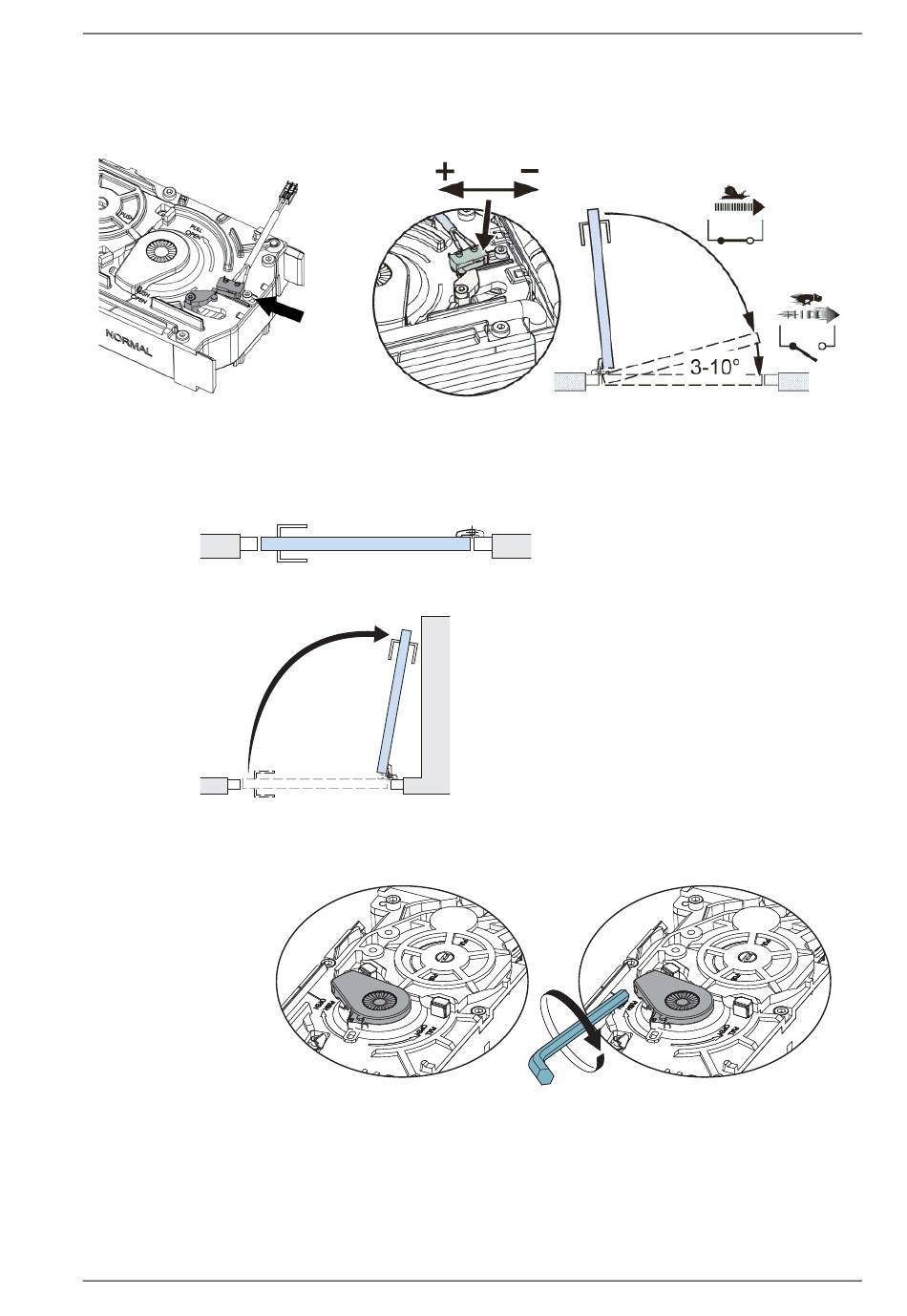

Mikroschalter-Set

Prüfen und justieren Sie den Mikroschalter, der den Lock-Kick bei Stromausfall steuert.
13.3 Einstellen des Türanschlags
a Schließen Sie die Tür.
b Öffnen Sie die Tür bis zur erforderlichen offenen Position, plus etwa 15 mm. Fixieren Sie das
Türblatt mit einem Bodenkeil.
c Wenn der Endanschlad auf der Oberseite des Antriebs ist, heben Sie ihn an und drehen ihn auf
der Verzahnung, so nah wie möglich an den Anschlagklotz (1). Nehmen Sie mit der Schraube
am Anschlagarm die nötige Feineinstellung vor (2).
1020527-DIde-DE-3.0
≈ 95°
1)
Ausgabe vom 2021-06-17
2)
13 Inbetriebnahme
