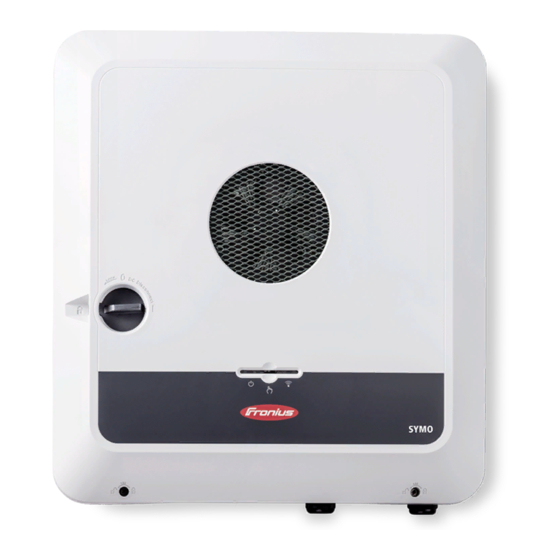

Fronius Symo GEN24 6.0 Plus Bedienungsanleitung
Netzgekoppelter wechselrichter
Vorschau ausblenden
Andere Handbücher für Symo GEN24 6.0 Plus:
- Bedienungsanleitung (144 Seiten) ,
- Schnellstartanleitung (12 Seiten) ,
- Kurzanleitung zur inbetriebnahme (8 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fronius Symo GEN24 6.0 Plus
Inhaltszusammenfassung für Fronius Symo GEN24 6.0 Plus
- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Bedienungsanleitung Fronius Symo GEN24 6.0 Plus / 8.0 Plus / 10.0 Plus Netzgekoppelter Wechselrichter 42,0426,0315,DE 008-14122020 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Seite 3: Inhaltsverzeichnis
Qualifiziertes Personal Angaben zu Geräuschemissions-Werten EMV-Maßnahmen Notstrom Datensicherheit Urheberrecht Schutzleiter-Anschluss Allgemeine Informationen Fronius Symo GEN24 Gerätekonzept Lieferumfang Bestimmungsgemäße Verwendung Thermisches Konzept Verschiedene Betriebsmodi Betriebsmodi - Symbolerklärung Betriebsmodus - Wechselrichter mit Batterie Betriebsmodus - Wechselrichter mit Batterie und mehreren Smart Metern... - Seite 4 Voraussetzungen für den Notstrom-Betrieb Übergang vom Einspeise-Betrieb in den Notstrom-Betrieb Übergang vom Notstrom-Betrieb in den Einspeise-Betrieb Notstrom und Energiespar-Modus Verkabelungsvariante inklusive Notstrom-Kreise und 3-poliger Trennung z.B. Österreich oder Austra- lien Funktionen Übergang vom Einspeise-Betrieb in den Notstrom-Betrieb Übergang vom Notstrom-Betrieb in den Einspeise-Betrieb Verkabelungsvariante all-polige Trennung z.B.
- Seite 5 Datenkommunikations-Kabel anschließen Modbus Teilnehmer Datenkommunikations-Kabel verlegen Batteriekommunikationskabel anschließen Abschlusswiderstände WSD (Wired Shut Down) installieren Wechselrichter schließen und in Betrieb nehmen Anschlussbereich/Gehäusedeckel des Wechselrichters schließen und in Betrieb nehmen Erst-Inbetriebnahme des Wechselrichters Button-Funktionen und LED Statusanzeige Installation mit der App Installation mit dem Browser Einstellungen - Webseite des Wechselrichters Benutzereinstellungen Benutzeranmeldung...
- Seite 6 Technische Daten Erklärung der Fußnoten Schaltpläne Notstromklemme - PV Point (OP) Schaltplan Fronius Symo GEN24 und BYD Battery-Box Premium HV Schaltplan Automatische Notstromumschaltung 3-polige doppelte Trennung - z. B. Österreich Schaltplan Automatische Notstromumschaltung 3-polige einfache Trennung - z. B. Australien Schaltplan Automatische Notstromumschaltung 3-polige doppelte Trennung mit ext.
-
Seite 7: Sicherheitsvorschriften
Sicherheitsvorschriften Erklärung Sicher- WARNUNG! heitshinweise Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. VORSICHT! Bezeichnet eine möglicherweise schädliche Situation. ▶ Wenn sie nicht gemieden wird, können leichte oder geringfügige Verletzungen sowie Sachschäden die Folge sein. -
Seite 8: Umgebungsbedingungen
Alle Sicherheits- und Gefahrenhinweise am Gerät in lesbarem Zustand halten, nicht beschädigen, nicht entfernen, nicht abdecken, überkleben oder übermalen. Das Gerät nur betreiben, wenn alle Schutzeinrichtungen voll funktionstüchtig sind. Falls die Schutzeinrichtungen nicht voll funktionstüchtig sind, besteht Gefahr für Leib und Leben des Bedieners oder Dritte, das Gerät und andere Sachwerte des Betreibers. -
Seite 9: Emv-Maßnahmen
Bei einer installierten automatischen Notstromversorgung, ist ein Warnhinweis - Not- stromversorgung (https://www.fronius.com/en/search-page, Artikelnummer: 42,0409,0275) am elektrischen Verteiler anzubringen. Bei Wartungs- und Installationsarbeiten im Hausnetz ist sowohl eine netzseitige Tren- nung als auch eine Deaktivierung des Ersatzstrombetriebes durch das Öffnen des inte- grierten DC-Trenners am Wechselrichter notwendig. -
Seite 10: Datensicherheit
Schieflast Bei der Dimensionierung von dreiphasigen Notstrom-Netzen müssen die Gesamt-Aus- gangsleistung und die Leistungen pro Phase des Wechselrichters berücksichtigt werden. WICHTIG! Der Wechselrichter darf nur im Rahmen der technischen Möglichkeiten betrieben wer- den. Ein Betrieb außerhalb der technischen Möglichkeiten kann zum Abschalten des Wechselrichters führen. -
Seite 11: Allgemeine Informationen
Allgemeine Informationen... -
Seite 13: Fronius Symo Gen24
Ursachen für eine zu hohe Gerätetemperatur können eine hohe Umgebungstemperatur oder eine nicht ausreichende Wärmeabfuhr sein (beispielsweise bei Einbau in Schalt- schränken ohne entsprechende Wärmeabfuhr). * Für Wechselrichter der Leistungsklasse Fronius GEN24 Plus. ** Bei geeigneter Batterie und entsprechender Verkabelung. Lieferumfang Gehäusedeckel... -
Seite 14: Bestimmungsgemäße Verwendung
Solarmodul-Eigenschaften berücksichtigen. Bestimmungen des Netzbetreibers für die Netzeinspeisung und Verbindungsmethoden berücksichtigen. Der Fronius GEN24 Wechselrichter ist ein netzgekoppelter Wechselrichter mit Notstrom- Funktion und kein Inselwechselrichter. Daher sind folgende Einschränkungen im Not- strom-Betrieb zu beachten: mindestens 2000 Betriebsstunden dürfen im Notstrom-Betrieb betrieben werden, es dürfen mehr als 2000 Betriebsstunden im Notstrom-Betrieb betrieben wer-... - Seite 15 HINWEIS! Risiko durch unzureichende Kühlung des Wechselrichters. Leistungsverlust des Wechselrichters kann die Folge sein. ▶ Den Lüfter nicht blockieren (beispielsweise durch Gegenstände, die durch den Berührungsschutz ragen). ▶ Die Lüftungsschlitze nicht abgedecken, auch nicht teilweise. ▶ Sicherstellen, dass die Umgebungsluft zu jeder Zeit ungehindert durch die Lüftungs- schlitze des Wechselrichters strömen kann.
-
Seite 16: Verschiedene Betriebsmodi
Energie. Fronius Ohmpilot für die Nutzung überschüssiger Energie zur Warmwasseraufbereitung. Zähler - Fronius Smart Meter für ein optimales Energiemanagement. Der Zähler kann im Schalt- schrank von Ihrem Elektroinstallateur montiert werden. Durch den Ein- satz von mehreren Smart Metern ist ein Energy Profiling möglich. Wei- tere Verbraucher oder Generatoren im System können gemessen und... -
Seite 17: Betriebsmodus - Wechselrichter Mit Batterie
Stromnetz versorgt die Verbraucher im System wenn nicht ausreichend Leistung von den PV-Modulen oder der Batterie zur Verfügung steht. Betriebsmodus - Um den Eigenverbrauch in Ihrem PV-System bestmöglich nützen zu können, kann eine Wechselrichter Batterie als Speicher verwendet werden. Die Batterie ist gleichstromseitig mit dem mit Batterie Wechselrichter gekoppelt. -
Seite 18: Betriebsmodus - Wechselrichter Mit Batterie, Ac-Gekoppelt An Weiterem Wechselrichter
Betriebsmodus - Wechselrichter mit Batterie, AC- 0 0 1 gekoppelt an wei- terem Wechsel- richter Betriebsmodus - WICHTIG! Wechselrichter Im Notstrombetrieb wird eine erhöhte Nominalfrequenz verwendet, um einen ungewoll- mit Batterie und ten Parallelbetrieb mit anderen Stromerzeugern zu vermeiden. Notstrom-Funk- tion Im voll ausgebauten Hybrid PV-System kann der Wechselrichter: Verbraucher im Haus versorgen. -
Seite 19: Betriebsmodus - Wechselrichter Mit Batterie Und Ohmpilot
Ohmpilot Betriebsmodus - WICHTIG! Wechselrichter Im voll ausgebauten Hybrid PV-System mit Fronius Ohmpilot kann der Ohmpilot bei mit Batterie, einem Stromausfall aus regelungstechnischen Gründen nicht betrieben werden. Daher Ohmpilot und ist es sinnvoll, den Ohmpilot außerhalb des Notstromzweiges zu installieren. -
Seite 20: Betriebsmodus - Wechselrichter Mit Batterie, Weiterem Wechselrichter Und Notstrom-Funktion
Betriebsmodus - Wechselrichter mit Batterie, wei- terem Wechsel- richter und Not- strom-Funktion Energiefluss- Beim Hybrid-Wechselrichter gibt es vier verschiedene Energiefluss-Richtungen: Richtung des Wechselrichters PV-Modul - Wechselrichter - Verbraucher/Netz PV-Modul - Wechselrichter - Batterie* Batterie - Wechselrichter - Verbraucher/Netz* Netz - Wechselrichter - Batterie* * Abhängig von den Einstellungen und den örtlichen Normen und Richtlinien. - Seite 21 Betriebszustand Beschreibung Energie wird je nach Bedarf gespeichert oder entnom- Normalbetrieb men. Batterie hat den vom Hersteller vorgegebenen oder Min. State of charge (SOC) den eingestellten minimalen SOC erreicht. Die Batterie erreicht kann nicht weiter entladen werden, bis eine neuerliche Ladung erfolgt.
-
Seite 22: Energiesparmodus
Der Wechselrichter wechselt in den Energiesparmodus wenn die Batterie leer ist und keine PV-Leistung zur Verfügung steht. Einzig die Kommunikation des Wechselrichters mit dem Fronius Smart Meter und Fronius Solar.Web wird aufrecht erhalten. Abschaltbedin- Wenn alle Abschaltbedingungen erfüllt sind, wechselt die Batterie innerhalb von 6 Minu- gungen ten in den Energiesparmodus. -
Seite 23: Anzeige Des Energiesparmodus
Anzeige des Während des Energiesparmodus: Energiesparmo- Betriebs-LED des Wechselrichter leuchtet orange siehe Button-Funktionen und LED Statusanzeige auf Seite 89. Die Webseite des Wechselrichters ist erreichbar. Alle verfügbaren Daten werden gespeichert und an Solar.web gesendet. Die aktuellen Daten sind auf Solar.web sichtbar. Der Energiesparmodus wird auf der Webseite des Wechselrichters und im Solar.web durch ein „i“... -
Seite 24: Geeignete Batterie
Geeignete Batterie BYD Battery-Box Fronius weist ausdrücklich darauf hin, dass es sich bei den Fremdbatterien nicht um Pro- Premium dukte von Fronius handelt. Fronius ist weder Hersteller, Inverkehrbringer oder Händler dieser Batterien. Fronius übernimmt für diese Batterien keinerlei Haftungen, Service oder Garantien. - Seite 25 Für den sichergestellten Betrieb mit einer BYD Battery-Box Premium, muss die nachste- hende Einschaltreihenfolge für das System immer eingehalten werden. DC-Trenner in die Schalterstellung „Aus“ stellen. Den Leitungs-Schutzschalter aus- schalten. Die Batterie einschalten. Den Leitungs-Schutzschalter einschalten. DC-Trenner in die Schalterstellung „Ein“ stellen.
-
Seite 26: Personen- Und Geräteschutz
Personen- und Geräteschutz Zentraler NA- Der Wechselrichter bietet die Möglichkeit, die integrierten AC-Relais als Kuppelschalter Schutz in Verbindung mit einem zentralen NA-Schutz zu verwenden (gemäß VDE-AR-N 4105:2018:11 §6.4.1). Dazu ist die zentrale Auslöseeinrichtung (Schalter) wie im Kapitel "WSD (Wired Shut Down)" beschrieben in die WSD-Kette zu integrieren. WSD (Wired Shut Die kabelgebundene Abschaltung WSD unterbricht die Netzeinspeisung des Wechsel- Down) -
Seite 27: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Anschlussbe- reich 2 x 4-polige DC Push-in Anschlussklemme Push-in Anschlussklemme WSD (Wired Shut Down) Push-in Anschlussklemmen Datenkommunikations-Bereich (Modbus, digitale Ein- und Ausgänge) 3-polige Push-in Anschlussklemme für PV Point (OP) 5-polige AC Push-in Anschlussklemme Kabeldurchführung/Zugentlastung AC 6-polige Erdungselektroden-Klemme Kabeldurchführung/Zugentlastung Datenkommunikations-Bereich... -
Seite 28: Abtrennung Des Anschlussbereichs
Abtrennung Anschlussbereich (10) 10 x DC-Kabeldurchführung (11) Optionale Kabeldurchführung (M16) (12) Optionale Kabeldurchführung (M16 - M20) (13) Optionale Kabeldurchführung (M16 - M32) (14) Optionale Kabeldurchführung (M16 - M25) Abtrennung des Durch die Abtrennung des Anschlussbereichs werden die hochspannungsführenden Lei- Anschlussbe- ter (DC und AC) von den Signalleitungen getrennt. -
Seite 29: Dc-Trennschalter
DC-Trennschalter Der DC-Trennschalter verfügt über 3 Schalterstellungen: Versperrt/Aus (Drehung nach links) WICHTIG! In den Schalterstellungen (1) und (3) kann der Wechselrichter gegen Ein-/Ausschal- ten mit einem handelsüblichen Vorhänge- schloss gesichert werden. Hierfür sind die nationalen Bestim- mungen zu berücksichtigen. Datenkommuni- Technical Data (WLAN) Modbus 0 Modbus 1... -
Seite 30: Betriebs-Led
Schaltet den Abschlusswiderstand für Modbus 0 (MB0) ein/aus. Modbus 0 (MB0) Switch Position 1: Abschlusswiderstand ein (Werkseinstellung) Position 0: Abschlusswiderstand aus Schaltet den Abschlusswiderstand für Modbus 1 (MB1) ein/aus. Modbus 1 (MB1) Switch Position 1: Abschlusswiderstand ein (Werkseinstellung) Position 0: Abschlusswiderstand aus Zur Bedienung des Wechselrichters. - Seite 31 VORSICHT! Gefahr durch Verpolung an den Anschlussklemmen durch unsachgemäßen Anschluss von externen Netzteilen. Schwere Sachschäden am Wechselrichter können die Folge sein. ▶ Polarität des externen Netzteils vor dem Anschließen mit einem geeigneten Mess- gerät prüfen. ▶ Die Kabel an den Ausgängen V+/GND polrichtig anschließen. WICHTIG! Bei Überschreitung der Gesamtleistung (6 W) schaltet der Wechselrichter die gesamte externe Spannungsversorgung ab.
-
Seite 33: Notstromvariante - Pv Point (Op)
Notstromvariante - PV Point (OP) -
Seite 35: Allgemeines
Allgemeines PV Point (OP) Mit dem PV Point können an der Opportu- nity Power (OP) Anschlussklemme bei Ausfall des öffentlichen Netzes einphasig elektrische Geräte bis zu einer maximalen Leistung von 3 kW versorgt werden, wenn dazu genügend Leistung von den Solar- modulen oder einer optionalen Batterie zur Verfügung steht. -
Seite 37: Notstromvariante - Full Backup
Notstromvariante - Full Backup... -
Seite 39: Allgemeines
Notstrom- aussetzungen erfüllt sein: Betrieb Der Wechselrichter muss aus der Geräteserie Fronius GEN24 6-10 kW Plus sein. Eine notstromfähige Batterie installieren und konfigurieren. Richtige Verkabelung des Notstrom-Systems in der Elektroinstallation bzw. verwen- den einer Umschaltbox der Fa. Enwitec (siehe Kapitel... - Seite 40 Befinden sich die Batterie und der Wechselrichter im Energiespar-Modus wird das Sys- tem über folgende Aktionen wieder aktiviert: Es ist ausreichend Energie von den PV-Modulen vorhanden. Das öffentliche Netz funktioniert wieder. Der Schalter der Batterie wird aus- und eingeschaltet.
-
Seite 41: Funktionen
Des Weiteren ist auch die Leistungsfähigkeit der angeschlossenen Batterie zu beachten. Übergang vom Das öffentliche Netz wird durch den wechselrichterinternen Netz- und Anlagen- Einspeise-Betrieb schutz (NA-Schutz) und durch den angeschlossenen Fronius Smart Meter über- in den Notstrom- wacht. Betrieb Ausfall des öffentlichen Netzes. -
Seite 42: Übergang Vom Notstrom-Betrieb In Den Einspeise-Betrieb
Einspeise- Öffentliches Netz wieder vorhanden. Betrieb Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und übermit- telt diese Information an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt. -
Seite 43: Verkabelungsvariante All-Polige Trennung Z.b. Deutschland, Frankreich
Des Weiteren ist auch die Leistungsfähigkeit der angeschlossenen Batterie zu beachten. Übergang vom Das öffentliche Netz wird durch den wechselrichterinternen Netz- und Anlagen- Einspeise-Betrieb schutz (NA-Schutz) und durch den angeschlossenen Fronius Smart Meter über- in den Notstrom- wacht. Betrieb Ausfall des öffentlichen Netzes. -
Seite 44: Übergang Vom Notstrom-Betrieb In Den Einspeise-Betrieb
Einspeise- Öffentliches Netz wieder vorhanden. Betrieb Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und übermit- telt diese Information an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt. -
Seite 45: Verkabelungsvariante All-Poliger Trennung Italien
Verkabelungsvariante all-poliger Trennung Italien Funktionen Messung und Übertragung der für das Energiemanagement und Solar.web benötig- ten Parameter durch den Fronius Smart Meter. Überwachung der Netzparameter Spannung und Frequenz durch den Wechselrich- ter. Trennen des öffentlichen Netzes, wenn die Netzparameter außerhalb der länderspe- zifischen Normen liegen, um einen Notstrom-Betrieb zu ermöglichen. -
Seite 46: Übergang Vom Notstrom-Betrieb In Den Einspeise-Betrieb
Einspeise- Öffentliches Netz wieder vorhanden. Betrieb Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und übermit- telt diese Information an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt. -
Seite 47: Installation
Installation... -
Seite 49: Allgemeines
Allgemeines Schnellver- Zur Montage des Anschlussbereichs- schluss-System Deckels sowie des Frontdeckels wird ein Schnellverschluss-System (3) eingesetzt. Das Öffnen und Schließen des Systems wird mit einer halben Umdrehung (180°) der Schraube mit Verliersicherung (1) in die Schnellverschlussfeder (2) realisiert. Das System ist Drehmoment unabhängig. HINWEIS! Risiko durch Verwendung von einem Bohrschrauber. -
Seite 50: Sicherheitssymbole
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Alt- geräte und Umsetzung in nationales Recht, müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Stellen Sie sicher, dass Sie Ihr gebrauchtes Gerät bei Ihrem Händler zurückgeben oder holen Sie Informationen über ein lokales, autorisiertes Sam- mel- und Entsorgungssystem ein. -
Seite 51: Standort-Wahl Und Montagelage
Standort-Wahl und Montagelage Standort-Wahl Bei der Standort-Wahl für den Wechselrichter folgende Kriterien beachten: des Wechselrich- ters Installation nur auf festem, nicht brenn- barem Untergrund. Max. Umgebungstemperaturen: -25 °C - +60 °C Relative Luftfeuchte: 0 - 100 % Bei Einbau des Wechselrichters in einen Schaltschrank oder einen ähnlichen abgeschlossenen Raum, mit Zwangs- belüftung für eine ausreichende Wärme-... -
Seite 52: Standort-Wahl Von Fremdbatterien
Um die Erwärmung des Wechselrichters so gering wie möglich zu hal- ten, den Wechselrichter keiner direkten Sonneneinstrahlung ausset- zen. Den Wechselrichter an einer geschützten Position montieren, bei- spielsweise unterhalb der Solarmodule, oder unter einem Dachvor- sprung. WICHTIG! Der Wechselrichter darf über einer Seehöhe von 4000 m nicht mehr montiert und betrieben werden. -
Seite 53: Symbolerklärung Der Montagelage
Symbolerklärung der Montagelage Der Wechselrichter ist für die senkrechte Montage an einer senkrech- ten Wand oder Säule geeignet. Der Wechselrichter ist für eine horizontale Montagelage geeignet. Der Wechselrichter ist für die Montage auf einer schrägen Fläche geeignet. Den Wechselrichter nicht auf einer schrägen Fläche mit den Anschlüssen nach oben montieren. - Seite 54 Den Wechselrichter nicht überhängend mit den Anschlüssen nach unten montieren. Den Wechselrichter nicht an der Decke montieren.
-
Seite 55: Montagehalterung Montieren Und Wechselrichter Einhängen
Montagehalterung montieren und Wechselrichter einhängen Auswahl des Je nach Untergrund entsprechende Befestigungsmaterialien verwenden, sowie die Emp- Befestigungsma- fehlung der Schraubendimension für die Montagehalterung beachten. terials Der Monteur ist für die richtige Auswahl des Befestigungsmaterials selbst verantwortlich. Beschaffenheit Die Montagehalterung (Symbolbild) dient der Montagehal- gleichzeitig als Schablone. -
Seite 56: Montagehalterung Auf Einem Mast Oder Träger Montieren
Montagehalte- Bei der Montage des Wechselrichters auf rung auf einem einem Mast oder Träger empfiehlt Fronius Mast oder Träger das Befestigungsset „Pole clamp“ (Bestell- montieren Nr. SZ 2584.000) der Firma Rittal GmbH. Mit dem Set „Pole clamp“ werden folgende Maße abgedeckt: eckiger Mast oder Träger mit einer... -
Seite 57: Montagehalterung Auf Montageschienen Montieren
Montagehalte- WICHTIG! rung auf Monta- Die Montagehalterung muss an mindes- geschienen mon- tens vier Punkten montiert werden. tieren Wechselrichter Seitlich am Wechselrichter befinden sich an der Montage- integrierte Haltegriffe, die das Anheben/ halterung Einhängen erleichtern. einhängen Den Wechselrichter von oben in die Mon- tagehalterung einhängen. -
Seite 58: Voraussetzungen Für Den Anschluss Des Wechselrichters
Voraussetzungen für den Anschluss des Wechsel- richters Zulässige Kabel An den Anschlussklemmen des Wechselrichters können Kabel mit folgendem Aufbau angeschlossen werden: Kupfer: rund eindrähtig Kupfer: rund feindrähtig bis Leiterklasse 4 AC-Anschlüsse mit Push-in Anschlussklemme* Je nach tatsächlicher Geräteleistung, ausreichend hohe Kabel-Querschnitte wählen! Anzahl der Feindrähtig mit Aderend‐... -
Seite 59: Kabelquerschnitt Des Ac-Kabels
AWG 26 - 16 AWG 26 - 16 AWG 26 - 16 LAN-Anschlüsse Fronius empfiehlt mindestens CAT 5 STP (Shielded Twisted Pair) Kabel und eine maximale Distanz von 100 m (109 yd). Kabelquerschnitt Bei serienmäßiger metrischer Verschraubung M32 mit Reduzierungsstück:... -
Seite 60: Kabelquerschnitt Des Dc-Kabels
Wechselrichter Pha- AC-Leis- maximale empfohlene tung Absicherung Absiche- rung Fronius Symo GEN24 6 kW 6000 W C 32 A C 16 A Fronius Symo GEN24 8 kW 8000 W C 32 A C 25 A Fronius Symo GEN24 10 kW... -
Seite 61: Wechselrichter Am Öffentlichen Netz Anschließen (Ac-Seite)
Wechselrichter am öffentlichen Netz anschließen (AC-Seite) Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Vor der Installation und Inbetriebnahme die Installationsanleitung und Bedienungs- anleitung lesen. ▶ Die Inbetriebnahme des Wechselrichters darf nur durch geschultes Personal und nur im Rahmen der technischen Bestimmungen erfolgen. -
Seite 62: Zulässige Kabel
Sicherstellen, dass sich der DC-Trenner in der Schalterstellung „Aus“ befindet. Die 5 Schrauben der Abdeckung des Anschlussbereiches mit einem Schrauben- dreher (TX20) und einer 180°-Drehung nach links lösen. Die Abdeckung des Anschlussbereiches vom Gerät nehmen. Die Verriegelung an der Rückseite der Anschlussklemme drücken und die AC- Anschlussklemme abziehen. - Seite 63 Phasenleiter Phasenleiter Phasenleiter Neutralleiter Schutzleiter Die AC-Anschlussklemme in den AC- Steckplatz stecken, bis diese einrastet. Die Hutmutter der Zugentlastung mit einem Drehmoment von 6-7 Nm befesti- gen.
-
Seite 64: Solarmodul-Stränge Am Wechselrichter Anschließen
Fehlbedienung und fehlerhaft durchgeführte Arbeiten können schwerwiegende Personen- und Sachschäden verursachen. Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten im Leistungsteil des Wechselrichters darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der technischen Bestimmungen erfolgen. Vor der Installation und Inbetriebnahme die Installationsanleitung und Bedienungsanleitung lesen. -
Seite 65: Multi Mpp Tracker Allgemein
Multi MPP Tra- Bei Multi MPP Tracker-Wechselrichtern stehen 2 voneinander unabhängige PV- cker allgemein Eingänge (MPP Tracker) zur Verfügung. Diese können mit einer unterschiedlichen Modulanzahl beschaltet werden. Bei der Erstinbetriebnahme MPP Tracker gemäß der jeweiligen Konfiguration einstellen (nachträglich auch im Menübereich „Anlagenkonfiguration“ unter Menüpunkt „Kompo- nenten“... -
Seite 66: Solarmodul-Stränge Am Wechselrichter Anschließen
PV Generator Einstellungen: PV1: ON PV2: OFF PV1 + PV2 (parallel geschaltet): ON WICHTIG! Die maximale Strombelastung einer ein- zelnen Anschlussklemme beträgt 25 A. PV‑Sammelstränge mit einem Summen- strom über 25 A müssen vor den Anschlussklemmen auf beide PV- Eingänge aufgeteilt werden (≤ 56,25 A). Die Steckverbindung für die Aufteilung des Summenstroms muss ausreichend dimen- sioniert, geeigenet und fachgerecht mon-... - Seite 67 Die DC-Kabel mit der Hand durch die DC- Durchführungen stoßen. WICHTIG! Die Kabel vor dem Abisolieren durch die DC-Durchführung stoßen, dadurch wird das Umbiegen/Abknicken von Ein- zeldrähten vermieden.
- Seite 68 Kabel-Querschnitt gemäß der Angaben in Zulässige Kabel ab Seite wählen. Von den Einzelleitern 12 mm abisolieren. Den Betätigungshebel der Anschluss- klemme durch Anheben öffnen und den abisolierten Einzelleiter in den jeweils vor- gesehenen Steckplatz bis zum Anschlag in die Anschlussklemme stecken. Danach den Betätigungshebel bis zum Einrasten schließen.
- Seite 69 Mit einem geeigneten Messgerät die Spannung und Polarität der DC-Verkabe- lung überprüfen. Beide DC-Anschluss- klemmen aus den Steckplätzen entneh- men. VORSICHT! Gefahr durch Verpolung an den Anschlussklemmen. Schwere Sachschäden am Wechselrichter können die Folge sein. ▶ Polarität der DC-Verkabelung mit einem geeigneten Messgerät prüfen.
-
Seite 70: Batterie Am Wechselrichter Anschließen
Batterie am Wechselrichter anschließen Batterie DC-Seite VORSICHT! anschließen Risiko durch das Betreiben der Batterie über der zulässigen Seehöhe, als die vom Hersteller angegeben. Das Betreiben der Batterie über der zulässigen Seehöhe, kann einen eingeschränkten Betrieb, den Ausfall des Betriebs sowie unsichere Zustände der Batterie zur Folge haben. - Seite 71 Kabel-Querschnitt gemäß der Angaben in Zulässige Kabel ab Seite wählen. Von den Einzelleitern 12 mm abisolieren. Den Betätigungshebel der Anschluss- klemme durch Anheben öffnen und den abisolierten Einzelleiter in den jeweils vor- gesehenen Steckplatz bis zum Anschlag in die Anschlussklemme stecken. Danach den Betätigungshebel bis zum Einrasten schließen.
- Seite 72 VORSICHT! Gefahr durch Verpolung an den Anschlussklemmen. Schwere Sachschäden am der PV-Anlage können die Folge sein. ▶ Polarität der DC-Verkabelung bei ein- geschalteter Batterie, mit einem geeigneten Messgerät prüfen. ▶ Die max. Spannung für den Batterie- eingang darf nicht überschritten wer- den (siehe Technische Daten Seite 139).
-
Seite 73: Notstrom - Pv Point (Op) Anschließen
Alle Lasten die über die OP-Anschlussklemme versorgt werden, müssen über einen Fehlerstrom-Schutzschalter abgesichert sein. Um die Funktionsweise dieses Fehlerstrom-Schutzschalters zu gewährleisten, muss eine Verbindung zwischen dem Neutralleiter N´ (OP) und der Erde hergestellt werden. Von Fronius empfohlenen Schaltplan siehe Notstromklemme - PV Point (OP) auf Seite 145. - Seite 74 Den Leitungs-Schutzschalter und DC- Trenner ausschalten. Sicherstellen, dass sich der DC-Trenner in der Schalterstellung „Aus“ befindet. Die 5 Schrauben der Abdeckung des Anschlussbereiches mit einem Schrauben- dreher (TX20) und einer 180°-Drehung nach links lösen. Die Abdeckung des Anschlussbereiches vom Gerät nehmen. VORSICHT! Gefahr durch fehlerhafte oder unsachgemäße Bohrungen.
- Seite 75 Die optionale Kabelführung mit einem Stu- fenbohrer aufbohren. Zugentlastung in die Bohrung einsetzen und mit dem vom Hersteller angegebenen Drehmoment befestigen. Das Netzkabel von unten durch die Zug- entlastung durchführen. Die OP-Anschlussklemme abziehen.
- Seite 76 Von den Einzelleitern 12 mm abisolieren. Der Kabel-Querschnitt muss zwischen 1,5 mm und 10 mm betragen. Den Betätigungshebel der Anschussklemme durch Anheben öffnen und den abisolier- ten Einzelleiter in den vorgesehenen Steckplatz bis zum Anschlag in die Anschlussklemme stecken. Danach den Betätigungshebel bis zum Einrasten schließen.
- Seite 77 Die OP-Anschlussklemme in den OP- Steckplatz stecken, bis diese einrastet. Die Hutmutter der Zugentlastung mit dem vom Hersteller angegebenen Drehmoment befestigen.
-
Seite 78: Notstrom - Full Backup Anschließen
Notstrom - Full Backup anschließen Allgemeines Die in diesem Dokument angeführten Beispiele (insbesondere Verkabelungsvarianten und Schaltpläne) dienen als Vorschlag. Diese Beispiele wurden sorgfältig entwickelt und erprobt. Sie können daher als Grundlage für eine Installation verwendet werden. Jede An- und Verwendung dieser Beispiele erfolgt auf eigene Gefahr und eigenes Risiko. WICHTIG! Es sind die geltenden nationalen Gesetze, Normen und Vorschriften sowie die Vorgaben des jeweiligen Netzbetreibers zu berücksichtigen und anzuwenden. -
Seite 79: Schaltplan
Notstrom-Kreise installiert werden. Die Versorgungsspannung für die Schütze K1 und K2 liefert das öffentliche Netz und muss nach dem Fronius Smart Meter an Phase 1 (L1) angeschlossen und entspre- chend abgesichert werden. Über einen Öffner Kontakt von Relais K3 wird die Versorgungsspannung der Schütze K1 und K2 unterbrochen. -
Seite 80: Verkabelungsvariante All-Poliger Trennung Z. B. Italien
Fehlerstrom-Schutzschalter der Notstrom-Kreise installiert werden. Die Versorgungsspannung für die Schütze K1 und K2 liefert das öffentliche Netz und muss nach dem Fronius Smart Meter an Phase 1 (L1) angeschlossen und entspre- chend abgesichert werden. Um die Funktion von Fehlerstrom-Schutzschaltern im Notstrom-Betrieb zu gewähr- leisten, muss die Verbindung zwischen Neutralleiter und Schutzleiter so nahe wie möglich am Wechselrichter aber jedenfalls vor dem ersten Fehlerstrom-Schutzschal-... -
Seite 81: Notstrom-Betrieb Testen
Fehlerstrom-Schutzschalter der Notstrom-Kreise installiert werden. Die Versorgungsspannung für die Schütze K1 und K2 liefert das öffentliche Netz und muss nach dem Fronius Smart Meter an Phase 1 (L1) angeschlossen und entspre- chend abgesichert werden. Die Ansteuerung der Schütze K1 und K2 erfolgt über den externen Netz- und Anla- genschutz (NA Schutz). -
Seite 82: Datenkommunikations-Kabel Anschließen
Auf Grund des hohen Datentransfers der Batterie, belegt die Batterie 2 Teilnehmer. Wird die Funktion „Wechselrichter-Steuerung über Modbus“ im Menübereich „Kommunikation“ → „Modbus“ aktiviert, sind keine Modbus Teilnehmer möglich. Daten senden und empfangen ist zum selben Zeitpunkt nicht möglich. Beispiel 1: Fronius Anzahl Anzahl Eingang Batterie Ohmpilot Primärzähler... -
Seite 83: Datenkommunikations-Kabel Verlegen
Datenkommuni- WICHTIG! kations-Kabel Werden Datenkommunikations-Kabel in den Wechselrichter eingeführt, folgende Punkte verlegen beachten: Je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Kabel die entsprechenden Blindstopfen aus dem Dichtungseinsatz entfernen und die Daten- kommunikations-Kabel einsetzen. In freie Öffnungen am Dichtungseinsatz unbedingt die entsprechenden Blindstopfen einsetzen. - Seite 84 Datenkabel zuerst durch die Hutmutter der Zugentlastung und danach durch die Gehäuseöffnung führen. Dichtungsring zwischen der Hutmutter und der Gehäuseöffnung einsetzen. Die Daten- kabel in die Kabelführung der Dichtung eindrücken. Danach die Dichtung bis zur Unterkante der Zugentlastung hin- eindrücken. Die Hutmutter der Zugentlastung mit einem Drehmoment von min.
-
Seite 85: Batteriekommunikationskabel Anschließen
WICHTIG! Eine unsachgemäß montierte Schirmung kann Störungen bei der Datenkommunika- tion verursachen. Von Fronius empfohlener Verdrahtungsvorschlag siehe auf Seite 146. Abschlusswi- Die Anlage ist möglicherweise ohne Abschlusswiderstände funktionsfähig. Dennoch wird derstände auf Grund von Interferenzen die Verwendung von Abschlusswiderständen gemäß der nachfolgenden Übersicht für eine einwandfreie Funktion empfohlen. -
Seite 87: Wsd (Wired Shut Down) Installieren
WSD (Wired Shut WICHTIG! Down) installie- Die Push-in Anschlussklemme WSD im Anschlussbereich des Wechselrichters, wird ab Werk standardmäßig mit einer Überbrückung ausgeliefert. Bei der Instal- lation von einer Auslöseeinrichtung oder einer WSD-Kette muss die Überbrückung entfernt werden. Beim ersten Wechselrichter mit angeschlossener Auslöseeinrichtung in der WSD-Kette, muss sich der WSD-Schalter auf Position 1 (Master) befinden. -
Seite 88: Wechselrichter Schließen Und In Betrieb Nehmen
Wechselrichter schließen und in Betrieb nehmen Anschlussbe- HINWEIS! reich/Gehäusede- ckel des Wech- Der Gehäusedeckel ist aus Sicherheitsgründen mit einer Verriegelung ausgestat- selrichters tet, die ein Einschwenken des Gehäusedeckels am Wechselrichter nur bei ausge- schließen und in schaltetem DC-Trenner ermöglicht. ▶ Gehäusedeckel nur bei ausgeschaltetem DC-Trenner am Wechselrichter Betrieb nehmen einhängen und einschwenken. -
Seite 89: Button-Funktionen Und Led Statusanzeige
Über die Kommunikations-LED wird der Status der Verbindung angezeigt. Für die Herstellung der Verbindung sind die einzelnen Schritte im Fronius Solar.web live App durchzuführen. Sensor-Funktionen 1x = WLAN Accesspoint (AP) wird geöffnet. blinkt blau 2x = Wi-Fi Protected Setup (WPS) wird aktiviert. -
Seite 90: Installation Mit Der App
Der Wechselrichter führt eine Aktualisierung durch. blinken blau Installation mit Für die Installation wird die App „Fronius Solar.start“ benötigt. Abhängig von dem End- der App gerät mit dem die Installation durchgeführt wird, ist die App auf der jeweiligen Plattform erhältlich. -
Seite 91: Installation Mit Dem Browser
Produkt auswählen zu dem die Verbindung hergestellt werden soll. Den Accesspoint durch Berühren des Sensors 1x öffnen → Kommunikations-LED: blinkt blau. Dem Installationsassistenten in den einzelnen Bereichen folgen und abschließen. Systemkomponenten im Solar.web hinzufügen und die PV-Anlage in Betrieb neh- men. - Seite 92 In der Adressleiste des Browsers die IP-Adresse 169.254.0.180 eingeben und bestätigen. Der Installationsassistent wird geöffnet. Dem Installationsassistenten in den einzelnen Bereichen folgen und die Installation abschließen. Die Systemkomponenten im Solar.web hinzufügen und die PV-Anlage in Betrieb nehmen. Der Netzwerk-Assistent und das Produkt-Setup können unabhängig voneinander durch- geführt werden.
-
Seite 93: Einstellungen - Webseite Des Wechselrichters
Einstellungen - Webseite des Wech- selrichters... -
Seite 95: Benutzereinstellungen
Benutzereinstellungen Benutzeranmel- Webseite des Wechselrichters im Browser aufrufen. dung Im Menübereich „Anmelden“ mit Benutzernamen und Passwort anmelden, oder im Menübereich „Benutzer“ die Schaltfläche „Benutzeranmeldung“ klicken und mit Benutzernamen und Passwort anmelden. WICHTIG! Abhängig von der Berechtigung des Benutzers können Einstellungen in den einzelnen Menübereichen getätigt werden. -
Seite 96: Anlagenkonfiguration
Primärzähler Für einen einwandfreien Betrieb mit weiteren Energie-Erzeugern und im Notstrom- Betrieb Full Backup ist es wichtig, dass der Fronius Smart Meter am Einspeisepunkt montiert ist. Der Wechselrichter und weitere Erzeuger müssen über den Fronius Smart Meter mit dem öffentlichen Netz verbunden sein. -
Seite 97: Sicherheit
für Notstrom konfiguriert wurden. Der Zähler muss im Einspeisepunkt montiert und konfi- guriert werden. WICHTIG! Bei der Konfiguration des Notstrom-Modus „PV Point“ müssen die Hinweise des Kapitels Sicherheit auf Seite beachtet werden. Notstrom-Nennspannung Bei aktiviertem Notstrom-Betrieb muss die Nennspannung des öffentlichen Netzes aus- gewählt werden. -
Seite 98: Demand Response Modes (Drm)
Demand Hier kann für das Länder-Setup Australien ein Wert für die Scheinleistungs-Aufnahme Response Modes und die Scheinleistungs-Abgabe eingetragen werden. (DRM) -
Seite 99: Energiemanagement
Sind weitere dezentrale Erzeuger im Haushalt installiert, welche in die Eigenverbrauchs- Regelung des Fronius Hybrid Wechselrichters eingebunden sind, muss diese Einstellung aktiviert werden. Dadurch kann Energie aus dem Hausnetz über den Fronius GEN24 Plus Wechselrichter in die Batterie geladen werden. Die Leistungsaufnahme des Fronius GEN24 Plus Wechselrichters kann durch die Angabe einer maximalen AC-Leistung (AC max.) eingeschränkt werden. -
Seite 100: Beispiele Batteriesteuerungsvorgaben
ternacht zu definieren. Beispiel: Eine Vorgabe von 22:00 bis 06:00 Uhr muss mit zwei Einträgen „22:00 - 24:00 Uhr“ und „00:00 - 06:00 Uhr“ erstellt werden. Beispiele für die Batteriesteuerungsvorgaben sind im nachfolgenden Kapitel zu finden. Beispiele Batte- Diese Beispiele dienen zur Veranschaulichung der Energieflüsse. Wirkungsgrade wer- riesteuerungsvor- den nicht berücksichtigt. - Seite 101 Beispiel Batteriesystem inklusive zweitem Erzeuger im Haus PV-Anlage an Wechselrichter: 1000 W Leistung in die Batterie: 2500 W Leistungsaufnahme (AC) des Wechselrichters: 1500 W Zweiter Erzeuger im Hausnetz: 2000 W Eingestellte Zielgröße am Einspeisepunkt: Einspeisung in das öffentliche Netz: Verbrauch im Haus: 500 W Beispiel Batteriesystem inklusive zweitem Erzeuger im Haus (mit AC max.
-
Seite 102: Lastmanagement
Eingestellte Zielgröße am Einspeisepunkt: Einspeisung in das öffentliche Netz: 500 W Verbrauch im Haus: 500 W Lastmanagement Prioritäten Falls zusätzliche Komponenten (z. B. Batterie, Ohmpilot) im System vorhanden sind, können hier die Prioritäten eingestellt werden. Geräte mit höherer Priorität werden zuerst angesteuert und danach, falls noch überschüssige Energie zur Verfügung steht, die wei- teren. -
Seite 103: System
Gebiet“ und „Zeitzone Ort“ eingeben bzw. auswählen. Die Schaltfläche „Speichern“ klicken. Update Alle verfügbaren Updates werden auf der Produktseite sowie in dem Bereich der „Down- load Suche“ unter www.fronius.com bereitgestellt. Firmware Aktualisierung Die Firmware-Datei in das „Datei hier ablegen“ Feld ziehen, oder über „Datei auswählen“ auswählen. -
Seite 104: Lizenzmanager
Die Schaltfläche „Fernwartung aktivieren“ klicken. Der Fernwartungszugang für den Fronius Support ist aktiviert. WICHTIG! Der Fernwartungszugang ermöglicht ausschließlich dem Fronius Technical Support, über eine gesicherte Verbindung auf den Wechselrichter zuzugreifen. Dabei werden Diagno- sedaten übermittelt, die zur Problembehandlung herangezogen werden. Den Fernwar- tungszugang nur nach Aufforderung vom Fronius Support aktivieren. - Seite 105 Verbindung zu der Webseite des Wechselrichters herstellen. Seriennummer und Verfikationscode (VCode) vom defekten sowie Austauschgerät eingeben. Die Seriennummer und der VCode befinden sich am Leistungsschild des Wechselrichters (siehe Kapitel Warnhinweise am Gerät auf Seite 49). Die Schaltfläche „Offline-Lizenzierung starten“ klicken. Die Service-Datei mit Klick auf die Schaltfläche „Service-Datei herunterladen“...
-
Seite 106: Kommunikation
Protokolle, Server-Adressen und Ports für die erfolgreiche Datenübertragung erlaubt sein: Tcp fronius-se-iot.azure-devices.net:8883 Tcp fronius-se-iot-telemetry.azure-devices.net:8883 Tcp fronius-se-iot-telemetry.azure-devices.net:443 Udp sera-gen24.fronius.com:1194 (213.33.117.120:1194) Tcp froniusseiot.blob.core.windows.net:443 LAN: Hostname eingeben. Art der Verbindung „automatisch“ oder „statisch“ auswählen. Bei Verbindungsart „statisch“ - IP-Adresse, Subnetz-Maske, DNS und Gateway ein- geben. -
Seite 107: Accesspoint
Accesspoint: Der Wechselrichter dient als Accesspoint. Ein PC oder Smart Device verbindet sich direkt mit dem Wechselrichter. Es ist keine Verbindung mit dem Internet möglich. In die- sem Menübereich können „Netzwerk-Name (SSID)“ und „Netzwerk-Schlüssel (PSK)“ vergeben werden. Modbus Modbus RTU-Schnittstelle 0 / 1 Wird eine der beiden Modbus RTU Schnittstellen auf Slave gestellt, stehen folgende Ein- gabefelder zur Verfügung: „Baudrate“... - Seite 108 Wechselrichter-Steuerung über Modbus Wenn diese Option aktiviert ist, erfolgt die Wechselrichter-Steuerung über Modbus. Zur Wechselrichter-Steuerung gehören folgende Funktionen: Ein / Aus Leistungsreduktion Vorgabe eines konstanten Power Factors (cos Phi) Vorgabe einer kkonstanten Blindleistung...
-
Seite 109: Sicherheits- Und Netzanforderungen
Mit dem Wechselrichter wird die PV-Leistung, die nicht ins Netz eingespeist werden darf, in die Batterie geladen und/oder vom Fronius Ohmpilot verwendet und geht somit nicht verloren. Die Einspeisebegrenzung wird nur aktiv, wenn die eingespeiste Leistung höher als die eingestellte Leistungsreduzierung ist. Es wird zuvor die Batterie geladen bzw. die Energie am Fronius Ohmpilot verbraucht. -
Seite 110: Dynamische Leistungsregelung Mit Mehreren Wechselrichtern
In diesem Beispiel dürfen am Netzeinspeisepunkt nur 3000 W ins Netz eingespeist werden. Lasten, die sich zwischen Wechselrichter und Netzeinspeisepunkt befinden, können jedoch durch zusätzliche Einspeisung des Wechselrichters versorgt werden und werden ausgeregelt. Dynamische Leis- WICHTIG! tungsregelung Bei Verwendung von 2 Wechselrichtern ist keine Null-Einspeisung möglich. mit mehreren Wechselrichtern Beispiel: 9 kW (P... -
Seite 111: I/O-Leistungsmanagement
Einstellungen auf der Webseite des Symo GEN24 Wechselrichters: Im Menübereich „Anlagenkonfiguration“ → „Komponenten“ den Zähler am Einspei- sepunkt konfigurieren. Einstellungen in der Anlagenüberwachung des SnapInverters: Im Menübereich „Einstellungen“ → „Zähler“ den Zähler am Einspeisepunkt konfigu- rieren. Im Menübereich „EVU-Editor“ → „Dynamische Leistungsreduzierung“ das Limit für gesamte Anlage aktivieren. -
Seite 112: Steuerungsprioritäten
Steuerungsprioritäten Zum Einstellen der Steuerungsprioritäten für den Rundsteuersignal Empfänger, der Ein- speisebegrenzung und die Steuerung über Modbus. 1 = höchste Priorität, 3 = niedrigste Priorität Anschluss- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechselrichters Schema - 4 können gemäß Anschluss-Schema miteinander verbunden werden. Relais Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einsei-... -
Seite 113: Einstellungen I/O-Leistungsmanagement - 4 Relais
Einstellungen I/O- Leistungsma- nagement - 4 Relais... -
Seite 114: Anschluss-Schema - 3 Relais
Anschluss- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechselrichters Schema - 3 können gemäß Anschluss-Schema miteinander verbunden werden. Relais Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einsei- tig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden. -
Seite 115: Einstellungen I/O-Leistungsmanagement - 3 Relais
Einstellungen I/O- Leistungsma- nagement - 3 Relais... -
Seite 116: Anschluss-Schema - 2 Relais
Anschluss- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechselrichters Schema - 2 können gemäß Anschluss-Schema miteinander verbunden werden. Relais Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einsei- tig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden. -
Seite 117: Einstellungen I/O-Leistungsmanagement - 2 Relais
Einstellungen I/O- Leistungsma- nagement - 2 Relais... -
Seite 118: Anschluss-Schema - 1 Relais
Anschluss- Die Rundsteuer-Signalempfänger und die I/Os Anschlussklemme des Wechselrichters Schema - 1 können gemäß Anschluss-Schema miteinander verbunden werden. Relais Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 Kabel empfohlen und die Schirmung muss einsei- tig an der Push-in Anschlussklemme des Datenkommunikations-Bereichs (SHIELD) angeschlossen werden. -
Seite 119: Einstellungen I/O-Leistungsmanagement - 1 Relais
Einstellungen I/O- Leistungsma- nagement - 1 Relais Autotest Beschreibung (CEI 0-21) Mit dem „Autotest“ kann die in Italien normativ geforderte Schutzfunktion zur Überwa- chung der Spannungs- und Frequenz-Grenzwerte des Wechselrichters bei der Inbetrieb- nahme überprüft werden. Im Normalbetrieb überprüft der Wechselrichter ständig den aktuellen Spannungs- und Frequenz-Istwert des Netzes. - Seite 120 Die Einstellung der Grenzwerte erfolgt im Menübereich „Grid Code“. Der Zugriffs-Code für den Menübereich „Grid Code“ entspricht dem Installateurscode (PROFI-Menü) und wird nur nach einem schriftlichen Antrag an Fronius zur Verfügung gestellt. Ein entsprechendes Antragsformular ist beim nationalen technischen Support...
-
Seite 121: Optionen
Optionen... -
Seite 123: Überspannungs-Schutzeinrichtung Spd
Seite 89). Auf der Webseite des Wechselrichters im Menübereich "System" → "Event Log" oder im Benutzermenü unter "Benachrichtigungen" sowie im Fronius Solar.web wird der Fehler- code "1030 WSD Open" angezeigt. In diesem Fall muss der Wechselrichter von einem autorisierten Fachbetrieb instand gesetzt werden. -
Seite 124: Installation
Gefahr durch fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Einbau und Anschluss einer Überspannungs-Schutzeinrichtung SPD darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der technischen Bestim- mungen erfolgen. ▶ Sicherheitsvorschriften beachten. Den Leitungs-Schutzschalter ausschalten. - Seite 125 Die 2 Schrauben an der Unterseite des Gehäusedeckels mit einem Schraubendre- her (TX20) und einer 180°-Drehung nach links lösen. Anschließend den Gehäuse- deckel an der Unterseite vom Wechsel- richter anheben und nach oben aushängen. Die 5 Schrauben der Abdeckung des Anschlussbereiches mit einem Schrauben- dreher (TX20) und einer 180°-Drehung nach links lösen.
- Seite 126 Die DC Push-in Anschlussklemmen aus den Steckplätzen entfernen und von den Kabel abschließen (nur bei bereits existie- render Installation notwendig). Die mitgelieferten PV+/PV- Kabel an den jeweiligen Anschlüssen anschließen. WICHTIG! Beim Anschluss die Beschriftung der Kabel beachten. Die mitgelieferten Kabel an den jeweiligen Anschlüssen am Print anschließen.
- Seite 127 Den Print in den Wechselrichter einsetzen und mit den 4 mitgelieferten Schrauben (TX20) und einem Drehmoment von 1,0 ‑ 1,2 Nm befestigen. Den Schutzleiter mit einem Kabel-Quer- schnitt von min. 6 mm² am ersten Eingang von unten an der Erdungselektroden- Klemme mit einem Schraubendreher (TX20) und einem Drehmoment von 1,8 - 2 Nm befestigen.
- Seite 128 Die DC Push-in Anschlussklemmen mit einem hörbaren Klick in den jeweiligen Steckplatz anschließen. Abtrennung des Anschlussbereichs wieder einsetzen. * Den Schutzleiter in den integrierten Kabelkanal verlegen. WICHTIG! Beim Einsetzen der Abtrennung des Anschlussbereichs darauf achten, dass der Schutzleiter nicht geknickt, einge- klemmt, gequetscht oder sonst irgendwie beschädigt wird.
- Seite 129 Signalkabel unter Berücksichtigung der Beschriftung an die Push-in Anschluss- klemme WSD auf den Steckplätzen IN- und IN+ anschließen. Kontrollieren ob sich der WSD-Switch auf Position 1 befindet, gegebenfalls einstellen (Werkseinstellung: Position 1). Die Abdeckung auf den Anschlussbereich setzen. Die 5 Schrauben in der angegebe- nen Reihenfolge mit einem Schraubendre- her (TX20) und einer 180°-Drehung nach rechts befestigen.
-
Seite 130: Wechselrichter In Betrieb Nehmen
Den Gehäusedeckel von oben am Wech- selrichter einhängen. Den unteren Teil des Gehäusedeckels andrücken und die 2 Schrauben mit einem Schraubendreher (TX20) und einer 180°- Drehung nach rechts befestigen. Wechselrichter in Solarmodul-Stränge (+/-) verbinden. Die Betrieb nehmen am Wechselrichter angeschlossene Batte- rie einschalten. -
Seite 131: Anhang
Anhang... -
Seite 133: Pflege Und Wartung
▶ Der Anschlussbereich darf nur von lizenzierten Elektro-Installateuren geöffnet wer- den. ▶ Der separate Bereich der Leistungsteile darf nur durch Fronius-geschultes Service- personal geöffnet werden. ▶ Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor dem Wechselrichter spannungsfrei sind. - Seite 134 Den Wechselrichter stromlos Schalten und die Entladezeit (2 Minuten) der Kondensa- toren sowie den Stillstand des Lüfters abwarten. Den DC-Trenner auf Schalterstellung „Aus“ schalten. Die Schrauben an der Unterseite des Gehäusedeckels mit einem Schraubendre- her (TX20) und einer 180°-Drehung nach links lösen.
-
Seite 135: Garantiebestimmungen
Garantiebestimmungen Fronius Werksga- Detaillierte, länderspezifische Garantiebedingungen sind im Internet erhältlich: rantie www.fronius.com/solar/garantie Um die volle Garantielaufzeit für Ihren neu installierten Fronius Wechselrichter oder Speicher zu erhalten, registrieren Sie sich bitte unter: www.solarweb.com. -
Seite 136: Beschreibung Der Notstrom-Komponenten
Beschreibung der Notstrom-Komponenten Beschreibung der Fronius Smart Meter 63A-3 50kA-3 480 V-3 UL Notstrom-Kom- Min. Spannung 230 (400) V 230 (400) V 384 V ponenten Max. Spannung 240 (415) V 240 (415) V 552 V Nennfrequenz 50 / 60 Hz... - Seite 137 K3, K6 und K7 - Reihen-Einbaurelais Anzahl der Wechsler Spulenspannung 12 V DC K4 und K5 - Installationsschütz Anzahl der Öffner 2 (20 A) Spulenspannung 230 V AC (2P) Nennfrequenz 50 / 60 Hz Min. Kurzschluss- 3 kA (Arbeitskontakte) strom Prüfnorm IEC 60947-4-1 Beispiele für Schütze und Relais nach IEC 60947-4-1:...
-
Seite 138: Statusmeldungen Und Behebung
Werk standardmäßig installierte Überbrückung entfernt und keine Auslöseeinrichtung installiert. Anzeige: Auf der Webseite des Wechselrichters im Menübereich "System" → "Event Log" oder im Benutzermenü unter "Benachrichtigungen" bzw. im Fronius Solar.web. Behebung: Bei ausgelöster Überspannungs-Schutzeinrichtung SPD muss der Wechsel- richter von einem autorisierten Fachbetrieb instand gesetzt werden. -
Seite 139: Technische Daten
Technische Daten Fronius Symo GEN24 6.0 Plus 8.0 Plus 10.0 Plus DC-Eingangsdaten MPP-Spannungsbereich 174 - 800 V 224 - 800 V 278 - 800 V (bei Nennleistung) Max. Eingangsspannung 1000 V bei 1000 W/m² / -10°C im Leerlauf Min. Eingangsspannung... - Seite 140 Fronius Symo GEN24 6.0 Plus 8.0 Plus 10.0 Plus 0 - 1 (einstellbar) Leistungsfaktor cos phi 0,7 - 1 (empfohlen) keine Max. zulässige Netzimpedanz Z am PCC Max. Ausgangs-Fehlerstrom pro Zeitdauer 80,7 A / 10 ms AC-Ausgangsdaten PV Point Max. Ausgangsleistung 4133 W (für 5 s)
- Seite 141 Fronius Symo GEN24 6.0 Plus 8.0 Plus 10.0 Plus Überspannungskategorie DC / AC 2 / 3 Verschmutzungsgrad Schalldruck 47 dB(A) Sicherheitsklasse (gemäß IEC62103) Schutzeinrichtungen DC-Isolationsmessung Warnung / Abschaltung bei R < 100 kOHM Verhalten bei DC-Überlast Arbeitspunkt-Verschiebung, Leistungsbegrenzung DC-Trennschalter integriert...
-
Seite 142: Trennvorrichtung
Option Überspannungs-Schutz (SPD) DC SPD Typ 1+2 GEN24 Kurzschlußfestigkeit PV (I 15 kA scpv Trennvorrichtung Thermische Trennvorrichtung integriert Externe Sicherung keine Mechanische Eigenschaften Trennanzeige mechanische Anzeige (rot) Fernmeldung der Verbindungsunter- Ausgang am Wechselkontakt brechung Gehäusematerial Thermoplastik UL-94-V0 IEC 61643-31 / DIN EN 50539-11 Prüfnormen UL1449 ed.4 / VDE 0185-305-3 Bbl. -
Seite 143: Schaltpläne
Schaltpläne... -
Seite 145: Notstromklemme - Pv Point (Op)
Notstromklemme - PV Point (OP) Schaltplan... -
Seite 146: Fronius Symo Gen24 Und Byd Battery-Box Premium Hv
Fronius Symo GEN24 und BYD Battery-Box Pre- mium HV Schaltplan... -
Seite 147: Automatische Notstromumschaltung 3-Polige Doppelte Trennung - Z. B. Österreich
Automatische Notstromumschaltung 3-polige dop- pelte Trennung - z. B. Österreich Schaltplan... -
Seite 148: Automatische Notstromumschaltung 3-Polige Einfache Trennung - Z. B. Australien
Automatische Notstromumschaltung 3-polige einfa- che Trennung - z. B. Australien Schaltplan... -
Seite 149: Automatische Notstromumschaltung 3-Polige Doppelte Trennung Mit Ext. Na-Schutz
Automatische Notstromumschaltung 3-polige dop- pelte Trennung mit ext. NA-Schutz Schaltplan... -
Seite 150: Automatische Notstromumschaltung 4-Polige Doppelte Trennung - Z. B. Deutschland
Automatische Notstromumschaltung 4-polige dop- pelte Trennung - z. B. Deutschland Schaltplan... -
Seite 151: Automatische Notstromumschaltung 4-Polige Einfache Trennung - Z. B. Frankreich, Spanien
Automatische Notstromumschaltung 4-polige einfa- che Trennung - z. B. Frankreich, Spanien Schaltplan... -
Seite 152: Automatische Notstromumschaltung 4-Polige Doppelte Trennung Mit Ext. Na-Schutz - Z. B. Italien
Automatische Notstromumschaltung 4-polige dop- pelte Trennung mit ext. NA-Schutz - z. B. Italien Schaltplan... -
Seite 153: Verdrahtungsplan - Überspannungs-Schutzeinrichtung Spd
Verdrahtungsplan - Überspannungs-Schutzeinrich- tung SPD Schaltplan... -
Seite 155: Abmessungen Des Wechselrichters
Abmessungen des Wechselrichters... -
Seite 157: Fronius Symo Gen24 6 -10 Kw
Fronius Symo GEN24 6 -10 kW Fronius Symo GEN24 6 - 10 kW... - Seite 160 FRONIUS INTERNATIONAL GMBH Froniusstraße 1 A-4643 Pettenbach AUSTRIA contact@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations...
