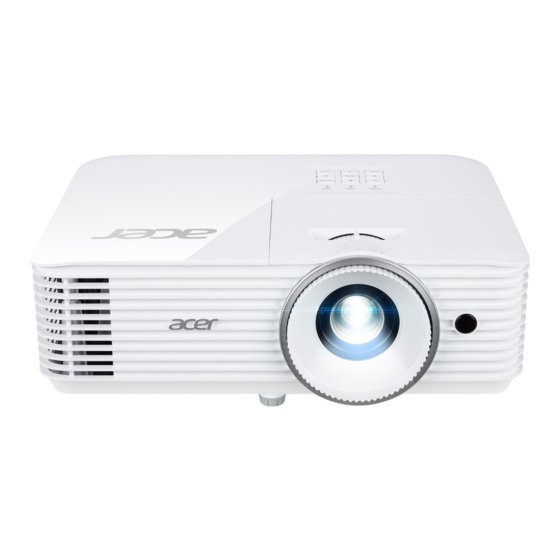

Acer H6522BD Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für H6522BD:
Inhaltsverzeichnis

Werbung

Quicklinks

Acer Projektor
H6522BD/V6510/H6518ST/X1527H/
H6523BD/E145F+/V150/E146S/
D656F/E147/HE-801K+/HT-800/
E145S+/M457/HE-803/H6517ABD+/
HV520/HE-802ST/AF610/GM514/
GM513/TH-420/HE-801ST+/HE-810/
VH-415/VH-413/H6517ST+/EV-F57/
H6522ABD/GM513S/BS-425/
VH-413S/DX525/X158H/KF320/
H6523ABD/H6541BD/H6541BD+/
X158HP/D1P1845/D1P1849/
D1P1848/D1P1915/D1P2001
Benutzerhandbuch
Copyright © 2020. Acer Incorporated.
Alle Rechte vorbehalten.
Acer-Projektor Bedienungsanleitung
Erste Ausgabe: 03/2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Acer H6522BD

Inhaltszusammenfassung für Acer H6522BD

  • Seite 1 Acer Projektor H6522BD/V6510/H6518ST/X1527H/ H6523BD/E145F+/V150/E146S/ D656F/E147/HE-801K+/HT-800/ E145S+/M457/HE-803/H6517ABD+/ HV520/HE-802ST/AF610/GM514/ GM513/TH-420/HE-801ST+/HE-810/ VH-415/VH-413/H6517ST+/EV-F57/ H6522ABD/GM513S/BS-425/ VH-413S/DX525/X158H/KF320/ H6523ABD/H6541BD/H6541BD+/ X158HP/D1P1845/D1P1849/ D1P1848/D1P1915/D1P2001 Benutzerhandbuch Copyright © 2020. Acer Incorporated. Alle Rechte vorbehalten. Acer-Projektor Bedienungsanleitung Erste Ausgabe: 03/2020...
  • Seite 2 Notieren Sie nachfolgend die Modellnummer, Seriennummer sowie Kaufdatum und -ort. Die Serien- und Modellnummer befinden sich auf dem Etikett an Ihrem Computer. Wenn Sie sich bezüglich Ihres Geräts an Acer Incorporated wenden, müssen Sie die Seriennummer, die Modellnummer und die Kaufdaten immer mit angeben.

  • Seite 3: Informationen Für Ihre Sicherheit Und Ihren Komfort

    Informationen für Ihre Sicherheit und Ihren Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel.

  • Seite 4: Auf Die Stromversorgung Achten

    • Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an internen Komponenten und ein Leck der Batterien zu vermeiden. • Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder Lampen die Folge sein kann.

  • Seite 5: Weitere Sicherheitshinweise

    Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf: • Das Netzkabel oder der Stecker ist beschädigt, hat einen Schnitt oder ist ausgefranst • Flüssigkeiten sind in das Produkt eingedrungen •...
  • Seite 6 • Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren. • Der Projektor sollte horziontal auf einem Tisch aufgestellt oder an einer Decke montiert werden. Der Neigungswinkel darf 6 Grad nicht überschreiten;...

  • Seite 7: Vorsicht Mit Dem Gehör

    Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Weitere Informationen zu den WEEE-(Waste from Electrical and Electronics Equipment - Elektro- und Elektronik-Alt- bzw. Schrottgeräte)- Richtlinien finden Sie unter http://www.acer-group.com/public/Sustainability/sustainability01.htm Hinweis zum Quecksilber Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw. Bildschirm enthalten: „Die Lampe enthält Quecksilber...

  • Seite 8: Das Allererste

    viii Das allererste Benutzungshinweise Was Sie tun sollten: • Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch. • Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.

  • Seite 9: Objektiv Reinigen

    Objektiv reinigen • Achten Sie darauf, vor Reinigung des Objektivs den Projektor abzuschalten, das Netzkabel zu ziehen und den Projektor mindestens 30 Minuten abkühlen zu lassen. • Entfernen Sie Staub mit einem Druckluftbehälter. • Wischen Sie das Objektiv mit einem speziellen Tuch zur Objektivreinigung ab.

  • Seite 11: Inhaltsverzeichnis

    Informationen für Ihre Sicherheit und Ihren Komfort Das allererste viii Benutzungshinweise viii Vorsichtsmaßnahmen viii Objektiv reinigen Einführung Produktmerkmale Lieferumfang Projektor - Übersicht Aussehen des Projektors Bedienfeld Fernbedienungslayout MHL- (Mobile High-Definition Link) Steuerung Inbetriebnahme Anschließen des Projektors Ein-/Ausschalten des Projektors Einschalten des Projektors Ausschalten des Projektors Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes...
  • Seite 12 Sprache Anhang Fehlerbehebung Liste mit LED- und Alarm-Definitionen Lampe wechseln (nur für Servicepersonal) Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...

  • Seite 13: Einführung

    • -Technologie • Ermöglicht die Projektion von 3D-Inhalten via DLP-Link-Technologie: Unterstützt Blu-ray 3D • Acer ColorBoost-Technologie zeigt naturgetreue Farben in lebhaften, lebensechten Bildern • Hohe Helligkeit und hohes Kontrastverhältnis • Acers intelligente LumiSense-Technologie kann Projektionsbilder automatisch basierend auf dem Anzeigeinhalt auf den angenehmsten visuellen Lichtstrom anpassen.

  • Seite 14: Lieferumfang

    Lieferumfang Der Projektor wird mit sämtlichen nachstehend gezeigten Komponenten geliefert. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Wenden Sie sich bitte sofort an Ihren Händler, falls etwas fehlen sollte. Projektor Netzkabel HDMI-Kabel (optional) VGA-Kabel (optional) Sicherheitskarte Bedienungsanleitung (optional) (optional) Quick Start Guide Panduan ringkas Ghid de pornire rapidă...
  • Seite 15 Hinweis: Verwenden Sie bei Projektion eines 4K2K-/60-Hz-Signals ein HDMI-Premium-zertifiziertes 4K2K-/60-Hz-Kabel, das 18 Gb/s Bandbreite unterstützt. Vertrauen Sie Kabeln mit dem Etikett...

  • Seite 16: Projektor - Übersicht

    Projektor - Übersicht Aussehen des Projektors Frontseite / Oberseite Beschreibung Beschreibung Lampenabdeckung Fokusring Luftauslass Fernbedienungsempfänger Bedienfeld Projektionsobjektiv Ein-/Aus-Taste 10 Objektivabdeckung Zoomring 11 Winkelverstellfüße Lufteinlass...

  • Seite 17: Rückseite

    Rückseite Beschreibung Beschreibung Netzanschluss Anschluss für Kensington™-Schloss HDMI-Anschluss Composite-Videoeingang HDMI- (MHL) Anschluss Audioeingang 5-V-Gleichspannungsausgang (Service) Audioausgangsanschluss Analoger PC-Signal-/HDTV-/ RS232-Anschluss Component-Videoeingangsanschlus Hinweis: Funktionen variieren je nach Modelldefinition.

  • Seite 18: Bedienfeld

    Bedienfeld Symbol Funktion Beschreibung POWER Ein-/Aus Betriebs-LED LAMP LAMPE Lampen-LED TEMP TEMP Temperatur-LED Siehe Beschreibung im Abschnitt „Ein-/ Ein-/Aus Ausschalten des Projektors“. Verwenden Sie die Tasten , um Richtungstasten Elemente auszuwählen oder Ihre Auswahl zu ändern. BACK BACK Rückkehr zur vorherigen Aktion. Hiermit wird eine andere Eingabequelle SOURCE SOURCE aktiviert.

  • Seite 19: Fernbedienungslayout

    Fernbedienungslayout Model No:T-2501 MC.JPQ11.003 Model No:J-25091 Model No:T-2502 MC.JQ011.004 MC.JPQ11.004 Model No:J-25021 Model No:J-25050 MC.JMV11.006 MC.JMV11.009 Symbol Funktion Beschreibung Infrarotsender Sendet Signale an den Projektor. Lesen Sie hierzu den Abschnitt „Ein-/Ausschalten des Ein-/Aus Projektors“.
  • Seite 20 Symbol Funktion Beschreibung MUTE Mit dieser Taste schalten Sie den Ton ein und aus. Mit dieser Taste wählen Sie das gewünschte RATIO Seitenverhältnis. Auswahl/Enter Mit dieser Taste bestätigen Sie Ihre Auswahl. Wdg./Pause Zum Starten/Anhalten der Wiedergabe drücken. Verwenden Sie die Aufwärts-/Abwärts-/Links-/ Richtungstasten Rechtstasten zum Auswählen von Elementen oder zum Ändern von Einstellungen.
  • Seite 21 Symbol Funktion Beschreibung Mit dieser Taste deaktivieren Sie vorübergehend die Videowiedergabe. Drücken Sie auf „HIDE“, um das Bild HIDE auszublenden. Drücken Sie erneut auf diese Taste, um das Bild wieder anzuzeigen. ZOOM IN Vergrößert die Projektoranzeige. Mit dieser Taste stellen Sie COMPOSITE VIDEO als VIDEO Eingangsquelle ein.

  • Seite 22: Mhl- (Mobile High-Definition Link) Steuerung

    MHL- (Mobile High-Definition Link) Steuerung MHL-Kontrollmodus Navigation MHL-Strg. verl. Nächster Modus MHL-Kontrollmodus Numerisch Nächster Modus MHL-Strg. verl. MHL-Kontrollmodus Multimedia Nächster Modus MHL-Strg. verl. Symbol Funktion Beschreibung Drücken Sie zum Umschalten zwischen den Modi SOURCE Navigation, Numerisch und Multimedia die „SOURCE“- Taste.
  • Seite 23 Symbol Funktion Beschreibung Verwenden Sie die Aufwärts-/Abwärts-/Links-/ Rechtstasten zum Auswählen von Elementen oder zum Richtungstasten Ändern von Einstellungen. (nur beim Navigation-Modus) • Mit „BACK“ kehren Sie im Menü einen Schritt zurück. Zurück/Beenden • Zum Verlassen der Datei. (nur beim Navigation-Modus) Zum Fortsetzen der Wiedergabe.

  • Seite 24: Inbetriebnahme

    Inbetriebnahme Anschließen des Projektors Smart-Geräte Vertoning Videoausgang Lautsprecher Projektionsfläche 3D-IR-Emitter...
  • Seite 25 Beschreibung Beschreibung Netzkabel RS232-Kabel Audiokabel WirelessHD-Dongle HDMI- (MHL) Kabel Wireless-Dongle VGA-auf-Component/HDTV-Adapter Kabelgebundene Fernbedienung VGA-Kabel LAN-Kabel 3 RCA Component-Kabel 12-V-Gleichspannungskabel RS232-Kabel 3D-Sync-Kabel Hinweis 1: Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet.

  • Seite 26: Ein-/Ausschalten Des Projektors

    Ein-/Ausschalten des Projektors Einschalten des Projektors Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken der „Power“-Taste am Bedienfeld oder der Fernbedienung ein. Die Betriebs-LED leuchtet daraufhin blau.

  • Seite 27: Ausschalten Des Projektors

    Ausschalten des Projektors Hallten Sie die Ein-/Austaste zum Abschalten des Projektors gedrückt. Die folgende Meldung erscheint: „Bitte erneut den Stromschalter drücken, um den Abschaltvorgang abzuschließen“ Drücken Sie noch einmal den Stromschalter. Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde.

  • Seite 28: Einstellen Des Projektionsbildes

    Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann. So heben Sie das Projektionsbild an bzw. senken es: Mit Hilfe der Winkelverstellfüße können Sie die Feineinstellung vornehmen. Winkelverstellfüße...

  • Seite 29: So Erhalten Sie Eine Bevorzugte Bildgröße Durch Justieren Der Entfernung Und Des Zoomfaktors

    So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen. • 1080p-Serie mit einem Zoomverhältnis von 1,1 und einem Projektionsverhältnis von 1,47~1,62:1 Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 2,0 bis 2,2 m von der Leinwand auf.
  • Seite 30 • 1080p-Serie mit einem Zoomverhältnis von 1,0 und einem Projektionsverhältnis von 0,5:1 Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 0,7 m von der Leinwand auf. 60" Gewünschte Bildgröße Höhe: 87 cm Von der Grundlinie bis zur Oberkante des Bildes...
  • Seite 31 • 1080p-Serie mit einem Zoomverhältnis von 1,1 und einem Projektionsverhältnis von 1,5~1,66:1 Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 2,0 bis 2,2 m von der Leinwand auf. 60" Gewünschte Bildgröße Höhe: 87 cm Von der Grundlinie...

  • Seite 32: Bedienelemente

    Funktion. Mit der „ENTER“-Taste rufen Sie das Untermenü einer Funktionseinstellung auf. Ihre Einstellungsänderung wird automatisch gespeichert, wenn das Menü beendet wird. Mit den Tasten „MENU“ / „BACK“ können Sie das Menü jederzeit schließen und zur Acer-Willkommensseite zurückkehren. Hinweis: Funktionen variieren je nach Modelldefinition.

  • Seite 33: Bildschirmmenüs (Osd-Menüs)

    Bildschirmmenüs (OSD-Menüs) Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs • Drücken Sie auf „MENU“ auf der Fernbedienung oder am Bedienfeld, um das OSD-Menü zu öffnen. • Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element auswählen.

  • Seite 34: Farbe

    Farbe LumiSense Acers intelligente LumiSense-Technologie kann Projektionsbilder automatisch basierend auf dem Anzeigeinhalt auf den angenehmsten visuellen Lichtstrom anpassen. Die Funktion verbessert deutlich die Sichtbarkeit dunkler Details sowie die Farbsättigung. • Aus: Standardeinstellung. • Normal: Wählen Sie zur Erfüllung des visuellen Effekts der Hervorhebung dunkler Details „Normal“.

  • Seite 35: Farbprofil

    Farbprofil Sie können alle Anzeigemodi als Referenzeinstellung des aktuellen „Benutzer 1“, „Benutzer 2“ oder „Benutzer 3“ wählen, außer diesen Modus selbst. Bei Auswahl des Anzeigemodus „Benutzer 1“ , „Benutzer 2“ und „Benutzer 3“ zeigt das OSD „Farbprofil“ und „Umben.“. Benutzer 1/Benutzer 2/Benutzer 3 sind der Standard. Wandfarbe Mit dieser Funktion können Sie die Farbdarstellung an die Wandfarbe angleichen.
  • Seite 36 Sie sich an den Händler in Ihrem Land. 3. Die ISF-Kalibrierung wird durch einen ISF-zertifizierten Techniker in Rechnung gestellt und durch eine Garantie abgedeckt; entsprechend übernimmt Acer keine Verantwortung für den Kalibrierungsdienst. Geringe Eingangsverzögerung Verwenden Sie diese Funktion, damit das projizierte Bild verzögerungsfrei angezeigt wird.
  • Seite 37 Umben. Benutzerm. umb. Beenden Wählen Enter 1. Bei Auswahl des Anzeigemodus „Benutzer 1“ , „Benutzer 2“ und „Benutzer 3“ zeigt das OSD „Farbprofil“ oder „Umben.“. 2. Zeitnahe Speicherung, wenn Nutzer den Namen ändert. 3. Es wird nur Englisch unterstützt. Wenn der Nutzer eine Systemsprache ändert, werden umbenannte Nutzer in englischen Buchstaben angezeigt.

  • Seite 38: Bild

    Bild Projektion • Vorderseite: Dies ist die werkseitige Standardeinstellung. • Rückseite: Kehrt das Bild um, so dass Sie es von einer Position hinter einem durchscheinenden Bildschirm projizieren können. • Decke hinten: Bei dieser Funktion wird das Bild gespiegelt und „auf den Kopf gestellt“. So kann das Projektionsbild eines an der Decke befestigten Projektors auf eine durchscheinende Leinwand geworfen werden.
  • Seite 39 Man. Hier korrigieren Sie Bildverzerrungen, die durch Kippen des Projektors Schrägposition entstehen. <Hinweis> Die Funktion Man. Schrägposition steht nicht zur Verfügung, wenn die Einstellung von Autom. Schrägposition auf „Ein“ gesetzt ist. H/V- H. Trapezkorr. Trapezkorrektur passen Sie die Bildverzerrung horizontal an und sorgen für ein quadratischeres Bild.
  • Seite 40 Abstimmung Diese Funktion synchronisiert die Signalfrequenz des Projektors mit der Grafikkarte. Wenn das Bild wackelt oder flimmert, können Sie mit dieser Funktion das Problem lösen. HDMI-Farbbereich Hiermit wird der Farbbereich der HDMI-Bilddaten eingestellt; gleichzeitig werden Fehler bei der Farbanzeige korrigiert. •...

  • Seite 41: Einstellung

    Hier wählen Sie ein bevorzugtes Startbild aus. Wenn Sie die Einstellung ändern, wird die neue Einstellung erst nach dem Schließen des OSD-Menüs wirksam. • Acer: Das Standard-Startbild des Acer-Projektors. • Benutzer: Das Bild, das durch die Funktion „Bildschirmaufnahme“ aufgenommen wurde, wird verwendet.
  • Seite 42 Sicherheit Sicherheit Dieser Projektor bietet dem Verwalter eine nützliche Sicherheitsfunktion, um die Benutzung des Projektors zu verwalten. Drücken Sie zur Änderung der „Sicherheit“-Einstellung „ENTER“. Wenn die Sicherheitsfunktion aktiviert ist, müssen Sie zuerst das „Administratorkennwort“ eingeben, bevor Sie die Sicherheitseinstellung vornehmen können. •...
  • Seite 43 Sicherheitskarte (siehe Zubehör im Karton) gedrukt. Der Projektor nimmt das einmalige Kennwort immer an, egal wie das Administratorkennwort lautet. • Wenden Sie sich bitte an ein Acer-Kundendienstzentrum, falls diese Sicherheitskarte und die Nummer verloren gegangen ist. Benutzerstartbild verrgl Standardmäßig ist die Funktion „Benutzerstartbild verrgl“ auf „Aus“...

  • Seite 44: Verwaltung

    Verwaltung ECO-Modus Wählen Sie „ECO“ oder „EcoPro“, um die Projektorlampe zu dämpfen, was zudem den Stromverbrauch verringert, Rauschen reduziert und die Lampenlebensdauer verlängert. („EcoPro“ macht die Lampe länger haltbar.) Wählen Sie „Aus“, um in den Normalmodus zu wechseln. <Hinweis> Wenn Lumisense, LumiSense+ oder BluelightShield auf „Ein“...
  • Seite 45 Wählen Sie „Ja“ und drücken Sie zum Rücksetzen des Lampenbetriebszeit-Zählers auf 0 Stunden „ENTER“. Information Zeigt Projektorinformationen wie Eingangsquelle, Signaltyp, Anzeigemodus, Seriennummer, Softwareversion und QR-Code Scannen Sie den QR-Code, wenn Sie per Mobilgerät eine Verbindung mit dem Acer-Projektor-Portal herstellen möchten. Hinweis: Funktionen variieren je nach Modelldefinition.

  • Seite 46: Audio

    Audio Lautstärke • Drücken Sie auf , um die Lautstärke zu verringern. • Drücken Sie auf , um die Lautstärke zu erhöhen. Stumm • Wählen Sie „Ein“, um die Tonausgabe verstummen zu lassen. • Wählen Sie „Aus“, um die Lautstärke wiederherzustellen. Ein-/ Diese Funktion erlaubt Ihnen die Lautstärke der Benachrichtigung Ausschaltlautstärke...

  • Seite 47: Sprache

    - DDD TriDef Media Player (Testversion): http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html Hinweis 3: „3D-L/R-Umkehrung“ ist nur bei aktiviertem 3D verfügbar. Hinweis 4: Wenn der Projektor eingeschaltet wird und 3D noch aktiviert ist, erscheint eine entsprechende Erinnerungsmeldung. Bitte ändern Sie die Einstellung je nach der geplanten Wiedergabe. Hinweis 5: Das WUXGA-Modell kann 24P 3D aufgrund der TI-ASIC- Pufferspeicherbeschränkung nicht skalieren;...

  • Seite 48: Anhang

    Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung Es wird kein Bild •...
  • Seite 49 Bild nur teilweise, • Im Fall eines falsch angezeigten Bildes: rollend oder • Führen Sie zuerst die oben beschriebenen falsch angezeigt Schritte für Punkt 2 zur Einstellung der (Bei Notebooks) Auflösung des Computers aus. • Schalten Sie die Ausgabeeinstellungen um, indem Sie z.B.
  • Seite 50 Das Bild ist bei Wenn Sie eine DVD wiedergeben, die im anamorphen oder einer DVD 16:9-Seitenverhältnis kodiert ist, müssen Sie Wiedergabe im gegebenenfalls die folgenden Einstellungen vornehmen: „Breitbild“- • Wenn Sie einen DVD-Titel im 4:3-Format Format wiedergeben, ändern Sie bitte über das OSD-Menü langgestreckt des Projektors das Format in 4:3.

  • Seite 51: Osd-Meldungen

    OSD-Meldungen Zustand Erläuterung Meldung • Gebläse versagt - Das Systemgebläse funktioniert nicht. Gebläse versagt. Die Lampe wird demnächst autom. Ausgeschaltet. • Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Bitte prüfen Sie die folgende Mitteilung.

  • Seite 52: Liste Mit Led- Und Alarm-Definitionen

    Liste mit LED- und Alarm-Definitionen LED-Meldungen Lampen_LED Temperatur_ Betriebs-LED Meldung Blau Netzsteckereingang Blinkt ein zu Blinkt ein zu Blinkt ein zu aus, 100 ms aus, 100 ms aus, 100 ms Standby Ein-/Austaste EIN Lampen-Neuversuch Schnell blinkend Ausschalten Schnell (Abkühlung im Gang) blinkend Ein-/Austaste aus (Kühlvorgang...

  • Seite 53: Lampe Wechseln (Nur Für Servicepersonal)

    Lampe wechseln (nur für Servicepersonal) Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus. Der Projektor erkennt automatisch die Betriebszeit der Lampe. Die Warnmeldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung.

  • Seite 54: Deckenmontage

    Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in einen soliden Bestandteil der Deckenkonstruktion, und befestigen Sie die Deckenmontagebasis an der Decke. Wählen sie die Längenkombination basierend auf der tatsächlichen Umgebung.
  • Seite 55 Typ 1: Verwenden Sie für die Standardgröße drei Halterungsschrauben zur Befestigung des Projektors an der Deckenmontagehalterung. Typ 2 und Typ 3: Alternativ nutzen Sie für die größere Größe die ausziehbaren Erweiterungen für besseren Halt. Typ 1: Typ 2: Typ 3: Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten.
  • Seite 56 Versstellen Sie gegebenenfalls den Winkel und die Position. 360° Schraubentyp B Unterlegscheibentyp Durchmesser (mm) Länge (mm) Groß Klein Schrauben M4 x 25 mm 55,00mm 55,00mm 8,00mm 313,50mm 107,00mm...

  • Seite 57: Technische Daten

    Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. ® Projektionssystem Computerkompatibilität IBM PCs und kompatible, Apple Macintosh, iMac und VESA- Standards: SXGA, XGA, VGA, SVGA, SXGA+, WXGA, WXGA+, WSXGA+ Videokompatibilität...
  • Seite 58 H6522BD/V6510/E145F+/V150/HE-801K+/HT-800/H6517ABD+/HV520/GM513/ TH-420/VH-413/H6522ABD/D1P1845/D1P1849 Auflösung 1080p-Auflösung von 1920 x 1080 • Maximal: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200) Seitenverhältnis Auto, Vollbild, 4:3, 16:9, L.Box Optisches Zoomverhältnis 1,1-fach Projektionsfaktor 1,47 – 1,62 (61 Zoll bei 2 m)
  • Seite 59 H6518ST/E146S/E145S+/HE-802ST/HE-801ST+/H6517ST+/GM513S/VH-413S/ D1P1848 Auflösung 1080p-Auflösung von 1920 x 1080 • Maximal: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200) Seitenverhältnis Auto, Vollbild, 4:3, 16:9, L.Box Optisches Zoomverhältnis 1,0-fach Projektionsfaktor 0,499 (100" bei 1,1 m) Projektionsobjektiv F = 2,8, f = 7,42 mm , manuelle Scharfstellung Projektionsbildschirmgröße...
  • Seite 60 X1527H/D656F/M457/AF610/HE-810/EV-F57/BS-425/DX525/KF320/H6541BD/ H6541BD+/X158HP/D1P1915 Auflösung 1080p-Auflösung von 1920 x 1080 • Maximal: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200) Seitenverhältnis Auto, 4:3, 16:9, L.Box Optisches Zoomverhältnis 1,1-fach Projektionsfaktor 1,50– 1,66 (60 Zoll bei 2 m) Projektionsobjektiv F = 1,98 ~ 2,03, f = 15,84 ~ 17,44 mm, Manueller Zoom und Fokus...
  • Seite 61 H6523BD/E147/HE-803/GM514/VH-415/H6522BD/H6522ABD/X158H/H6523ABD/ D1P2001 Auflösung 1080p-Auflösung von 1920 x 1080 • Maximal: UXGA (1600 x 1200), WSXGA+ (1680 x 1050), 1080p (1920 x 1080), WUXGA-RB (1920 x 1200) Seitenverhältnis Auto, 4:3, 16:9, L.Box Optisches Zoomverhältnis 1,1-fach Projektionsfaktor 1,47 – 1,62 (61 Zoll bei 2 m)

  • Seite 62: Kompatible Modi

    Kompatible Modi A. VGA analog VGA analog - PC-Signal Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] 640x480 31,5 640x480 37,9 640x480 37,5 640x480 43,3 640x480 61,9 SVGA 800x600 35,1 800x600 37,9 800x600 48,1 800x600 46,9 800x600 53,7 800x600 77,4 1024x768 48,4 1024x768 56,5 1024x768...

  • Seite 63: Hdmi Digital

    VGA analog - erweiterte Breitbild-Frequenz Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] WXGA 1280x768 47,8 1280x768 60,3 1280x768 68,6 1280x720 44,8 1280x720 92,9 1280x800 49,6 1280x800 119,909 101,6 1920x1200 1440x900 59,9 WSXGA+ 1680x1050 65,3 1920x1080 67,5 (1080P) 1366x768 47,7 WUXGA 1920x1200-RB 59,94 74,04 VGA analog - Component-Signal...
  • Seite 64 640x480 61,9 SVGA 800x600 35,1 800x600 37,9 800x600 48,1 800x600 46,9 800x600 53,7 800x600 77,4 1024x768 48,4 1024x768 56,5 1024x768 60,0 1024x768 68,7 1024x768 99,0 SXGA 1152x864 63,8 1152x864 67,5 1152x864 77,1 1280x1024 64,0 1280x1024 77,0 1280x1024 80,0 1280x1024 91,1 QuadVGA 1280x960 60,0...
  • Seite 65 1920x1200 WSXGA+ 1680x1050 65,3 1920x1080 67,5 (1080P) 1920x1080 56,3 (1080P) 1366x768 47,7 WUXGA 1920x1200-RB 59,94 74,04 HDMI - Videosignal Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] 480i 720x480 (1440x480) 59,94 (29,97) 15,7 576i 720x576 (1440x576) 50 (25) 15,6 480p 640x480 59,94/60 31,5 480p 720x480...
  • Seite 66 1080i (SbS, halb) 1920 x 1080 50 (25) 28,1 1080i (SbS, halb) 1920 x 1080 60 (30) 33,8 1080p (SbS, halb) 1920 x 1080 56,3 1080p (SbS, halb) 1920 x 1080 67,5 Horizontale Scanrate: 15 k-100 kHz Grafikquellen- Vertikale Scanrate: 24-120 Hz Monitorbereichsgrenzen Analog: 165 MHz...

  • Seite 67: Bestimmungen Und Sicherheitshinweise

    Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden.

  • Seite 68: Remarque À L'intention Des Utilisateurs Canadiens

    Hinweis: Für Benutzer in Kanada Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmungen ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Konform mit der russischen/ukrainischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten Hinweis: Die folgenden rechtlichen Informationen gelten nur für Modelle mit WLAN- und/oder Bluetooth-Funktionen.
  • Seite 69 TH-420/HE-801ST+/HE-810/VH-415/VH-413/H6517ST+/EV-F57/H6522ABD/GM513S/ BS-425/VH-413S/DX525/X158H/KF320/H6523ABD/H6541BD/H6541BD+/X158HP We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union harmoniza on legisla ons: Direc ve 2014/53/EU on Radio Equipment, RoHS Direc ve 2011/65/EU and ErP Direc ve 2009/125/EC. The following harmonized...

  • Seite 70: Federal Communications Commission Declaration Of Conformity

    Acer America Corporation 333 West San Carlos St., Suite 1500 San Jose, CA 95110 U. S. A. Tel: 254-298-4000 Fax: 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the...
