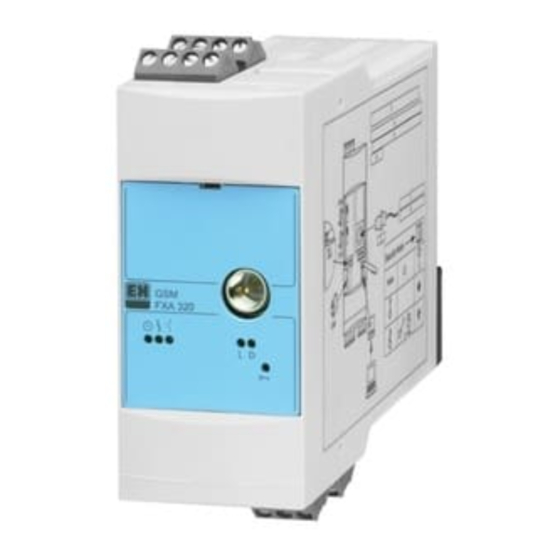

Endress+Hauser Fieldgate FXA320 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Gateways
  5. Fieldgate FXA320
  6. Betriebsanleitung

Endress+Hauser Fieldgate FXA320 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Fieldgate FXA320:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

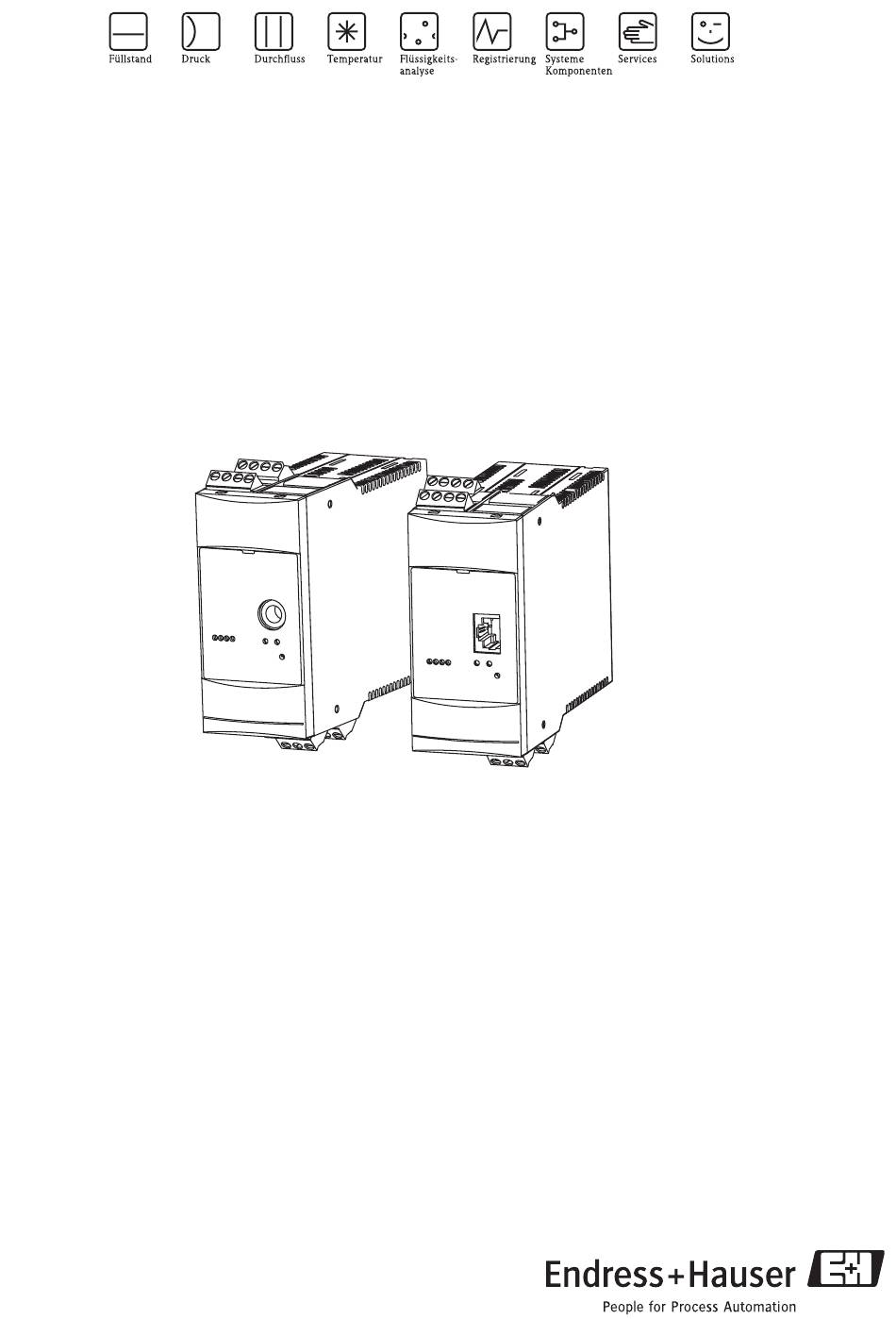

Betriebsanleitung
Fieldgate FXA320
Gateways/Interfaces
BA282F/00/de/08.05
gültig ab Software-Version
V 01.02.01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Fieldgate FXA320

Inhaltszusammenfassung für Endress+Hauser Fieldgate FXA320

  • Seite 1 Betriebsanleitung Fieldgate FXA320 Gateways/Interfaces BA282F/00/de/08.05 gültig ab Software-Version V 01.02.01...
  • Seite 2 Kurzanleitung Fieldgate FXA320 Kurzanleitung Installation und Montage siehe KA 215F/00/a6 Inbetriebnahme Verbindungsaufbau Verbindungsaufbau Verbindungsaufbau Verbindungsaufbau PC-Anschlusskabel Ethernet Analog-Modem GSM-Modem siehe Kapitel 2.3 siehe Kapitel 2.4 siehe Kapitel 2.5 siehe Kapitel 2.6 Konfiguration siehe Kapitel 4...9 L00-FXA320xx-05-00-00-de-001 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Zubehör ..... . . 146 Funktion "Endress+Hauser" ..58 19.1 Schutzgehäuse ......146 19.2 DAT-Modul .
  • Seite 4 Fieldgate FXA320 Inhaltsverzeichnis Stichwortverzeichnis ....185 Endress+Hauser...

  • Seite 5: Einleitung

    Fieldgate FXA320 Einleitung Einleitung Lizenzvereinbarung Die zur Inbetriebnahme und zum Auslesen erforderliche Software ist frei verfügbar, bzw. unterliegt den Lizenzbestimmungen seiner Hersteller (→ Kap. 1.4.1). Registrierte Warenzeichen ® ® ® Microsoft , Windows , Windows NT und das Microsoft Logo...

  • Seite 6: Systemanforderungen

    Einleitung Fieldgate FXA320 Systemanforderungen 1.4.1 Software Software für Fernabfrage via Web-Browser Betriebssystem Service Pack / Extensions Windows 95 Y2K Bugfixes Windows 98 Y2K Bugfixes Windows NT 4.xx SP 6a oder höher Windows 2000 SP 1 oder höher Windows XP Home/Professional...

  • Seite 7: Inbetriebnahme

    Fieldgate FXA320 Inbetriebnahme Inbetriebnahme Installation und Montage Um das Gerät installieren zu können müssen bestimmte Voraussetzungen erfüllt sein. Nähere Infor- mationen entnehmen Sie bitte der Installations- und Montageanleitung (KA 215F/00/a6), die dem Gerät beigefügt ist. 2.1.1 Eingangskenngrößen Analog 4...20 mA Eingänge 2 Kanäle galvanisch getrennt.

  • Seite 8: Ausgangskenngrößen

    Inbetriebnahme Fieldgate FXA320 2.1.2 Ausgangskenngrößen Ausgangssignal • Ein Relais zur Alarmmeldung im Störfall • Abschaltung der Sensorversorgung (im Störfall, Stromsparmodus) • Schaltleistung der Relaiskontakte: U~ maximal 253 V I~ maximal 2 A P~ maximal 500 VA bei cos ϕ 0,7...

  • Seite 9: Anschlussklemmen

    Binäreingang GND1 23 24 L+ L- GND2 15 16 26 27 Versorgung Schaltrelais L00-FXA520xx-04-00-06-de-012 Abb. 1: Klemmenbelegung am Fieldgate FXA320 Anschluss der Hilfsenergie und Schaltrelais Typenschild beachten! ANALOG FXA 320 L+ L- U~ 85…253 V (AC) 50/60 Hz 15 16 U–...

  • Seite 10: Anschluss Der Messaufnehmer 4...20 Ma Aktiv

    Inbetriebnahme Fieldgate FXA320 Anschluss der Messaufnehmer 4...20 mA aktiv Sensor 2 CH 1 activ Fieldgate FXA 320 CH 2 Sensor 1 – Stromausgang: passiv 2-Draht Loop powered z.B. - Micropilot M - Prosonic M - Levelflex M … L00-FXA320xx-04-00-06-de-005 Abb. 3: Klemmenbelegung für Anschluss der Messaufnehmer mit passivem Stromausgang...

  • Seite 11: Anschluss Der Binäreingänge

    - Soliphant (DC-PNP) - Liquiphant (DC-PNP) … L00-FXA320xx-04-00-06-de-007 Abb. 5: Klemmenbelegung für Anschluss an die Binäreingänge (B1 ... B4) Anzeige- und Bedienelemente CH 1 CH 2 1 2 3 L00-FXA320xx-07-00-06-xx-005 Abb. 6: Anordnung der Anzeige- und Bedienelemente am Fieldgate FXA320 Endress+Hauser...

  • Seite 12: Anzeigeelemente

    Inbetriebnahme Fieldgate FXA320 Anzeigeelemente Anordnung der Elemente s. Abb. 6. Position Leuchtdiode (LED) Bedeutung Grüne LED dauernd Anzeige der korrekten Spannungsversorgung Rote LED dauernd Anzeige einer Störung Rote LED blinkt Anzeige einer Warnung / Vor-Ort-Kommunikation über PC / Hardware ist ent-...

  • Seite 13: Funktion Taster (7) Und Rote Led

    Fieldgate FXA320 Inbetriebnahme Funktion Taster (7) und rote LED (2) Wird der Taster bei Systemstart gedrückt und gedrückt gehalten, so gibt es für das Loslassen in den Zeitfenstern folgende Funktionen: Zeitfenster: Funktion für Taster (7) und rote LED (2) t [s]...

  • Seite 14: Verbindungsaufbau Mit Pc-Anschlusskabel

    Inbetriebnahme Fieldgate FXA320 Verbindungsaufbau mit PC-Anschlusskabel Hinweis! Alle Fieldgate-Ausführungen können mit dem PC-Anschlusskabel konfiguriert werden. Achtung! Änderungen der Fieldgate-Konfiguration werden bei Verbindung über das PC-Anschlusskabel erst übernommen, wenn: • ein System-Restart über die Konfigurationsseite in der Funktion "Information & Configuration / Special"...
  • Seite 15 Fieldgate FXA320 Inbetriebnahme L00-FXAY2Kxx-20-13-00-de-001 Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "Systemsteuerung" das entsprechende Fenster. L00-FXAY2Kxx-20-13-00-de-002 Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "Modems" das ent- sprechende Fenster. Endress+Hauser...
  • Seite 16 Inbetriebnahme Fieldgate FXA320 L00-FXAY2Kxx-20-13-00-de-003 Hier müssen Sie durch einen Klick mit der linken Maustaste auf die Schaltfläche "Hinzufü- gen..." ein neues Modem einfügen. L00-FXAY2Kxx-20-13-00-de-004 Aktivieren Sie das Kontrollkästchen "Modem auswählen (Keine automatische Erken- nung)" und bestätigen mit "Weiter >". Endress+Hauser...
  • Seite 17 Fieldgate FXA320 Inbetriebnahme L00-FXAY2Kxx-20-13-00-de-005 Wählen Sie in den Auswahllisten "Hersteller: É (Standard-Modemtypen) und "Modelle: É Standard 9600 bsp Modem" aus und bestätigen mit "Weiter >". L00-FXAY2Kxx-20-13-00-de-006 Wählen Sie den gewünschten COM-Port aus und bestätigen mit "Weiter >". Endress+Hauser...
  • Seite 18 Inbetriebnahme Fieldgate FXA320 L00-FXAY2Kxx-20-13-00-de-007 Bestätigen Sie die Modem-Installation mit "Fertig stellen". Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "Telefon- und Mode- moptionen" das entsprechende Fenster. L00-FXAY2Kxx-20-13-00-de-008 10. Wählen Sie das neu installierte Modem "Standard 9600 bsp Modem" aus und klicken mit der linken Maustaste auf die Schaltfläche "Eigenschaften".
  • Seite 19 Fieldgate FXA320 Inbetriebnahme L00-FXAY2Kxx-20-13-00-de-009 11. Wählen Sie die Registerkarte für "Erweiterte Optionen" aus. Klicken Sie mit der linken Maustaste auf die Schaltfläche "Standardeinstellungen ändern...". L00-FXAY2Kxx-20-13-00-de-010 12. Überprüfen Sie die "Hardwareeinstellungen" auf der Registerkarte "Erweiterte Optionen". Endress+Hauser...
  • Seite 20 Inbetriebnahme Fieldgate FXA320 L00-FXAY2Kxx-20-13-00-de-011 13. Wechseln Sie zur Registerkarte "Allgemein". Hier muss die Auswahl für die "Flusssteuerung:" auf "Keine" stehen. Bestätigen Sie die Einstellung mit "OK". L00-FXAY2Kxx-20-13-00-de-012 14. Bestätigen Sie die Einstellung mit "OK". Endress+Hauser...
  • Seite 21 Fieldgate FXA320 Inbetriebnahme DFÜ-Netzwerk einrichten Jetzt müssen Sie noch ein DFÜ-Netzwerk einrichten. Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "Arbeitsplatz" das entsprechende Fenster. L00-FXAY2Kxx-20-13-00-de-001 Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "Systemsteuerung" das entsprechende Fenster. Doppelklicken Sie mit der linken Maustaste auf das Symbol "Netzwerk- und DFÜ-Verbindungen".
  • Seite 22 Inbetriebnahme Fieldgate FXA320 L00-FXAY2Kxx-20-13-00-de-014 Aktivieren Sie das Kontrollkästchen "In das Internet einwählen" und bestätigen mit "Weiter >". L00-FXAY2Kxx-20-13-00-de-015 Wählen Sie "Manuelle Einrichtung der Internetverbindung oder Verbindung über das lokale Netzwerk (LAN) herstellen." und bestätigen mit "Weiter >". Wählen Sie "Verbindung über Telefonleitung und Modem" und bestätigen mit "Weiter >".
  • Seite 23 Fieldgate FXA320 Inbetriebnahme L00-FXAY2Kxx-20-13-00-de-016 Wählen Sie das neu eingerichtete Standard-Modem "Standard 9600 bsp Modem" aus und bestätigen mit "Weiter >". Im folgenden Fenster geben Sie die Rufnummer (eine hypotetische Nummer ohne Bedeutung, z.B. 123...) ein und bestätigen mit "Weiter >".
  • Seite 24 Inbetriebnahme Fieldgate FXA320 L00-FXAY2Kxx-20-13-00-de-018 Tragen Sie in das Eingabefenster "Name der Verbindung:" den Verbindungsnamen ein. Die- ser ist frei wählbar (hier z.B. Fieldgate Service Verbindung). Bestätigen Sie die Eingabe mit der Schaltfläche "Weiter >". L00-FXAY2Kxx-20-13-00-de-019 Endress+Hauser...
  • Seite 25 Fieldgate FXA320 Inbetriebnahme L00-FXAY2Kxx-20-13-00-de-020 10. Wählen Sie "Nein". Bestätigen Sie die Eingabe mit der Schaltfläche "Weiter >". L00-FXAY2Kxx-20-13-00-de-021 11. Klicken Sie mit der linken Maustaste auf die Schaltfläche "Einstellungen...". Endress+Hauser...
  • Seite 26 Inbetriebnahme Fieldgate FXA320 L00-FXAY2Kxx-20-13-00-de-022 12. Überprüfen Sie die "Hardware Einstellungen". Klicken Sie hierfür auf die "Konfigurieren..." Schaltfläche. L00-FXAY2Kxx-20-13-00-de-023 13. Deaktivieren Sie alle "Hardwaremerkmale" Kontrollkästchen. Bestätigen Sie die Eingabe mit der Schaltfläche "OK". Das DFÜ-Netzwerk ist eingerichtet. Hinweis! Die neu eingerichtete DFÜ-Verbindung wurde gespeichert und kann zur Verbindungsherstellung benutzt werden.

  • Seite 27: Herstellen Der Verbindung

    Fieldgate FXA320 Inbetriebnahme 2.3.3 Herstellen der Verbindung L00-FXAY2Kxx-20-13-00-de-024 Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "Fieldgate Service Verbindung" das entsprechende Fenster. L00-FXAY2Kxx-20-13-00-de-025 Klicken Sie auf die Schaltfläche "Wählen". L00-FXAY2Kxx-20-13-00-de-026 Endress+Hauser...
  • Seite 28 Inbetriebnahme Fieldgate FXA320 L00-FXAY2Kxx-20-13-00-de-027 Wenn Sie diesen Dialog sehen, ist der Verbindungsaufbau erfolgreich. Nachdem die Verbindung aufgebaut ist, starten Sie den Web-Browser. Geben Sie die IP- Adresse "192.168.253.1" ein. Diese IP-Adresse für das PC-Anschlusskabel ist im Fieldgate fest eingestellt und kann nicht geändert werden!

  • Seite 29: Arbeit Im Web-Browser

    Fieldgate FXA320 Inbetriebnahme 2.3.4 Arbeit im Web-Browser Im folgenden Fenster tragen Sie: – den Benutzernamen "eh" – und das Kennwort "eh" ein (im Auslieferungszustand). Bestätigen Sie die Eingabe mit "OK". L00-FXAY2Kxx-20-13-00-de-028 Im Web-Browser wird die Benutzeroberfläche dargestellt und das Fieldgate kann jetzt in Betrieb genommen werden.

  • Seite 30: Verbindungsaufbau Mit Ethernet

    Inbetriebnahme Fieldgate FXA320 Verbindungsaufbau mit Ethernet 2.4.1 Installation Achtung! Stellen Sie sicher, dass die Versorgungsspannung mit den Angaben auf dem Typenschild überein- stimmt. Bitte beachten Sie auch die Online-Hilfe Ihres Betriebssystems. 2.4.2 Einrichten des Personal Computers Damit Sie eine Verbindung über Ethernet herstellen können, muss Ihr Personal Computer mit einer Netzwerkkarte ausgestattet sein und das TCP/IP-Protokoll muss unterstützt werden.
  • Seite 31 Fieldgate FXA320 Inbetriebnahme ® Nachfolgend eine exemplarische Anleitung für Windows 2000: Hinweis! Exemplarische Anleitungen für andere Betriebssysteme finden Sie im Anhang. Klicken Sie mit der rechten Maustaste auf "Netzwerkumgebung É Eigenschaften" Klicken Sie mit der rechten Maustaste auf "LAN-Verbindung É Eigenschaften"...
  • Seite 32 Inbetriebnahme Fieldgate FXA320 L00-FXAY2Kxx-20-13-00-de-103 Geben Sie nun im Adressfeld Ihres Browsers "192.168.252.1" ein. Die Startseite des Fieldgate wird angezeigt. Starten Sie den Web-Browser, z.B. Internet Explorer. Sollten Sie keine Verbindung haben, so testen Sie die Verbindung zum Feldgate wie folgt: Leuchtet die Link LED am Fieldgate? –...

  • Seite 33: Verbindung Aufbauen

    Fieldgate FXA320 Inbetriebnahme L00-FXAY2Kxx-20-13-00-de-105 2.4.4 Verbindung aufbauen Starten Sie den Web-Browser Geben Sie im Adressfeld Ihres Internetbrowsers die IP-Adresse des Fieldgate ein. 2.4.5 Verbindung trennen Schließen Sie Ihren Web-Browser. Endress+Hauser...

  • Seite 34: Verbindungsaufbau Mit Analog-Modem

    Inbetriebnahme Fieldgate FXA320 Verbindungsaufbau mit Analog-Modem Hinweis! Die Telefon Länderdefaulteinstellung ist auf TBR 21 (Grundnorm europäischer Länder) eingestellt. Gegebenenfalls müssen Sie diese über die Service-Schnittstelle (PC-Anschlusskabel) anpassen. Bitte beachten Sie auch die Online-Hilfe Ihres Betriebssystems. 2.5.1 Installation Hinweis! Um das Fieldgate konfigurieren zu können, müssen Sie eine Telefonverbindung zwischen Ihrem Personal Computer und dem Fieldgate erstellen.
  • Seite 35 Fieldgate FXA320 Inbetriebnahme ® Nachfolgend eine exemplarische Anleitung für für Windows 2000: Hinweis! Exemplarische Anleitungen für andere Betriebssysteme finden Sie im Anhang. L00-FXAY2Kxx-20-13-00-de-201 Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "Netzwerk- und DFÜ-Verbindungen" das entsprechende Fenster.
  • Seite 36 Inbetriebnahme Fieldgate FXA320 L00-FXAY2Kxx-20-13-00-de-203 Wählen Sie "Manuelle Einrichtung der Internetverbindung oder Verbindung über das lokale Netzwerk (LAN) herstellen." und bestätigen mit "Weiter >". Wählen Sie "Verbindung über Telefonleitung und Modem" und bestätigen mit "Weiter >". L00-FXAY2Kxx-20-13-00-de-204 Wählen Sie das zu verwendende Analog-Modem aus und bestätigen die Auswahl mit "Weiter >".
  • Seite 37 Fieldgate FXA320 Inbetriebnahme Geben Sie im folgenden Eingabefeld die Rufnummer des Fieldgate an. Falls die Amtsnummer erforderlich ist, bitte auch diese eingeben. Z.B. für die Nummer "000497622XXXX" bedeutet dies: – Stelle 1 (0 = Amt) – Stelle 2...5 (0049 = Ländervorwahl, hier für Deutschland) –...
  • Seite 38 Inbetriebnahme Fieldgate FXA320 Im folgenden Fenster tragen Sie: – den Benutzernamen "scm" (Dieser ist im Fieldgate fest gespeichert und kann nicht geändert werden!) – und das Kennwort "scm" (Dieses ist im Fieldgate fest gespeichert und kann nicht geändert werden!) Bestätigen mit "Weiter >".
  • Seite 39 Fieldgate FXA320 Inbetriebnahme L00-FXAY2Kxx-20-13-00-de-209 Das DFÜ-Netzwerk ist eingerichtet Hinweis! Die neu eingerichtete DFÜ-Verbindung wurde gespeichert und kann zur Verbindungsherstellung benutzt werden. Die Verbindung befindet sich im "Netzwerk- und DFÜ-Verbindungen" Fens- ter. Endress+Hauser...

  • Seite 40: Herstellen Der Verbindung

    Inbetriebnahme Fieldgate FXA320 2.5.3 Herstellen der Verbindung L00-FXAY2Kxx-20-13-00-de-210 Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "Fieldgate Analog Verbindung" das entsprechende Fenster. L00-FXAY2Kxx-20-13-00-de-211 Klicken Sie auf die Schaltfläche "Wählen". L00-FXAY2Kxx-20-13-00-de-212 Endress+Hauser...
  • Seite 41 Fieldgate FXA320 Inbetriebnahme L00-FXAY2Kxx-20-13-00-de-213 Wenn Sie diesen Dialog sehen, ist der Verbindungsaufbau erfolgreich. Nachdem die Verbindung aufgebaut ist, starten Sie den Web-Browser. Geben Sie die IP- Adresse "192.168.254.1" ein. Diese IP-Adresse für das PC-Anschlusskabel ist im Fieldgate fest eingestellt und kann nicht geändert werden!

  • Seite 42: Arbeit Im Web-Browser

    Inbetriebnahme Fieldgate FXA320 2.5.4 Arbeit im Web-Browser Im folgenden Fenster tragen Sie: – den Benutzernamen "eh" – und das Kennwort "eh" ein (im Auslieferungszustand). Bestätigen Sie die Eingabe mit "OK". L00-FXAY2Kxx-20-13-00-de-214 Im Web-Browser wird die Benutzeroberfläche dargestellt und das Fieldgate kann jetzt in Betrieb genommen werden.

  • Seite 43: Verbindungsaufbau Mit Gsm-Modem

    Fieldgate FXA320 Inbetriebnahme Verbindungsaufbau mit GSM-Modem 2.6.1 Installation Bevor Sie mit einem Fieldgate GSM eine Verbindung aufnehmen können sind zusätzlich folgende Komponenten notwendig: • SIM-Karte eines GSM-Anbieters mit freigeschaltetem Datenverkehr muss im Kartenhalter ste- cken. • Die PIN der SIM-Karte muss konfiguriert sein (→ Kap. 10.3.2 "ISP & Modem Configuration").
  • Seite 44 Inbetriebnahme Fieldgate FXA320 ® Nachfolgend eine exemplarische Anleitung für für Windows 2000: Hinweis! Exemplarische Anleitungen für andere Betriebssysteme finden Sie im Anhang. L00-FXAY2Kxx-20-13-00-de-201 Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "Netzwerk- und DFÜ-Verbindungen" das entsprechende Fenster.
  • Seite 45 Fieldgate FXA320 Inbetriebnahme L00-FXAY2Kxx-20-13-00-de-203 Wählen Sie "Manuelle Einrichtung der Internetverbindung oder Verbindung über das lokale Netzwerk (LAN) herstellen." und bestätigen mit "Weiter >". Wählen Sie "Verbindung über Telefonleitung und Modem" und bestätigen mit "Weiter >". L00-FXAY2Kxx-20-13-00-de-204 Wählen Sie das zu verwendende Analog-Modem aus und bestätigen die Auswahl mit "Weiter >".
  • Seite 46 Inbetriebnahme Fieldgate FXA320 Geben Sie im folgenden Eingabefeld die für den Datenverkehr vorgesehene Rufnummer der verwendeten SIM-Karte an. Falls die Amtsnummer erforderlich ist, bitte auch diese eingeben. Z.B. für die Nummer "00049172XXXX" bedeutet dies: – Stelle 1 (0 = Amt) –...
  • Seite 47 Fieldgate FXA320 Inbetriebnahme Im folgenden Fenster tragen Sie: – den Benutzernamen "scm" (Dieser ist im Fieldgate fest gespeichert und kann nicht geändert werden!) – und das Kennwort "scm" (Dieses ist im Fieldgate fest gespeichert und kann nicht geändert werden!) Bestätigen mit "Weiter >".
  • Seite 48 Inbetriebnahme Fieldgate FXA320 L00-FXAY2Kxx-20-13-00-de-209 Das DFÜ-Netzwerk ist eingerichtet Hinweis! Die neu eingerichtete DFÜ-Verbindung wurde gespeichert und kann zur Verbindungsherstellung benutzt werden. Die Verbindung befindet sich im "Netzwerk- und DFÜ-Verbindungen" Fens- ter. Endress+Hauser...
  • Seite 49 Fieldgate FXA320 Inbetriebnahme 2.6.3 Herstellen der Verbindung L00-FXAY2Kxx-20-13-00-de-402 Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "Fieldgate GSM Ver- bindung" das entsprechende Fenster. L00-FXAY2Kxx-20-13-00-de-403 Klicken Sie auf die Schaltfläche "Wählen". L00-FXAY2Kxx-20-13-00-de-404 Endress+Hauser...
  • Seite 50 Inbetriebnahme Fieldgate FXA320 L00-FXAY2Kxx-20-13-00-de-405 Wenn Sie diesen Dialog sehen, ist der Verbindungsaufbau erfolgreich. Nachdem die Verbindung aufgebaut ist, starten Sie den Web-Browser. Geben Sie die IP- Adresse "192.168.254.1" ein. Diese IP-Adresse für das PC-Anschlusskabel ist im Fieldgate fest eingestellt und kann nicht geändert werden!
  • Seite 51 Fieldgate FXA320 Inbetriebnahme 2.6.4 Arbeit im Web-Browser Im folgenden Fenster tragen Sie: – den Benutzernamen "eh" – und das Kennwort "eh" ein (im Auslieferungszustand). Bestätigen Sie die Eingabe mit "OK". L00-FXAY2Kxx-20-13-00-de-214 Im Web-Browser wird die Benutzeroberfläche dargestellt und das Fieldgate kann jetzt in Betrieb genommen werden.

  • Seite 52: Konfiguration

    Konfiguration Fieldgate FXA320 Konfiguration Benutzeroberfläche Nach Eingabe der IP-Adresse und erfolgter Verbindung werden Sie aufgefordert einen Benutzerna- men und das Kennwort einzugeben. Im Fieldgate sind zwei Modi bereits voreingestellt: • Benutzer-Modus (Werkseinstellung) Im Benutzer-Modus kann man nahezu alle Einstellparameter und Messwerte einsehen, jedoch nicht verändern.

  • Seite 53: Menüleiste

    Fieldgate FXA320 Konfiguration Die Benutzeroberfläche besteht aus folgenden Elementen: • Menüleiste (gehört zum installierten Web-Browser) • Navigationsleiste • Parametriereditor • Fusszeile • und ein separates Hilfefenster, daß nach dem aufrufen der Hilfefunktion "?" geöffnet wird. Menüleiste Beispiel für die Darstellung der Menüleiste im MS Internet Explorer L00-FXA520xx-20-13-00-en-036 Im Adressfeld des Web-Browsers wird die IP-Adresse des Fieldgate eingegeben.

  • Seite 54: Parametriereditor

    Konfiguration Fieldgate FXA320 Parametriereditor Der Parametriereditor besteht aus einer Kopfzeile, Anzeige- und Eingabefeldern. Zusätzlich kann mit der Hilfefunktion "?" eine Beschreibung zu den einzelnen Funktionen und Parametern aufgeru- fen werden (diese Funktion ist in Vorbereitung). Beispiel für die Darstellung im Benutzer-Modus: Diese Darstellung kann mit der Funktion "Switch to User Mode"...

  • Seite 55: Funktion "About Fieldgate" (In Vorbereitung)

    Fieldgate FXA320 Funktion "About Fieldgate" (in Vorbereitung) Funktion "About Fieldgate" (in Vorbereitung) L00-FXA520xx-20-13-00-en-008 Mit dieser Funktion wird ein separates Hilfefenster geöffnet mit der kompletten Beschreibung der einzelnen Funktionen, Unterfunktionen und Parameter. Zusätzlich kann mit der Hilfefunktion "?" eine Beschreibung zu den einzelnen Funktionen und Para- metern aufgerufen werden.

  • Seite 56: Funktion "Autorefresh

    Funktion "AutoRefresh" Fieldgate FXA320 Funktion "AutoRefresh" Mi dieser Funktion wird die Darstellung der Seite alle 120 s. aktualisiert. Klicken Sie auf "AutoRefresh" um die Aktualisierung zu aktivieren. L00-FXAY2Kxx-20-13-00-en-300 Klicken Sie auf "AutoRefresh OFF" um die Aktualisierung zu deaktivieren. L00-FXAY2Kxx-20-13-00-en-322 Hinweis! Diese Funktion ist nur im "Benutzer-Modus"...

  • Seite 57: Funktion "Refresh

    Fieldgate FXA320 Funktion "Refresh" Funktion "Refresh" Die Funktion "Refresh" bewirkt das Neuladen der aktuell angezeigten Seite und hat dieselbe Funk- tion wie der Button "Seite erneut laden“ Ihres Web-Browsers (z.B. Internet Explorer mit der Taste "F5“). Zyklischer Refresh Mit dieser Funktion können Sie einstellen, in welchen Zeitabständen die angezeigte Seite neu gela- den und damit die Darstellung aktualisiert wird.

  • Seite 58: Funktion "Endress+Hauser

    Funktion "Endress+Hauser" Fieldgate FXA320 Funktion "Endress+Hauser" Mit der Funktion "Endress+Hauser" gelangen Sie direkt zur Endress+Hauser Homepage. Hierfür benötigen Sie einen Internetzugang. Das Anzeigen der Seite ist kostenlos. Es fallen lediglich die Gebühren Ihres Internet Service Providers an. L00-FXA520xx-20-13-00-en-009 Endress+Hauser...

  • Seite 59: Funktion "Overview Of Connected Devices

    Fieldgate FXA320 Funktion "Overview of connected devices" Funktion "Overview of connected devices" Mit dieser Funktion werden die wichtigsten Daten der angeschlossenen Geräte (4...20 mA Ein- gänge, Schalteingänge und internen Sensoren) dargestellt. L00-FXA320xx-20-13-00-en-001 Hinweis! In der Übersicht "Overview of connected devices" können maximal: •...

  • Seite 60: Parameter "Tag

    Funktion "Overview of connected devices" Fieldgate FXA320 Limit Status In dieser Spalte wird der Grenzwertestatus (Einstellwerte im Fieldgate "") angezeigt: • OK (grün) Messwert ist innerhalb der vorgegebenen Grenzen • L < (rot) Erster unterer Grenzwert wurde unterschritten • LL > (rot) Zweiter unterer Grenzwert wurde unterschritten •...

  • Seite 61: Beispiel Binäreingang

    Fieldgate FXA320 Funktion "Overview of connected devices" Beispiel Binäreingang Beispiel für die Auswahl eines Binäreingangs, hier z.B. durch die Auswahl von "Binary-1" für Schalteingang 1). L00-FXA320xx-20-13-00-en-023 Endress+Hauser...

  • Seite 62: Einstellung Der 4-20Ma Analogeingänge

    Funktion "Overview of connected devices" Fieldgate FXA320 8.1.1 Einstellung der 4-20mA Analogeingänge L00-FXAx20xx-20-13-00-en-010 Linearization/SensorError/SensorTag Setup L00-FXA320xx-20-13-00-en-022 In diesem Abschnitt besteht die Möglichkeit, eine Bezeichnung für die Messstelle anzugeben, eine Linearisierung für den ermittelten Stromwert durchzuführen und dazu entsprechend eine Kunde- neinheit anzugeben.
  • Seite 63 Fieldgate FXA320 Funktion "Overview of connected devices" 8.1.2 Description/Range/Limit/Alarm Setup L00-FXA320xx-20-13-00-en-021 In diesem Abschnitt ist eine Übersicht der vom Messgerät gelieferten Messsignale, Messwerte und Codes dargestellt. Die folgenden Parameter werden aufgeteilt in: • Daten vom Messgerät: – Show in Overview –...
  • Seite 64 Funktion "Overview of connected devices" Fieldgate FXA320 Limit Status In dieser Spalte wird der Grenzwertestatus (Einstellwerte im Fieldgate angezeigt → Kap. 8.1.3 "Linearization/SensorError/SensorTag Setup"): • OK (grün) Messwert ist innerhalb der vorgegebenen Grenzen • L < (rot) Erster unterer Grenzwert wurde unterschritten •...
  • Seite 65 Fieldgate FXA320 Funktion "Overview of connected devices" SMS on Limit Alarm Beim Aktivieren des Kontrollkästchens wird beim Überschreiten von • OK -> L • L -> LL • OK -> H • H -> HH eine SMS versand. SMS on Alarm Reset Beim Aktivieren des Kontrollkästchens wird beim Überschreiten von...

  • Seite 66: Linearisierung

    Funktion "Overview of connected devices" Fieldgate FXA320 Linearisierung Das Fieldgate erlaubt für die internen 4-20mA Analogeingänge eine Skalierung bzw. Linearisierung optional in zwei Stufen mit Linearisierungstabelle. Eine Linearisierung legt in der Füllstandsmessung das Verhältnis von Füllstand zum Behältervolu- men bzw. Produktgewicht fest und erlaubt eine Messung in technischen Einheiten, wie z.B. Meter, Hektoliter, usw.

  • Seite 67: Nicht Linearer Messwertverlauf

    Fieldgate FXA320 Funktion "Overview of connected devices" Nicht Linearer Messwertverlauf Ist der gemessene 4-20mA Stromwert nicht innerhalb des gesamten Messbereichs proportional zur Kundeneinheit, kann eine Linearisierung in optional zwei Stufen mit Skalierung und anschließender Eingabe einer Linearisierungtabelle realisiert werden. Sie können optional zunächst eine Skalierung der 4-20mA Messwerte durchführen und dabei das Verhältnis von gemessenem 4-20mA Stromwert zur Messgröße Unit (PV) des angeschlossenen...
  • Seite 68 Funktion "Overview of connected devices" Fieldgate FXA320 Alarm Mail on Sensor Error Setzen Sie hier ein Häkchen, wenn Sie einen Sensorerror melden wollen. Durch diese Funktion können Fehlfunktionen und Ausfälle des angeschlossenen Sensors erkannt und als Alarm gemeldet werden. Bei den Stromeingängen wird ein Sensorerror erkannt, wenn der Messwert außerhalb der nach NAMUR-Empfehlung NE 43 vorgeschlagenen Grenzen liegt.

  • Seite 69: Variante Mit Binäreingängen

    Fieldgate FXA320 Funktion "Overview of connected devices" Variante mit Binäreingängen Das Gerät ist mit vier binären Eingängen ausgestattet, die zusätzlich zur Auswertung des Signalzu- standes über eine Ereigniszähl- oder Frequenzmessfunktion verfügen: • Kanal 1+3 bieten zusätzlich eine Ereigniszählfunktion • Kanal 2+4 bieten zusätzlich eine Frequenzmessfunktion In der Detailansicht eines binären Eingangs finden Sie den Abschnitt „Operation Mode“...

  • Seite 70: Ereigniszählfunktion

    Funktion "Overview of connected devices" Fieldgate FXA320 8.2.3 Ereigniszählfunktion L00-FXA320xx-20-13-00-en-019 Wählen Sie die Option „Event Count“, um den Ereigniszähl-Modus für den Eingang zu aktivieren. Der interne Zähler kann bis zu 32Bit aufsummieren, dies entspricht 4294967296 Zählimpulsen. Die Zählfrequenz ist mit max. 12,5 KHz spezifiziert.
  • Seite 71 Fieldgate FXA320 Funktion "Overview of connected devices" 8.2.4 Frequenzmessfunktion L00-FXA320xx-20-13-00-en-027 Wählen Sie die Option „Frequency Count“, um den Modus Frequenzmessung für den Eingang zu aktivieren. Als Grundeinheit wird in diesem Modus fest Hz für Hertz eingestellt. Messbereich: 5Hz – 12,5 KHz , Messwerte unterhalb 4,7 Hertz werden als 0 Hz angezeigt.

  • Seite 72: Funktion "Switch To Administrator Mode" Oder "Switch To User Mode

    Funktion "Switch to Administrator Mode" oder "Switch to User Mode" Fieldgate FXA320 Funktion "Switch to Administrator Mode" oder "Switch to User Mode" Im Fieldgate sind zwei Modi bereits voreingestellt: • Benutzer-Modus (Werkseinstellung) Im Benutzer-Modus kann man nahezu alle Einstellparameter und Messwerte einsehen, jedoch nicht verändern.

  • Seite 73: Beispiel Für Die Darstellung Im Administrator-Modus

    Fieldgate FXA320 Funktion "Switch to Administrator Mode" oder "Switch to User Mode" Beispiel für die Darstellung im Administrator-Modus Diese Darstellung kann mit der Funktion "Switch to Administrator Mode" in der Navigations- leiste aktiviert werden. L00-FXAY2Kxx-20-13-00-en-311 Endress+Hauser...

  • Seite 74: Funktion "Information & Configuration

    Funktion "Information & Configuration" Fieldgate FXA320 Funktion "Information & Configuration" Hinweis! Im Benutzer-Modus können Sie Ihr Passwort ändern und die Konfigurationseinstellungen ansehen. Nur im Administrator-Modus haben Sie Zugriff auf alle Einstellparameter und können diese auch editieren. L00-FXA520xx-20-13-00-en-017 Mit der Funktion "Information & Configuration" können Sie Konfigurationseinstellungen vor- nehmen und ansehen.

  • Seite 75: Unterfunktion "Fieldgate Location

    Fieldgate FXA320 Funktion "Information & Configuration" 10.1 Unterfunktion "Fieldgate Location" L00-FXA520xx-20-13-00-en-005 In diesem Abschnitt können Sie zusätzliche Angaben zum Standort und Beschaffenheit des Field- gate machen. Diese Angaben haben keinen Einfluss auf die Funktionalität des Fieldgate und werden gespeichert. Fieldgate Identification Tragen Sie hier den Namen des Fieldgate (z.B.

  • Seite 76: Unterfunktion "Change Password" Oder "User Setup

    Funktion "Information & Configuration" Fieldgate FXA320 10.2 Unterfunktion "Change Password" oder "User Setup" Der Umfang der Eingabemöglichkeiten in diesem Abschnitt ist abhängig von Ihren Benutzerrech- ten. Beispiel für die Darstellung im Benutzer-Modus: Diese Darstellung kann mit der Funktion "Switch to User Mode" in der Navigationsleiste aktiviert werden.

  • Seite 77: New Password

    Fieldgate FXA320 Funktion "Information & Configuration" Im Benutzer-Modus kann das Kennwort neu vergeben werden. Hierbei gehen Sie wie folgt vor: User Name Tragen Sie hier Ihren Benutzernamen ein. Old Password Tragen Sie hier Ihr altes Passwort ein. New Password Tragen Sie hier Ihr neues Passwort ein.

  • Seite 78: Unterfunktion "Network Setup

    Funktion "Information & Configuration" Fieldgate FXA320 10.3 Unterfunktion "Network Setup" Beispiel für Ethernet: L00-FXAY2Kxx-20-13-00-en-311 Endress+Hauser...
  • Seite 79 Fieldgate FXA320 Funktion "Information & Configuration" Beispiel für Analog-Modem: L00-FXA520xx-20-13-00-en-139 In diesem Abschnitt können Sie alle Kommunikationseinstellungen vornehmen. Abhängig von Ihren Rechten können Sie die Parameter nur einsehen (im Benutzer-Modus) oder auch editieren (im Administrator-Modus). Achtung! Änderungen müssen für jeden Abschnitt separat mit dem Button "Send" bestätigt werden.

  • Seite 80: Beispiel Für Gsm-Modem

    Funktion "Information & Configuration" Fieldgate FXA320 Beispiel für GSM-Modem: L00-FXAY2Kxx-20-13-00-en-406 Endress+Hauser...
  • Seite 81 Fieldgate FXA320 Funktion "Information & Configuration" 10.3.1 Ethernet L00-FXA520xx-20-13-00-en-021 Im diesem Abschnitt stellen Sie die IP-Adresse des Fieldgate ein. Achtung! In jedem Netzwerk darf jede IP-Adresse immer nur einmal vorkommen! Eine IP-Adresse bekom- men Sie entweder von Ihrem Internetprovider oder von Ihrem Systemadministrator. Die Einstellun- gen müssen mit dem Button "Send"...
  • Seite 82 Funktion "Information & Configuration" Fieldgate FXA320 Bei Fragen wenden Sie sich dazu bitte an Ihren Systemadministrator. Wenn Sie DHCP verwenden, wird nach jedem Neustart eine Mail an den oder die unter „Adress Alarm Mails“ angegebenen Empfänger mit der aktuell zugewiesenen IP-Adresse als Inhalt ver- sendet.
  • Seite 83 Fieldgate FXA320 Funktion "Information & Configuration" 10.3.2 ISP & Modem Configuration L00-FXA520xx-20-13-00-en-174 Achtung! Mit Ausnahme der SIM-Pin sind die Angaben des folgenden Abschnitts für den GPRS-Betrieb des Fieldgate-GSM nicht von Bedeutung. Das Fieldgate-Analog/GSM ist in der Lage sich bei einem zentralen Server einzuwählen.
  • Seite 84 Funktion "Information & Configuration" Fieldgate FXA320 ISP DNS1 (the Fieldgate tries to fetch DNS1/2 from ISP) Tragen Sie hier die IP-Adresse des Domain Name Servers ein, der vom Fieldgate primär verwendet werden soll. DNS(=Domain Name System)-Server übersetzen alphanumerische Serverangaben in IP-Adressen, z.B.
  • Seite 85 Fieldgate FXA320 Funktion "Information & Configuration" Number of Dial Retries Geben Sie hier die maximale Anzahl der Einwahl-Wiederholungsversuche an, die das Fieldgate vor- nehmen soll, wenn keine Modem-Verbindung zu dem Server (z.B. ISP) zustande kommt. Bei jeder Einwahl versucht das Fieldgate etwa eine Minute lang eine Modem-Verbindung zu dem angegebenen Server aufzubauen.
  • Seite 86 Funktion "Information & Configuration" Fieldgate FXA320 Dial In Permanently Wird diese Option aktiviert, versucht das Fieldgate sich permanent in den angegebenen Server ein- zuwählen. Dabei verhält sich das Fieldgate wie folgt: • Falls der Anschluß des Servers besetzt ist wird das Fieldgate solange erneut einen Einwahlversuch starten, bis dieser erfolgreich abgeschlossen wird.
  • Seite 87 Datenverarbeitungs- und Visualisierungssysteme auf übergeordneter Ebene benötigen jedoch oft einmalig auch alle übrigen statischen Parameter des Fieldgate zur korrekten Verarbeitung/Darstel- lung. Beispiele hierfür sind Fieldgate DA und Fieldgate Viewer von Endress+Hauser. Besteht keine Möglichkeit den kompletten Datensatz direkt durch Abfrage der Seite index.xml abzurufen können die Daten gezielt durch Auswahl von „Email all Device Parameters to Measure-...
  • Seite 88 Funktion "Information & Configuration" Fieldgate FXA320 SMTP-Gateway Tragen Sie hier die IP-Adresse, oder den Namen (DNS erforderlich) Ihres Mailservers ein. Dies ist bei Einwahl ins Internet nicht zwingend erforderlich. Bei Fragen wenden Sie sich bitte an Ihren Sys- temadministrator. Testen Sie den E-Mail-Versand am besten zunächst ohne ein SMTP-Gateway anzugeben, wenn Sie das Fieldgate für die Einwahl bei einem Internet Service Provider konfiguriert haben.
  • Seite 89 Fieldgate FXA320 Funktion "Information & Configuration" Remind pre-Boot Limit Alarms Wenn Sie für einen Kanal die Meldung von Grenzwertübergängen aktiviert haben, führt das Field- gate nach jedem Neustart, z.B. wenn die Spannungsversorgung unterbrochen wurde, eine Über- prüfung der aktuellen Messwerte mit den konfigurierten Grenzwerten durch. Ist nach Neustart einer dieser Grenzwerte unter- oder überschritten, wird im Auslieferungszustand (kein Häkchen...
  • Seite 90 Funktion "Information & Configuration" Fieldgate FXA320 Mail assigned IP Address Analog-/GSM-Version: Das Fieldgate ist in der Lage sich bei einem zentralen Server einzuwählen (→ Kap. 10.3.2 "ISP & Modem Configuration" auf Seite 83) Nachdem sich das Fieldgate bei dem angegebenen Server eingewählt hat, erhält es vom Server eine IP-Adresse.
  • Seite 91 Fieldgate FXA320 Funktion "Information & Configuration" Data Logging Email on Periodic Measurement Mail Wenn Sie dieses Kontrollkästchen im Administrator-Modus aktivieren werden bei jedem Versand einer Messewert-Mail auch alle geloggten History-Daten in Form einer oder mehrerer separater Mails im XML-Format an die Messwertempfänger versendet.
  • Seite 92 Funktion "Information & Configuration" Fieldgate FXA320 10.3.4 Time Server Configuration L00-FXAY2Kxx-20-13-00-en-314 Mit Hilfe eines Time-Servers gleicht das Fieldgate seine Zeit automatisch mit der Uhrzeit des einge- stellten Servers ab. Hierfür wird eine Internetverbindung benötigt, oder ein Time-Server im lokalen Netz.
  • Seite 93 Fieldgate FXA320 Funktion "Information & Configuration" Periodic Fetch Zeitintervall nachdem die interne Uhr erneut mit dem Time Server abgeglichen wird. Analog-/GSM-Version: Bei den Modem-Varianten wird der „Periodic Fetch“ nur dann entsprechend des eingestellten Zei- tintervalls durchgeführt, wenn das Fieldgate z.B. über einen ISP mit dem Internet verbunden ist ( z.B.
  • Seite 94 Funktion "Information & Configuration" Fieldgate FXA320 10.3.5 Miscellaneous Server Configuration L00-FXA320xx-20-13-00-en-007 In diesem Abschnitt können Sie erweiterte Server-Einstellungen vornehmen. Doc/Download Server (in Vorbereitung) Tragen Sie hier den Server ein, welcher Softwareupdates und Dokumente (z.B. die Onlinehilfe) ent- hält. Wenn Sie diesen Eintrag leer lassen, können Sie nicht auf die Onlinehilfe zugreifen.

  • Seite 95: Sms Configuration

    Fieldgate FXA320 Funktion "Information & Configuration" Port Number Web Server Tragen Sie hier die Port-Nummer des Web-Servers ein. Standardmäßig ist diese "80". Diese sollte unter normalen Umständen nicht geändert werden. 10.3.6 SMS Configuration L00-FXAY2Kxx-20-13-00-en-409 Enable SMS Send Bei aktiviertem Kontrollkästchen werden Alarm E-Mails per SMS versand.
  • Seite 96 Funktion "Information & Configuration" Fieldgate FXA320 10.3.7 GPRS Configuration L00-FXA520xx-20-13-00-en-181 GPRS (General Packet Radio Services) ist eine Mobilfunktechnik, welche die Vorteile der paketori- entierten Datenübertragung und der Kanalbündelung ausnutzt. Bei GPRS wird nur nach der wirklich übertragenen Datenmenge (und nicht nach Verbindungszeit) abgerechnet.
  • Seite 97 Fieldgate FXA320 Funktion "Information & Configuration" Ist man nicht in der Lage das Fieldgate im GPRS-Modus zu erreichen, besteht eventuell die Mög- lichkeit der Deaktivierung des GPRS-Betriebs per Modem-Einwahl. Dazu muss wie folgt vorgegan- gen werden: • Fieldgate mit einem Modem oder Telefon einmal kurz anwählen und die Verbindung wieder auf- legen.

  • Seite 98: Internet-Zugriff Auf Das Fieldgate

    Funktion "Information & Configuration" Fieldgate FXA320 Internet-Zugriff auf das Fieldgate Damit Sie das Fieldgate via Internet erreichen können muss dem Gerät eine öffentliche Internet- Adresse durch den Anbieter zugewiesen werden. Nicht alle APNs der Mobilfunk-Anbieter sind für den transparenten Internet-Zugriff geeignet, dabei wird dem Fieldgate keine öffentliche Internetadresse zugewiesen.
  • Seite 99 Fieldgate FXA320 Funktion "Information & Configuration" GPRS Password In der folgenden Tabelle sind beispielhaft die Password-Angaben für die Authentifizierung bei den genannten Access Points der deutschen Mobilfunk-Anbieter aufgeführt: Internet T-Mobile (D1) Vodafone E-Plus o2 Germany Passwort gprs gprs Es muss ein Benutzername und Passwort eingegeben werden, was dafür verwendet wird ist jedoch egal.
  • Seite 100 Funktion "Information & Configuration" Fieldgate FXA320 10.3.8 Dynamic DNS Settings In vielen Anwendungsfällen bekommt das Fieldgate eine dynamische IP-Adresse zugewiesen, wenn es sich über einen Provider mit dem Internet oder über einen Firmenrouter mit einem Intranet ver- bindet. Dynamische IP-Adressen ändern sich häufig, meistens wird bei jeder Einwahl oder Anmel- dung eine andere Adresse zugewiesen.

  • Seite 101: Unterfunktion "Scan Control

    Fieldgate FXA320 Funktion "Information & Configuration" 10.4 Unterfunktion "Scan Control" L00-FXA320xx-20-13-00-en-028 10.4.1 Device Scan Control L00-FXAx20xx-20-13-00-en-003 In diesem Abschnitt stellen Sie die Abfrageoptionen für die Messwerteerfassung ein. Device Scan Cycle Time Stellen Sie hier ein, wie oft der Messwert ermittelt werden soll. Wählen Sie zwischen kontinuierlich und bis zu einem Tag.

  • Seite 102: Data Logging

    Funktion "Information & Configuration" Fieldgate FXA320 10.4.2 Data Logging L00-FXAx20xx-20-13-00-en-004 Data Logging Cycle Time Stellen Sie hier ein, wie oft und wann Messwerte in den History Speicher geloggt werden sollen. Dabei haben Sie folgende Möglichkeiten: • Wählen Sie den Zyklus zwischen 5 Minuten und bis zu einer Woche •...

  • Seite 103: Unterfunktion "Special

    Fieldgate FXA320 Funktion "Information & Configuration" 10.5 Unterfunktion "Special" Mit dieser Funktion werden die Tags dargestellt für die 4...20 mA Eingänge, Schalteingänge und internen Sensoren (falls diese versteckt wurden). L00-FXA320xx-20-13-00-en-020 Eine detaillierte Darstellung der einzelnen Sensoren erreichen Sie, indem Sie mit der linken Maus- taste einen der Tags auswählen (z.B.
  • Seite 104 Funktion "Information & Configuration" Fieldgate FXA320 Beispiel für die Deaktivierung der Darstellung in der Funktion "Overview of connection Devices" L00-FXA320xx-20-13-00-en-009 Klicken Sie mit der linken Maustaste z.B. auf den Tag-Namen "_boardtemp" Wechseln Sie in den Administrator-Modus L00-FXA320xx-20-13-00-en-010 Deaktivieren Sie das Kontrollkästchen bei "Show in Overview" und bestätigen diese Einstel- lung mit "Send".
  • Seite 105 Fieldgate FXA320 Funktion "Information & Configuration" L00-FXA320xx-20-13-00-en-011 Endress+Hauser...
  • Seite 106 Funktion "Information & Configuration" Fieldgate FXA320 Beispiel für die Aktivierung der Darstellung in der Funktion "Overview of connection Devices" L00-FXA320xx-20-13-00-en-012 Wechseln Sie in den Administrator-Modus Wechseln Sie in die Funktion "Information & Configuration É Special" L00-FXA320xx-20-13-00-en-013 Wählen Sie mit der linken Maustaste einen der 4...20 mA Eingänge oder einen internen Sen- sor z.B.
  • Seite 107 Fieldgate FXA320 Funktion "Information & Configuration" L00-FXA320xx-20-13-00-en-014 Aktivieren Sie das Kontrollkästchen bei "Show in Overview" und bestätigen diese Einstellung mit "Send". Die Darstellung des internen Sensors z.B. "_5V" wird somit aktiviert und in der Benutzerober- fläche dargestellt. L00-FXA320xx-20-13-00-en-011 Endress+Hauser...
  • Seite 108 Funktion "Information & Configuration" Fieldgate FXA320 Beispiel für die Darstellung im Administrator-Modus Im Administrator-Modus steht Ihnen zusätzlich die gesamte Konfiguration, die auf dieser Seite in Textform abgelegt ist, zur Verfügung. L00-FXAY2Kxx-20-13-00-en-323 Endress+Hauser...
  • Seite 109 Fieldgate FXA320 Funktion "Information & Configuration" Achtung! Verändern Sie hier nichts! Diese Daten sind für Backup-Zwecke. L00-FXAY2Kxx-20-13-00-en-324 Achtung! Verändern Sie hier nichts! Diese Daten sind für Backup-Zwecke. L00-FXAY2Kxx-20-13-00-en-325 Aktivieren der Vorort Hardware-Verriegelung, s. Kap. 11. L00-FXAY2Kxx-20-13-00-en-326 Achtung! Verändern Sie hier nichts! Diese Daten sind für Backup-Zwecke.

  • Seite 110: Unterfunktion "Information

    Funktion "Information & Configuration" Fieldgate FXA320 10.6 Unterfunktion "Information" L00-FXA520xx-20-13-00-en-029 In diesem Abschnitt erhalten Sie die aktuelle Hardwarekonfiguration, Systemlaufzeiten sowie Log- files. 10.6.1 Hardware Configuration L00-FXA320xx-20-13-00-en-029 In diesem Abschnitt erhalten Sie eine Übersicht über die Hardware-Konfiguration. Endress+Hauser...
  • Seite 111 Fieldgate FXA320 Funktion "Information & Configuration" General Hier steht die vollständige Produktbezeichnung des Fieldgate (siehe Typenschild). Hardware Versions Hier steht die Hardwareversion des Fieldgate. Firmware Version Hier steht die Firmwareversion des Fieldgate. OS Version (Operating System Version)) Version des eingesetzten Betriebssystems.
  • Seite 112 Funktion "Information & Configuration" Fieldgate FXA320 DAT Module Hier steht die Speichergröße des verwendeten DAT Moduls für Konfigurationsspeicherung und Datalogging in KBit. Datalogging ist ab einer Speichergröße von 256K möglich. Kopieren der Fieldgate Konfiguration ins DAT-Modul Wenn Sie das Fieldgate konfiguriert haben, so können Sie diese Konfiguration ins DAT-Modul kopieren.

  • Seite 113: System Log

    Fieldgate FXA320 Funktion "Information & Configuration" 10.6.2 System Log L00-FXA320xx-20-13-00-en-030 In diesem Abschnitt werden alle Aktivitäten seit dem letzten Start angezeigt, z.B. E-Mail-Versand, Zeitabgleich, Alarmmeldungen, ..Es werden maximal 25 Zeilen dargestellt. Nach dem Ausschal- ten sind diese Angaben weg.

  • Seite 114: Error Log

    Funktion "Information & Configuration" Fieldgate FXA320 10.6.3 Error Log L00-FXA320xx-20-13-00-en-031 In diesem Abschnitt werden Fehlermeldungen des Fieldgate abgelegt, z.B. Fehlgeschlagene Pass- wortwechsel, ..Es werden maximal 25 Zeilen dargestellt. Nach dem Ausschalten sind diese Anga- ben weg. Error-Log-Meldung Beschreibung...
  • Seite 115 Fieldgate FXA320 Funktion "Information & Configuration" Error-Log-Meldung Beschreibung time service: ill time pattern received from server Der http-Zeitserver hat eine ungültige Antwort zurückgeliefert. Anderen Server wählen. time service: illegal reply from sntp server Der sntp-Zeitserver hat eine ungültige Antwort zurückgeliefert. Anderen Server wählen.
  • Seite 116 Funktion "Information & Configuration" Fieldgate FXA320 10.6.4 Modem-Log Es werden maximal 25 Zeilen dargestellt. Nach dem Ausschalten sind diese Angaben weg. Modem-Log-Meldung Verbindungsart Beschreibung dial in (Server) Modem / GSM Diagnosemeldungen für Einwahl beim Fieldgate. carrier lost (Server) hangup requested by command (Server)
  • Seite 117 Fieldgate FXA320 Funktion "Information & Configuration" Modem-Log-Meldung Verbindungsart Beschreibung dial in to GPRS-network: internet.t-d1.de Es wurde eine GPRS_Verbindung zu GPRS AccessPointName APN internet.t-d1.de aufgebaut. Der APN ist providerabhängig. GPRS-QOS: not set/use defaults Die Parameter für Quality of Service wurden nicht parametriert. Das Fieldgate übernimmt die Standard-Parameter der SIM-Karte.

  • Seite 118: Hardware-Verriegelung

    Fieldgate FXA320 Hardware-Verriegelung Das Fieldgate FXA320 verfügt über einen Mechanismus, der unbefugte Zugriffe auf die Konfigura- tion des Fieldgate und aller angeschlossenen Messgeräte durch eine integrierte Verriegelung der Hardware verhindert. Daher wird auch der Zugriff auf die angeschlossenen Messgeräte durch ein- HART-Bedientool über den HART-Client unterbunden.

  • Seite 119: Security Mode

    Fieldgate FXA320 Hardware-Verriegelung Das dort befindliche Kontrollkästchen für "Enable Configuration Hardware-Lock (subsequent unlocking only locally possible!)" müssen Sie zunächst mit einem Haken bestätigen. Durch Drü- cken des Buttons "Send" wird nun die Hardware-Verriegelung aktiviert. L00-FXA520xx-20-13-00-en-325 Wird nun der Taster (7) (→ Abb. 6 auf Seite 11) des Fieldgate länger als eine Sekunde gedrückt gehalten, wird der Zugriff auf die Konfiguration des Fieldgate für fünf Minuten freigegeben.

  • Seite 120: Wap-Funktion

    WAP-Funktion Fieldgate FXA320 WAP-Funktion Wireless Application Protocol Das Wireless Application Protocol (WAP) ist ein Standard für den Zugriff mobiler Endgeräte auf spezielle, in der Sprache WML (Wireless Markup Language) programmierte Internet-Seiten. Diese Sprache wurde für die Darstellung von Text und einfachen Grafiken auf den kleinen Displays der Handys optimiert.

  • Seite 121: Detailansicht Feldgeräte

    Fieldgate FXA320 WAP-Funktion Folgende Inhalte stellt das Fieldgate über WAP zur Verfügung: • Startseite/Übersicht Übersicht aller verfügbaren Messwerte entsprechend der Funktion "Overview of connected devices" mit Beschränkung auf die Darstellung von TAG und aktuellem Messwert: – TAG-Information. – Messwert mit Einheit (primärer und sekundärer Wert, wenn in der Funktion "show in over- view"...

  • Seite 122: Data Logging

    Fieldgate FXA320 Data Logging Das Fieldgate FXA320 verfügt über eine Data Logging-Funktion zur Zwischenspeicherung von Messwerten und Ereignissen, wenn ein DAT-Modul mit min. 256K Speicher verwendet wird. Auf der Seite "Information & Configuration -> Information" kann im Bereich "Hardware Configura- tion"...
  • Seite 123 Fieldgate FXA320 Data Logging Device ID – Node Identifier Unique identifier of the connected device or internal interface channel < device id="ID" > … </device> Time Stamp Measurement time of the device variables <vtime>YYYYDDMM-HHMMSS</vtime> UTC time format Timezone <timezone>minutes</timezone> time difference to UTC in minutes...

  • Seite 124: Erster Eintrag Für Ein Gerät

    Data Logging Fieldgate FXA320 13.1.2 Beispiel Erster Eintrag für ein Gerät <device id="11070fb7f9"> <vtime>20050601-073140</vtime> <vtz>120</vtz> <vstslvl>0</vstslvl> <v1>988.65</v1> <v2>20.56</v2> </device> Zweiter Eintrag für ein Gerät <device id="11070fb7f9"> <vtime>20050601-083140</vtime> <vtz>120</vtz> <vstslvl>0</vstslvl> <v1>940.23</v1> <v2>21.56</v2> </device> Dritter Eintrag für ein Gerät <device id="11070fb7f9"> <vtime>20050601-093140</vtime>...

  • Seite 125: Zeitstempel Bei Manueller Zeiteingabe

    Fieldgate FXA320 Data Logging 13.3 Zeitstempel bei manueller Zeiteingabe Besteht für das Fieldgate keine Möglichkeit automatisch auf einen Zeitserver zugreifen zu können muss die aktuelle Zeit manuell eingegeben werden, um die Dataloggingfunktion nutzen zu können. Die aktuelle Zeit wird vom Fieldgate im 10 Minuten Zyklus fest abgespeichert.

  • Seite 126: Funktionen Im Menü "Network Setup

    Data Logging Fieldgate FXA320 13.5.2 Log Events Wenn Sie dieses Kontrollkästchen im Administrator-Modus aktivieren (im Benutzer-Modus erschient ein "yes") werden bei jedem Ereignis z.B. Grenzwertübergang oder Gerätefehler alle Datensätze der angeschlossenen Geräte und interner Schnittstellen zu diesem Zeitpunkt aufge- zeichnet.

  • Seite 127: Struktur Der Xml-Daten

    Fieldgate FXA320 Struktur der XML-Daten Struktur der XML-Daten 14.1 Grundlegende Struktur • Fieldgate XML-Strukturen sind wie ein Baum aufgebaut, der aus einem Wurzel "A" (siehe Abbil- dung unten) mit grundlegenden Informationen über das Fieldgate wie Seriennummer, Tag Bezeichnung oder einer Angabe über den Dokumententyp besteht.

  • Seite 128: Beispiel

    Struktur der XML-Daten Fieldgate FXA320 14.2 Beispiel In der folgenden Tabelle finden Sie die Beschreibung der XML-Daten. Achtung! • Die Daten sind als Beispiele zu verstehen, d.h. die Daten sind nicht unbedingt konsistent. • Die Reihenfolge der Felder ist beliebig.
  • Seite 129 Fieldgate FXA320 Struktur der XML-Daten Beispiel Kommentar Beschreibung Version <t2ch></t2ch> web interface string (PV) V001.002.000 <r>1</r> web interface "" / "1" Alarm Mail on Sensor Error <i>1</i> web interface "" / "1" Alarm Mail on Entering Limits (PV) <o>1</o> web interface ""...

  • Seite 130: Mail Inhalte

    E-Mail Inhalte Fieldgate FXA320 E-Mail Inhalte 15.1 Typen von E-Mails Es gibt zwei verschiedene Typen von E-Mails: • Messwert-E-Mails Diese können sowohl als XML, HTML oder TEXT übertragen werden. • Alarm-E-Mails Diese sind immer sehr kurz gehalten und liegen im Textformat vor.
  • Seite 131 Fieldgate FXA320 E-Mail Inhalte 15.1.2 Alarm-E-Mails Folgende "<reason>"s und "<code>"s existieren in Alarm-E-Mails: • "System Rebooted" / "100" → Neustart des Geräts, das Fieldgate verwendet als Firmware ein eingespieltes Update • "System Rebooted from Bootarea" / "101" → Neustart des Geräts, das Fieldgate verwendet die Auslieferungs-Firmware •...

  • Seite 132: Erläuterungen Und Beispiele

    E-Mail Inhalte Fieldgate FXA320 15.2 Erläuterungen und Beispiele 15.2.1 Erläuterungen • Beim Systemstart wird angenommen, daß die Messwerte innerhalb der angegebenen Grenzen liegen. Das bedeutet, daß ein Messwert außerhalb der Grenzen beim Systemstart eine E-Mail auslöst. • Beim Systemstart wird angenommen, daß das Feldgerät im Zustand Ok/Warnung ist. Das bedeu- tet, daß...

  • Seite 133: Beispiele Für Messwert-E-Mails

    Fieldgate FXA320 E-Mail Inhalte 15.2.4 Beispiele für Messwert-E-Mails Beispiel für "Periodic Measurement" im HTML-Format: L00-FXA320xx-20-13-00-en-032 Beispiel für "Device Entering Limit" im HTML-Format: L00-FXA320xx-20-13-00-en-033 Endress+Hauser...
  • Seite 134 E-Mail Inhalte Fieldgate FXA320 Beispiel für "Periodic Measurement" im XML-Format: <?xml version="1.0" encoding="iso-8859-1"?> <fieldgate ser="-" tag="fxa320" type="partial" devices="all"> <time>20040602-120101</time> <timezone>120</timezone> <ff_version>01.02.00-12- 20040505</ff_version> <os_version>3.17</os_version> <conf>FXA320-AA2BB</conf> <device id="_Binary-4" tag="Digital Input 4" type="INTRN"> <vtime>20040602-120058</vtime> <v1>0</v1> <u1></u1> <hlsts1>OK</hlsts1> <hltime1>-</hltime1> <vstslvl>0</vstslvl> <vsts>0x00 0x00</vsts> <dev>internal</dev> </device>...
  • Seite 135 Fieldgate FXA320 E-Mail Inhalte <v1_lc>11.675</v1_lc> <v1_100>47.970</v1_100> <vstslvl>0</vstslvl> <vsts>0x00 0x00</vsts> <vtime>20040602-120058</vtime> <v1>719.545</v1> <u1>W/m</u1> <hlsts1>OK</hlsts1> <hltime1>-</hltime1> <dev>internal</dev> </device> <device id="_4..20mA-1" tag="Wassermenge Tank 1" type="INTRN"> <v1_lc>15.770</v1_lc> <v1_100>73.564</v1_100> <vstslvl>0</vstslvl> <vsts>0x00 0x00</vsts> <vtime>20040602-120058</vtime> <v1>4560.973</v1> <u1>Liter</u1> <hlsts1>OK</hlsts1> <hltime1>20040531-012022</hltime1> <dev>internal</dev> </device> <device id="_5V" tag="_5V" type="INTRN"> <vtime>20040602-120058</vtime> <v1>5.093</v1>...
  • Seite 136 E-Mail Inhalte Fieldgate FXA320 Beispiel für Text format E-Mail: ------------------------------------------- : Boardtemperatur Device : internal Channeldescription PV Innentemperatur Gehäuse FXA320 PV Value ; 38.633 °C Timestamp ; 02.06.2004 14:13:22 Limitstatus ; OK Time of Limt Low-Limit ; 0.000 High-Limit ; 45.000...
  • Seite 137 Fieldgate FXA320 E-Mail Inhalte ------------------------------------------- : Digital Input 4 Device : internal Channeldescription PV Sammelstörung PV Value Timestamp ; 02.06.2004 14:13:22 Limitstatus ; OK Time of Limt High-Limit ; 0.500 ------------------------------------------- : Sonnenenergie Device : internal Device Status: 0 = OK Channeldescription PV Einstrahlungsstärke...

  • Seite 138: Beispiele Für Alarm-E-Mails

    E-Mail Inhalte Fieldgate FXA320 15.2.5 Beispiele für Alarm-E-Mails Beispiel für "Leaving Limits" L00-FXA520xx-20-13-00-en-147 Beispiel für "illegal user/password combination" L00-FXA520xx-20-13-00-en-148 Beispiel für "Firmware Update Result" L00-FXA520xx-20-13-00-en-149 15.2.6 Beispiele für Alarm E-Mail per SMS Beispiel: SMS System reboot fxa320: System reboot Bootarea Beispiel: SMS IP-Adresse zugewiesen fxa320:IP assigned : http://80.187.18.162/...

  • Seite 139: Beispiel Für History E-Mail

    Fieldgate FXA320 E-Mail Inhalte 15.2.7 Beispiel für History E-Mail <?xml version="1.0" encoding="iso-8859-1" ?> <fieldgate ser="470009010A0" tag="E+H Weather Station Brombach" type="history"> <rev_xml>1.0</rev_xml> <time>20050601-140729</time> <timezone>120</timezone> <ff_version>FXA520-dev-20050601-155858</ff_version> <os_version>3.19</os_version> <conf>FXA520-XE1A</conf> <device id="11070fb7f9"> <vtime>20050601-073140</vtime> <vtz>120</vtz> <vstslvl>0</vstslvl> <v1>988.65</v1> <v2>20.56</v2> </device> <device id="110f191fc3"> <vtime>20050601-073141</vtime> <vtz>120</vtz> <vstslvl>0</vstslvl> <v1>7.44</v1>...
  • Seite 140 E-Mail Inhalte Fieldgate FXA320 <fieldgate ser="470009010A0" tag="E+H Weather Station Brombach" type="full" devices="single"> <rev_xml>1.0</rev_xml> <time>20050610-083332</time> <timezone>120</timezone> <ff_version>FXA520-dev-20050609-082557</ff_version> <os_version>3.19</os_version> <conf>FXA520-XE1A</conf> <device id="110f191fc3" tag="LEVEL" type="HART"> <vstslvl>0</vstslvl> <vsts>0x00 0x08</vsts> <vtime>20050610-083325</vtime> <v1_100>74.41</v1_100> <v1_lc>4.00</v1_lc> <stsext>0x00 0x00 0x00 0x00 0x00 0x00</stsext> <fnum>0</fnum> <datecode>312</datecode> <desc /> <tag>LEVEL</tag> <msg>MESSEMODELL LEVEL</msg>...

  • Seite 141: Fieldgate Viewer

    Fieldgate FXA320 Fieldgate Viewer Fieldgate Viewer 16.1 Systemübersicht Fieldgate Viewer Fieldgate Data Access Scheduler (Darstellung im Web-Browser) Web Server Web-Server Datenbank Telefonnetz Internet Intranet Mobiltelefon L00-FGviewer-14-00-06-de-001 Fieldgate Viewer sammelt, speichert und visualisiert Daten verschiedener verteilter Fieldgates. Die Daten werden durch einen Data Access Scheduler automatisch eingesammelt und in einer SQL His- tory-Datenbank abgelegt.

  • Seite 142: Fieldgate Viewer Bietet Folgende Funktionalität

    Fieldgate Viewer Fieldgate FXA320 16.2 Fieldgate Viewer bietet folgende Funktionalität Darstellung der Messwerte nach Gruppen und Benutzern FieldgateViewer-en-100 Darstellung von Messwertverläufen FieldgateViewer-en-115 Endress+Hauser...

  • Seite 143: Export Der Messdaten

    Fieldgate FXA320 Fieldgate Viewer Export der Messdaten FieldgateViewer-en-108 Die daten werden im CSV-Format gespeichert und können anschließend im MS Excel weiter ver- arbeitet werden. Integration der Messdaten FieldgateViewer-en-204 Hinweis! Weitere Informationen zur Installation und Bedienung des Programms "Fieldgate Viewer" finden Sie in der Bedienungsanleitung BA305F.

  • Seite 144: Software-Update

    Software-Update Fieldgate FXA320 Software-Update Hinweis! Diese Funktion ist in Vorbereitung. Software-Updates können über das Webinterface im Administrator-Modus wie folgt eingespielt werden: Wechseln Sie mit der Funktion "Switch to Administrator Mode" in den Administrator- Modus. Um ein Software-Update auszuführen gehen Sie in den Abschnitt "Information &...

  • Seite 145: Faqs (Häufig Gestellte Fragen)

    Fieldgate FXA320 FAQs (häufig gestellte Fragen) FAQs (häufig gestellte Fragen) Fehlerbeschreibung Ursache Abhilfe Das Fieldgate kann über GPRS Telefon-Provider hat nur interne IP-Adres- GSM-Karte für public IP-Adressen frei- nicht erreicht werden sen 10.x, 172.x, 192.x (Zugewiesene schalten lassen oder anderen GSM-Pro- IP-Adresse prüfen: "Information"...

  • Seite 146: Zubehör

    Zubehör Fieldgate FXA320 Zubehör 19.1 Schutzgehäuse Das Schutzgehäuse der Schutzklasse IP 66 ist mit einer integrierten Hutschiene ausgestattet und wird von einem transparenten Deckel geschlossen der sich auch verplomben lässt. Maße: B 180 / H 182 / T 165 Farbe: Lichtgrau RAL 7035.

  • Seite 147: Fieldgate Viewer

    Fieldgate FXA320 Zubehör 19.7 Fieldgate Viewer Web-Server für die Ferbüberwachung von Messwerten. Fieldgate Viewer sammelt, speichert und visualisiert Daten verschiedener verteilter Fieldgates. Die Daten werden durch einen Data Access Scheduler automatisch eingesammelt und in einer SQL His- tory-Datenbank abgelegt. Bestellnummer: 52027963 (Vollversion) und 52027962 (Demo-Version).

  • Seite 148: Anhang

    Anhang Fieldgate FXA320 Anhang 20.1 Verbindungsaufbau mit PC-Anschlusskabel (Exemplarische Anleitung für Windows NT) Hinweis! Alle Fieldgate-Ausführungen können mit dem PC-Anschlusskabel konfiguriert werden. 20.1.1 Installation Verbinden Sie Ihren Personal Computer und das Fieldgate mit dem im Lieferumfang enthaltenen PC-Anschlusskabel. Der Anschluss am Fieldgate erfolgt mit dem PC-Anschlusskabel (s. Abb. 6, Pos 8).

  • Seite 149: Nachfolgend Eine Exemplarische Anleitung Für Windows Nt

    Fieldgate FXA320 Anhang ® Nachfolgend eine exemplarische Anleitung für Windows NT Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "Arbeitsplatz" das ent- sprechende Fenster. L00-FXA520xx-20-13-00-de-096 Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "Systemsteuerung"...
  • Seite 150 Anhang Fieldgate FXA320 L00-FXA520xx-20-13-00-de-098 Hier müssen Sie durch einen Klick mit der linken Maustaste auf die Schaltfläche "Hinzufü- gen..." ein neues Modem einfügen. L00-FXA520xx-20-13-00-de-099 Aktivieren Sie das Kontrollkästchen "Modem auswählen (Keine automatische Erken- nung)" bestätigen mit "Weiter >". Endress+Hauser...
  • Seite 151 Fieldgate FXA320 Anhang L00-FXA520xx-20-13-00-de-100 Wählen Sie in den Auswahllisten "Hersteller: É (Standard-Modemtypen) und "Modelle: É Standard 9600 bsp Modem" aus und bestätigen mit "Weiter >". L00-FXA520xx-20-13-00-de-101 Wählen Sie den gewünschten COM-Port aus und bestätigen mit "Weiter >". Endress+Hauser...
  • Seite 152 Anhang Fieldgate FXA320 L00-FXA520xx-20-13-00-de-102 Bestätigen Sie die Modem-Installation mit "Fertig stellen". Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "Modems" das ent- sprechende Fenster. L00-FXA520xx-20-13-00-de-103 10. Wählen Sie das neu installierte Modem "Standard 9600 bsp Modem" aus und klicken mit der linken Maustaste auf die Schaltfläche "Eigenschaften".
  • Seite 153 Fieldgate FXA320 Anhang L00-FXA520xx-20-13-00-de-104 11. Wählen Sie die Registerkarte für "Einstellungen" aus. L00-FXA520xx-20-13-00-de-105 12. Klicken Sie mit der linken Maustaste auf die Schaltfläche "Erweitert...". Hier muss das Kontrollkästchen für "Datenflußkontrolle" deaktiviert sein. Bestätigen Sie die Einstellung mit "OK". Endress+Hauser...
  • Seite 154 Anhang Fieldgate FXA320 L00-FXA520xx-20-13-00-de-106 13. Schließen Sie alle Fenster. 14. Folgende Meldung bestätigen Sie mit "Ja". L00-FXA520xx-20-13-00-de-107 Endress+Hauser...
  • Seite 155 Fieldgate FXA320 Anhang RAS einrichten Im Fenster "RAS-Setup" klicken Sie mit der linken Maustaste auf die Schaltfläche "Hinzufü- gen...". L00-FXA520xx-20-13-00-de-108 Bestätigen Sie die Auswahl mit "OK". L00-FXA520xx-20-13-00-de-109 Wählen Sie das neu installierte Modem aus und Klicken Sie mit der linken Maustaste auf die Schaltfläche "Netzwerk...".
  • Seite 156 Anhang Fieldgate FXA320 L00-FXA520xx-20-13-00-de-112 Aktivieren Sie für die "Anschlussverwendung" nur den Schalter für "Nur ausgehende Anrufe" und bestätigen mit "OK". L00-FXA520xx-20-13-00-de-113 Klicken Sie auf die Schaltfläche "Weiter >". L00-FXA520xx-20-13-00-de-114 Ihr Modem für das Fieldgate PC-Anschlusskabel ist nun eingerichtet und Sie werden aufgefordert Ihren Computer neu zu starten.

  • Seite 157: Dfü-Netzwerk Einrichten

    Fieldgate FXA320 Anhang DFÜ-Netzwerk einrichten Jetz müssen Sie noch ein DFÜ-Netzwerk einrichten. Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "DFÜ-Netzwerk" das entsprechende Fenster. L00-FXA520xx-20-13-00-de-116 Klicken Sie mit der linken Maustaste auf die Schaltfläche "Neu...". L00-FXA520xx-20-13-00-de-117 Tragen Sie in das Eingabefenster "Name des neuen Telefonbucheintrages" den Verbin- dungsnamen ein.
  • Seite 158 Anhang Fieldgate FXA320 L00-FXA520xx-20-13-00-de-118 Im folgenden Fenster aktivieren Sie nur das Kontrollkästchen für "Eine Verbindung mit dem Internet wird hergestellt" und bestätigen mit "Weiter >". L00-FXA520xx-20-13-00-de-119 Wählen Sie das neu eingerichtete Standard-Modem "Standard 9600 bsp Modem (COM1)" aus und bestätigen mit "Weiter >".
  • Seite 159 Fieldgate FXA320 Anhang L00-FXA520xx-20-13-00-de-120 Im folgenden Fenster geben Sie die Rufnummer (eine hypothetische Nummer ohne Bedeu- tung, z.B. 12345...) ein und bestätigen mit "Weiter >". L00-FXA520xx-20-13-00-de-121 Die Einstellungen für den neuen Telefonbucheintrag bestätigen Sie mit "Fertig stellen". Endress+Hauser...

  • Seite 160: Herstellen Der Verbindung

    Anhang Fieldgate FXA320 L00-FXA520xx-20-13-00-de-122 Das DFÜ-Netzwerk ist eingerichtet 20.1.3 Herstellen der Verbindung Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "DFÜ-Netzwerk" das entsprechende Fenster. L00-FXA520xx-20-13-00-de-123 Wählen Sie für die neu eingerichtete Verbindung (z.B. "PC-Anschlusskabel- Verbindung") aus und bestätigen mit "Wählen".
  • Seite 161 Fieldgate FXA320 Anhang L00-FXA520xx-20-13-00-de-124 Bestätigen Sie die Eingaben mit "OK". L00-FXA520xx-20-13-00-de-125 Nachdem die Verbindung aufgebaut ist, starten Sie den Web-Browser. Geben Sie die IP- Adresse "192.168.253.1" ein. Diese IP-Adresse für das PC-Anschlusskabel ist im Fieldgate fest eingestellt und kann nicht geändert werden! Im folgenden Fenster tragen Sie: –...

  • Seite 162: Arbeit Im Web-Browser

    Anhang Fieldgate FXA320 20.1.4 Arbeit im Web-Browser Im Web-Browser wird die Benutzeroberfläche dargestellt und das Fieldgate kann jetzt in Betrieb genommen werden. L00-FXA320xx-20-13-00-en-001 Endress+Hauser...

  • Seite 163: Verbindungsaufbau Mit Ethernet (Exemplarische Anleitung Für Windows Nt)

    Fieldgate FXA320 Anhang 20.2 Verbindungsaufbau mit Ethernet (Exemplarische Anleitung für Windows NT) 20.2.1 Installation Achtung! Stellen Sie sicher, dass die Versorgungsspannung mit den Angaben auf dem Typenschild überein- stimmt. Bitte beachten Sie auch die Online-Hilfe Ihres Betriebssystems. 20.2.2 Einrichten des Personal Computers Damit Sie eine Verbindung über Ethernet herstellen können, muss Ihr Personal Computer mit einer...
  • Seite 164 Anhang Fieldgate FXA320 ® Nachfolgend eine exemplarische Anleitung für Windows Klicken Sie mit der rechten Maustaste auf "Netzwerkumgebung É Eigenschaften" Klicken Sie doppelt mit der linken Maustaste auf "Internetprotokoll (TCP/IP)". L00-FXANTxxx-20-13-00-de-101 Nun können Sie die Werte eintragen/ändern und mit dem Button "OK" bestätigen.
  • Seite 165 Fieldgate FXA320 Anhang Sollten Sie keine Verbindung haben, so testen Sie die Verbindung zum Fieldgate wie folgt: Leuchtet die Link LED am Fieldgate? – Ja, weiter mit Punkt 2 – Nein, überprüfen Sie das Kabel Leuchtet die Link LED der Netzwerkkarte des PC? –...

  • Seite 166: Verbindungsaufbau Mit Analog-Modem (Exemplarische Anleitung Für Windows Nt)

    Anhang Fieldgate FXA320 20.3 Verbindungsaufbau mit Analog-Modem (Exemplarische Anleitung für Windows NT) Hinweis! Die Telefon Länderdefaulteinstellung ist auf TBR 21 (Grundnorm europäischer Länder) eingestellt. Gegebenenfalls müssen Sie diese über die Service-Schnittstelle (PC-Anschlusskabel) anpassen. Bitte beachten Sie auch die Online-Hilfe Ihres Betriebssystems.

  • Seite 167: Nachfolgend Eine Exemplarische Anleitung Für Windows Nt

    Fieldgate FXA320 Anhang ® Nachfolgend eine exemplarische Anleitung für Windows NT Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "DFÜ-Netzwerk" das entsprechende Fenster. L00-FXA520xx-20-13-00-de-128 Klicken Sie mit der linken Maustaste auf die Schaltfläche "Neu...". L00-FXA520xx-20-13-00-de-129 Tragen Sie in das Eingabefenster "Name des neuen Telefonbucheintrages" den Verbin- dungsnamen ein.
  • Seite 168 Anhang Fieldgate FXA320 L00-FXA520xx-20-13-00-de-130 Aktivieren Sie im folgenden Fenster nur das Kontrollkästchen für "Eine Verbindung mit dem Internet wird hergestellt" und bestätigen die Eingabe mit "Weiter >". L00-FXA520xx-20-13-00-de-131 Wählen Sie das zu verwendende Analog-Modem aus und bestätigen die Auswahl mit "Weiter >".
  • Seite 169 Fieldgate FXA320 Anhang L00-FXA520xx-20-13-00-de-132 Geben Sie im folgenden Eingabefeld die Rufnummer des Fieldgate an. Falls die Amtsnummer erforderlich ist, bitte auch diese eingeben. Z.B. für die Nummer "000497622XXXX" bedeutet dies: – Stelle 1 (0 = Amt) – Stelle 2...5 (0049 = Ländervorwahl, hier für Deutschland) –...
  • Seite 170 Anhang Fieldgate FXA320 L00-FXA520xx-20-13-00-de-122 Das DFÜ-Netzwerk ist eingerichtet 20.3.3 Herstellen der Verbindung Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "DFÜ-Netzwerk" das entsprechende Fenster. L00-FXA520xx-20-13-00-de-135 Wählen Sie für die neu eingerichtete Verbindung (z.B. "Fieldgate Analog") aus und bestätigen mit "Wählen".
  • Seite 171 Fieldgate FXA320 Anhang L00-FXA520xx-20-13-00-de-124 Bestätigen Sie die Eingaben mit "OK". Starten Sie den Web-Browser und geben die IP-Adresse ein. Die Verbindung ist hergestellt. 20.3.4 Arbeit im Web-Browser Im Web-Browser wird die Benutzeroberfläche dargestellt und das Fieldgate kann jetzt in Betrieb genommen werden.

  • Seite 172: Verbindungsaufbau Mit Gsm-Modem (Exemplarische Anleitung Für Windows Nt)

    Anschluss für Datenkommunikation freigeschaltet sein. Bei Verwendung von SIM-Karten mit nur einer Einwahlnummer für Daten- und Voice-Verbindun- gen kann das Fieldgate FXA320 unter Umständen nicht durch einfache Anwahl vom GPRS-Dauer- betrieb getrennt werden, siehe „GPRS-Dial In Permanently“.
  • Seite 173 Fieldgate FXA320 Anhang ® Nachfolgend eine exemplarische Anleitung für Windows NT Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "DFÜ-Netzwerk" das entsprechende Fenster. L00-FXA520xx-20-13-00-de-139 Klicken Sie mit der linken Maustaste auf die Schaltfläche "Neu...". L00-FXA520xx-20-13-00-de-140 Tragen Sie in das Eingabefenster "Neuer Telefonbucheintrag" den Verbindungsnamen ein.

  • Seite 174: Anhang

    Anhang Fieldgate FXA320 L00-FXA520xx-20-13-00-de-141 Bitte tragen Sie als Rufnummer die Nummer Ihrer SIM-Karte ein. L00-FXA520xx-20-13-00-de-142 Endress+Hauser...
  • Seite 175 Fieldgate FXA320 Anhang L00-FXA520xx-20-13-00-de-143 L00-FXA520xx-20-13-00-de-144 Endress+Hauser...
  • Seite 176 Anhang Fieldgate FXA320 L00-FXA520xx-20-13-00-de-145 Bestätigen Sie die Einstellungen mit der Schaltfläche "OK". L00-FXA520xx-20-13-00-de-146 Das DFÜ-Netzwerk ist eingerichtet. Beenden Sie die Einrichtung mit dem Button "Beenden". Endress+Hauser...
  • Seite 177 Fieldgate FXA320 Anhang 20.4.3 Herstellen der Verbindung Öffnen Sie durch Doppelklick mit der linken Maustaste auf das Symbol "DFÜ-Netzwerk" das entsprechende Fenster. L00-FXA520xx-20-13-00-de-146 Wählen Sie für die neu eingerichtete Verbindung (z.B. "Fieldgate GSM Verbindung") aus und bestätigen mit "Wählen". Im folgenden Fenster tragen Sie: –...
  • Seite 178 Anhang Fieldgate FXA320 20.4.4 Arbeit im Web-Browser Im Web-Browser wird die Benutzeroberfläche dargestellt und das Fieldgate kann jetzt in Betrieb genommen werden. L00-FXA320xx-20-13-00-en-001 Endress+Hauser...

  • Seite 179: Netzwerk Parameter Für Gprs Verbindungen

    Fieldgate FXA320 Anhang 20.5 Netzwerk Parameter für GPRS Verbindungen Endress+Hauser...
  • Seite 180 Anhang Fieldgate FXA320 Endress+Hauser...
  • Seite 181 Fieldgate FXA320 Anhang Endress+Hauser...
  • Seite 182 Anhang Fieldgate FXA320 Endress+Hauser...
  • Seite 183 Fieldgate FXA320 Anhang Endress+Hauser...
  • Seite 184 Anhang Fieldgate FXA320 Endress+Hauser...
