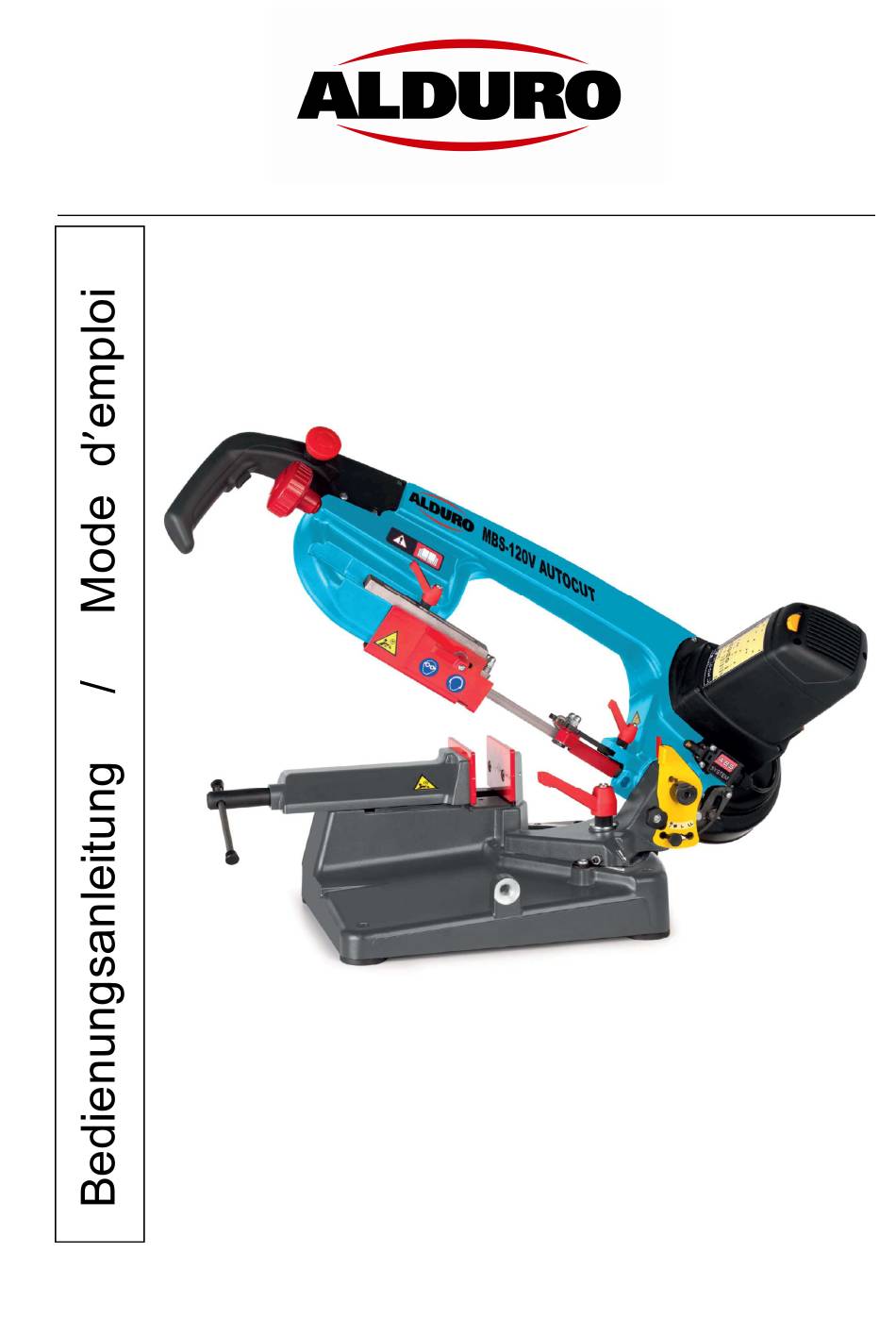

- Seite 1 Metallbandsäge MBS-120V Autocut 27333.01.000 Technische Änderungen die dem Fortschritt oder der Sicherheit dienen sind jederzeit vorbehalten. Sous réserve de modifications servant au progrès technique et à la sécurité.
-
Seite 3: Sicherheitsvorschriften
Sicherheitsvorschriften MBS-120V Autocut Bitte beachten Sie die allgemeinen Sicherheitsvorschriften. Eine fachgerechte Handhabung verhindert Unfälle und schwere Verletzungen. Bei Missachtung dieser Vorschriften und Regeln sind Unfälle nicht zu vermeiden. Diese Maschine wurde für den angegebenen Verwendungszweck ausgelegt. Diese darf nicht abgeändert werden. - Seite 4 Sicherheitsvorschriften MBS-120V Autocut 11. Richtige Arbeitskleidung tragen; lose Kleidung, Handschuhe, Halstücher, Ringe, Hals- oder Handketten oder anderen Schmuck vermeiden. Diese könnten sich in sich bewegenden Maschinenteilen verfangen. Schuhe mit rutschfesten Sohlen tragen. Eine Kopfbedeckung tragen, die lange Haare vollständig abdeckt.
-
Seite 5: Technische Daten
Technische Daten MBS-120V Autocut Sägebandabmessung 13 x 0,65 x 1440 mm Bandgeschwindigkeit 35 - 80 m/min Abmessungen L x B x H 850 x 830 x 600 mm Motor 1.3 kW / 230 V Gewicht (netto) 19 kg Schnittkapazitäten mm 90°... - Seite 6 Das Netzkabel entspricht nicht den Vorschriften. Beachten Sie die untenstehende Tabelle für Verlängerungskabel. 5. Wenn Sie häufiger Probleme mit dem Motor haben, wenden Sie sich an Ihre Alduro-Servicestelle zwecks Überprüfung der Maschine. 6. Verlängerungskabel müssen der untenstehenden Tabelle entsprechen. Ist der Querschnitt des Kabels zu klein, kann der Motor Schaden erleiden (Spannungsabfall).
- Seite 7 Beschreibung MBS-120V Autocut Schalter Um die Maschine in Betrieb zu nehmen ist der Schalter hinten am Motor einzuschalten Drehzahlregler Schalter Komponenten der Maschine: (Autocut) 1 Führungsgriff 2 Sägeblatt Spanngriff 3 Ein Schalter 4 verstellbare Sägeblattführung 5 Bandarm 6 Sägeband 7 Motor...
- Seite 8 Handhabung MBS-120V Autocut Achtung: lesen Sie diese Bedienungsanleitung unbedingt vor Inbetriebnahme der Alduro Bandsäge genauestens. 1. Sicherstellen, dass das Sägeband frei ist, bevor die Maschine gestartet wird. 2. Nach dem starten der Maschine den Motor zuerst die volle Drehzahl erreichen lassen, bevor mit dem Sägevorgang begonnen wird.
- Seite 9 3. Spannhebel (C) festziehen. Automatischer Schnitt Spannen Sie das Werkstück fest und sicher in den Schraubstock Heben Sie den Bandarm auf die maximale Höhe und senken ihn langsam bis auf 5 mm auf das Werkstück ab. Stellen Sie mit dem Knopf 17 die Absenkgeschwindigkeit ein. Pos.
- Seite 10 Sägeblatt aus der Liste der für runde und rechteckige Vollstangen empfohlenen Sägeblätter gewählt werden. Bedienung des Spannstockes Die Alduro Bandsäge ist für eine einfache Bedienung mit einem Schnellspannstock ausgerüstet. 1. Den Spanngriff im Uhrzeigersinn drehen um das Werkstück zu spannen.
- Seite 11 Ersatzteile...
- Seite 15 Ersatzteilliste 5.00.15.72 5.87.08.43 5.10.00.76 5.13.79.14 5.08.01.80 0.15.51.52 5.85.00.08 UNI 5931 M5 x 45 5.05.01.28 7.01.31.42 0.15.51.43 DIN 7500 M5 x 10 0.81.60.08 0.14.70.28 0.80.26.11 0.81.60.04 0.12.07.10 5.18.17.27 5.85.01.11 UNI 5931 M5 x 20 5.04.28.76 7.82.01.12 5.13.04.28 DIN 7500 M4x 15 5.18.28.57 DIN 7500 M5x15 5.15.41.03...
- Seite 16 www.alduro.ch...
- Seite 17 Scie à ruban à métaux MBS-120V Autocut 27333.01.000 Technische Änderungen die dem Fortschritt oder der Sicherheit dienen sind jederzeit vorbehalten. Sous réserve de modifications servant au progrès technique et à la sécurité.
-
Seite 20: Consignes De Sécurité
Consignes de sécurité MBS-120V Autocut Observer les directives générales de sécurité. La mise en marche attentive et le maniement correct réduisent considérablement les risques d’accidents et de blessures graves. Le fait de ne pas lire les consignes peut avoir des blessures graves pour conséquence. - Seite 21 Consignes de sécurité MBS-120V Autocut 9. Veiller à ce que la machine ne travaille pas en surcharge. Le rendement est meilleur et l’utilisation gagne en sécurité si la machine est exploitée à l’intérieur de ses capacités limites. 10. Ne pas utiliser la machine pour d’autres travaux, mais uniquement ceux pour lesquels elle a été conçue.
-
Seite 22: Caractéristiques Techniques
Caractéristiques techniques MBS-120V Autocut Dimensions de la lame de scie à ruban 13 x 0,65 x 1440 mm Vitesse de la lame de scie à ruban 35 - 80 m/min Dimensions L x l x H 850 x 830 x 600 mm Moteur 1.3 kW / 230 V... - Seite 23 5. La poulie est entrainée par l’intermédiaire du moteur à engrenage en continu sans service. 6. La scie à ruban à métaux Alduro permet des coupes à angle droit et à onglet en position verticale ou horizontale. Les ajustages se laissent facilement réaliser La machine sert à...
- Seite 24 Description MBS-120V Autocut Interrupteur Pour mettre la machine en service, il faut appuyer sur l'interrupteur situé à l'arrière du moteur Régulateur de vitesse Interrupteur Composants de la machine : (Autocut) 1 Poignée de guidage 2 Poignée de serrage du ruban de scie 3 Touche Marche 4 Guide lame réglable...
- Seite 25 Utilisation MBS-120V Autocut Attention: lire attentivement ce mode d’emploi avant la mise en marche de la scie à ruban Alduro. S’assurer que la lame n’est pas en contact avec la pièce lors de la mise en marche du moteur. Après la mise en marche, attendre que la machine ait atteint sa vitesse maximale.
- Seite 26 Sciage automatique Immobilisez la pièce à travailler en la serrant solidement dans l'étau Levez l'archet dans la position la plus haute et abaissez-le Lentement à 5 mm au-dessus de la pièce à usiner. Réglez la vitesse d'abaissement avec le bouton 17. Pos.
- Seite 27 Utilisation de l’étau Pour une utilisation facile, la scie à ruban à métaux Alduro est équipée d’un étau à serrage rapide. 1. Tourner le levier de serrage dans le sens des aiguilles d’une montre pour serrer la pièce 2.
- Seite 28 Pièces de rechange...
- Seite 32 Liste de pièces de rechange 5.00.15.72 5.87.08.43 5.10.00.76 5.13.79.14 5.08.01.80 0.15.51.52 5.85.00.08 UNI 5931 M5 x 45 5.05.01.28 7.01.31.42 0.15.51.43 DIN 7500 M5 x 10 0.81.60.08 0.14.70.28 0.80.26.11 0.81.60.04 0.12.07.10 5.18.17.27 5.85.01.11 UNI 5931 M5 x 20 5.04.28.76 7.82.01.12 5.13.04.28 DIN 7500 M4x 15 5.18.28.57 DIN 7500 M5x15...
