Motion CM-08 Bedienungsanleitung

Li-ion battery powered end motor with pull and remote operation
Vorschau ausblenden Andere Handbücher für CM-08:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

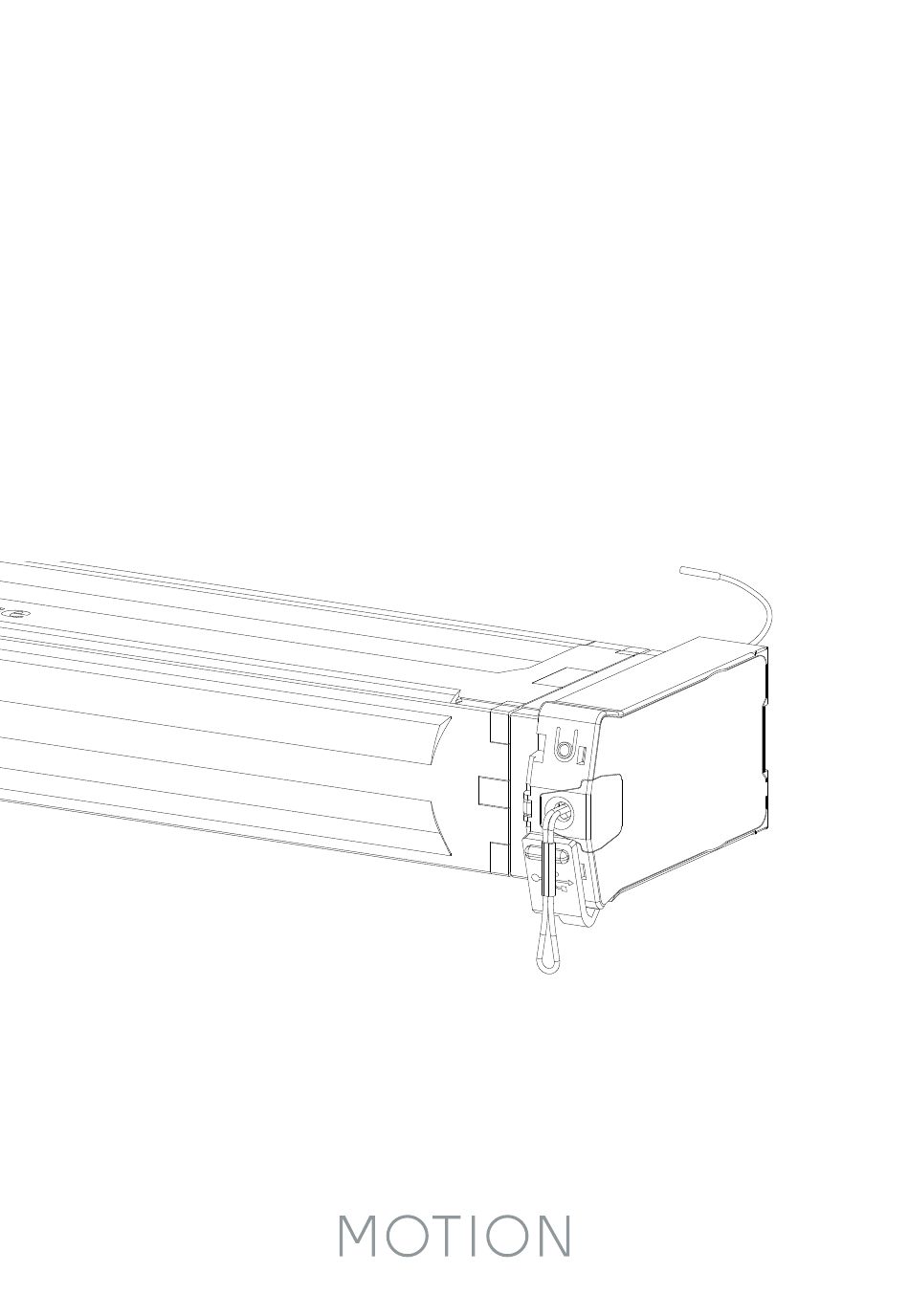

MOTION CM-08 LI-ION END MOTOR
M A N U A L C M -0 8
Li-ion battery powered end motor with
pull and remote operation
CM

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Motion CM-08

Inhaltszusammenfassung für Motion CM-08

  • Seite 1 MOTION CM-08 LI-ION END MOTOR M A N U A L C M -0 8 Li-ion battery powered end motor with pull and remote operation...
  • Seite 2 MOTION CM-08 LI-ION END MOTOR CM-08 Li-ion battery powered end motor with pull and remote operation Motor features Li-ion Battery USB Rechargeable Wireless Speed Control Bi-directional Integrated Rechargeable with Cable free Consistent Two-way communi- lithium-ion battery micro USB installation rolling speed...
  • Seite 3 MOTION CM-08 LI-ION END MOTOR WARNING Read the instructions carefully before assembling and using the product. Assembly can be completed by non- professionals. For indoor use only. Young children can strangle Cords may ensnare a child’s themselves with the loop neck.

  • Seite 4: Important Safety Instructions

    MOTION CM-08 LI-ION END MOTOR Important Safety instructions Important Installation instructions WARNING: To reduce the risk of severe injury or WARNING: Important safety instructions. Follow all death, it is important to follow these instructions for instructions, since incorrect installation can lead to personal safety.
  • Seite 5 MOTION CM-08 LI-ION END MOTOR FCC Manual If this equipment does cause harmful interference This device complies with Part 15 of the FCC Rules. to radio or television reception, which can be Operation is subject to the following two conditions:...
  • Seite 6 MOTION CM-08 LI-ION END MOTOR Channels Wall Program Single Channel Max. Mount blinds select select blinds CM-11 ■ ■ unlimited Hand remote CM-12 ■ ■ ■ ■ Unlimited ■ Hand remote CM-13 ■ ■ ■ ■ Unlimited ■ Hand remote CM-15 ■...
  • Seite 7 MOTION CM-08 LI-ION END MOTOR Max. Frequency Range Power supply Length Width Height Certificates scenes 30 m with 433 MHz CR2430 3.0V 120 mm 45 mm 14 mm 1 concrete wall 30 m with 433 MHz CR2430 3.0V 120 mm...
  • Seite 8 MOTION CM-08 LI-ION END MOTOR CM-11 CM-12 1 Channel Remote 5 Channel Remote Channel Channel indicator indicator Centre Centre (stop/favourite) (stop/favourite) Right Left Down Down Channel Selection Pair Pair Button Button...
  • Seite 9 MOTION CM-08 LI-ION END MOTOR CM-13 CM-17 15 Channel Remote 4 Channel Table Remote Channel Indicator Centre Channel 1 (stop/favourite) Channel 3 Right Left Centre (stop/favourite) Down Channel 2 Channel 4 Previous Next Down Channel Channel Pair Pair Button Button...
  • Seite 10 MOTION CM-08 LI-ION END MOTOR CM-15 CM-16 1 Channel Wall Remote 4 Channel Wall Remote Down Centre (stop/ Centre (stop/ favourite) favourite) Left Right Down Pair Button Pair Button...
  • Seite 11 MOTION CM-08 LI-ION END MOTOR CM-18 CM-20 1 Channel Tassel Remote Motion Bridge Pair Button See manual CM-20...
  • Seite 12 MOTION CM-08 LI-ION END MOTOR Install the blind Click! Click! Activate the motor Activate the motor by charging it with a micro USB cable. A green LED will start flashing. The motor can be used during charging. (To activate the motor without a micro...
  • Seite 13 MOTION CM-08 LI-ION END MOTOR Pair a remote Pair a remote control that is able to program blinds. See pages 4 and 5 for remote controls details. In this manual CM-12 is displayed. Shortly press the program button on the motor.
  • Seite 14 MOTION CM-08 LI-ION END MOTOR Set bottom position Press and hold the down button until the blind reaches the desired bottom position. WARNING: Risk of damage. Slowly approach the bottom position. Down Simultaneously hold the centre and the up button until the blind stops stepping and Centre starts stepping again.
  • Seite 15 MOTION CM-08 LI-ION END MOTOR Set top position Press and hold the up button until the blind reaches the desired top position. WARNING: Risk of damage. Slowly approach the top position. Simultaneously hold the centre and the down 10.1 button until the blind stops stepping and Centre starts stepping again.
  • Seite 16 MOTION CM-08 LI-ION END MOTOR Set favourite position (optional) Move the blind to a desired favourite position. 11.1 Centre Hold the centre button to save this favourite 11.2 position. The blind shortly stops stepping, indicating the favourite position has been saved.
  • Seite 17 MOTION CM-08 LI-ION END MOTOR Operate the blind Pull control: Pull once to move the blind to the end positions. Pull again to stop the blind. Remote control: Choose the channel to which the blind has been paired using the channel button.
  • Seite 18 MOTION CM-08 LI-ION END MOTOR Reset favourite position Move the blind to a desired favourite position. 15.1 Press the program button on the motor to activate 15.2 Centre program mode. The blind starts stepping. Hold the centre button to save this favourite position. The blind shortly 15.3...
  • Seite 19 MOTION CM-08 LI-ION END MOTOR Reset the blind It is possible to only delete end limits or to do a factory reset. Factory reset will delete the end limits and remove the connection to any paired remote. Press the program button on the motor to activate program mode.
  • Seite 20 MOTION CM-08 LI-ION END MOTOR Advanced options Manual control In case there is no remote control or pull control, the blind can be operated with the program button on the motor. Hold the program button to manually operate 20.1 the blind.The blind will move as long as the button is being pressed.
  • Seite 21 MOTION CM-08 LI-ION END MOTOR Single select 15 channel remote Single select makes it possible to activate program mode on a single blind through a remote control, without having to physically press the program button on the blind. To activate Single The remote starts 21.1...
  • Seite 22 MOTION CM-08 LI-ION END MOTOR Channel select 5 channel remote Channel select makes it possible to copy blinds in between channels/remotes without having to physically press the program button on the motors. Select the channel To activate 22.1 22.2 from which the...
  • Seite 23 MOTION CM-08 LI-ION END MOTOR Activate / de-activate the motor To prevent the blind from damage the motor has a transport mode that makes sure the blind will not be activated before installation. Hold the program button and pull twice to activate or de-activate the motor.
  • Seite 24 MOTION CM-08 LI-ION END MOTOR Top-down/bottom-up (bottom rail) Top-down/bottom-up blinds are powered by two motors: one for the bottom rail and one for the middle rail. The motors need to be programmed individually: first the bottom rail motor and then the middle rail motor.
  • Seite 25 MOTION CM-08 LI-ION END MOTOR Top-down/bottom-up (middle rail) Top-down/bottom-up blinds are powered by two motors: one for the bottom rail and one for the middle rail. The motors need to be programmed individually: first the bottom rail motor and then the middle rail motor.

  • Seite 26: Frequently Asked Questions

    MOTION CM-08 LI-ION END MOTOR Frequently Asked Questions Problem Cause Solution Motor is in transport mode. Activate the motor. See step 24. Motor battery is empty. Charge the motor. See step 18. Remote battery is empty. (LEDS of Replace the battery in the remote.
  • Seite 27 MOTION CM-08 LI-ION END MOTOR Disclaimer: © Copyright Coulisse All rights reserved. No part of this publication may be reproduced, stored in a retrieval system, or transmitted, in any form, by any means, electronic, mechanical, photocopying, recording, digital or otherwise without the written permission of the publisher.
  • Seite 28 MOTION CM-08 LI-ION END MOTOR CM-08 Li-Ion-Batterie-betriebener End-Motor mit Pull - und Fernbetrieb Motoreigenschaften Li-Ion-Batterie USB wiederaufladbar Kabellos Geschwindigkeits- Bidirektional kontrolle Integrierte Wiederaufladbar mit Kabellose Beidseitige Einheitliche Lithium-Ion-Batterie Mikro-USB Installation Kommunikation für Rollgeschwindigkeit Echtzeit-Reaktion Steueroptionen Pull-Steuerung Fernbedienung App-Steuerung Konnektivität Betrieb mit...

  • Seite 29: Garantie & Service

    MOTION CM-08 LI-ION END MOTOR ACHTUNG Lesen Sie die Gebrauchs- anweisung sorgfältig vor der Montage und Verwendung des um Strangulierung und Ver- Produkts. Montage kann durch wicklung zu vermeiden. Nicht-Profis gemacht sein. Nur Der Hals eines Kindes kann in für den Innenbereich.

  • Seite 30: Wichtige Sicherheitshinweise

    MOTION CM-08 LI-ION END MOTOR Wichtige Sicherheitshinweise Trennen Sie das Gerät von der Stromquelle WARNUNG: Zur Vermeidung von Verletzungs- oder schalten Sie die automatische Steuerung und Todesrisiken. Für die Sicherheit von aus, wenn in der Umgebung Reinigungs- Menschen ist es wichtig, diese Hinweise zu oder Wartungsarbeiten wie beispielsweise beachten.

  • Seite 31: Fcc Hinweis Zu Elektronischen Emissionen

    MOTION CM-08 LI-ION END MOTOR Die festen Steuerelemente sollten nach der Bei Betrieb müssen die folgenden zwei Installation deutlich sichtbar sein. Bedingungen erfüllt sein: Das Antriebsteil sollte kompatibel sein mit 1. Dieses Gerät darf keine schädigenden dem Nenndrehmoment (0,6N.m) und der Interferenzen verursachen Nennbetriebszeit (12min).
  • Seite 32 MOTION CM-08 LI-ION END MOTOR Wand Program- Max. Kanäle Einzelaus- Kanalaus- Montage mierung Rollos wahl wahl des Rollos CM-11 ■ ■ unbegrenzt Handfernbedienung CM-12 ■ ■ ■ ■ unbegrenzt ■ Handfernbedienung CM-13 ■ ■ ■ ■ unbegrenzt ■ Handfernbedienung CM-15 ■...
  • Seite 33 MOTION CM-08 LI-ION END MOTOR Max. Frequenz Bereich Stromquelle Länge Breite Höhe Zertifikate Szenen 30 m mit 433 MHz CR2430 3,0V 120 mm 45 mm 14 mm 1 konkreten Mauer 30 m mit 433 MHz CR2430 3,0V 120 mm 45 mm...
  • Seite 34 MOTION CM-08 LI-ION END MOTOR CM-11 CM-12 1-Kanal-Fernbedienung 5-Kanal-Fernbedienung Kanalanzeige Kanalanzeige Hoch Hoch Mitte Mitte (stop/bevorzugt) (stop/bevorzugt) Rechts Links Runter Runter Kanal Auswahl Kopplung Kopplung Knopf Knopf...
  • Seite 35 MOTION CM-08 LI-ION END MOTOR CM-13 CM-17 15-Kanal-Fernbedienung 4-Kanal Tisch-Fernbedienung Kanalanzeige Hoch Hoch Mitte Kanal 1 (stop/bevorzugt) Kanal 3 Rechts Links Mitte (stop/bevorzugt) Runter Kanal 2 Kanal 4 Vorheriger Nächster Runter Kanal Kanal Kopplung Kopplung Knopf Knopf...
  • Seite 36 MOTION CM-08 LI-ION END MOTOR CM-15 CM-16 1-Kanal-Wand-Fernbedienung 4-Kanal-Wand-Fernbedienung Hoch Runter Hoch Mitte (stop/ Mitte bevorzugt) (stop/bevorzugt) Links Rechts Runter Kopplung Knopf Kopplung Knopf...
  • Seite 37 MOTION CM-08 LI-ION END MOTOR CM-18 CM-20 1-Kanal-Qasten-Fernbedienung Bewegungsachse Kopplung Knopf Siehe Anleitung CM-20...

  • Seite 38: Das Rollo Installieren

    MOTION CM-08 LI-ION END MOTOR Das Rollo installieren Click! Click! Aktivieren Sie den Motor, indem Sie ihn mit Den Motor aktivieren einem Mikro-USB-Kabel aufladen. Eine grüne LED wird beginnen, zu blinken. Der Motor kann während des Aufladens verwendet werden. (Um den Motor ohne ein Mikro-USB-Kabel zu...

  • Seite 39: Mit Einer Fernbedienung Koppeln

    MOTION CM-08 LI-ION END MOTOR Mit einer Fernbedienung koppeln Mit einer Fernbedienung koppeln, mit der sich Rollos programmieren lassen. Siehe Seiten 4 und 5 für Fernbedienungsdetails. In diesem Handbuch ist ein CM-12 dargestellt. Drücken Sie kurz den Programm-Knopf auf dem Motor.

  • Seite 40: Untere Position Einstellen

    MOTION CM-08 LI-ION END MOTOR Untere Position einstellen Drücken und halten Sie den Runter -Knopf, bis das Rollo die gewünschte untere Position erreicht. WARNUNG: Beschädigungsgefahr. Runter Bringen Sie das Rollo langsam in die untere Position. Halten Sie gleichzeitig den mittleren und den Hoch Rauf-Knopf gedrückt, bis das Rollo aufhört,...

  • Seite 41: Obere Position Einstellen

    MOTION CM-08 LI-ION END MOTOR Obere Position einstellen Hoch Drücken und halten Sie den Rauf-Knopf, bis das Rollo die gewünschte obere Position erreicht. WARNUNG: Beschädigungsgefahr. Bringen Sie das Rollo langsam in die obere Position. Halten Sie gleichzeitig den mittleren und den 10.1...

  • Seite 42: Programmiermodus Deaktivieren

    MOTION CM-08 LI-ION END MOTOR Stellen Sie Ihre Lieblingsposition ein (optional) Bringen Sie das Rollo in Ihre gewünschte Lieblingsposition. 11.1 Mitte Halten Sie den mittleren Knopf gedrückt, um 11.2 diese Lieblingsposition zu speichern. Das Rollo hört kurz auf, sich zu bewegen, um anzuzeigen, dass die Lieblingsposition gespeichert wurde.

  • Seite 43: Das Rollo Benutzen

    MOTION CM-08 LI-ION END MOTOR Das Rollo benutzen Pull-Steuerung: Ziehen Sie einmal, um das Rollo in die Endpositionen zu versetzen. Ziehen Sie noch mal, um das Rollo zu stoppen. Hoch Fernbedienung: Wählen Sie mithilfe des Kanal-Knopfs Mitte den Kanal aus, mit dem das Rollo gekoppelt wurde.

  • Seite 44: Lieblingsposition Neu Einrichten

    MOTION CM-08 LI-ION END MOTOR Lieblingsposition neu einrichten Bringen Sie das Rollo in Ihre gewünschte Lieblingsposition. 15.1 Drücken Sie den Programm-Knopf auf dem Motor, um den Programmier- 15.2 Mitte modus zu aktivieren. Das Rollo beginnt, sich schrittweise zu bewegen. Halten Sie den mittleren Kopf gedrückt, um die aktuelle Position als 15.3...

  • Seite 45: Rollo Neu Einrichten

    MOTION CM-08 LI-ION END MOTOR Rollo neu einrichten Sie können entweder nur die Endpositionen neu einstellen oder das Gerät auf die Werkseinstellungen zurücksetzen. Wenn Sie das Gerät auf die Werkseinstellungen zurücksetzen, werden die Endpositionen sowie die Verbindung zu sämtlichen gekoppelten Fernbedienungen gelöscht.

  • Seite 46: Einzelauswahl 5-Kanal-Fernbedienung

    MOTION CM-08 LI-ION END MOTOR Erweiterte Optionen Manuelle Steuerung Falls keine Fern- oder Pull-Steuerung verfügbar ist, kann das Rollo mit dem Programmknopf auf dem Motor gesteuert werden. Halten Sie den Programm-Knopf gedrückt, 20.1 um das Rollo manuell zu bedienen. Das Rollo wird sich bewegen, solange der Knopf gedrückt gehalten wird.

  • Seite 47: Einzelauswahl 15-Kanal-Fernbedienung

    MOTION CM-08 LI-ION END MOTOR Einzelauswahl 15-Kanal-Fernbedienung Die Einzelauswahl ermöglicht es, den Programmiermodus auf einem einzelnen Rollo durch eine Fernbedienung zu aktivieren, ohne dass Sie den Programmknopf auf dem Rollo physisch betätigen müssen. Um die Einzelauswahl Die Fernbedienung 21.1 21.2...

  • Seite 48: Kanalauswahl 5-Kanal-Fernbedienung

    MOTION CM-08 LI-ION END MOTOR Kanalauswahl 5-Kanal-Fernbedienung Kanalauswahl ermöglicht es, Rollos zwischen Kanälen/Fernbedienungen zu kopieren, ohne dass Sie den Programmknopf auf den Motoren physisch betätigen müssen. Wählen Sie den Um die 22.1 22.2 Kanal aus, von dem Kanalauswahl zu die Rollos kopiert aktivieren, halten werden sollen.

  • Seite 49: Motor Aktivieren / Deaktivieren

    MOTION CM-08 LI-ION END MOTOR Motor aktivieren / deaktivieren Um eine Beschädigung des Rollos zu vermeiden, verfügt der Motor über einen Transportmodus, der sicherstellt, dass das Rollo nicht vor der Installation in Betrieb genommen wird. Halten Sie den Programmknopf gedrückt und ziehen Sie zweimal, um den Motor zu 24.1...
  • Seite 50 MOTION CM-08 LI-ION END MOTOR Von oben nach unten/von unten nach oben (untere Schiene) Rollos mit der Funktion von oben nach unten/von unten nach oben werden von zwei Motoren angetrieben: einem für die untere Schiene und einem für die mittlere Schiene.
  • Seite 51 MOTION CM-08 LI-ION END MOTOR Von oben nach unten/von unten nach oben (mittlere Schiene) Rollos mit der Funktion von oben nach unten/von unten nach oben werden von zwei Motoren angetrieben: einem für die untere Schiene und einem für die mittlere Schiene.

  • Seite 52: Häufig Gestellte Fragen

    MOTION CM-08 LI-ION END MOTOR Häufig gestellte Fragen Problem Grund Lösung Motor ist im Transportmodus. Aktivieren Sie den Motor. Siehe Schritt 24. Motorbatterie ist leer. Laden Sie den Motor auf. Siehe Schritt 18. Die Fernbedienungsbatterie ist leer. (LEDs Ersetzen Sie die Batterie in der der Fernbedienung blinken schnell.)
  • Seite 53 MOTION CM-08 LI-ION END MOTOR Haftungsausschluss: © Copyright Coulisse Alle Rechte vorbehalten. Keine der hier aufgeführten Inhalte dürfen ohne schriftliche Zustimmung des Herausgebers reproduziert, in elektronischen Systemen verarbeitet oder gespeichert werden, weder elektronisch, noch maschinell, bildtechnisch, digital oder auf irgendeine andere Art und Weise.
  • Seite 54 Fonctionne avec Fonctionne avec une Compatible avec contrôle de traction télécommande l' a utomatisation Fonctionne avec domestique et l' a pplication MOTION d'immeuble Support Vidéo App Store Google Play Comment installer, Téléchargez le Téléchargez le programmer et faire...

  • Seite 55: Entretien Et Assistance

    M O TI O N C M - 0 8 L I - I ON F IN MOTE U R AVERTISSEMENT Lisez attentivement les instructions avant d' a ssembler et d'utiliser le produit. Le montage peut être effectué cordons hors de portée des par des non professionnels.

  • Seite 56: Instructions De Sécurité Importantes

    M O TI ON CM - 08 LI-I ON F IN M OT E UR Instructions de sécurité importantes travaux de maintenance, tels que le nettoyage des AVERTISSEMENT : pour réduire le risque de blessure vitres, sont effectués à proximité. grave ou de mort.
  • Seite 57 M O TI O N C M - 0 8 L I - I ON F IN MOTE U R 3 Déclaration d’interférence des Le variateur est destiné à être installé à une fréquences radio de la FCC hauteur d' a u moins 2,5 m au-dessus du sol ou d' u ne autre niveau d' a ccès.
  • Seite 58 CM-13 ■ ■ ■ ■ illimité ■ Télécommande manuelle CM-15 ■ ■ illimité Télécommande murale CM-16 ■ illimité Télécommande murale CM-17 ■ illimité Télécommande de table CM 18 illimité Tirez sur la télécommande CM-20 ■ ■ Pont Wifi de Motion...
  • Seite 59 M O TI O N C M - 0 8 L I - I ON F IN MOTE U R Scènes Fréquence Portée Alimentation Longueur Largeur Hauteur Certificats max. 30 m avec 433 MHz CR2430 3.0V 120 mm 45 mm 14 mm 1 mur de béton 30 m avec...
  • Seite 60 M O TI ON CM - 08 LI-I ON F IN M OT E UR CM-11 CM-12 Télécommande à 1 chaîne Télécommande à 5 chaîne Indicateur Indicateur de chaîne de chaîne Croissant Croissant Centre Centre (arrêt / favori) (arrêt / favori) Droit Gauche Chaîne...
  • Seite 61 M O TI O N C M - 0 8 L I - I ON F IN MOTE U R CM-13 CM-17 Télécommande à 15 chaîne Télécommande de table à 4 chaînes Indicateur de chaîne Croissant Croissant Centre Chaîne 1 (arrêt / favori) Chaîne 3 Droit...
  • Seite 62 M O T I ON C M - 0 8 L I - I ON FI N M OTE U R CM-15 CM-16 Télécommande murale à 1 chaîne Télécommande murale à 4 chaîne Croissant Croissant Centre Centre (arrêt / favori) (arrêt / favori) Gauche Droit...
  • Seite 63 M O TI O N C M - 0 8 L I - I ON F IN MOTE U R CM 18 CM-20 Télécommande à gaine à 1 chaîne Motion hub Coupler bouton Voir le manuel CM-20...
  • Seite 64 M O TI ON CM - 08 LI-I ON F IN M OT E UR Installez le store Click! Click! Activez le moteur Activez le moteur en le chargeant avec un câble micro-USB. Une LED verte commencera à clignoter. Le moteur peut être utilisé pendant le chargement.
  • Seite 65 M O TI O N C M - 0 8 L I - I ON F IN MOTE U R Associez une télécommande Associez une télécommande capable de programmer des stores. Voir les pages 4 et 5 pour plus de détails sur les télécommandes. Dans ce manuel CM-12 est affiché.
  • Seite 66 M O TI ON CM - 08 LI-I ON F IN M OT E UR Définir la position du bas Appuyez et maintenez la touche bas jusqu' à ce que le store atteigne la position inférieure désirée. ATTENTION : risque de dommage. Approcher lentement la position inférieure.
  • Seite 67 M O TI O N C M - 0 8 L I - I ON F IN MOTE U R Définir la position du haut Croissant Appuyez et maintenez la touche croissant jusqu' à ce que le store atteigne la position supérieure désirée.
  • Seite 68 M O TI ON CM - 08 LI-I ON F IN M OT E UR Définir la position favorite (facultatif) Déplacez le store vers une position favorite souhaitée. 11.1 Centre Maintenez le bouton central pour enregistrer 11.2 cette position favorite. Le store cessera bientôt de marcher, indiquant que la position favorite a été...
  • Seite 69 M O TI O N C M - 0 8 L I - I ON F IN MOTE U R Faire fonctionner le store Contrôle de traction : tirez une fois pour déplacer le store vers les positions finales. Tirez de nouveau pour arrêter le store.
  • Seite 70 M O TI ON CM - 08 LI-I ON F IN M OT E UR Réinitialiser la position favorite Déplacez le store vers une position favorite 15.1 souhaitée. Appuyez sur le bouton programme sur le moteur pour activer le 15.2 Centre mode programme.

  • Seite 71: Recharger La Batterie

    M O TI O N C M - 0 8 L I - I ON F IN MOTE U R Réinitialiser le store Il est possible de supprimer uniquement les limites finales ou de réinitialiser les paramètres d' u sine. La réinitialisation d' u sine effacera les limites et supprimera la connexion à...

  • Seite 72: Options Avancées

    M O TI ON CM - 08 LI-I ON F IN M OT E UR Options avancées Commande manuelle Dans le cas où il n' y a pas de commande à distance ou de contrôle de traction, le store peut être actionné avec le bouton de programme sur le moteur.
  • Seite 73 M O TI O N C M - 0 8 L I - I ON F IN MOTE U R Sélection unique de télécommande à 15 chaîne La sélection simple permet d' a ctiver le mode programme sur un seul store grâce à une télécommande, sans avoir à...
  • Seite 74 M O TI ON CM - 08 LI-I ON F IN M OT E UR Sélection de chaîne de télécommande à 5 chaîne La sélection de chaîne permet de copier les stores entre les chaîne / télécommandes sans avoir à appuyer physiquement sur le bouton de programmation des moteurs. Sélectionnez la Pour activer la 22.1...
  • Seite 75 M O TI O N C M - 0 8 L I - I ON F IN MOTE U R Activer / désactiver le moteur Pour éviter que le store ne soit endommagé, le moteur dispose d' u n mode de transport qui garantit que le store ne sera pas activé...
  • Seite 76 M O TI ON CM - 08 LI-I ON F IN M OT E UR Haut-bas / bas-haut (rail inférieur) Les stores descendants / ascendants sont alimentés par deux moteurs : un pour le rail inférieur et un pour le rail du milieu. Les moteurs doivent être programmés individuellement : d' a bord le moteur du rail inférieur, puis le moteur du rail intermédiaire.
  • Seite 77 M O TI O N C M - 0 8 L I - I ON F IN MOTE U R Haut-bas / bas-haut (rail du milieu) Les stores descendants / ascendants sont alimentés par deux moteurs : un pour le rail inférieur et un pour le rail du milieu. Les moteurs doivent être programmés individuellement : d' a bord le moteur du rail inférieur, puis le moteur du rail intermédiaire.

  • Seite 78: Foires Aux Questions

    M O TI ON CM - 08 LI-I ON F IN M OT E UR Foires aux Questions Problème Cause Solution Le moteur est en mode de transport. Activer le moteur. Voir l' é tape 24. La batterie du moteur est déchargée. Chargez le moteur.
  • Seite 79 Coulisse B.V. décline toute responsabilité pour les dommages dus à des erreurs et / ou des défauts dans ce manuel. rtube.nl/cm-08 Coulisse B.V. se réserve le droit de réviser le manuel et de réviser et / ou modifier son contenu à tout moment, sans obligation d' i nformer toute personne ou entité...
  • Seite 80 MOTION CM-08 EINDMOTOR (LI-ION) CM-08 Eindmotor met trek- en afstandsbediening op basis van li-ionbatterij Kenmerken van de motor Li-ionbatterij Oplaadbaar via Draadloos Snelheidsregeling Bi-directioneel USB-aansluiting Geïntegreerde Installatie zonder Consistente Tweewegs Oplaadbaar met lithium-ionbatterij kabels rolsnelheid communicatie voor microUSB realtime reactie...
