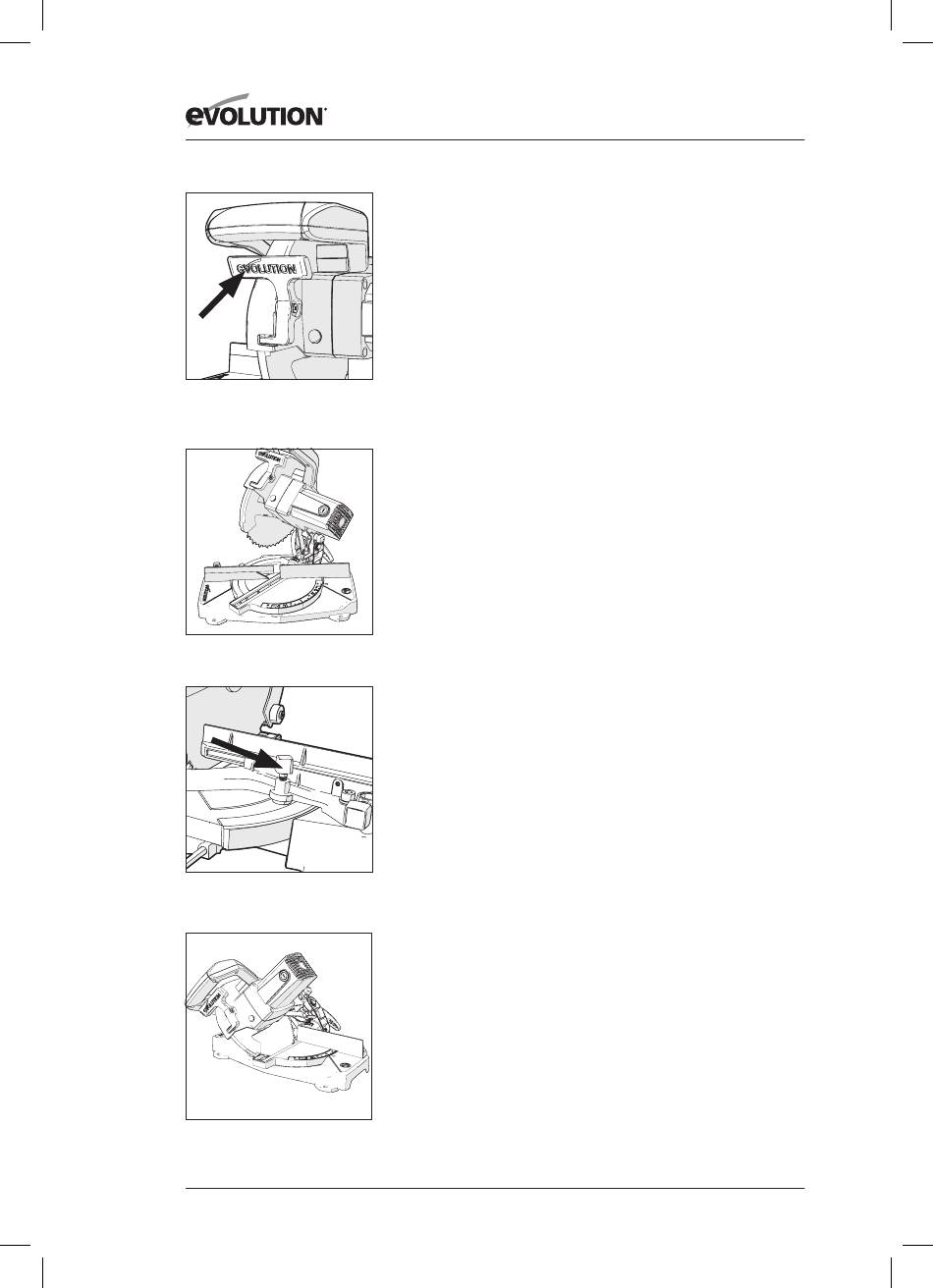

Fig. 18
Fig. 19
Fig. 20
Fig. 21
• Premere l'interruttore per avviare il motore.
• Rilasciare l'interruttore per spegnere il motore.
TAGLIO SEMPLICE
Il presente tipo di taglio è usato principalmente per operare
su materiali a sezione piccola o stretta. La testa da taglio è
delicatamente abbassata
per attraversare il pezzo da lavorare.
• Posizionare il pezzo da lavorare sul banco e contro la battuta
e fermarlo con uno o più morsetti come più idoneo.
• Afferrare l'impugnatura da taglio.
• Azionare il motore e permettere alla lama della sega
di raggiungere la piena velocità.
• Spingere la leva di blocco coprilama inferiore per rilasciare
la testa da taglio (Fig. 18).
• Spingere l'impugnatura da taglio verso il basso
e tagliare attraverso il pezzo.
• Consentire alla velocità della lama di effettuare il lavoro, non
c'è alcuna necessità di applicare una pressione eccessiva
sull'impugnatura da taglio.
• Quando il taglio è stato portato a termine, rilasciare
l'interruttore a pressione ON/OFF.
• Consentire alla lama di fermarsi del tutto.
• Prima di lasciare l'impugnatura da taglio, permettere alla
testa da taglio di ritornare nella propria posizione elevata,
con il coprilama inferiore completamente abbassato a
coprire i denti della lama, e la testa stessa bloccata nella
posizione superiore.
• Rimuovere il pezzo in lavorazione.
TAGLIO A BISELLO (Fig. 19)
Il banco girevole del presente utensile può essere girato di 50°
verso destra o sinistra rispetto alla normale posizione di taglio
trasversale (0°).
I bloccaggi sicuri sono forniti a 45°, 30°, 22,5°, 15° e 0°
su entrambi i lati, destro e sinistro.
• Allentare la manopola di bloccaggio impugnatura bisello
(Fig. 20) ruotandola
in senso antiorario.
• Ruotare il banco girevole all'angolo desiderato. • Per facilitare
le impostazioni, una scala goniometrica
è incorporata sul banco girevole.
• Serrare la manopola di bloccaggio bisello quando
si raggiunge l'angolo desiderato.
ATTENZIONE: È importante (e buona abitudine) serrare la
manopola di bloccaggio bisello anche quando si è selezionata
un'impostazione di bloccaggio sicuro.
INCLINANDO A SMUSSO LA TESTA DA TAGLIO
Un taglio a smusso (Fig. 21) si effettua con il banco girevole
impostato sull'anglo di smusso a 0°.
Avvertenza: Per fornire spazio di movimento alla testa da
taglio e facilitare il percorso della lama, può essere necessario
regolare la sezione superiore della battuta. (Vedere pagina 16)
La testa da taglio può essere inclinata dai normali 0° (posizione
perpendicolare) fino a un angolo massimo di 45° dalla
perpendicolare, esclusivamente sul lato sinistro.
Per inclinare la testa da taglio a sinistra:
• Allentare la manopola di bloccaggio bisello (Fig. 22).
• Inclinare la testa da taglio all'angolo desiderato. • Per facilitare
102
