Seite 1: Pft Silomat Df Q R 40

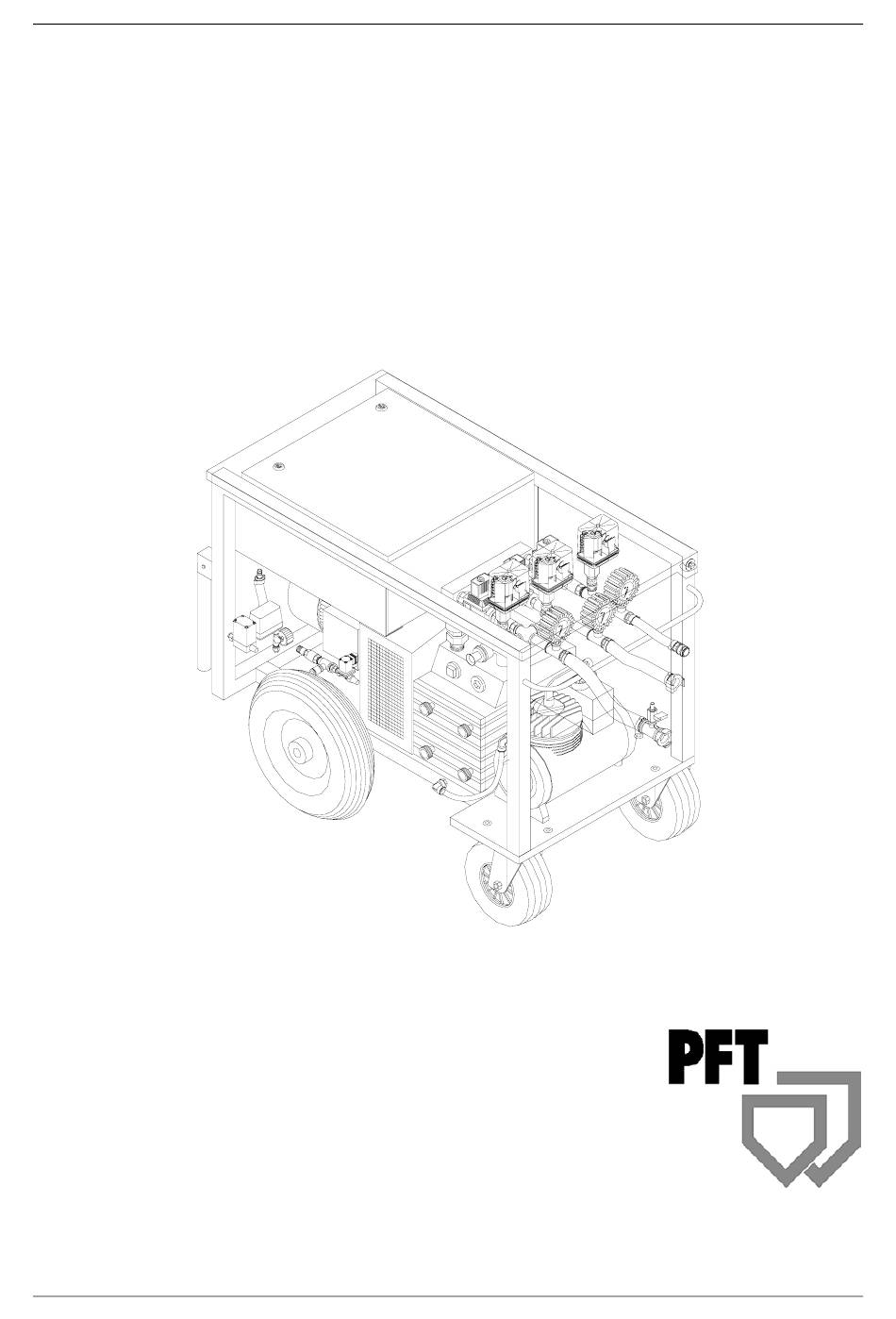

PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 BEDIENUNGSANLEITUNG (Artikelnummer der Bedienungsanleitung:00072351 ) (Artikelnummer der Stückliste:00064964 ) Druckförderanlage PFT SILOMAT DF Q R 40 WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG... -
Seite 2: Sehr Geehrter Pft-Kunde
Herzlichen Glückwunsch zu Ihrem Kauf. Sie haben gut gewählt, da Sie Qualität eines Markenproduktes aus gutem Hause schätzen. Die PFT SILOMAT DF Q R 40 ist auf dem neuesten technischen Stand. Sie wurde so funktionsgerecht gestaltet, damit sie bei den rauhen Baustellenbedingungen ein treuer Helfer ist. -
Seite 3: Inhaltsverzeichnis
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Inhaltsverzeichnis PFT SILOMAT DF Q R 40..........................1 PFT-K ..........................2 EHR GEEHRTER UNDE ........................ 2 RSTINSPEKTION NACH USLIEFERUNG ............................3 NHALTSVERZEICHNIS Ü DF Q R 40 A . 00 06 49 64..................4... -
Seite 4: Übersicht Silomat Df Q R 40 Art N R . 00 06 49 64
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Übersicht Silomat DF Q R 40 Art Nr. 00 06 49 64 1. Haube 2. Anschluß Siloluft Quetschventil 3. Anschluß Förderluft 4. Anschluß Bybassluft 5. Ansaugluft Kompressor 6. Kompressor Steuerluft 7. Fahrgestell 8. -
Seite 5: Übersicht Schaltschrank Art . N R . 00 07 23 65
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Übersicht Schaltschrank Art. Nr. 00 07 23 65 1. Hauptschalter öffnen in 0-Stellung 2. Ein - Austaster 3. Hand 0 Auto. 4. Störung Frequnzumformer 5. Anschluß Rüttler 6. Anschluß Fernsteuerung 7. Anschluß Hauptstrom 16 A... - Seite 6 PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Knauf PFT GmbH & Co.KG...
-
Seite 7: Bestimmungsgemäße Verwendung
Mischpumpen o. ä. mit fabrikmäßig vorgemischtem Fertigmörtel aus Drucksilos und -containern. Die PFT SILOMAT DF Q R 40 ist für den Betrieb mit einem Drucksilo konzipiert worden. Die Fa. Knauf PFT GmbH & Co. KG übernimmt keine Haftung für das Drucksilo. -
Seite 8: Grundlegende Sicherheitshinweise
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Grundlegende Sicherheitshinweise In der Betriebsanleitung werden folgende Benennungen bzw. Zeichen für besonders wichtige Angaben benutzt: HINWEIS: Besondere Angaben hinsichtlich der wirtschaftlichen Verwendung der Maschine. ACHTUNG! Besondere Angaben bzw. Ge- und Verbote zur Schadensverhütung. -
Seite 9: Grundlegende Sicherheitshinweise
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Grundlegende Sicherheitshinweise Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten und in lesbarem Zustand halten! Mindestens einmal pro Schicht ist die Maschine auf äußerlich erkennbare Schäden und Mängel zu prüfen! Bei sicherheitsrelevanten Änderungen der Maschine oder ihres Betriebsverhaltens diese sofort stillsetzen und die Störung der zuständigen Person melden! -
Seite 10: Einstellwerte
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Einstellwerte Einstellwerte Sicherheitsschalter Siloluft (1) S4 Aufblasen bei 1,4 bar. Antistoper (2) S5 Zu bei 1,3 bar Auf bei 1,1bar. Nachlauf (3) Nachblasen bei 1,1 bar. Sicherheitsventil am Luftkompressor 5,0 bar.(siehe Seite 16 Pos.2) Sicherheitsventil am Verteilerblock der Luftarmatur 2,0 bar. -
Seite 11: Inbetriebnahme
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Inbetriebnahme T-Stück (1) an Quetschventil (2) anschließen. Förderleitung (11) anschließen. Steuerluft (3) an Quetschventil (4) anschließen. Bybassluft (5) an T-Stück (6) anschließen Förderluft (6) anschließen. Siloluft (7) anschließen. Rüttler (8) anschließen. -
Seite 12: Arbeitsende
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Hauptschalter (1) EIN. Der Steuerluftkompressor läuft an und bläst den Steuerluftvorratrahmen auf. Betriebstaster (2) EIN. Der Förderluftkompressor läuft an und bläst das Silo auf. Hand 0 Auto. (3) auf Auto. schalten. Das Quetschventil öffnet bis das Zeitrelais K2 ausschaltet und der Förderschlauch leer ist. -
Seite 13: Arbeitsunterbrechung Und Stromausfall
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Arbeitsunterbrechung und Stromausfall Nach Arbeitsunterbrechungen oder bei Stromausfall muß Eintaster gedrückt werden. Beseitigen von Schlauchverstopfern ACHTUNG! Gemäß Unfallverhütungsvorschrift der Bauberufsgenossenschaft müssen die mit dem Beseitigen von Verstopfungen beauftragten Personen aus Sicherheitsgründen eine Schutzbrille tragen und sich so aufstellen, daß sie von austretendem Material nicht getroffen werden. -
Seite 14: Checkliste
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Checkliste Wie können Probleme bei der PFT SILOMAT DF Q R 40 vermieden bzw. schnell behoben werden ? Sicherheitsventil bläst ab Störung in der Luft bzw. Leitung kontrollieren Förderleitung Stopferbildung Drucksteuerung überprüfen Störung in Ablaufprogramm... -
Seite 15: Transport
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Transport Achtung! Die Silomat DF Q R 40 ist nicht für den Krantransport geeignet Wartung Luftfilterreinigung: Wöchentlich Filterpatrone reinigen. Filterdeckel abschrauben. Patrone mit Druckluft von innen und außen durchblasen. Beschädigte oder stark verschmutzte Filterpatrone ersetzen. -
Seite 16: Zeichnung Rahmen
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Zeichnung Rahmen Knauf PFT GmbH & Co.KG... -
Seite 17: Ersatzteilliste Rahmen
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Ersatzteilliste Rahmen 00 02 33 77 Stahlseil 6 x 7+FE PVC rot ummantelt 1050mm lg. 00 00 24 22 Alu-Pressklemme DIN 3093 Gr.Z3 00 07 24 34 Fahrgestell DF Q R40 RAL2004... -
Seite 18: Zeichnung Luftarmatur
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Zeichnung Luftarmatur Knauf PFT GmbH & Co.KG... -
Seite 19: Ersatzteilliste Luftarmatur
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Ersatzteilliste Luftarmatur 00 07 24 79 Verteilerblock DF Q R40 RAL2004 00 01 00 87 Verschraubung 3/4" Messing 00 07 31 34 Sicherheitsventil 1/2" 2,0bar 00 04 65 10 Magnetventil 3/4" 42V Typ 6213 A 20 20 32 82 Doppelnippel red 3/4"-1/2"... -
Seite 20: Zeichnung Kompressor
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Zeichnung Kompressor Knauf PFT GmbH & Co.KG... -
Seite 21: Ersatzteiliste Kompressor
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Ersatzteilliste Kompressor 00 07 07 62 Rotationskompressor KDT 3.60 (Trockenläufer) 7 Schieber Ansaugstück Bogen 20 20 93 20 Karosseriescheibe 8,4 x 25 x 1,5 verzinkt 20 20 87 01 Sechskantschraube M8 x 16 DIN 933 verzinkt Filterpatrone groß... -
Seite 22: Zeichnung Schaltschrank Art . N R . 00 07 23 65
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Zeichnung Schaltschrank Art. Nr. 00 07 23 65 Knauf PFT GmbH & Co.KG... -
Seite 23: Ersatzteilliste Schaltschrank
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Ersatzteilliste Schaltschrank 00 07 24 68 Leergehäuse Silomat DF Q R40 RAL7032 00 03 62 49 Verschluss Schaltschrank (Doppelbart) 20 45 40 00 Hauptschalter 25A 3-polig 20 45 40 50 Knebel mit Sperrkranz für Hauptschalter abschließbar 00 05 38 86 LED - Widerstand-Vorschaltelement f. -
Seite 24: Zeichnung Schaltschrank
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Zeichnung Schaltschrank Knauf PFT GmbH & Co.KG... -
Seite 25: Ersatzteilliste Schaltschrank
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Ersatzteilliste Schaltschrank 00 04 11 43 Gegenmutter Skintop M 16 x 1,5 00 04 11 41 Skintopverschraubung M 16 x 1,5 00 04 11 27 Skintopverschraubung M 20 x 1,5 00 04 11 45 Gegenmutter Skintop M 20 x 1,5... -
Seite 26: Zeichnung T-Verteiler
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Zeichnung T-Verteiler Knauf PFT GmbH & Co.KG... -
Seite 27: Ersatzteilliste T-Verteiler
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Ersatzteilliste T-Verteiler 20 65 61 01 Festkupplung C DIN 2" AG 20 20 45 02 T-Stück 2" IG 45 ° Nr. 165 verzinkt 20 20 58 01 Reduziernippel 2" AG 1" IG Nr. 241 verzinkt 20 20 08 00 Geka-Kupplung 1"... -
Seite 28: Schaltplan
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Schaltplan Knauf PFT GmbH & Co.KG... -
Seite 29: Schaltplan
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Schaltplan Knauf PFT GmbH & Co.KG... -
Seite 30: Schaltplan
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Schaltplan Knauf PFT GmbH & Co.KG... -
Seite 31: Technische Daten
PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 Technische Daten Maschinenbezeichnung Silomat DF Q R 40 00 06 49 64 Maschinentyp Druckförderanlage Fördern von Fertigmörtel Maschinenverwendung Einheit Maße Länge 1200 Breite Höhe Gewichte Gesamtgewicht Elektrodaten* Anschlußleistung 2,2 - 950... - Seite 32 PFT SILOMAT DF Q R 40 Bedienungsanleitung Stand 07.2005 WIR SORGEN FÜR DEN FLUSS DER DINGE Knauf PFT GmbH & Co.KG Postfach 60 D-97343 Iphofen Einersheimer Straße 53 D-97346 Iphofen Telefon 0 93 23/31-760 Telefax 0 93 23/31-770 E-Mail info@pft-iphofen.de Internet www.pft.de...
