KA 025F/00/a6/01.00 (a)
016196-0001
nivotester
FTL 370
d Füllstandgrenzschalter
Betriebsanleitung
e Level Limit Switch
Instruction Manual
f Transmetteur de niveau
Mise en service
es Detector de nivel
Instrucciones de servicio
i Interruttore di livello
Manuale Operativo
nl Niveauschakelaar
Inbedrijfstellingsvoorschriften
+
Endress
The Power of Know How
Hauser
Werbung
Inhaltsverzeichnis

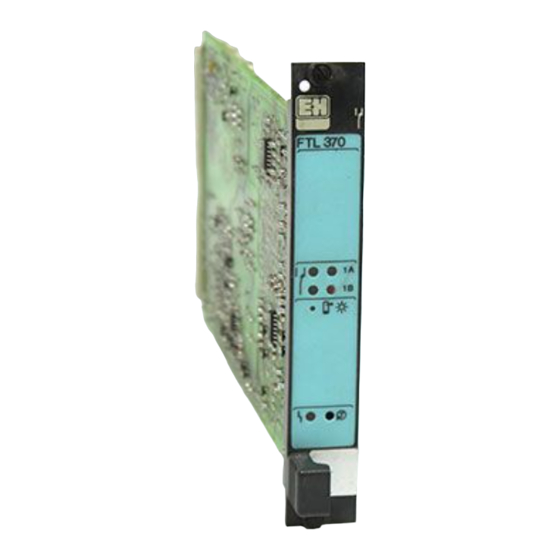

Verwandte Anleitungen für Endress+Hauser nivotester FTL 370
Inhaltszusammenfassung für Endress+Hauser nivotester FTL 370
- Seite 1 KA 025F/00/a6/01.00 (a) nivotester 016196-0001 FTL 370 d Füllstandgrenzschalter Betriebsanleitung e Level Limit Switch Instruction Manual f Transmetteur de niveau Mise en service es Detector de nivel Instrucciones de servicio i Interruttore di livello Manuale Operativo nl Niveauschakelaar Inbedrijfstellingsvoorschriften Endress Hauser The Power of Know How...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Indice Meßeinrichtung Sistema de medida Einbau Instalación Anschluß Conexiones Einstellung Ajuste Funktion Funcionamiento Technische Daten Datos técnicos Ergänzende Dokumentation Documentación adicional Contents Indice Measuring System Sistema di misura Installation Montaggio Connections Collegamenti Setting-Up Messa in funzione Function Funzionamento Technical Data Dati tecnici Supplementary Documentation Documentazione supplementare... -
Seite 3: Meßeinrichtung
Meßeinrichtung Measuring System Nivotester FTL 370 Liquiphant Ensemble de détection de niveau Sistema de medida FDL 30, 31 FDL 35, 36 Sistema di misura FTL 50, 51 (H) Meetopstelling Nivopuls FDU10 24 V Nivotester FTL 370 Soliphant nl nl d Nationale Vorschriften... -
Seite 4: Einbau
Einbau nl nl d Installation Montage DIN 41494 Montaje Montaggio Inbouw d Maße in mm e Dimensions in mm f Dimensions en mm es Dimensiones en mm i Dimensioni in mm nl Afmetingen in mm 100 mm = 3.94 in 1 in = 25.4 mm Messerleiste Federleiste mit Codierstiften... - Seite 5 d Codierstifte in die Federleiste stecken, Platz 2 und 5 e Insert coding pins in pos. 2 and 5 of the female connector f Emplacement des détrompeurs dans le connecteur femelle, positions 2 et 5 es Insertar pins de codificación en posiciones 2 y 5 del conector hembra i Inserire i pin di...
-
Seite 6: Anschluß
Anschluß Connections FDL 30, 31, 35, 36 Raccordement FTL 50, 51 (H) Ex i FDU 10 Conexiones FTM 30 S, 31 S, 32 S Collegamento Aansluitingen Federleiste, Anschlußseite Connection side of the female connector Grenzstand Connecteur femelle, coté raccordement Limit Conector femenino, lado de conexión Seuil Morsettiera femmina, parte connessioni... -
Seite 7: Einstellung
Einstellung Setting-Up Choix de la foncti- on du relais Ajuste Messa in funzione Instelling d Minimum-/Maximum- Sicherheitsschaltung einstellen e minimum/maximum "fail-safe" mode f Commutateur Minimum/maximum es Ajustar conexión de seguridad mínima/máxima i Impostare il tipo di sicurezza (min/max) nl Instelling minimaal/ maximaal veiligheid- schakeling (fail-safe) -
Seite 8: Funktion
Funktion Function FTL 370 Fonction Funcionamiento b20 d18 z18 b20 d18 z18 Funzionamento Functie d Grüne Leuchtdiode an Green LED lights DEL verte allumée es Diodo luminoso verde abierto LED verde acceso b24 d22 z22 b24 d22 z22 nl Groene LED brandt Test Rote Leuchtdiode an Red LED lights... - Seite 9 d Relaisfunktion in l n l Füllstand Abhängigkeit von Level Füllstand und Niveau Nivel Sicherheitsschaltung Livello e Relay operation as a Niveau function of level and Sinalübertragung fail-safe mode Signal transmission f Fonction des relais Transmission du signal Transmisión del señal selon le niveau et la Trasmissione del segnale commutation de...
-
Seite 10: Technische Daten
Technische Daten Umgebungstemperatur Versorgung 0 ... 70 °C (30 ... 160°F) Schaltleistung Technical Data Ambient temperature Power supply Switching capacity Caractéristiques techniques Température ambiante Alimentation Pouvoir de coupure Datos técnicos : 20 ... 30 V, max. 90 mA Temperatura ambiente Alimentación Capacidad máxima del relé... -
Seite 11: Ergänzende Dokumentation
