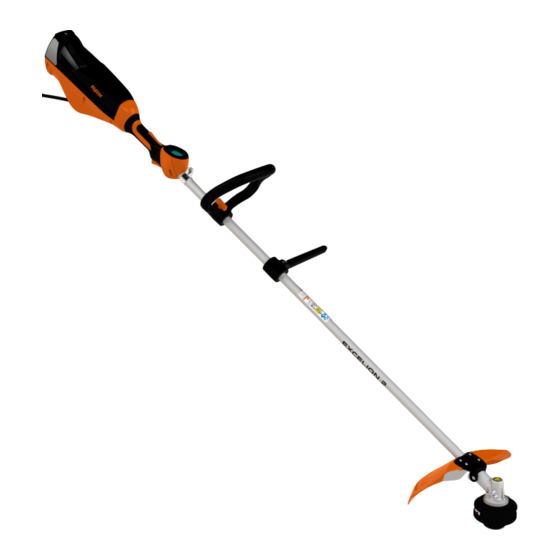

pellenc EXCELION 2 LH Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

GER
.
Übersetzung der
Originalanleitung
MOTORSENSE
EXCELION 2 LH
53_154421-A
Bedienungsanleitung
04/2021
DIE BEDIENUNGSANLEITUNG VOR DEM
GEBRAUCH AUFMERKSAM DURCHLESEN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für pellenc EXCELION 2 LH

Inhaltszusammenfassung für pellenc EXCELION 2 LH

  • Seite 1 Übersetzung der Originalanleitung MOTORSENSE EXCELION 2 LH 53_154421-A Bedienungsanleitung 04/2021 DIE BEDIENUNGSANLEITUNG VOR DEM GEBRAUCH AUFMERKSAM DURCHLESEN...

  • Seite 3: Inhaltsverzeichnis

    2.1.7. END-OF-LIFE MANAGEMENT IHRES GERÄTS ................. 2.2. SICHERHEITSHINWEISE FÜR MOTORSENSE, FREISCHNEIDER UND MOTORSENSE MIT SÄGEMESSER ............................2.3. WARNHINWEIS RÜCKPRALL ...................... 2.4. SICHERHEITSHINWEISE FÜR DIE MOTORSENSE EXCELION 2 LH ........2.5. SICHERHEITSHINWEISE ZUR NUTZUNG DES PELLENC-LADEGERÄTS UND -AKKUS ..2.6. SICHERHEITSKENNZEICHEN ...................... 2.7. PERSÖNLICHE SCHUTZAUSRÜSTUNG ..................
  • Seite 4 MOTORSENSE EXCELION 2 LH 53_154421-A 4.7. TRENNEN DES AKKUS ........................ 4.8. EINSTELLUNG DER ARBEITSPOSITION ..................4.8.1. EINSTELLEN DES TRAGGESCHIRRS UND ANBRINGEN DES TRAGEGURTS ........ 4.8.2. VERSCHIEBEN DER TRAGEÖSE ENTSPRECHEND DEM SCHWERPUNKT ........4.8.3. EINSTELLEN DER POSITION DES RUNDGRIFFS UND DES ABSTANDSHALTERS ......
  • Seite 5 MOTORSENSE EXCELION 2 LH 53_154421-A 8.1. LAGERUNG ............................ 8.1.1. LAGERPOSITION DES GERÄTS ..................... 8.2. TRANSPORT DES GERÄTS ......................8.3. EINLAGERN DES GERÄTS ......................9. ZUBEHÖR UND VERBRAUCHSMATERIALIEN ..............76 9.1. ZUBEHÖR FÜR RUNDGRIFF ....................... 9.2. SCHNEIDWERKZEUGE ......................... 9.2.1. UNKRAUT BESEITIGEN ........................

  • Seite 6: Einleitung

    53_154421-A 1. EINLEITUNG Sehr geehrte Kundin, sehr geehrter Kunde, Wir bedanken uns bei Ihnen für den Kauf unseres Produkts Motorsense Excelion 2 LH. Bei ordnungsgemäßer Verwendung werden Sie über Jahre hinweg mit Ihrem Gerät zufrieden sein. Warnung Ihr Gerät enthält zahlreiche verwertbare bzw. recycelbare Werkstoffe. Übergeben Sie es Ihrem Vertragshändler oder einem Kundendienstzentrum zur ordnungsgemäßen...

  • Seite 7: Sécurité

    53_154421-A 2. SÉCURITÉ • Die Motorsense Excelion 2 LH ist ein professionelles Gerät, dessen Nutzung nur zum Freischneiden von Grün- flächen (Gras, dichtes Gras, verholzte Pflanzen, Dornenranken und kleine Sträucher) vorgesehen ist. • PELLENC übernimmt keine Haftung für Schäden, die durch unsachgemäße und nicht vorgesehene Nutzung verursacht werden.

  • Seite 8: Sicherheit Von Personen

    MOTORSENSE EXCELION 2 LH 53_154421-A Ist die Verwendung eines elektrischen Geräts an einem feuchten Ort unvermeidlich, ist eine durch einen Fehlerstrom-Schutzschalter (RCD) geschützte Stromversorgung zu verwenden. Die Verwendung einer RCD-Einrichtung verringert die Gefahr von Stromschlägen. Anmerkung Der Ausdruck RCD (residual current device) kann durch den Ausdruck GFCI (ground fault circuit interrupter) oder ELCB (earth leakage circuit breaker) ersetzt werden.

  • Seite 9: Verwendung Von Akkubetriebenen Geräten Und Sicherheitsvorkehrungen

    Hersteller oder von zugelassenen Servicestellen durchgeführt werden. 2.1.7. END-OF-LIFE MANAGEMENT IHRES GERÄTS Für das End-of-Life Management stellt PELLENC ein End-of-Life Blatt zur Verfügung. Dieses End-of-life- Blatt enthält die Anleitungen zur sicheren Entsorgung aller Komponenten. 2.2. SICHERHEITSHINWEISE FÜR MOTORSENSE, FREISCHNEIDER UND MOTORSENSE MIT SÄGEMESSER...
  • Seite 10 MOTORSENSE EXCELION 2 LH 53_154421-A Den Bereich, in dem die Maschine eingesetzt werden soll, gründlich kontrollieren und alle Steine, Stö- cke, Drähte, Knochen und andere Fremdkörper entfernen. Herausgeschleuderte Teile können Personen verletzen. Vor dem Einsatz der Maschine immer eine Sichtprüfung auf Schäden an der Schneidvorrichtung oder Klinge und der Schneidvorrichtung oder Schneidbaugruppe durchführen.

  • Seite 11: Warnhinweis Rückprall

    Abprall und einer Beschädigung des Schneidwerkzeugs führen. Für derartige Arbeitsbedingungen empfiehlt PELLENC den Einsatz des CITY CUT. Entfernen Sie alle Hindernisse (Glas, Steine, Metall, Abfälle und andere Festkörper) aus dem Arbeitsbereich, da diese sonst während der Arbeiten von den Schneidwerkzeugen her- ausgeschleudert werden könnten.

  • Seite 12: Sicherheitshinweise Zur Nutzung Des Pellenc-Ladegeräts Und -Akkus

    • Verwenden Sie ausschließlich Schneidfäden aus Nylon und niemals Fäden aus anderen Materialien wie Metall. Metallfäden können brechen und beim Herausschleudern zu schweren Verletzungen führen. • Verwenden Sie ausschließlich von PELLENC empfohlene Nylonfäden mit einem Durchmesser von max. 3 mm.
  • Seite 13 MOTORSENSE EXCELION 2 LH 53_154421-A Drehrichtung und maximale Drehzahl Garantierter Schallleistungspegel LwA (6.600 U/min). Einzuhaltender Sicherheitsabstand: Halten Sie einen Abstand von mehr Das Gerät entspricht den EU-Bestim- als 15 Meter vom Arbeitsbereich der mungen. Maschine ein. Das Gerät entspricht den Normen des Das Gerät entspricht den marokkani-...

  • Seite 14: Persönliche Schutzausrüstung

    MOTORSENSE EXCELION 2 LH 53_154421-A 2.7. PERSÖNLICHE SCHUTZAUSRÜSTUNG Schutzaus- Tragen Beschreibung rüstung Vorgeschrieben bei Gefahr durch Schutzhelm Empfohlen herabfallende Gegenstände. Gefahr durch herausgeschleu- Schutzvisier Empfohlen derte Teile. Schutzhandschuhe tragen, ins- Sicherheits- Vorgeschrieben besondere bei Eingriffen am handschuhe Schneidkopf. Bei der Verwendung des Geräts...

  • Seite 15: Beschreibung Und Technische Daten

    MOTORSENSE EXCELION 2 LH 53_154421-A 3. BESCHREIBUNG UND TECHNISCHE DATEN 3.1. BESCHREIBUNG DES GERÄTS...
  • Seite 16 16. Luft-Ansauggitter: Unter dem Gerät angeordnetes Frischluft-Ansauggitter zur Kühlung von Motor und Elektro- nikkarte. 17. Bohrung für die Wandbefestigung der Maschine 18. Vegetationsschutzscheibe 19. Schnellverbinder: Ermöglicht den Anschluss der Maschine an einen PELLENC-Geräteakku 20. Tragegurt LH 22. TORX-Schraubendreher 25 23. Spezialschlüssel EXCELION 2 27.

  • Seite 17: Technische Daten

    MOTORSENSE EXCELION 2 LH 53_154421-A 3.2. TECHNISCHE DATEN 3.2.1. GERÄTEDATEN EXCELION 2 Modell Leistung 1.500 W Spannung des Geräts 43,2 V Gewicht (ohne Schneidwerkzeug und Schutzgehäuse) 4,5 kg Abmessungen (L x B x H) 1.800 x 450 x 650 mm Drehzahl 1.880 bis 6.600 U/min...
  • Seite 18 MOTORSENSE EXCELION 2 LH 53_154421-A Schwingungswerte Bei maximaler Nenndrehzahl gemessene Schwingungswerte* -Werte Griff rechts in m/s² -Werte Griff links in m/s² TAP CUT 3 (Faden Ø 2,7 mm) 3,32 3,77 TAP CUT 2 (Faden Ø 2,7 mm) 3,29 3,37 Doppelklinge...

  • Seite 19: Inbetriebnahme

    MOTORSENSE EXCELION 2 LH 53_154421-A 4. INBETRIEBNAHME 4.1. INHALT DER VERPACKUNG Überprüfen, ob im Lieferumfang der Motorsense Excelion 2 LH Folgendes enthalten ist: • 1 am Traggeschirr zu installierenden Tragegurt • 1 TORX-Schraubendreher 25 • 1 Schutzgehäuse • 1 Set für Klingen und Messer •...

  • Seite 20: Demontage Des Rundgriffs Und Des Abstandshalters Am Gerät

    MOTORSENSE EXCELION 2 LH 53_154421-A Den Abstandshalter (4) auf dem Übertragungsrohr (14) platzieren. Die Position des Abstandshalters (4) durch Anzie- hen der Schraube arretieren. Anmerkung Der Abstandshalter kann entweder zwischen dem MMS-Display und dem Rundgriff oder nach dem Rund- griff am Übertragungsrohr (9) montiert werden, wobei die oben empfohlenen Abstände eingehalten werden müssen.

  • Seite 21: Montage/Demontage Der Schutzgehäuse An Der Motorsense

    MOTORSENSE EXCELION 2 LH 53_154421-A Das Einstellrad (2) auf dem Rundgriff (3) lösen. Den Rundgriff (3) entfernen. 4.3. MONTAGE/DEMONTAGE DER SCHUTZGEHÄUSE AN DER MOTORSENSE Achtung Vor Beginn der Arbeiten die Maschine ganz ausschalten und den Akku trennen. Zur Vorgehens- weise, um das Gerät ganz auszuschalten, siehe Abschnitt 5.1.2, „Ausschalten des Geräts“.

  • Seite 22: Montage/Demontage Der Schutzabdeckung (Option)

    MOTORSENSE EXCELION 2 LH 53_154421-A Das Unterteil des Schutzgehäuses (13) einsetzen und dabei die Schraubenmarkierungen in Überein- stimmung bringen. Die 4 Schrauben mit dem Torx-Schlüssel 25 (22) festschrauben, um die Position des Schutzgehäu- ses (13) zu sichern. Montage/Demontage des serienmäßigen Schutzge- häuses...

  • Seite 23: Montage/Demontage Des Schutzgehäuses Für Grobschnittsägen (Option)

    MOTORSENSE EXCELION 2 LH 53_154421-A Montage der Schutzabdeckung Die beiden Teile der Schutzabdeckung am Übertra- gungsrohr (14) platzieren. Zunächst die 4 unverlierbaren Schrauben so ein- schrauben, dass die beiden Teile der Schutzabde- ckung verbunden werden. Die Position der Schutzabdeckung auf dem Übertra-...

  • Seite 24: Montage/Demontage Der Schneidköpfe An Der Motorsense

    MOTORSENSE EXCELION 2 LH 53_154421-A 4.4. MONTAGE/DEMONTAGE DER SCHNEIDKÖPFE AN DER MOTORSENSE Achtung Vor Beginn der Arbeiten die Maschine ganz ausschalten und den Akku trennen. Zur Vorgehens- weise, um das Gerät ganz auszuschalten, siehe Abschnitt 5.1.2, „Ausschalten des Geräts“. Schutzhandschuhe tragen. Handhabung von scharfen Gegenständen.
  • Seite 25 MOTORSENSE EXCELION 2 LH 53_154421-A Mithilfe des mit dem Gerät mitgelieferten Spezial- schlüssels EXCELION 2 (23) die Mutter im Gegen- uhrzeigersinn festziehen und dabei die Schutzscha- le festhalten. Anzugsmoment: 35 Nm. Die Klinge ist nun im Gerät installiert und einsatzbereit.

  • Seite 26: Montage/Demontage Des Häckselmessers Am Gerät

    MOTORSENSE EXCELION 2 LH 53_154421-A 4.4.2. MONTAGE/DEMONTAGE DES HÄCKSELMESSERS AM GERÄT Anmerkung Zu Beschreibung und Artikelnummern der Zubehörteile siehe Teil Abschnitt 9.2.2, „Zerkleinern“. Achtung Vor Beginn der Arbeiten die Maschine ganz ausschalten und den Akku trennen. Zur Vorgehens- weise, um das Gerät ganz auszuschalten, siehe Abschnitt 5.1.2, „Ausschalten des Geräts“.
  • Seite 27 MOTORSENSE EXCELION 2 LH 53_154421-A Die mit Schutzabdeckung und Häckselmesser ausge- stattete Motorsense ist nun betriebsbereit. Anmerkung Wenn der Schneidkopf am Gerät installiert ist, muss er auf der MMS ausgewählt werden, damit das Gerät bedient werden kann. Siehe Abschnitt 5.5.2, „Aktivierung des Schneidkopfs über das MMS-Menü“.

  • Seite 28: Montage/Demontage Des Tap Cut 2 / Tap Cut

    MOTORSENSE EXCELION 2 LH 53_154421-A 4.4.3. MONTAGE/DEMONTAGE DES TAP CUT 2 / TAP CUT 3 Montage des TAP CUT 2 / TAP CUT 3 am Gerät Kontrollieren, ob die Vegetationsschutzscheibe (18) auf dem Winkelgetriebe (11) vorhanden ist. Den TAP CUT (12) auf dem Winkelgetriebe (11) plat- zieren.
  • Seite 29 MOTORSENSE EXCELION 2 LH 53_154421-A Den Schneidkopf im Gegenuhrzeigersinn anziehen, um seine Position zu arretieren. Einsetzen eines Schneidfadens Der TAP CUT verfügt über ein Füllsystem, mit dem ein Schneidfaden nachgefüllt werden kann, ohne den Schneidkopf öffnen zu müssen. Beim TAP CUT 2 den mittleren Teil so drehen, dass die Pfeile des äußeren Teils und die Striche des mitt-...
  • Seite 30 MOTORSENSE EXCELION 2 LH 53_154421-A Nun den mittleren Teil so schrauben, dass der Faden in den Schneidkopf gezogen wird und nach und nach immer weniger von ihm zu sehen ist. Anmerkung Der Schneidfaden muss so lang sein, dass er mit der auf dem Schutzgehäuse angeordneten Klinge abgeschnitten werden kann.

  • Seite 31: Einstellen Der Schneidfadenposition Bei Tap Cut 2 Und 3

    MOTORSENSE EXCELION 2 LH 53_154421-A Den TAP CUT (12) vom Winkelgetriebe (11) abneh- men. Darauf achten, dass die Vegetationsschutzscheibe (18) nicht verloren geht. 4.4.4. EINSTELLEN DER SCHNEIDFADENPOSITION BEI TAP CUT 2 UND 3 Einstellen der Schneidfadenposition Das Gerät einschalten (siehe Abschnitt 5.1.1, „Ein- schalten“).
  • Seite 32 MOTORSENSE EXCELION 2 LH 53_154421-A Achtung Vor Beginn der Arbeiten die Maschine ganz ausschalten und den Akku trennen. Zur Vorgehens- weise, um das Gerät ganz auszuschalten, siehe Abschnitt 5.1.2, „Ausschalten des Geräts“. Schutzhandschuhe tragen. Handhabung von scharfen Gegenständen. Montage Die zwei Schrauben auf dem am Gerät montierten Winkelgetriebe (11) lösen.
  • Seite 33 MOTORSENSE EXCELION 2 LH 53_154421-A Das Winkelgetriebe und seine Abdeckung ausrich- ten, um die Bohrungen der jeweiligen Elemente in Übereinstimmung zu bringen. Den mit dem Gerät mitgelieferten Torx-Schlüssel 25 (22) in die Bohrung auf dem Winkelgetriebe einfüh- ren. Durch diesen Vorgang kann die Position des Winkel- getriebes und seiner Abdeckung arretiert werden.
  • Seite 34 MOTORSENSE EXCELION 2 LH 53_154421-A 13. Mithilfe des mit dem Gerät mitgelieferten Spezial- schlüssels EXCELION 2 (23) die Mutter im Gegen- uhrzeigersinn festziehen und dabei die Schutzscha- le festhalten. Anzugsmoment: 35 Nm. Anmerkung Wenn der Schneidkopf am Gerät installiert ist, muss er auf der MMS ausgewählt werden,...

  • Seite 35: Montage/Demontage Des City Cut Am Gerät

    MOTORSENSE EXCELION 2 LH 53_154421-A Das Übertragungsrohr (14) des Geräts aus seiner Aufnahmen nehmen. Das Gerät und den Kopf ausbauen. 4.4.6. MONTAGE/DEMONTAGE DES CITY CUT AM GERÄT Achtung Vor Beginn der Arbeiten die Maschine ganz ausschalten und den Akku trennen. Zur Vorgehens- weise, um das Gerät ganz auszuschalten, siehe Abschnitt 5.1.2, „Ausschalten des Geräts“.
  • Seite 36 MOTORSENSE EXCELION 2 LH 53_154421-A Den mit dem CITY CUT mitgelieferten Ring einfüh- ren. Bei der Erstinstallation den mit dem CITY CUT mit- gelieferten Aufkleber wie nebenstehend dargestellt auf dem Übertragungsrohr der Motorsense anbrin- gen. Das Übertragungsrohr (14) in den CITY CUT einfüh-...
  • Seite 37 MOTORSENSE EXCELION 2 LH 53_154421-A Nun die Markierungen auf dem zuvor angebrachten Aufkleber mit der Oberseite des CITY CUT-Kopfes aus- richten, je nachdem, wie das Werkzeug verwendet werden soll. Die Schrauben auf dem CITY CUT mithilfe des mit dem Gerät mitgelieferten TORX-Schraubendrehers 25 (22) festziehen, um seine Position zu arretieren.

  • Seite 38: Anbringen Des Akkus Am Traggeschirr

    Wenn das Kabel nicht angeschlossen ist, sollten dessen Steckverbinder geschützt werden, um eine verlän- gerte Lebensdauer derselben zu gewährleisten. Jeglicher Kontakt mit abrasiven oder verschmutzten Oberflä- chen sowie starke Stoßbelastungen (Herunterfallen) müssen vermieden werden. Mehr Informationen zu den PELLENC-Akkus sind den Akku-Anleitungen zu entnehmen.

  • Seite 39: Trennen Des Akkus

    Nehmen Sie sich die Zeit, um Ihr Tragesystem und Ihr Gerät richtig einzustellen. Eine korrekte Einstellung erhöht den Arbeitskomfort und vermeidet Schmerzen. Vor jeder Verwendung muss die Arbeitsposition der Motorsense Excelion 2 LH auf die Größe des Bedieners ein- gestellt werden.
  • Seite 40 MOTORSENSE EXCELION 2 LH 53_154421-A Installation des Tragegurts am Traggeschirr: Den Steckteil der Brustgurtschnalle vom Tragge- schirr entfernen. Den Steckteil der Brustgurtschnalle des Traggurts anstelle der ursprünglichen Brustgurtschnalle des Traggeschirrs anbringen. Die Endschnalle des Gurts an der am Traggeschirr vorgesehenen Stelle anbringen und dabei darauf achten, ihn über den Bügel des Traggeschirrs zu...

  • Seite 41: Verschieben Der Trageöse Entsprechend Dem Schwerpunkt

    MOTORSENSE EXCELION 2 LH 53_154421-A Den Karabinerhaken des Tragegurts (20) in die Tra- geöse (7) klicken. Den Tragegurt einstellen, um das Gerät möglichst im Gleichgewicht zu halten. Anmerkung Der Tragegurt des Geräts besitzt ein Notlösesystem. Für weitere Informationen siehe Abschnitt 5.7, „Notlö- sesystem“.

  • Seite 42: Einstellen Der Position Des Rundgriffs Und Des Abstandshalters

    Die Taste POWER/MENU (9) 3 Sekunden gedrückt halten. Kontrollieren, ob das Gerät einschaltet. Das Display leuchtet blau. Anmerkung Um das Excelion 2 LH einzuschalten, ist es nicht notwendig, zuerst den Akku einzuschalten. Der Akku wird über den Griff am Gerät eingeschaltet.

  • Seite 43: Ausschalten Des Geräts

    MOTORSENSE EXCELION 2 LH 53_154421-A Kontrollieren, ob auf dem Display der Name des Akkus angezeigt wird. Wenn das Display „AKKU NICHT ERKANNT“ anzeigt, siehe Abschnitt 7, „Fehler und Fehlerbehe- bung“. Anmerkung Nach dem Einschalten ist das Gerät standardmä- ßig verriegelt. Es zeigt an „1 x KLICK ENTRIEGE- LUNG“.

  • Seite 44: Entriegeln Des Geräts

    MOTORSENSE EXCELION 2 LH 53_154421-A Das Display zeigt „OFF“ an und ein Countdown zählt bis zum vollständigen Abschalten des Geräts. Anmerkung Wenn der Finger vorzeitig von der Taste POWER/ MENU (9) gelöst wird, wird die Ausschaltsequenz unterbrochen. Das Gerät kann nicht über das Menü ausgeschaltet werden.

  • Seite 45: Vorstellung Des Mms-Displays (Mensch-Maschine-Schnittstelle)

    MOTORSENSE EXCELION 2 LH 53_154421-A 5.3. VORSTELLUNG DES MMS-DISPLAYS (MENSCH-MASCHINE-SCHNITTSTELLE) Energiesparmodus Akku-Ladeanzeige Zu planende Geräteinspektion Fehler Vorsicht Fehler Anzeige hohe Temperatur Gerät verriegelt Werte des Geräts Einheit Menü Geschwindigkeitsanzeige Leistungsanzeige 5.3.1. VERBLEIBENDE AKKULAUFZEIT Anzeige der verbleibenden Akkulaufzeit in Prozent: Wenn das Gerät eingeschaltet und entriegelt ist, zeigt das Hauptdisplay standardmäßig die Akkulaufzeit in Pro-...
  • Seite 46 MOTORSENSE EXCELION 2 LH 53_154421-A Anmerkung Wenn die Akkulaufzeit unter 20 % sinkt, blinkt das Akku-Symbol langsam. Wenn die Akkulaufzeit unter 10 % sinkt, blinkt das Akku-Symbol schnell. Anzeige der verbleibenden Akkulaufzeit in Stun- den/Minuten: Wenn Steuerdrücker und Sicherheitsdrücker gleichzeitig gedrückt werden, zeigt das Display nach einer Minute...

  • Seite 47: Piktogramm „Energiesparmodus

    MOTORSENSE EXCELION 2 LH 53_154421-A 5.3.2. PIKTOGRAMM „ENERGIESPARMODUS“ Wenn während des Betriebs der Motorverbrauch kleiner oder gleich 500 W ist, wird automatisch ein Piktogramm angezeigt, das ein Blatt darstellt. Das bedeutet, dass das Gerät im Energiesparmodus arbeitet. Anmerkung Der Energiesparmodus funktioniert nicht, wenn das Gerät mit Klingen/dem Häckselmesser oder dem...

  • Seite 48: Geschwindigkeitsschaltung

    MOTORSENSE EXCELION 2 LH 53_154421-A 5.4.2. GESCHWINDIGKEITSSCHALTUNG Das Gerät besitzt 4 Arbeitsgeschwindigkeiten. Um die Geschwindigkeit zu erhöhen und die Leis- tung zu steigern, die Taste POWER/MENU (9) so oft wie nötig drücken. Anmerkung Die Geschwindigkeitsschaltung erfolgt in Form einer Schleife: 1-2-3-4-1-2-3-4 etc.

  • Seite 49: Einstellungen Über Das Mms-Menü

    MOTORSENSE EXCELION 2 LH 53_154421-A Deaktivierung des Boost-Modus Den Steuerdrücker (6) loslassen. Der Boost-Modus wird deaktiviert. Anmerkung Da die Geschwindigkeit im Boost-Modus maximal ist, verbraucht das Gerät mehr Energie. Der Boost- Modus soll nur vorübergehend und nur bei Bedarf genutzt werden, z. B. zum Schneiden des Fadens oder bei starker Vegetationsdichte.

  • Seite 50: Aktivierung Des Schneidkopfs Über Das Mms-Menü

    MOTORSENSE EXCELION 2 LH 53_154421-A Anmerkung Wenn das Menü mithilfe des Drückers verlassen wird, zeigt das Display „DRÜCKER LOSLASSEN“ 5.5.2. AKTIVIERUNG DES SCHNEIDKOPFS ÜBER DAS MMS-MENÜ Die Auswahl des richtigen Modus für den Schneidkopf ist entscheidend für den einwandfreien Betrieb der Motorsense.

  • Seite 51: Menü „Information" Und Zugang Zur Parametrierung Der Maschine

    MOTORSENSE EXCELION 2 LH 53_154421-A 5.5.3. MENÜ „INFORMATION“ UND ZUGANG ZUR PARAMETRIERUNG DER MASCHINE Zugang zum Menü „Information“: Zugang Menü Geräts (siehe Abschnitt 5.5.1, „Navigation im Menü“). Die Taste POWER/MENU (9) immer wieder drü- cken, um die verschiedenen, mit diesem Gerät ver- fügbaren Schneidköpfe anzuzeigen.
  • Seite 52 MOTORSENSE EXCELION 2 LH 53_154421-A Anmerkung Bei weniger als 10 Minuten gearbeitet, zeigt die Anzeige „- - -“ an. Zurücksetzen der Arbeitszeit Die Taste POWER/MENU (9) 1 Sekunde lang gedrückt halten, um den Wert zurückzusetzen. Den Drücker betätigen, um das Menü zu verlassen.

  • Seite 53: Zurücksetzen Der Durchschnittlichen Leistung

    MOTORSENSE EXCELION 2 LH 53_154421-A Anmerkung Wenn die Daten nicht ausreichen, um eine durch- schnittliche Leistung anzugeben, zeigt die Anzeige „- - -“ an. Zurücksetzen der durchschnittlichen Leistung Die Taste POWER/MENU (9) 1 Sekunde lang gedrückt halten, um den Wert zurückzusetzen.
  • Seite 54 MOTORSENSE EXCELION 2 LH 53_154421-A Anmerkung Wenn die Daten nicht ausreichen, um einen durchschnittlichen Verbrauch anzugeben, zeigt die Anzeige „- - -“ an. Zurücksetzen des Energieverbrauchs Die Taste POWER/MENU (9) 1 Sekunde lang gedrückt halten, um den Wert zurückzusetzen. Den Drücker betätigen, um das Menü zu verlassen.
  • Seite 55 MOTORSENSE EXCELION 2 LH 53_154421-A Anmerkung Wenn die Daten beim ersten Starten des Geräts nicht ausreichen, zeigt die Anzeige „- - -“ an. Dieser Wert kann nicht zurückgesetzt werden. 5.5.3.5. ANZEIGE DER VERBLEIBENDEN ZEIT BIS ZUR INSPEKTION Die Taste POWER/MENU (5) mehrmals drücken, um zum Menü...
  • Seite 56 MOTORSENSE EXCELION 2 LH 53_154421-A 5.5.3.6. AUSWAHL DER SPRACHE Die Taste POWER/MENU (9) mehrmals drücken, um zum Menü „6--SPRACHE“ zu gelangen. Die Taste POWER/MENU (9) 1 Sekunde lang gedrückt halten, um das Menü Sprache des Geräts zu öffnen. Die Taste POWER/MENU (9) immer wieder drü- cken, um die verschiedenen, mit diesem Gerät ver-...
  • Seite 57 MOTORSENSE EXCELION 2 LH 53_154421-A Die Taste POWER/MENU (9) 1 Sekunde lang gedrückt halten, um die Sprache des Geräts zu bestätigen. Die gewählte Sprache wird im mittleren Bereich des Displays angezeigt und die Anzeige kehrt zum Hauptmenü zurück. Den Drücker (6) betätigen, um das Menü ganz zu verlassen.

  • Seite 58: Tipps Für Die Nutzung Und Arbeitstechniken

    Ob Sie eine Grünanlage pflegen oder verschönern, hohes Gras, Wildwuchs, Gestrüpp oder Sträucher, die einen Weg zuwuchern, zurückschneiden wollen – es gibt für jeden Einsatz der Motorsense Excelion 2 LH den passenden PELLENC-Schneidkopf. Es kommt also darauf an, den richtigen Schneidkopf für die vorgesehenen Schneidarbeiten zu wählen.

  • Seite 59: Tipps Zur Optimierung Des Akkus

    Herausschleudern von Teilen begrenzt ist und er daher auch in städtischen Umgebun- gen sicher verwendet werden kann. Für weitere Informationen zum verfügbaren Zubehör für ihre Motorsense Excelion 2 LH siehe Abschnitt 9.2, „Schneidwerkzeuge“. 5.6.2. TIPPS ZUR OPTIMIERUNG DES AKKUS Um die Laufzeit des PELLENC-Akkus zu optimieren, muss die Rotationsgeschwindigkeit des Schneidgeräts an die...
  • Seite 60 MOTORSENSE EXCELION 2 LH 53_154421-A Wichtig Zwischen dem Schneidkopf und eventuellen Hindernissen immer einen Mindestabstand von 50 mm einhalten, um Beschädigungen am Gerät und am Schneidfaden zu vermeiden. Einfaches Mähen • Das Gerät in Halbkreisen von links nach rechts führen und sich dabei langsam vorwärts bewegen.
  • Seite 61 • Um den Arbeitskomfort zu optimieren kann der Bedie- ner den Schneidkopf CITY CUT, je nach Arbeitsrich- tung, auf 28° oder 51° schwenken. • Die schnelle Montage des CITY CUT an der Motorsen- se Excelion 2 LH dauert nur 20 Sekunden.

  • Seite 62: Notlösesystem

    MOTORSENSE EXCELION 2 LH 53_154421-A 5.7. NOTLÖSESYSTEM Die Motorsense Excelion 2 LH verfügt über ein Notlösesystem des Geräts, um sich im Notfall schnell von diesem entfernen zu können. Im Notfall: Den am Traggeschirr angeordneten Schnellverbin- der des Geräts (19) trennen.

  • Seite 63: Wartung

    6.1. EMPFEHLUNGEN ZUR GERÄTEWARTUNG Achtung Trennen Sie immer den Akku vom Gerät, bevor Sie mit den Wartungsmaßnahmen beginnen. • Verwenden Sie die von PELLENC empfohlenen Produkte. • Bei Fragen wenden Sie sich an Ihren PELLENC-Vertragshändler. 6.2. WARTUNGSTABELLE Jedes Bei jeder...

  • Seite 64: Reinigung Des Geräts

    MOTORSENSE EXCELION 2 LH 53_154421-A Wichtig Die Maschine mindestens alle 400 Stunden oder einmal pro Jahr von einem PELLENC-Vertragshändler inspi- zieren lassen. 6.3. REINIGUNG DES GERÄTS Nach jedem Einsatz mit Wasser reinigen: Warnung Keinen Hochdruckreiniger verwenden. • Das Schutzgehäuse (13).

  • Seite 65: Schmieren Des Winkelgetriebes

    MOTORSENSE EXCELION 2 LH 53_154421-A Nach Reinigung der Innenseite des Schneidkopfes das Mittelteil wieder einsetzen. Die Abdeckung des Schneidkopfs wieder anbringen und dabei die Kerben in Übereinstimmung bringen. 6.5. SCHMIEREN DES WINKELGETRIEBES Die Schraube auf dem Winkelgetriebe (11) mithilfe des mit dem Gerät mitgelieferten Torx-Schlüssels 25 (22) lösen und entfernen.

  • Seite 66: Demontage/Montage Des Schutzgehäuses Des City Cut

    MOTORSENSE EXCELION 2 LH 53_154421-A 6.6.2. DEMONTAGE/MONTAGE DES SCHUTZGEHÄUSES DES CITY CUT Demontage Mithilfe eines Schraubendrehers T20 die 4 Schrau- ben lösen, mit denen das Schutzgehäuse befestigt ist. Das Gehäuse abnehmen. Montage Das Gehäuse hinter dem Winkelgetriebe platzieren. Mithilfe eines Schraubendrehers T20 die 4 Schrau- ben festziehen, mit denen das Schutzgehäuse...

  • Seite 67: Austausch Der Klingen Des City Cut

    MOTORSENSE EXCELION 2 LH 53_154421-A 6.7.2. AUSTAUSCH DER KLINGEN DES CITY CUT Demontage Die unter dem Schneidkopf angeordnete Mutter mit einem Schlüssel 13 mm lösen. Warnung Unter der Schale befindet sich eine komprimierte Feder. Die Bauteile vorsichtig loslassen. Die beiden Klingen, die jeweils auf einem Träger...
  • Seite 68 MOTORSENSE EXCELION 2 LH 53_154421-A An jedem Klingenträger mithilfe eines TORX- Schraubendrehers 27 die 3 Muttern entfernen, um die Klinge von ihrem Träger zu lösen. Die Klingen austauschen. Montage Die Klingen auf dem zugehörigen Klingenträger montieren. Es ist wichtig, dass die Klingen auf dem jeweils pas- senden Klingenträger montiert werden.

  • Seite 69: Reinigen Und Schmieren Der Klingen

    6.7.3. REINIGEN UND SCHMIEREN DER KLINGEN Um eine einwandfreie Funktion des CITY CUT sicherzustellen, • die Klingen mithilfe der PELLENC-Schmiermitteldose (Art.-Nr. 121633) alle zwei Arbeitsstunden schmieren • die Klingen nach jedem Arbeitstag ausbauen, um die Baugruppe zu reinigen und zu schmieren. Sie folgende Anleitung.

  • Seite 70: Schmieren Des Winkelgetriebes

    MOTORSENSE EXCELION 2 LH 53_154421-A Die Klinge nachschleifen und dabei eine Neigung von 45° zwischen Klinge und Feile einhalten. Immer einen Abstand von 3,7 mm zwischen der Schnei- de und dem Relief der Klinge einhalten. 6.7.5. SCHMIEREN DES WINKELGETRIEBES Die Schraube auf dem CITY CUT mithilfe des mit dem Gerät mitgelieferten Torx-Schlüssels 25 (22)

  • Seite 71: Fehler Und Fehlerbehebung

    MOTORSENSE EXCELION 2 LH 53_154421-A 7. FEHLER UND FEHLERBEHEBUNG 7.1. TABELLE DER EREIGNISSE UND STÖRUNGEN...
  • Seite 72 MOTORSENSE EXCELION 2 LH 53_154421-A...

  • Seite 73: Übersicht Der Display-Meldungen

    MOTORSENSE EXCELION 2 LH 53_154421-A 7.2. ÜBERSICHT DER DISPLAY-MELDUNGEN Die Fehlermeldungen werden auf dem MMS-Display des Geräts angezeigt. Anzeige-Codes Mögliche Instandset- zur Fehler- Bezeichnung Überprüfungen Lösungen Ursache zung durch diagnose Gerät abküh- Benutzer Benutzer len lassen Fehler Tem- Gerätetempe- Err 4...

  • Seite 74: Einlagerung Und Transport

    „Schmieren des Winkelgetriebes“). • Das Gerät immer sauber und mit geladenem Akku aufbewahren. • Die Motorsense Excelion 2 LH muss vor Wärme, Staub und Feuchtigkeit geschützt bei einer Umgebungs- temperatur zwischen 0 und 40 °C gelagert werden. • Maschine und Akku müssen in ihrer Originalverpackung an einem trockenen Ort, außerhalb der Reichweite von Kindern aufbewahrt werden.

  • Seite 75: Einlagern Des Geräts

    „Schmieren des Winkelgetriebes“). • Das Gerät immer sauber und mit geladenem Akku aufbewahren. • Die Motorsense Excelion 2 LH muss vor Wärme, Staub und Feuchtigkeit geschützt bei einer Umgebungs- temperatur zwischen 0 und 40 °C gelagert werden. • Maschine und Akku müssen in ihrer Originalverpackung an einem trockenen Ort, außerhalb der Reichweite von Kindern aufbewahrt werden.

  • Seite 76: Zubehör Und Verbrauchsmaterialien

    MOTORSENSE EXCELION 2 LH 53_154421-A 9. ZUBEHÖR UND VERBRAUCHSMATERIALIEN 9.1. ZUBEHÖR FÜR RUNDGRIFF Artikel- Zubehör für Griff Bezeichnung des Zubehörs nummer Rundgriff 158162 Abstandshalter 158161 9.2. SCHNEIDWERKZEUGE 9.2.1. UNKRAUT BESEITIGEN Artikel- TAP CUT Bezeichnung des Zubehörs nummer Schneidkopf TAP CUT 3 57276 (Zur Liste der mit dem TAP CUT 3 kompatiblen Schneidfä-...

  • Seite 77: Zerkleinern

    MOTORSENSE EXCELION 2 LH 53_154421-A Klingen für die Artikel- Bezeichnung des Zubehörs Unkrautbeseitigung nummer Dreizahnklinge 158489 320 - 2,5 Artikel- Schutzgehäuse Bezeichnung des Zubehörs nummer Standardgehäuse OBLIGATORISCH 152042 9.2.2. ZERKLEINERN Artikel- Häckselmesser Bezeichnung des Zubehörs nummer Häckselmesser 280 - 3 158491 VORSICHT: Schutzabdeckung obligatorisch (Art.-Nr.

  • Seite 78: Unkrautbeseitigung Im Städtischen Umfeld

    MOTORSENSE EXCELION 2 LH 53_154421-A Artikel- Grobschnittsäge Bezeichnung des Zubehörs nummer Schutzgehäuse für Grobschnittsäge 111500 Klinge für Grobschnittsäge 111700 9.2.4. UNKRAUTBESEITIGUNG IM STÄDTISCHEN UMFELD Artikel- CITY CUT Bezeichnung des Zubehörs nummer Schneidkopf CITY CUT 57098 Bol CITY CUT 118271 Gehäuse CITY CUT...

  • Seite 79: Weiteres Zubehör

    MOTORSENSE EXCELION 2 LH 53_154421-A 9.3. WEITERES ZUBEHÖR Artikel- Bezeichnung nummer Komfort-Tragesystem Akku 750 57183 Adapterkabel Akku 750 57238 Alpha-Tragesystem 57194 Adapterkabel für Akku Alpha 57248 Schutzhülle 111800 XL-Verlängerungsset des Komfort-Tragesystems 152778...

  • Seite 80: Verbrauchsmaterialien

    53_154421-A 9.4. VERBRAUCHSMATERIALIEN 9.4.1. VERBRAUCHSMATERIALIEN TAP CUT Artikel- Bezeichnung nummer Fadenrolle PELLENC ELECTRIC Ø 2,7 mm (280 m) 159892 Rolle Faden PELLENC Ø 2,7 mm (63 m) 159895 Fadenrolle PELLENC ELECTRIC Ø 2,4 mm (347 m) 159893 Rolle Faden PELLENC Ø 2,4 mm (70 m)

  • Seite 81: Garantien

    Zusätzlich zur gesetzlichen Gewährleistung können Endkunden Ansprüche im Rahmen der kommerziellen Garan- tie für Produkte von PELLENC geltend machen. Diese deckt den Austausch und Ersatz von als unbrauchbar aner- kannten Teilen oder von Teilen mit Bearbeitungs-, Montage- oder Materialfehlern ab, unabhängig von der Ursache.

  • Seite 82: Ersatzteile

    Garantie für akkubetriebene PELLENC-Geräte innerhalb von zwei (2) Jahren ab der Lieferung des Pro- dukts von PELLENC an den Endkunden, für alle anderen Produkte von PELLENC innerhalb eines (1) Jahres. Bei akkubetriebenen Geräten von PELLENC gilt für nach dem 12. Nutzungsmonat im Rahmen von Garantiean- sprüchen ausgetauschte Ersatzteile die Garantie ein (1) Jahr.

  • Seite 83: Kostenpflichtiger Kundendienst

    Gewährleistung oder der kommerziellen Garantie abgedeckt sind. Beim Austausch von Original-Ersatzteilen von PELLENC durch den Kundendienst, gilt für diese eine kommerzielle Garantie von einem Jahr, beginnend ab dem Zeitpunkt der Montage.

  • Seite 84: Konformitätserklärungen

    MOTORSENSE EXCELION 2 LH 53_154421-A 11. KONFORMITÄTSERKLÄRUNGEN 11.1. KONFORMITÄTSERKLÄRUNG: EXCELION 2 LH HERSTELLER / ZUR ZUSAMMENSTELLUNG DER TECH- PELLENC NISCHEN UNTERLAGEN BEVOLLMÄCHTIGTE PERSON ANSCHRIFT Quartier Notre-Dame - 84120 Pertuis (Fran- Hiermit bestätigen wir, dass die nachstehend bezeichnete Maschine: ALLGEMEINE BEZEICHNUNG...
