Inhaltszusammenfassung für Assa Abloy CDM9

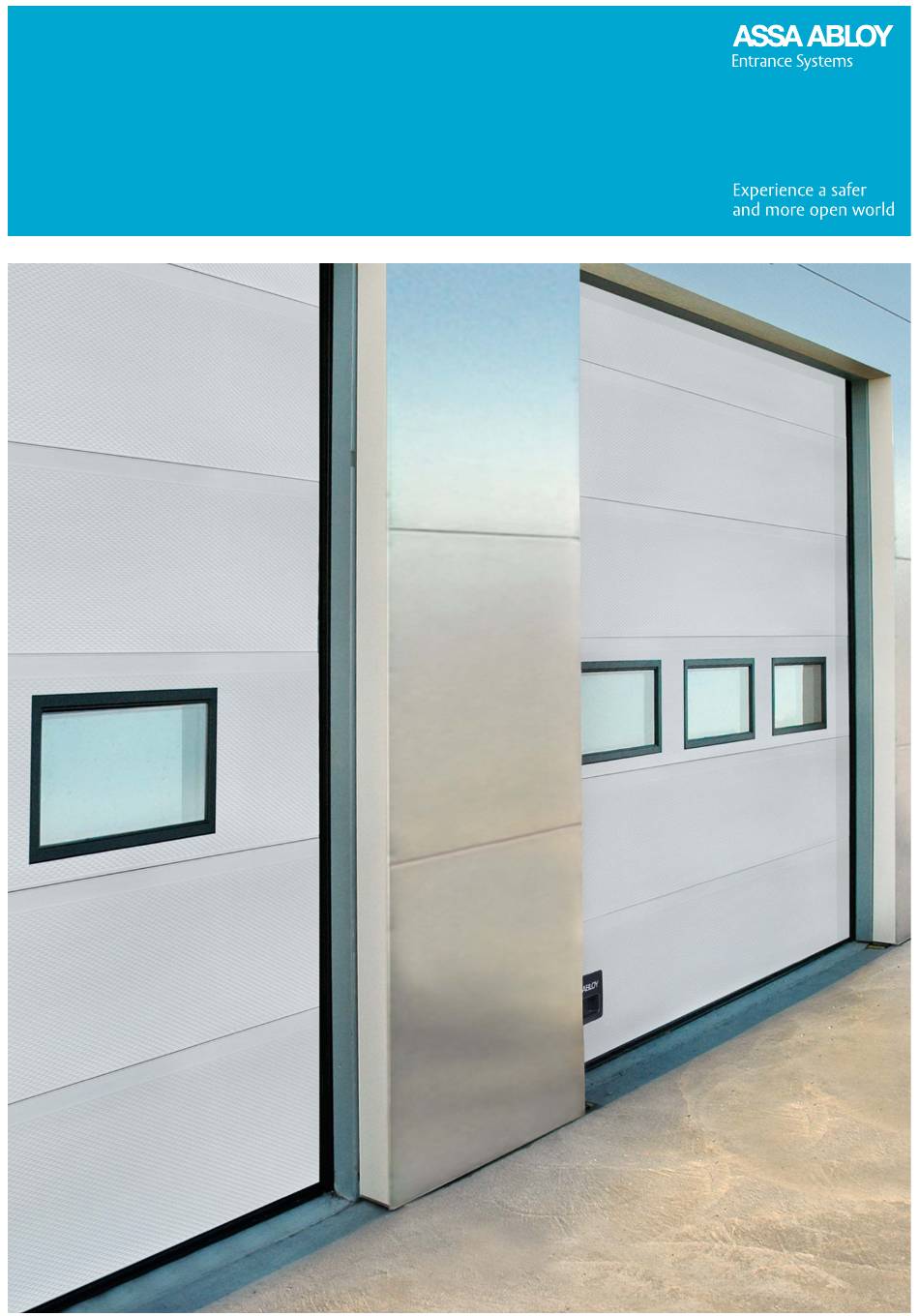

- Seite 1 Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9...
-
Seite 2: Urheberrecht Und Haftungsausschluss
ASSA ABLOY Entrance Systems durch Scannen, Ausdrucken, Fotokopieren, Mikrofilm oder Sonstiges vervielfältigt oder veröffentlicht werden. Copyright © ASSA ABLOY Entrance Systems AB 2006-2020. Alle Rechte vorbehalten. ASSA ABLOY, Besam, Crawford, Albany und Megadoor als Wörter und Logos sind Warenzeichen der ASSA ABLOY Group. -
Seite 3: Über Dieses Handbuch
Anweisungen auf. Dieses Handbuch enthält Informationen und Benutzerhinweise für ein Tor, das mit einem CDM9 bedient wird. Gelten Informationen oder Anweisungen für alle Betriebsweisen oder Modelle, stehen im Titel keine Betriebsarten oder Modellnummern. Sollten Informationen oder Anweisungen für spezielle Betriebsweisen oder Modelle gelten, steht im Titel die gültige Betriebsart oder... -
Seite 4: Über Assa Abloy Entrance Systems
Service "par excellence" für Industrietore & Verladesysteme Da Tore und Verladesysteme Teil Ihres täglichen Betriebsablaufs sind, sollten Sie alles dafür tun, dass sie jederzeit in einem guten Zustand sind. ASSA ABLOY Entrance Systems bietet Ihnen Erfahrung in Wartung und Modernisierung, auf die Sie sich verlassen können. - Seite 5 Entsorgung gegebenenfalls bei Ihrem zuständigen ASSA ABLOY Entrance Systems Service-Center. Ihr lokales Service-Center Wir empfehlen Ihnen, sich für Einzelheiten zu den für Ihr ASSA ABLOY Sektionaltor erhältlichen Pro-Active Care-Programmen von ASSA ABLOY Entrance Systems an Ihr lokales ASSA ABLOY Entrance Systems Service-Center zu wenden.
-
Seite 6: Inhaltsverzeichnis
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 Inhalt Urheberrecht und Haftungsausschluss ........................2 Über dieses Handbuch ..............................3 Über ASSA ABLOY Entrance Systems ...........................4 Inhalt ......................................6 Einführung ..................................8 Torblatt ............................................9 Laufschienen ..........................................9 Ausgleichsystem ........................................9 Antriebssystem........................................10 1.4.1 Integrierte Haspelkette ..................................10 1.4.2 CDM9 .......................................... - Seite 7 Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 Prüfen des Federaggregates ..........................24 Elektrische ..........................................24 Bedienung der integrierten Haspelkette ..............................24 Fehlersuche ................................25 Einleitung..........................................25 Tor mit Elektroantrieb ......................................25 6.2.1 Tor läuft nicht richtig nach oben oder unten ..........................25 6.2.2 Fehlercodeliste ......................................
-
Seite 8: Einführung
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 1. Einführung Das Sektionaltor dient dem einfachen Zugang zum Gebäude und dem einfachem Ausgang aus dem Gebäude. Das Torblatt besteht aus isolierten Paneelen oder einer Kombination aus isolierten Paneelen und Acrylfenstern. Das Torblatt bewegt sich in den auf beiden Seiten des Torblattes montierten Schienen. -
Seite 9: Torblatt
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 Torblatt Die Torblätter bestehen aus horizontalen Feldern, die miteinander durch Scharniere verbunden sind. Die äußeren Scharniere jedes Abschnittes laufen über Rollen in Laufschienen, um das leichte Öffnen und Schließen des Tores zu ermöglichen. Es gibt zwei Arten von Torblättern: Die eine besteht aus Sandwichpaneelen, die andere aus Aluminium-Rahmen-Sprossen-Sektionen. -
Seite 10: Antriebssystem
1.4.1 Integrierte Haspelkette Der CDM9 kann mit einer integrierten Haspelkette ausgestattet werden: 1.4.2 CDM9 Der CDM9 ermöglicht das Öffnen und Schließen des Tores über eine Drucktaster- Steuerung. Darüber können Zugangs- und Automatisierungsfunktionen aktiviert werden. Die wichtigsten Teile des Antriebssystems sind die Getriebeeinheit (Elektromotor), die auf der Ausgleichswelle montiert ist, und die Torsteuerung. - Seite 11 Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 Es gibt drei verschiedene Arten von Torsteuerungen: • 920 Torsteuerung: Verfügt über Totmann- oder Impulsöffnung, Totmann-Öffnen/ Schließen und Stopp-Funktionen. Ebenso über einen Steckplatz für einen externen Drucktaster. • 930 Torsteuerung: Impuls-Öffnung und -Schließung (bei der 930 ist am Tor immer eine Sicherheitsleiste installiert).
- Seite 12 Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 Die gelbe LED in der Abdeckung zeigt an, dass das Wartungsintervall erreicht wurde. Die Werkseinstellung ist 20 000 Lastwechsel/365 Tage. Anzahl Lastwechsel x 1.000, Anzeige Statistik Anzahl Einzelzyklen, Anzeige wechselt zwischen leer - 1.000 - Einzelzyklen...
-
Seite 13: Technische Daten
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 1.4.3 Technische Daten Klassifikation IP65 mech. Einheit, IP55 Steuerung (außer CEE-Stecker mit IP44) Versorgungsspannung Antrieb 230 V, 1~ 50/60 Hz, 2 A, Sicherung 10 A (CDM9S: 3A) Temperaturbereich -20 °C bis +55 °C Betriebsfaktor Antrieb ED = 30 %, S3 10 Min., nicht kontinuierlicher Betrieb, entspricht... -
Seite 14: Sicherheit
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 2. Sicherheit Allgemeine Sicherheitshinweise Das Tor wurde so entwickelt, dass es alle Anforderungen bezüglich Betrieb und Sicherheit der europäischen Direktiven und der Standards des Europäischen Komitees für Normung (CEN) erfüllt. Sicherheitsanleitung Wichtige Sicherheitshinweise. • Die Einhaltung dieser Anweisungen ist für die Sicherheit aller Personen wichtig. -
Seite 15: In Dieser Anleitung Verwendete Sicherheitssymbole
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 • Verwenden Sie das Torblatt oder die Laufschienen nicht zum Abstützen einer Leiter, wenn Sie Wartungsarbeiten am Tor durchführen. Verwenden Sie Leitern immer in Übereinstimmung mit geltenden Arbeitsschutz- und Sicherheitsvorschriften. • Benutzen Sie das Tor nicht, wenn die nächste planmäßige Wartung überfällig ist. -
Seite 16: Sicherheitsinformationen
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 Sicherheitsinformationen 2.4.1 Pneumatikleiste Die Bodendichtung ist über einen Schlauch an einen Pneumatikschalter angeschlossen. Wenn die Dichtungen beim Schließen des Tores zusammengedrückt werden, reagiert ein Schaltkreis der Steuerung und öffnet das Tor wieder (während der letzten 50 mm des Schließweges, wenn die Drehmomentüberwachung als Sicherheit fungiert, wird das Tor nur angehalten). -
Seite 17: Lichtgitter
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 2.4.2 Lichtgitter Das Lichtgitter (LG) funktioniert nach dem folgenden Prinzip: • Das Lichtgitter unterbricht die Infrarotstrahlen, ohne deaktiviert zu werden, wenn das Torblatt herunterfährt. • Unterbricht das Torblatt den untersten Infrarotstrahl, wird das Lichtgitter deaktiviert und so das Signal der Sicherheitsleiste simuliert. -
Seite 18: Sicherheitsverfahren
4) Wenn die Stromversorgung zur Verfügung steht: 1) Schließen Sie die Stromversorgung an das Tor an. 2) Ziehen Sie das Seil mit dem roten Ball, um die Motorkupplung einzukuppeln. 3) Benutzen Sie das CDM9, um das Tor zu öffnen oder zu schließen. Sicherheit... -
Seite 19: Betriebsanleitung
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 3. Betriebsanleitung Täglicher Startvorgang 1) Stellen Sie sicher, dass sich in der Nähe des Tores keine Behinderungen oder Hindernisse befinden, damit das Tor sich frei bewegen kann. 2) Überprüfen Sie das Tor auf Beschädigungen an Torblatt, Tragseilen, Schienen und Ausgleichsfedern. -
Seite 20: Schließen Sie Das Tor
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 3.3.2 Schließen Sie das Tor Stellen Sie sicher, dass sich keine Personen oder Gegenstände im Arbeitsbereich des Tores befinden, bevor Sie es in Betrieb nehmen. 1) Drücken und halten Sie den Taster , bis das Tor geschlossen ist. -
Seite 21: Schließen Des Tor
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 3.4.2 Schließen des Tor Stellen Sie sicher, dass sich keine Personen oder Gegenstände im Arbeitsbereich des Tores befinden, bevor Sie es in Betrieb nehmen. Öffnen oder schließen Sie das Tor nicht, wenn die Wartungsanzeige leuchtet (nur 950). -
Seite 22: Wartung
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 4. Wartung In diesem Kapitel finden Sie die Wartungsmaßnahmen, die Sie als Betreiber durchführen müssen. Mit Ausnahme der Inspektions- und Wartungsmaßnahmen, die explizit in diesem Handbuch als durch den Betreiber durchführbar beschrieben sind, dürfen alle übrigen, im Logbuch beschriebenen, Wartungsmaßnahmen nur von entsprechend ausgebildeten Fachkräften sicher durchgeführt werden. -
Seite 23: Monatliche Untersuchung Des Tor
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 4.2.2 Monatliche Untersuchung des Tor Benutzen Sie das Torblatt oder die Schienenstränge nicht, um eine Leiter zu stützen, wenn Sie Wartungsarbeiten am Tor durchführen. Verwenden Sie stets Leitern, die mit den geltenden Hinweisen für Gesundheit und Arbeitsschutz versehen sind. -
Seite 24: Prüfen Des Federaggregates
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 5. Prüfen des Federaggregates Elektrische 1) Stellen Sie sicher, dass der tägliche Startvorgang durchgeführt wurde. Stellen Sie sicher, dass sich keine Personen oder Gegenstände im Arbeitsbereich des Tores befinden, bevor Sie es in Betrieb nehmen. -
Seite 25: Fehlersuche
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 6. Fehlersuche Einleitung Dieses Kapitel enthält Informationen zur Fehlerbehebung für Benutzer dieses Tores. Wenden Sie sich bei in diesem Kapitel nicht aufgeführten Fehlern an Ihr Servicecenter. Tor mit Elektroantrieb 6.2.1 Tor läuft nicht richtig nach oben oder unten Mögliche Ursache... -
Seite 26: Fehlercodeliste
CDM9 6.2.2 Fehlercodeliste Bei der 950 Torsteuerung werden die Fehlercodes im digitalen Display angezeigt (siehe Absatz "CDM9"). Die folgenden Fehler können durch den Benutzer behoben werden. Bei anderen Fehlern wenden Sie sich bitte an Ihr lokales Service-Center. Fehlercode Fehlerursache Lösung Fehler am Überprüfen Sie Spiralkabel und Kabelführung auf... -
Seite 27: Recycling Des Antriebs
Bedienungsanleitung ASSA ABLOY Sektionaltor CDM9 7. Recycling des Antriebs Vor Arbeiten am Produkt muss die Stromversorgung ausgeschaltet sein. Das Produkt ist zur Wiederverwertung an Ihrem lokalen Wertstoffhof abzugeben. Hinweis: Vor der Abgabe zur Wiederverwertung müssen die Bauteile unterschiedlicher Materialien, wie Metall, Kunststoff, Kabel, Schaltplatinen und Batterien, getrennt werden. - Seite 28 Zugangslösungen. Tagtäglich erleben Milliarden Menschen mit unserer Hilfe eine offenere Welt. ASSA ABLOY Entrance Systems ist ein Anbieter von Lösungen für einen effizienten und sicheren Waren- und Personenverkehr. Unser Sortiment umfasst eine breite Palette an automatischen Tür-, Tor- und Verladesystemen für Wohn-, Industrie- und Gewerbegebäude, Umzäunungen sowie alle damit...
