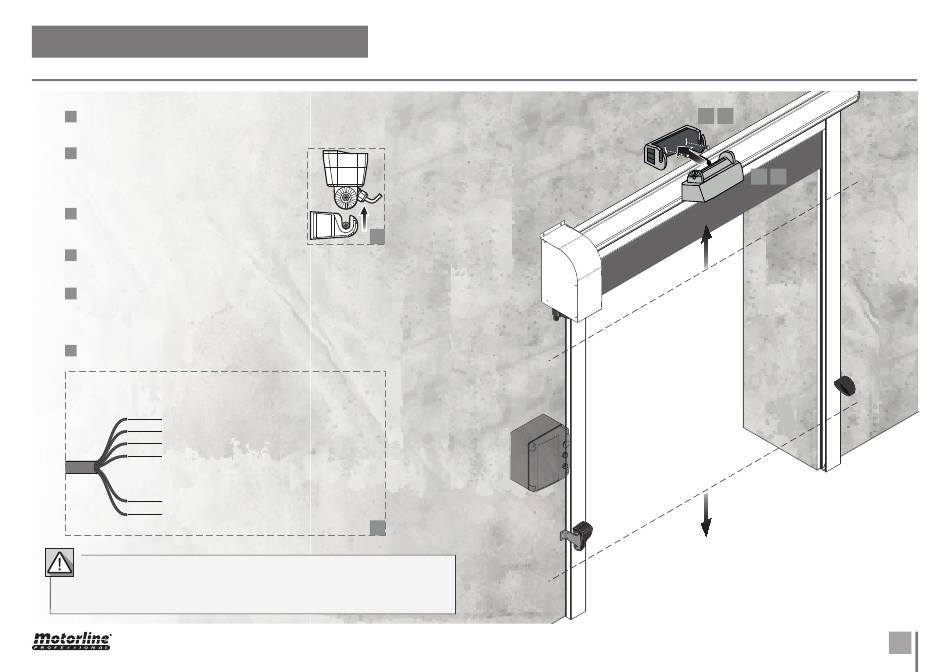

03. INSTALLATION
INSTALLATION UND ANSCHLÜSSE
1
Definieren Sie den Platz, an dem Sie das Produkt installieren möchten, und
positionieren Sie es (Ebene).
Lösen Sie die Rotationsschraube und trennen Sie
2
die Befestigungshalterung vom Sensorkörper (die
Rotationsschraube muss nicht vollständig entfernt
werden).
3
Markieren und bohren Sie in die Wand.
4
Befestigen Sie die Befestigung Halterung mit den im Kit enthaltenen
Schrauben.
5
Setzen Sie den Sensor wieder auf die Befestigung Halterung, stellen Sie
den gewünschten Winkel ein und ziehen Sie die Rotationsschraube fest.
6
Schrauben Sie das Kabel fest und verbinden Sie es mit dem Tor Controller.
ANSCHLÜSSE:
Leistungs/Relais des Fahrzeugpräsenz
AC/DC Stromversorgung (braunes Kabel)
AC/DC Stromversorgung (grünes Kabel)
Relais des Fahrzeugpräsenz (weißes Kabel)
Relais des Fahrzeugpräsenz (gelbes Kabel)
Relais für menschliche Präsenz
Relais für menschliche Anwesenheit (grauer Draht)
Relais für menschliche Anwesenheit (rosa Draht)
Vergewissern Sie sich vor dem Anschliessen des Geräts an das Stromnetz, dass sich keine
beweglichen Objekte oder Lichter in der Erkennungszone befinden. Die Sensor LEDs blinken 10
Sekunden lang rot/grün, um anzuzeigen, dass die Hardware und Software initialisiert wurden.
Wenn es nicht mehr blinkt, können die Sensoreinstellungen nach Bedarf geändert werden.
2
6
3 4
5 6
5
DE
