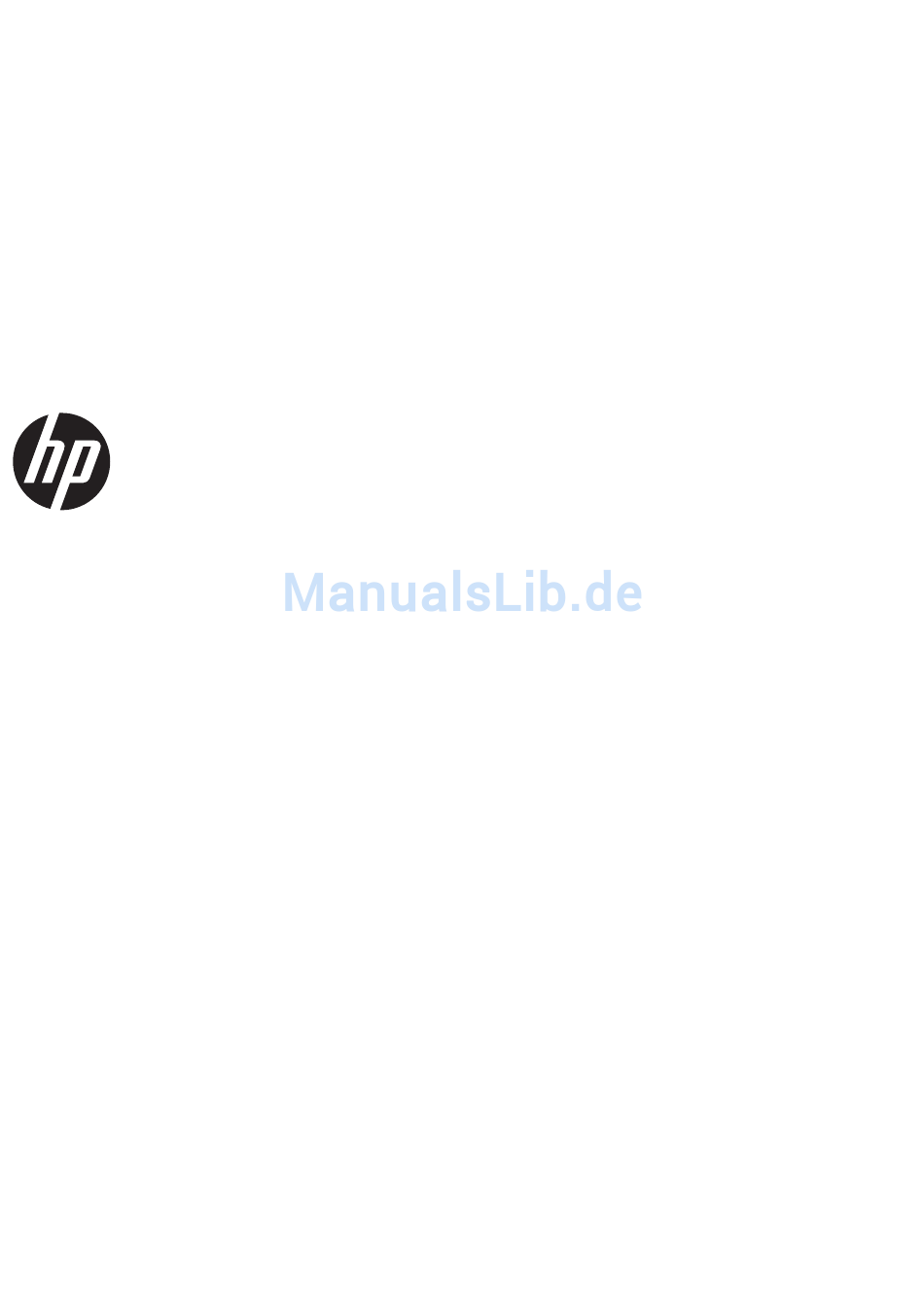

- Seite 1 HP Monitore mit LED- Hintergrundbeleuchtung – Modelle HP L2401x und HP x2401 Benutzerhandbuch...
- Seite 2 © 2012 Hewlett-Packard Development Company, L.P. Die einzigen Garantieansprüche für HP Produkte und Services sind in den Garantieerklärungen festgehalten, die diesen Produkten und Services beiliegen. Aus dem vorliegenden Dokument sind keine weiteren Garantieansprüche abzuleiten. HP haftet nicht für technische bzw. redaktionelle Fehler oder fehlende Informationen.
-
Seite 3: Einführung
Einführung Dieses Handbuch bietet Informationen zu folgenden Themen: Aufstellen des Monitors, Installieren der VESA-Adapterplatte, Kontaktaufnahme mit dem HP-Support und technische Daten. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anweisungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardwareschäden oder Datenverlust bei Nichtbefolgen der Anweisungen hin. - Seite 4 Einführung...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Produktmerkmale ......................1 HP Monitore mit LED-Hintergrundbeleuchtung ................1 2 Einrichten des Monitors ..................... 3 Ausklappen des Monitorfußes ....................3 Seitliche Anschlüsse ........................4 Anschließen der Kabel ......................5 Bedienelemente auf der Vorderseite ................... 6 Einstellen des Neigungswinkels ....................7 VESA-Adapterplatte ........................ -
Seite 7: Produktmerkmale
Die Monitore sind mit einem aktiven TFT-Matrixbildschirm (TFT = Dünnschichttransistor) ausgestattet. Folgende Modelle und Leistungsmerkmale sind verfügbar: Modelle L2401x und x2401 Modell, jeweils mit 60,96 cm (24 Zoll) Bildschirmdiagonale und ● einem sichtbaren Anzeigebereich mit einer Auflösung von 1920 x 1080 Entspiegelter Bildschirm mit LED-Hintergrundbeleuchtung, die weniger Energie verbraucht als die ●... - Seite 8 VESA-Adapterplatte mit 100 mm Abstand zwischen Montagebohrungen ● OSD (On-Screen Display)-Menü in mehreren Sprachen zum bequemen Einrichten und Einstellen ● des Bildschirms Kapitel 1 Produktmerkmale...
-
Seite 9: Einrichten Des Monitors
Einrichten des Monitors Achten Sie vor dem Aufstellen des Monitors darauf, dass die Stromzufuhr zum Monitor, zum Computer und zu den Peripheriegeräten unterbrochen ist. Gehen Sie anschließend wie folgt vor: Ausklappen des Monitorfußes Heben Sie den Monitor aus dem Karton, und legen Sie ihn mit der Vorderseite auf eine ebene Fläche. -
Seite 10: Seitliche Anschlüsse
Seitliche Anschlüsse Abbildung 2-2 Seitliche Anschlüsse Tabelle 2-1 Seitliche Anschlüsse Anschluss Funktion DisplayPort Über diesen Anschluss wird der Computer unter Verwendung eines DisplayPort-Signalkabels (nur bei bestimmten Modellen mitgeliefert) mit dem Monitor verbunden. HDMI Über diesen Anschluss wird der Computer unter Verwendung eines HDMI-Signalkabels (nur bei bestimmten Modellen mitgeliefert) mit dem Monitor verbunden. -
Seite 11: Anschließen Der Kabel
Anschließen der Kabel Stellen Sie den Monitor an einer geeigneten und gut belüfteten Stelle in der Nähe des Computers auf. Abbildung 2-3 Anschließen des Monitors Verbinden Sie ein Ende des DisplayPort-Signalkabels (nur bei bestimmten Modellen mitgeliefert) mit dem seitlichen DisplayPort-Anschluss des Monitors und das andere Ende mit dem DisplayPort- Anschluss am Computer. -
Seite 12: Bedienelemente Auf Der Vorderseite
Navigiert zur nächsten OSD-Option nach oben bzw. erhöht den Einstellungswert der ausgewählten OSD-Option. Bei aktiviertem OSD-Menü können Sie mit dieser Taste die hervorgehobene Menüoption auswählen. HINWEIS: Eine Simulation des OSD-Menüs finden Sie in der Kundendienst-Mediothek von HP unter http://www.hp.com/go/sml. Kapitel 2 Einrichten des Monitors... -
Seite 13: Einstellen Des Neigungswinkels
Einstellen des Neigungswinkels Kippen Sie den Monitorbildschirm so, dass Sie bequem auf den Bildschirm schauen können. Abbildung 2-5 Kippen des Monitors VESA-Adapterplatte Zum Lieferumfang des Monitors gehört eine VESA-Adapterplatte mit einem Montagebohrungsabstand von 100 mm. Diese Platte kann zur Befestigung des Monitorbildschirms an einem (separat erworbenen) VESA-kompatiblen Träger, zum Beispiel an einem Standfuß, einem Schwenkarm oder einer anderen Montagevorrichtung, verwendet werden. -
Seite 14: Sicherheitshinweise
Sicherheitshinweise Dieses Produkt wurde nicht auf seine Anschlussfähigkeit an eine „IT”-Stromversorgung gemäß IEC 60950 (Wechselstromverteilungssystem ohne direkte Erdung) geprüft. VORSICHT! Achten Sie immer darauf, den Monitor von der Stromquelle zu trennen, bevor Sie den Monitorstandfuß anheben, bewegen oder abnehmen. Wenn Sie diese Hinweise nicht beachten, können Verletzungen oder Geräteschaden die Folge sein. -
Seite 15: Anbringen Der Vesa-Adapterplatte Am Monitor
Entfernen Sie die vier Schrauben vom Standfuß des Monitors. Abbildung 2-7 Entfernen der Schrauben vom Standfuß des Monitors Bewahren Sie den Standfuß und die vier Schrauben für den Fall auf, dass Sie den Monitor zu einem späteren Zeitpunkt wieder als Standgerät verwenden möchten. Anbringen der VESA-Adapterplatte am Monitor HINWEIS: Dieses Gerät ist für die Befestigung an einer UL- oder CSA-zertifizierten Wandhalterung... - Seite 16 Bringen Sie die mitgelieferte VESA-Adapterplatte an. Legen Sie den Monitor mit der Bildschirmvorderseite nach unten auf die ebene Unterlage, bewegen Sie die VESA-Adapterplatte von der Monitorunterseite her in Richtung des Scharnierbocks, bis sich die Platte wie unten abgebildet in der richtigen Position über dem Scharnierbock befindet.
-
Seite 17: Abnehmen Der Vesa-Adapterplatte
Um den Monitor sicher an einer (separat erworbenen ) VESA-kompatiblen Montagevorrichtung anzubringen, befolgen Sie die der verwendeten Montagevorrichtung beiliegenden Anweisungen. ACHTUNG: Dieser Monitor ist mit Montagebohrungen versehen, die gemäß VESA-Standard 100 mm auseinander liegen. Zum Anbringen des Monitors an einer Montagevorrichtung eines anderen Herstellers sind vier 4-mm-Schrauben mit einer Gewindesteigung von 0,7 und einer Länge von 10 mm erforderlich. -
Seite 18: Anbringen Des Standfußes
Ziehen Sie die VESA-Adapterplatte in Richtung der unteren Monitorkante vom Scharnierbock ab. Abbildung 2-11 Abnehmen der VESA-Adapterplatte Anbringen des Standfußes Richten Sie den Monitorstandfuß über dem Scharnierbock aus, und befestigen Sie ihn mit den vier zugehörigen Schrauben. Abbildung 2-12 Befestigen des Monitorstandfußes Kapitel 2 Einrichten des Monitors... -
Seite 19: Einschalten Des Monitors
Sie bei längerer Nichtbenutzung des Monitors stets den Bildschirmschoner aktivieren oder den Monitor ausschalten. Einbrennschäden können bei allen LCD-Bildschirmen entstehen. Monitore mit einem „eingebrannten Bild“ sind von der HP-Garantie nicht abgedeckt. Wenn der Monitor eingeschaltet ist, leuchtet die Betriebsanzeige-LED auf der Vorderseite des Monitors blau. -
Seite 20: Position Des Typenschilds
Position des Typenschilds Auf dem Typenschild sind die Ersatzteilnummer, die Produktnummer und die Seriennummer des Monitors angegeben. Geben Sie diese Nummern an, wenn Sie sich wegen des Monitors mit HP in Verbindung setzen. Das Produktetikett befindet sich auf der Rückseite des Monitors. -
Seite 21: Weitere Informationen Finden
Weitere Informationen finden Für weitere Informationen ziehen Sie das Referenzhandbuch des HP LCD-Monitors hinzu, das auf der CD, die mit dem Monitor geliefert wird, zu finden ist: Optimieren und Überwachen der Monitorleistung ● Sicherheits- und Wartungshinweise ● Installieren der Software von der CD ●... -
Seite 22: Anhang A Technische Daten
Technische Daten HINWEIS: Alle technischen Daten erfüllen die typischen Vorgaben an Hersteller von HP Komponenten; die tatsächliche Leistung kann je nach Modell variieren. Modelle L2401x/x2401 Tabelle A-1 Technische Daten zu den Modellen L2401x/x2401 Bildschirm 60,96 cm 24 Zoll MVA (Multi-domain Vertical Alignment) -
Seite 23: Erkennen Voreingestellter Bildschirmauflösungen
Tabelle A-1 Technische Daten zu den Modellen L2401x/x2401 (Fortsetzung) Höhe: 0 bis 5.000 m 0 bis 16.400 Fuß Betrieb 0 bis 12.192 m 0 bis 40.000 Fuß Lagerung Gemessene Leistungsaufnahme: 28 W Volle Leistung 23 W Typische Einstellungen < 0,5 W Bereitschaftsmodus <... -
Seite 24: Energiesparfunktion
Tabelle A-2 Voreingestellte Modi (Fortsetzung) Vorein Pixelformat Horiz.-Freq. (kHz) Vert.-Freq. (Hz) stellun 1600 × 1200 75,00 60,00 1680 × 1050 65,29 59,954 1920 × 1080 67,50 60,00 Energiesparfunktion Der Monitor verfügt über eine Energiesparfunktion. Der Energiesparmodus wird aktiviert, sobald der Monitor kein horizontales und/oder vertikales Sync-Signal erkennt.
