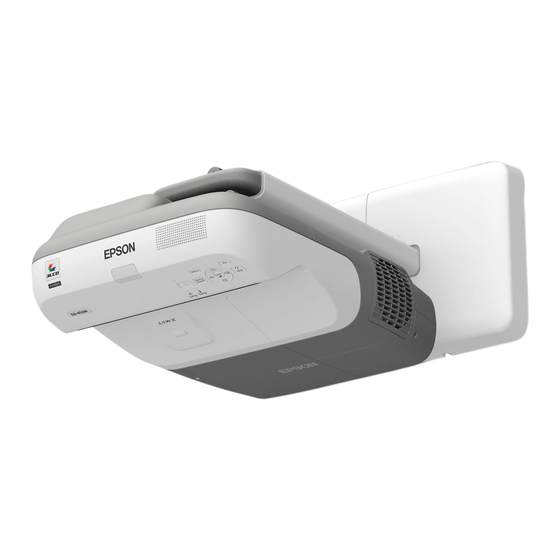

Inhaltszusammenfassung für Epson EB-455Wi

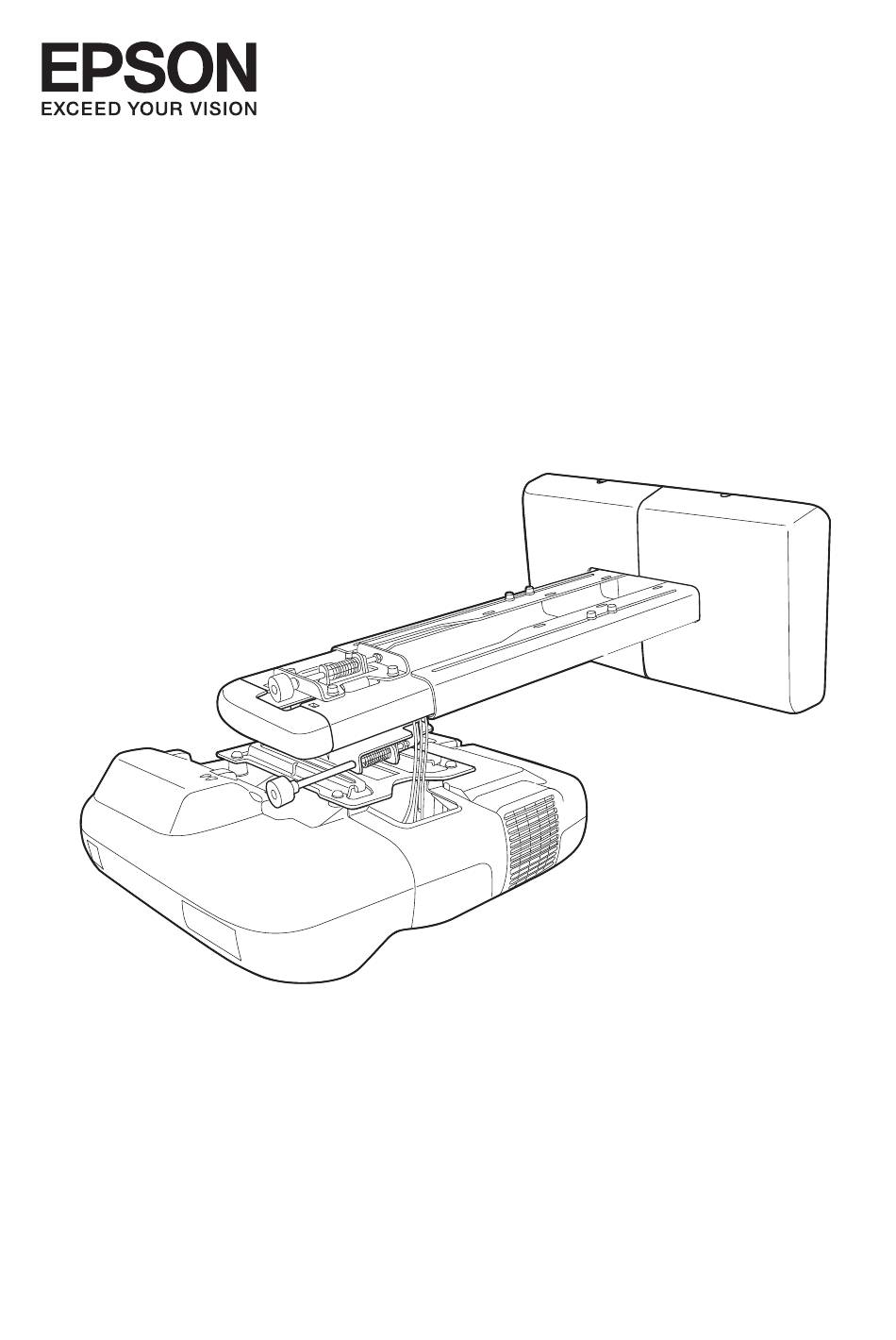

- Seite 1 Installationsanleitung...
-
Seite 2: Sicherheitsanweisungen
Fachkenntnissen ausgeführt werden. Bei unvollständiger oder falscher Installation könnte die Halterung herunterfallen und zu Verletzungen oder Sachschäden führen. Zur Installation der Halterung wenden Sie sich an die Kundendienststelle, die in der Kontaktliste für Epson- Projektoren in der Bedienungsanleitung Ihres Projektors angegeben ist. -
Seite 3: Installationsort Für Die Halterung
Warnung Die Installationsarbeiten sollten von mindestens zwei qualifizierten Servicetechnikern ausgeführt werden. Falls Sie während der Installation Schrauben lösen müssen, achten Sie darauf, die Halterung nicht fallen zu lassen. Wenn die Halterung herunterfällt, könnte dies zu ernsthaften Verletzungen oder Sachschäden führen. Prüfen Sie die Halterung regelmäßig auf beschädigte Teile oder lockere Schrauben. - Seite 4 Verpackungsinhalt s Seite 5 Technische Daten s Seite 6 Anschluss von Geräten s Seite 7 Übersichtstabelle der Projektionsabstände s Seite 8 Installation s Seite 11 (1) Installation der Wandplatte an der Wand (2) Bestimmung des Projektionsabstands und Herausziehen des Schiebers (3) Befestigung der Halterung an der Wandplatte (4) Befestigung des Projektors an der Halterung (5) Anschluss des Netzkabels und anderer Kabel an den Projektor...
-
Seite 5: Verpackungsinhalt
1. Verpackungsinhalt Wandplatte Halterung Abschlusskappe Wandplattenabdeckung Schablone Sechskantschlüssel (M4, M5 und M8) (zur Installation der Wandplatte) Form Name Anzahl Verwendung M8 x 15 mm Innensechskantschraube mit Zur Montage der Halterung Unterlegscheibe M5 x 12 mm Innensechskantschraube mit Zur Sicherung des Projektors Unterlegscheibe M4 x 12 mm Innensechskantschraube ohne Zur Montage der... -
Seite 6: Technische Daten
2. Technische Daten Punkt Technische Anmerkung Seitenverweis Daten Gewicht der Halterung Ca. 6,3 kg Wandplatte (2,2 kg [4,85 lb]) (13,89 lb) Abdeckungen und Kappen (0,47 kg [1,04 lb]) Bereich Vor-/Rück-Schiebeverstellung 0 bis 300 mm S. Abbildung unten (11,81 Zoll) ° Bereich vertikale Schiebeverstellung Mindestens: 28 mm (1,10 Zoll) S. -
Seite 7: Anschluss Von Geräten
3. Anschluss von Geräten Legen Sie an dem Ort, an dem die Halterung installiert werden soll, ein Netzkabel, ein Computerkabel, ein USB-Kabel usw. bereit. Legen Sie alle notwendigen Kabel für die Geräte, die Sie an den Projektor anschließen möchten, wie Dokumentenkamera oder Mikrofon, bereit. -
Seite 8: Übersichtstabelle Der Projektionsabstände
4. Übersichtstabelle der Projektionsabstände Zur Projektion von Bildern geeigneter Größe auf die Projektionsfläche bringen Sie Halterung und Projektor gemäß den Vorgaben der unten stehenden Tabelle an. Es handelt sich dabei nur um Schätzwerte. Der empfohlene Projektionsabstand (a) ist 7 bis 37 cm (2,76 bis 14,57 Zoll). Versatzwert für die Mittelposition 65 mm (2,55 Zoll) der Projektionsfläche und der... - Seite 9 250 (9,84) 1372 (54,00) 100" 2032x1524 (80,00x60,00) 354 (13,93) 274 (10,80) 1524 (60,00) 102" 2072x1554 (81,57x61,20) 369 (14,53) 279 (10,99) 1554 (61,20) EB-455Wi/450W/440W (4:3 Seitenverhältnis) Einheit: mm (Zoll) Größe der Mindest- Abstand Höhe der Interaktives Projektions- Projektions- zwischen Projektions- Whiteboard fläche...
- Seite 10 1158 (45,59) Der Wert kann sich je nach dem Aufstellungsort des Druckers unterscheiden. Bei Verwendung des EB-455Wi/450W/440W zum Projizieren von Bildern mit einem Seitenverhältnis von 4:3 werden die Bilder automatisch in der Größe verändert, und die Qualität der projizierten Bilder kann...
-
Seite 11: Installation
5. Installation Befolgen Sie bei der Installation der Halterung unbedingt die unten stehenden Schritte. Bei Nichtbeachtung dieser Schritte könnte die Halterung herunterfallen und zu Verletzungen oder Sachschäden führen. Das maximale Gesamtgewicht von Halterung und Projektor beträgt ungefähr 15,2 kg (33,5 lb). Berechnen Sie vor der Installation der Halterung das zulässige Gewicht, prüfen Sie sorgfältig Konstruktion, Material und Stärke der Wand und verwenden Sie entsprechende Installationsmethoden. - Seite 12 Schrauben. Die Verwendung von Muttern und Schrauben, die kleiner als Größe M8 sind, könnte zum Herunterfallen der Halterung führen. ❏ Epson übernimmt keine Verantwortung für Schäden oder Verletzungen aufgrund falscher Installation. Bestimmung des Projektionsabstands und Herausziehen des Schiebers (1) Bestimmen Sie den Abstand (a) von der Projektionsfläche zur Vorderseite des Projektors anhand der Übersichtstabelle der Projektionsabstände.
- Seite 13 Befestigung der Halterung an der Wandplatte (1) Hängen Sie die Halterung mit dem Haken an der Stange der Wandplatte ein ( (2) Heben Sie die Halterung an und führen Sie die Kabel hindurch ( Achtung Achten Sie darauf, die Kabel nicht zwischen der Halterung und der Wandplatte einzuklemmen. (3) Ziehen Sie die je zwei im Lieferumfang der Halterung enthaltenen M8 x 15 mm und M8 x 45 mm Innensechskantschrauben fest, so dass sich die Halterung vertikal zur Wand befindet (...
- Seite 14 (2) Schieben Sie die Gleitplatte von der Anschlussseite des Projektor aus in die Halterung ( Richten Sie die Markierungen an Projektor und Halterung aus ( M5 x 12 mm Innensechskantschrauben Gleitplatte Schraubenposi- tionen Anschlussseite des Projektors Markierungen (3) Ziehen Sie die beiden M5 x 12 mm Innensechskantschrauben fest ( Warnung Wenn Sie Klebstoffe verwenden, um Schrauben zu fixieren, oder Schmiermittel oder Öle an den Befestigungsteilen der Gleitplatte des Projektors verwenden, können sich im Gehäuse...
-
Seite 15: Anpassen Der Projektionsfläche
6. Anpassen der Projektionsfläche Befolgen Sie die unten stehenden Schritte um die Projektionsfläche für optimale Qualität auszurichten. Nehmen Sie keine Einstellungen mit der Keystone-Funktion des Projektors vor. Dies kann zu einer Verringerung der Bildqualität führen. Einschalten des Projektors Über die Fernbedienung Über das Bedienfeld Ändern des Bildformats Mit jedem Drücken der [Aspect]-Taste auf der Fernbedienung wird der Name des Bildformats angezeigt... -
Seite 16: Verwendung Des Oberen Einstellrades Für Die Einstellung Der Vertikalen Neigung
Einstellen des Fokus (1) Öffnen Sie die Luftfilterabdeckung mithilfe des Auf/Zu-Reglers. (2) Stellen Sie den Fokus mithilfe des Fokushebels ein. Luftfilterabdeckung Fokushebel (3) Schließen Sie die Luftfilterabdeckung, wenn Sie die Einstellungen beendet haben. Verwendung des oberen Einstellrades für die Einstellung der vertikalen Neigung Wiederholen Sie bei Bedarf die Schritte (1) Lösen Sie die Schraube, die zum oberen Einstellrad gehört (... - Seite 17 Verwendung des rechten Einstellrades zur Einstellung der horizontalen Rotation (1) Lösen Sie die Schraube, die zum rechten Einstellrad gehört ( (2) Drehen Sie das Einstellrad, um die horizontale Rotation zu verstellen ( (3) Wenn Sie die Einstellungen in den Schritten beendet haben, ziehen Sie die Schrauben wieder fest, die Sie zuvor in Schritt gelöst haben.
-
Seite 18: Einstellen Des Vertikalen Schiebers
Einstellen des vertikalen Schiebers Stellen Sie den vertikalen Schieber mit den zwei M8 x 45 mm Innensechskantschrauben unten an der Halterung ein. Durch Anziehen der Schrauben verändern Sie die Position der Halterung nach oben, durch Lösen der Schrauben nach unten. Der Projektionsbildschirm wird auf die gleiche Weise verstellt. -
Seite 19: Anbringen Der Abdeckungen
7. Anbringen der Abdeckungen Befestigung der Wandplattenabdeckung und der Abschlusskappe (1) Befestigen Sie die Wandplatte mit den zwei M4 x 12 mm Innensechskantschrauben ( Je nachdem, wie die Kabel geführt sind, müssen Sie gegebenenfalls Teile aus der Wandplatte herausschneiden, um die Durchführung der Kabel zu ermöglichen. (2) Positionieren Sie die Abschlusskappe mit der konkaven Wölbung nach oben ( M4 x 12 mm Innensechskantschrauben (2) -
Seite 20: Verwendung Der Easy Interactive Function
Warnung ❏ Lösen Sie die Schrauben und Muttern nach der Installation niemals. Überprüfen Sie regelmäßig, ob sich die Schrauben gelockert haben. Ist dies der Fall, ziehen Sie die betroffenen Schrauben fest an. Wenn die Schrauben nicht fest angezogen werden, könnte der Projektor oder die Halterung herunterfallen und Verletzungen oder Sachschäden verursachen.
