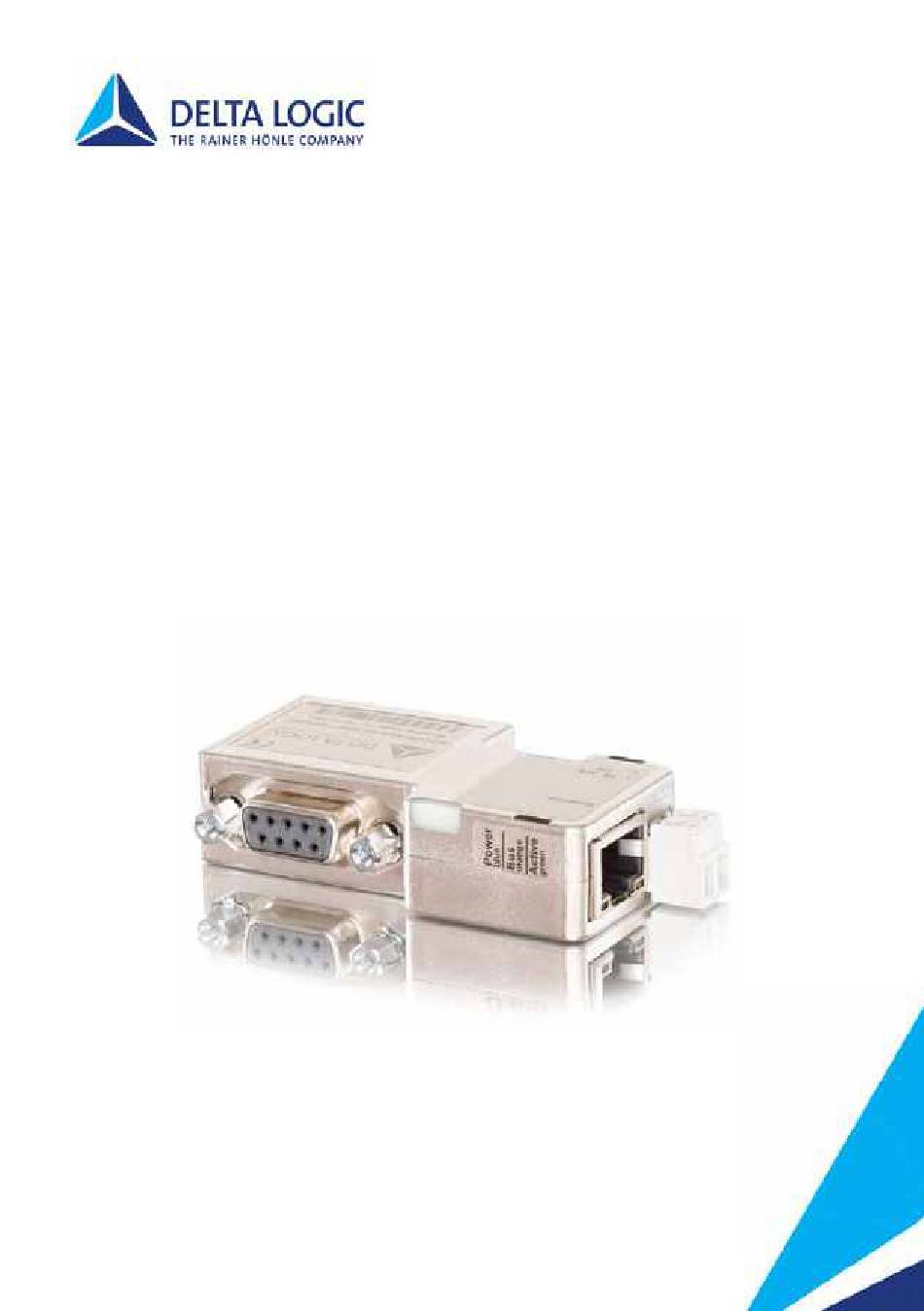

  • Seite 1 Benutzerhandbuch ACCON-NetLink-PRO compact...
  • Seite 2 Dieses Handbuch richtet sich an Projektentwickler, Anwender und Monteure, die den ACCON-NetLink-PRO compact nutzen. Dem Anwender sollen die Bedienung des ACCON-NetLink-PRO compact aufgezeigt und die Signalisierungsfunktionen erklärt werden. Dem Monteur sollen alle zur Montage notwendigen Daten bereitgestellt werden. © 1995 - 2016...

  • Seite 3: Inhaltsverzeichnis

    BUSEINSTELLUNGEN ..........17 KOMMUNIKATION ÜBER RFC1006 (S7-TCP/IP) ..26 BEDIENUNG ÜBER DAS WEBINTERFACE ....37 10 FERNWARTUNG ............50 11 FEHLERBEHEBUNG ........... 51 12 HÄUFIGE FRAGEN UND ANTWORTEN ...... 53 13 TECHNISCHE DATEN ..........56 14 ANHANG ..............59 ACCON-NetLink-PRO compact...

  • Seite 4: Leistungsbeschreibung

    Spannung versorgt. Alternativ kann die Versorgung auch extern mit 24 VDC erfolgen. Der ACCON-NetLink-PRO compact wird über einen Switch oder Hub mit dem PC verbunden. Das im Lieferumfang enthaltene Patch-Kabel (Cross- Link) lässt sich auch verwenden um eine direkte Verbindung zu einem PC herzustellen.
  • Seite 5 Unterstützt Slave-Parametrierung über DP-V1 (Klasse 2) • Unterstützt alle gängigen SIMATIC Engineering Tools • Unterstützt ISO on TCP (RFC 1006) • Spannungsversorgung von der CPU • Externe 24-V-Versorgung möglich • Stecker mit PG-Buchse • Einsetzbar bis 60 °C ACCON-NetLink-PRO compact...

  • Seite 6: Lieferumfang

    LIEFERUMFANG • ACCON-NetLink-PRO compact • 3 Meter langes Patch-Kabel (Cross-Over) • DELTA LOGIC Automatisierungstechnik-DVD mit ACCON-S7-NET- Treiber ACCON-NetLink-PRO compact...

  • Seite 7: Gerätebeschreibung

    GERÄTEBESCHREIBUNG Abbildung 1: ACCON-NetLink-PRO compact RJ45-Buchse zum Anschluss des Gerätes an das Ethernet Status LEDs für den Ethernet-Anschluss Status LEDs Spannungsversorgungsbuchse zur Versorgung mit 24 VDC. Bitte beachten Sie die Polarität. Busstecker mit PG-Buchse 3 Meter langes Patch-Kabel (Cross-Over) ACCON-NetLink-PRO compact...
  • Seite 8 Startvorgang ACCON-NetLink-PRO compact In den ersten Sekunden nach dem Einschalten leuchtet die Power LED blau. Danach dauert es ca. 20 Sekunden und dann ist der Startvorgang abgeschlossen und das Gerät betriebsbereit. Anzeigeelemente POWER LED ACTIVE LED BUS LED Betriebsbereit BLAU Versuch, Gerät am...

  • Seite 9: Voraussetzungen Für Den Betrieb

    Die Installation und Montage muss nach VDE 0100 / IEC 364 erfolgen. Da es sich um IP20-Baugruppen handelt, müssen sie in einen Schaltschrank eingebaut werden. Bitte beachten Sie die maximale Umgebungstemperatur von 60 °C für einen sicheren Betrieb. ACCON-NetLink-PRO compact...

  • Seite 10: Inbetriebnahme

    Anschließen an den PC Stecken Sie das Ende des Patch-Kabels in die Ethernet-Buchse des ACCON-NetLink-PRO compact und das andere in einen Hub/Switch, welcher mit der Netzwerkkarte Ihres PCs verbunden ist. Ein direkter Betrieb an der Netzwerkkarte Ihres PCs ohne Switch ist mit dem mitgelieferten Cross-Over Kabel auch möglich.
  • Seite 11 Abbildung 2: SIMATIC PG/PC-Schnittstelle 2. Betätigen Sie danach die Schaltfläche »Eigenschaften«. Abbildung 3: Neu angelegte Station ACCON-NetLink-PRO compact...
  • Seite 12 3. Legen Sie nun über die Schaltfläche »Neu« eine Station für den ACCON-NetLink-PRO compact an. Durch die Auswahl einer Station wird festgelegt, welcher ACCON-NetLink-PRO compact der PG/PC- Schnittstelle zugeordnet ist. Diese Stationen werden nicht im ACCON- NetLink-PRO compact gespeichert. Abbildung 4: Station einstellen 4.
  • Seite 13 9. Wenn Sie bei diesen Einstellungen einen Zugriffsweg verändert haben, erscheint anschließend eine Warnung. Quittieren Sie mit »OK«, wenn Sie die Änderungen übernehmen wollen. Der ACCON-NetLink-PRO compact wird mit der IP-Adresse 192.168.4.49. ausgeliefert. Die IP-Adresse des ACCON-NetLink-PRO compact muss zu Ihrem Netzwerk passen.

  • Seite 14: Tcp/Ip-Parametrierung

    Parametrierung über PG/PC-Schnittstelle einstellen • Parametrieren über das Webinterface des ACCON-NetLink-PRO compact (siehe Kapitel 9) Der ACCON-NetLink-PRO compact wird mit der IP-Adresse 192.168.4.49. ausgeliefert. TCP/IP-Parameter setzen Zum Ändern der TCP/IP-Parameter wird die gewünschte Station ausgewählt und über die Schaltfläche »Ändern« folgender Dialog...
  • Seite 15 Die IP-Adresse des ACCON-NetLink-PRO compact muss zu Ihrem Netzwerk passen. Dafür müssen die ersten drei Blöcke der IP-Adresse des PCs und des ACCON-NetLink-PRO compact gleich sein, z. B. PC: IP- Adresse 192.168.4.10, ACCON-NetLink-PRO compact: IP- Adresse192.168.4.49 (gilt nur bei Subnetmask 255.255.255.0).
  • Seite 16 Soll der ACCON-NetLink-PRO compact über DHCP automatisch die IP- Parameter beziehen, muss ein Haken an das Feld »IP-Adresse automatisch beziehen (DHCP)« gesetzt werden. Zusätzlich wird das Eingabefeld »DHCP Timeout in s« freigeschaltet. Erhält der ACCON-NetLink-PRO compact innerhalb dieser Zeit keine Parameter von einem DHCP-Server, so verwendet er die hinterlegten statischen Parameter um sicherzustellen, dass das Gerät im Netz...
  • Seite 17 Zusatz-Features Im Dialogfeld ACCON-NetLink-PRO compact Eigenschaften gibt es im Rahmen »ACCON-NetLink-PRO compact Einstellungen« weitere Optionen, die hier erläutert werden: • Name: Hier kann dem ACCON-NetLink-PRO compact ein Name gegeben werden, der ihn bei der Anzeige im Suchfenster besser identifiziert. Der Name wird im Gerät gespeichert. Denkbar ist eine Namensgebung nach Einsatzort (z.

  • Seite 18: Buseinstellungen

    BUSEINSTELLUNGEN Der ACCON-NetLink-PRO compact kann an drei verschiedenen Bussystemen betrieben werden: PPI, MPI und PROFIBUS. Konfiguration am Beispiel MPI Die wichtigste Einstellung im Zusammenhang mit der Buskonfiguration ist die Stationsadresse. Gemeint ist die Adresse, die der ACCON-NetLink- PRO compact am Bus haben soll, wenn er online geht. Die Stations- adresse kann ein Wert im Bereich von 0 bis 126 sein, sofern die gewählte Adresse kleiner oder gleich der höchsten Teilnehmeradresse...
  • Seite 19 - bei S7-200 - bei älteren Siemens S7-CPUs - bei S7 kompatiblen Steuerungen - wenn der ACCON-NetLink-PRO compact einziger Master am Bus ist Durch die Funktion »Automatische Erkennung der netzbezogenen Parameter« dauert die Initialisierung einer Verbindung etwas länger, da hier die Online-Parameter ermittelt werden müssen. Es ist möglich, dass diese Funktion bei einer langsamen Übertragungsgeschwindigkeit (z.
  • Seite 20 Im Gegensatz zum Busprofil MPI sind die Busparameter bei PROFIBUS nicht konstant und verändern sich mit Art und Anzahl der verwendeten PROFIBUS-Teilnehmer. Es sollten stets die PROFIBUS-Parameter eingestellt werden, die im aktuell verwendeten Automatisierungssystem eingestellt sind (siehe STEP 7-Projekt). ACCON-NetLink-PRO compact...
  • Seite 21 Option »Zyklisches Verteilen der Busparameter einschalten« in der Hardware-Parametrierung der Schnittstelle aktiviert sein. Der folgende Bildschirmabzug zeigt den Schalter für das zyklische Verteilen der Busparameter. Dieser befindet sich in der Hardware- Konfiguration einer beliebigen PROFIBUS-Schnittstelle: ACCON-NetLink-PRO compact...
  • Seite 22 Master, erhöht. Es gibt z. B. für ein benutzerdfiniertes Profil eine Empfehlung von Siemens: minimale Ttr = 5000 mal HSA (Höchste Stations Adresse) PPI-Kommunikation Die Konfiguration bei PPI ist prinzipiell gleich wie bei MPI, jedoch ist die automatische Erkennung der netzbezogenen Parameter bei S7-200- Steuerungen nicht möglich. ACCON-NetLink-PRO compact...
  • Seite 23 Nähere Hinweise über die Verwendung von Advanced PPI entnehmen Sie bitte der Hilfe ihrer S7-200-Programmier-Software. Für die Kommunikation mit einem EM 277 müssen Sie Advanced PPI aktivieren. Die aktuellen Treiber- und Firmware-Versionen finden Sie auf unserer Internetsite www.deltalogic.de im Bereich »Downloads«. ACCON-NetLink-PRO compact...
  • Seite 24 Hier werden die Namen und der Versionsstand aller Treiberdateien aufgeführt. Im Problemfall kann durch diese Angaben schnell und effektiv überprüft werden, ob die richtigen Versionen installiert sind. Die aktuellen Treiber- und Firmware-Versionen finden Sie auf unserer Internetsite www.deltalogic.de im Bereich »Downloads«. ACCON-NetLink-PRO compact...
  • Seite 25 Hinweise zu den Busteilnehmern: Adresse: Busadresse des Teilnehmers Stationstyp: Es gibt aktive (Master) und passive (Slave) Teilnehmer MLFB-Nummer: Die Bestellnummer des Teilnehmers wird nur angezeigt, wenn das Häkchen »MLFB-Nummer ermitteln« gesetzt ist. Der verwendete ACCON- NetLink-PRO compact wird als »Stationsadresse« angezeigt. ACCON-NetLink-PRO compact...
  • Seite 26 Hinweise zu den Busparametern: Wenn keine automatische Erkennung der Busparameter erfolgt, werden die fest eingestellten Busparameter des ACCON-NetLink-PRO compact angezeigt. ACCON-NetLink-PRO compact...

  • Seite 27: Kommunikation Über Rfc1006 (S7-Tcp/Ip)

    • WinCC V6.0/7.0 (Siemens AG) • ZenOn V6.2 (COPA-DATA) • PROCON-Win V3.2 (GTI Control) • DELTA LOGIC S7/S5-OPC-Server ab V3.1 (DELTA LOGIC GmbH) • ACCON-AGLink40 (DELTA LOGIC GmbH) • INAT-OPC-Server (INAT GmbH) • WinCE 5.0 Terminal TP21AS (Sütron Electronic GmbH) •...
  • Seite 28  Rack 1, Slot 17. Im Kapitel 14 »Anhang« befindet sich eine Umrechnungstabelle für die Rack- und Slot-Nummern. Für Parametrier-Tools, die keine Felder mit der Bezeichnung Rack und Slot verwenden, ist meist ein Parametrierfeld mit Namen wie Remote ACCON-NetLink-PRO compact...
  • Seite 29 Konfigurationsbeispiel von RFC1006 mit STEP7 NetPro In der Netzkonfiguration von STEP7 (NetPro) können sie eine virtuelle S7-Steuerung als ACCON-NetLink-PRO compact einrichten. So können Sie mit TCP/IP über Routing auf angeschlossene S7-Steuerungen am MPI oder PROFIBUS zugreifen. Hierfür muss in der virtuelle S7-Steuerung die IP-Adresse und die Busadresse des NetLinks eingestellt werden.
  • Seite 30 Konfigurationsbeispiel von RFC1006 mit ACCON-AGLink Abbildung 16: Beispielkonfiguration für RFC1006 Diese Konfiguration kann für folgende Software-Pakete verwendet werden: • ACCON-AGLink Version 3.x und 4.0 • DELTA LOGIC S7/S5-OPC-Server • SPS-Analyzer Autospy • ACCON-S7-Power-Tools • ACCON-S7-EasyLog Verwendung von RFC1006 mit WinCC v 6.0 Um in WinCC eine RFC1006-Verbindung zu parametrieren, muss zunächst in der SIMATIC S7 PROTOCOL SUITE eine neue TCP/IP-...
  • Seite 31 Abbildung 17: TCP/IP-Verbindung anlegen ACCON-NetLink-PRO compact...
  • Seite 32 Durch einen Klick auf »Eigenschaften« gelangt man zu folgendem Einstellungsdialog: Abbildung 18: Verbindungsparameter TCP/IP Im vorliegenden Fall hat der ACCON-NetLink-PRO compact die IP- Adresse 192.168.4.38. Die Ziel-CPU, mit der kommuniziert werden soll, hat die PROFIBUS-Adresse 49. Es wird der Addressed Mode verwendet, somit kann der Wert für Rack und Slot der Adress-Umrechnungstabelle...
  • Seite 33 Abbildung 19: Eigenschaften Variable Im Eigenschaftsfenster der Variable, die hier »MB0_over_NetLink_PRO« genannt wurde, wird die Variablenart durch das Betätigen der Schaltfläche »Wählen« ausgewählt. ACCON-NetLink-PRO compact...
  • Seite 34 Abbildung 20: Merkerbyte 0 wird projektiert Im folgenden Bildschirmabzug ist erkennbar, dass unter der Verbindung »NetLink_PRO« nun eine Variable mit dem Namen »MB0_over_NETLink_PRO« angelegt wurde. Abbildung 21: Verbindung »NETLINK_PRO« ACCON-NetLink-PRO compact...
  • Seite 35 Wird diese Variable nun im Startbild des WinCC-Projekts eingefügt, so wird über den ACCON-NetLink-PRO compact eine Verbindung zur CPU mit der Adresse 49 hergestellt, um aus dieser auf Merkerbyte 0 zuzugreifen. Nach gleichem Muster können weitere Variablen unterschiedlichen Typs angelegt und gelesen werden. Es ist auch möglich, mehrere TCP/IP-Verbindungen anzulegen, um mit weiteren...
  • Seite 36 »Rack/Slot mode« bzw. »Routing over RFC ON/OFF« muss auf (»ON«) sein. • Bei »Fix destination address for R/S mode« bzw. bei »Station address of routing gateway« muss die Adresse (AG-Nummer) des gewünschten Kommunikationspartners eingetragen werden. In diesem Beispiel 49. ACCON-NetLink-PRO compact...
  • Seite 37 In der Parametrierung der Kommunikations-Software muss die Rack/Slot-Adresse des Teilnehmers, mit dem auf dem Rack kommuniziert werden soll, eingestellt werden. ACCON-NetLink-PRO compact...

  • Seite 38: Bedienung Über Das Webinterface

    BEDIENUNG ÜBER DAS WEBINTERFACE Das Webinterface des ACCON-NetLink-PRO compact kann mit jedem Standard-Browser (z. B. Internet Explorer, Mozilla Firefox, Opera etc.) geöffnet werden. Startseite Mit http://<IP-Adresse des ACCON-NetLink-PRO compact> wird die Startseite des ACCON-NetLink-PRO compact aufgerufen (Standardadresse des ACCON-NetLink-PRO compact: 192.168.4.49).
  • Seite 39 Hier wird der Name angezeigt, der im Device name ACCON-NetLink-PRO compact hinterlegt wurde. MPI/PPI/PROFIBUS status Wenn der ACCON-NetLink-PRO compact Device is not online keine Verbindunge zu einer Steuerung hat, wird dieser Eintrag rot angezeigt. Hier wird die Anzahl der verwendeten...
  • Seite 40 Anzahl der offenen TCP-Verbindungen connections MPI/PROFIBUS Settings - Go online after boot up Zeigt an, ob die Funktion zum automatischen Verbinden mit RFC1006 aktiviert ist oder nicht (»ON« oder »OFF«). Wenn dies freigeschaltet (»ON«) wurde, sind weitere Parameter sichtbar. ACCON-NetLink-PRO compact...
  • Seite 41 IM151-7, DP-Slaves,...) suchen. Die Teilnehmeradressen werden dann auf der Website als »List of passive stations« angezeigt. Go Online/Offline Über diese Schaltfläche können sie den ACCON-NetLink-PRO compact manuell am Bus anmelden oder abmelden ohne dass sie die Option »Go online after boot up« eingestellt haben müssen.
  • Seite 42 Konfigurationsseite Über diese Seite kann der ACCON-NetLink-PRO compact konfiguriert werden. Bevor diese Seite geöffnet wird, ist der Benutzername »ACCON-NetLink-PRO compact« und das Passwort erforderlich (siehe unten). Tipp: Markieren Sie einfach den Namen »ACCON-NetLink-PRO compact« vom Anmeldefenster und kopieren sie diesen ins Feld »Benutzername«.
  • Seite 43 Standardwerte vor Firmware 2.58: Benutzername: ACCON-NetLink-PRO compact Passwort: admin ACCON-NetLink-PRO compact...
  • Seite 44 Static Gateway Verwendetes Gateway, wenn DHCP deaktiviert ist oder DHCP-Timeout abläuft. Additional NETLink Port Zusätzlich zum Standard-Port 7777 kann hier ein weiterer frei wählbarer Port im ACCON-NetLink-PRO compact gespeichert werden. DHCP ON/OFF »ON« oder »OFF« DHCP Timeout 30 bis 65500 Sekunden Web Interface ON/OFF Webinterface »ON«...
  • Seite 45 Dieser Wert ist bei MPI immer 415. Bei PROFIBUS sollte der entsprechende Wert aus der Parametrierung des Busmasters (in der Regel die CPU) übernommen werden. Dieser Wert ist bei MPI immer 9984. Bei PROFIBUS sollte der entsprechende Wert ACCON-NetLink-PRO compact...
  • Seite 46 (»ON«) Rack/Slot Mode ist aktiv. oder (»OFF«) Addressed Mode ist aktiv. Routing over RFC ON/OFF Fix destination address for Wenn der Rack/Slot Mode eingeschaltet ist, R/S mode werden alle eingehenden RFC1006- Anfragen an die hier parametrierte oder Busadresse weitergegeben. ACCON-NetLink-PRO compact...
  • Seite 47 Eingabe an dieser Stelle aussehen könnte. Sind alle Eingaben plausibel, werden die Änderungen abschließend so angezeigt, wie sie bei nochmaliger Bestätigung der »Store«-Schaltfläche im ACCON-NetLink-PRO compact gespeichert werden. Über die Schaltfläche »Cancel« kommen sie wieder zurück zum vorherigen Fenster.
  • Seite 48 Nach der Speicherung der neuen Parametrierdaten wird der ACCON- NetLink-PRO compact neu gestartet, um die geänderte Konfiguration zu übernehmen. Über das Securityinterface kann der ACCON-NetLink-PRO compact auch aus der Ferne neu gestartet werden, wenn dies gewünscht wird. Dazu wird die Schaltfläche »Device Reboot« betätigt.
  • Seite 49 Über diese Seite ist es möglich im ACCON-NetLink-PRO compact Variablen auf einer angeschlossenen S7 zu beobachten. Diese Funktion wird nut zur Verfügung gestellt wenn der RFC1006-Modus aktiviert ist und der ACCON-NetLink-PRO compact online ist. Die Aktivierung ist in Kapitel 8 beschrieben. Einstellparameter der Funktion »Observe Variables«: MPI Address Mit Hilfe des Dropdown-Menüs wird eine...
  • Seite 50 Beim zusätzlichen Datenaustausch über MPI/PROFIBUS hat die Aktion »Variablen beobachten« unterste Priorität. Somit ist die Aktualisierungszeit im Webinterface generell von der parallel laufenden Buslast abhängig. ACCON-NetLink-PRO compact...

  • Seite 51: Fernwartung

    Netzwerkadministratoren der beiden Standorte zurate gezogen werden. Abbildung 24: Beispiel einer Internet-Fernwartung Wird mehr als ein ACCON-NetLink-PRO compact hinter einem Router verwendet, dann kann bei den Stationen der Schalter »Internet- Fernwartung« gesetzt werden um jeder Station eine eigene Port- Adresse zuzuweisen.

  • Seite 52: Fehlerbehebung

    Schnittstelle stecken MPI/PROFIBUS-Seite Link LED grün Keine Verbindung zum Ethernet-Verbindung leuchtet nicht Ethernet überprüfen Konfiguration des ACCON-NetLink-PRO compact über ACCON-S7-NET Es erscheint die ACCON-NetLink-PRO ACCON-NetLink-PRO Meldung compact während compact muss während »Der ACCON- Parametrierung aktiv am Parametrierung inaktiv...
  • Seite 53 Ausfall- und 1. Erhöhen Sie das ® STARTER Applikationsüberwachung Timeout in der PG/PC- Probleme beim sind zu niedrig Schnittstelle auf 80000ms Zugriff auf 2. Ausfallüberwachung ® MICROMASTER auf 200 ms und ® oder SINAMICS Applikationsüberwachung auf 5000 ms setzen ACCON-NetLink-PRO compact...

  • Seite 54: Häufige Fragen Und Antworten

    F: Ich werde sowohl vom Konfigurations-Tool als auch vom Webinterface nach einem Passwort gefragt. Ich habe aber keines vergeben. A: Dem ACCON-NetLink-PRO compact-Firmware muss ein Passwort vergeben werden. Wurde kein Passwort vergeben, so wird das Standardpasswort (siehe Seite 42) verwendet.
  • Seite 55 Parameter »Ttr« (Target Rotation Time) im ACCON-NetLink-PRO compact, testweise auch auf der CPU, um einen größeren Betrag. F: Obwohl der ACCON-NetLink-PRO compact direkt auf meiner CPU steckt und keine weiteren Teilnehmer angeschlossen sind, brechen MPI- oder PROFIBUS-Verbindungen bei hohen Baudraten gelegentlich ab.
  • Seite 56 F: Ich nutze den Rack/Slot Mode des RFC1006-Interfaces und habe im Webinterface bei »Fix destination address for R/S mode« die Adresse 2 für meine vorhandene CPU angegeben. Obwohl der ACCON-NetLink-PRO compact online ist (Active LED leuchtet), sagt mein Visualisierungssystem, dass keine Verbindung aufgebaut werden kann.

  • Seite 57: Technische Daten

    Zulässige rel. Luftfeuchtigkeit Betauung) Anschlusskabel zum PC Patch-Kabel (Ethernet, straight, 3 m) Unterstützte Busprofile MPI, DP, Standard, Universell (DP/FMS), benutzerdefiniert mit automatischer Erkennung, PPI Unterstützte 9,6 KBit/s bis 12 MBit/s mit Übertragungsraten der automatischer Erkennung Busverbindung zur SPS ACCON-NetLink-PRO compact...
  • Seite 58 Max. Anzahl Verbindungen auf TCP/IP Max. Anzahl Verbindungen auf MPI, PROFIBUS, PPI Unterstützte Software ACCON-S7-EasyLog, ACCON-AGLink, DELTA LOGIC S7/S5-OPC-Server. Mit dem Treiber für SIMATIC ACCON-S7- NET zusätzlich noch SIMATIC Manager ab V5.3, WinCC, WinCC flexible, ProTool, STEP 7-Micro/WIN, TIA Portal...
  • Seite 59 Empfangsdaten unbenutzt unbenutzt Dem ACCON-NetLink-PRO compact liegt ein 3 Meter langes Patch-Kabel (Cross-Link) der Kategorie 5 bei. Die maximale Leitungslänge zwischen zwei TCP/IP-Interfaces darf laut IEEE802 100 Meter nicht überschreiten. Sind Strecken von mehr als 100 Metern zu überbrücken, muss mit Repeatern oder Switches gearbeitet werden.

  • Seite 60: Anhang

    0202 0242 0203 0243 0204 0244 0205 0245 0206 0246 0207 0247 0208 0248 0209 0249 020A 024A 020B 024B 020C 024C 020D 024D 020E 024E 020F 024F 0210 0250 0211 0251 0212 0252 0213 0253 0214 0254 ACCON-NetLink-PRO compact...
  • Seite 61 021D 025D 021E 025E 021F 025F 0220 0260 0221 0261 0222 0262 0223 0263 0224 0264 0225 0265 0226 0266 0227 0267 0228 0268 0229 0269 022A 026A 022B 026B 022C 026C 022D 026D 022E 026E 022F 026F ACCON-NetLink-PRO compact...
  • Seite 62 0237 0277 0238 0278 0239 0279 023A 027A 023B 027B 023C 027C 023D 027D 023E 027E 023F Tabelle 4: Umrechnungstabelle Updates im Internet: Die aktuellen Treiber- und Firmware-Versionen finden Sie auf unserer Internetsite unter www.deltalogic.de im Bereich »Downloads«. ACCON-NetLink-PRO compact...
