Erweiterung und Umbau | Automax 100 | Basismodul TS-AC B1-M2-1X 43/54

Erweiterung und Umbau

Im nachfolgendem Kapitel wird die Erweiterung des Basismodules beschrieben.
Informationen zum Anbau und elektrischen Anschluss finden Sie in der Betriebsanleitung
des jeweiligen Erweiterungsmodules.

13.1 Erweiterung um eine Ebene

Zur Aufnahme der Erweiterungsmodule stehen 2 Steckplätze zur Verfügung. In diese
können die Erweiterungsmodule eingesteckt und mittels Rändelschrauben fixiert werden.

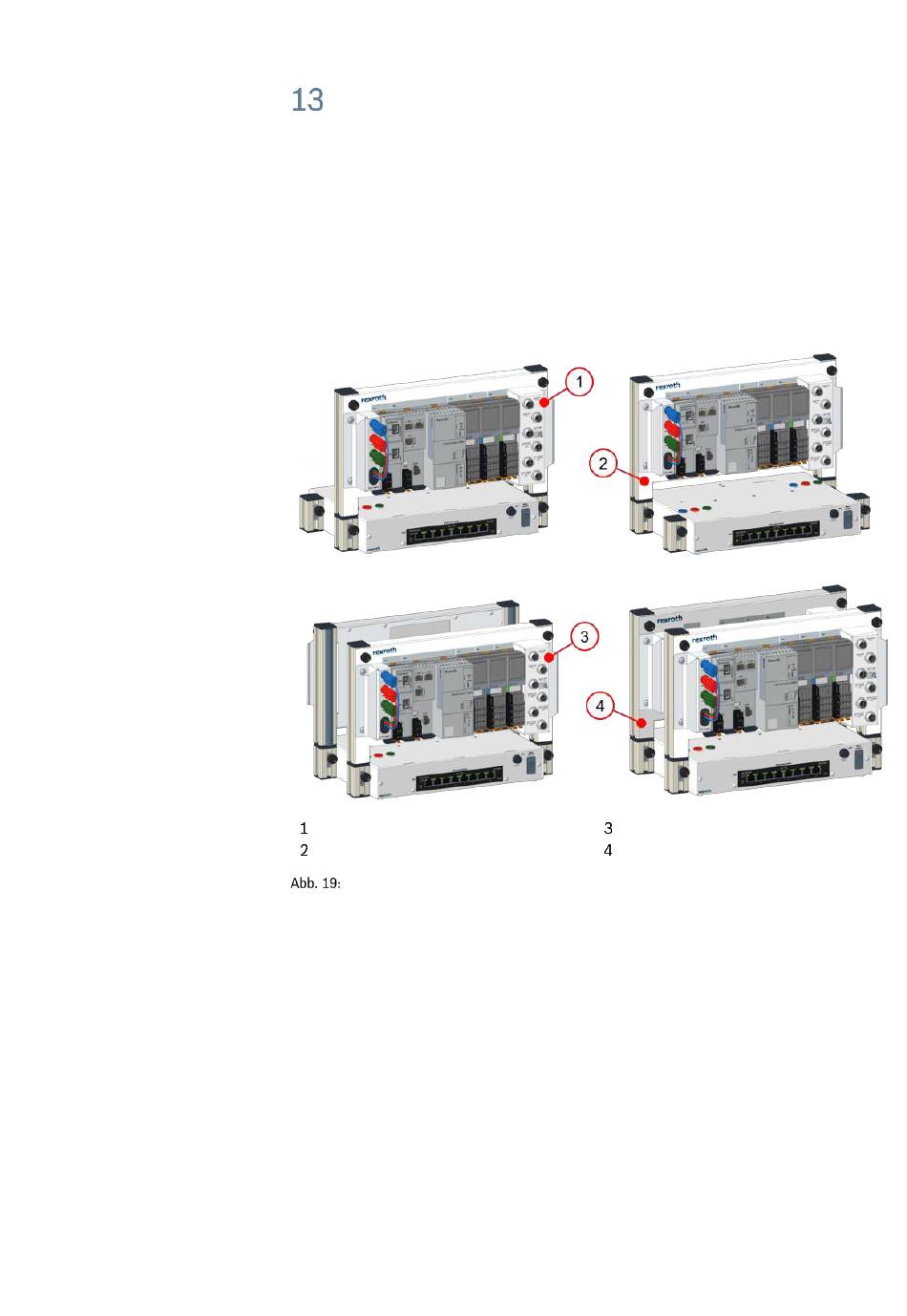

Die nachfolgende Abbildung verdeutlicht die unterschiedlichen Bestückungsvarianten.
Bestückungsvariante 1
Bestückungsvariante 2
Bestückungsvarianten 1 Ebene
Bestückungsvariante 1
Der Steckplatz 1 (vorne) des Basismoduls wird mit einem Erweiterungsmodul bestückt. Die
Spannungsversorgung erfolgt über die dem Steckplatz 1 zugeordneten Sicherheits-
Einbaubuchsen.
Bestückungsvariante 2
Der Steckplatz 2 (hinten) des Basismoduls wird mit einem Erweiterungsmodul bestückt. Die
Spannungsversorgung erfolgt auch über die dem Steckplatz 1 zugeordneten Sicherheits-
Einbaubuchsen.
Bestückungsvariante 3
Beide Steckplätze des Basismoduls werden mit Erweiterungsmodulen bestückt. Jedoch das
Erweiterungsmodul im Steckplatz 2 ist zur Rückseite hin eingebaut (gedreht eingebaut).
Durch diese Anordnung werden die M12 Systemsteckverbinder nicht blockiert.
Bestückungsvariante 3
Bestückungsvariante 4
