- Seite 1 Bedienungsanleitung stiga.com...
-
Seite 2: Inhaltsverzeichnis
SICHERHEITSHINWEISE ........................... 6 1.2.1. SICHERE BEDIENUNG ............................6 1.2.2. BETRIEB ................................6 1.3. SICHERES ANHALTEN UND ABSCHALTEN DES MÄHROBOTERS ............8 1.4. TECHNICHE DATEN - STIGA STIG ......................9 2. EINLEITUNG 2.1. ALLGEMEINE EINLEITUNG ........................10 2.1.1. ZWECK DER ANLEITUNG ..........................10 2.1.2. HINWEIS FÜR DAS LESEN AM SMARTPHONE ..................... 10 2.2. - Seite 3 4.3.6. ANZEIGE DES BLUETOOTH-STATUS UND ENTKOMMPLUNG - „BLUETOOTH“-TASTE ......47 4.3.7. ANZEIGE VON ALARMMELDUNGEN - „ALARM“-SYMBOL ................47 4.3.8. ANZEIGE DER BATTERIELADUNG – BATTERIE-SYMBOL ................48 4.3.9. MÄHROBOTER STARTEN - „START“-TASTE ....................48 4.4. FUNKTIONSWEISE DER LADESTATION ....................49 4.5. BATTERIEAUFLADUNG ........................... 49 4.6. SCHNITTHÖHENEINSTELLUNG ......................50 5. WARTUNG 5.1. PROGRAMMIERTE WARTUNG ....................... 51 5.2. PRODUKTREINIGUNG ..........................52 5.3.
-
Seite 4: Sicherheit
SICHERHEIT 1.1. INFORMATIONEN ZUR SICHERHEIT Bei der Planung des Geräts wurde besonders auf Aspekte geachtet, die Risiken für die Sicherheit und Gesundheit von Personen bergen können. Der Zweck dieser Informationen ist es, den Benutzer darauf hinzuweisen, dass er jedem Risiko vorbeugen muss, indem er Verhaltensweisen vermeidet, die nicht mit den gegebenen Vorschriften übereinstimmen. - Seite 5 WARNUNG: Installierte Sicherheitseinrichtungen nicht verändern, manipulieren, umgehen oder beseitigen. ACHTUNG: Stellen Sie sicher, dass sich keine Spielzeuge, Werkzeuge, Äste, Kleidung oder andere Gegenstände auf dem Rasen befinden, die das Gerät beschädigen könnten. VERBOT: Setzen Sie sich nicht auf den Mähroboter. VERBOT: Heben Sie den Mähroboter niemals an, um das Messer zu inspizieren oder ihn zu transportieren, wenn er gestartet ist.
-
Seite 6: Sicherheitshinweise
1.2. SICHERHEITSHINWEISE PFLICHT: Vor Inbetriebnahme sorgfältig lesen und für spätere Verwendung aufbewahren. 1.2.1. SICHERE BEDIENUNG Vertrautmachung a. Lesen Sie die Anleitung sorgfältig durch und machen Sie sich mit den Bedienelementen und der kor- rekten Bedienung der Maschine vertraut. b. Lassen Sie niemals Kinder, Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen oder Personen, die nicht mit dieser Anleitung ver- traut sind, die Maschine bedienen. -
Seite 7: Umweltschutz
Bei Austritt von Elektrolyt mit Wasser/Neutralisierungsmittel spülen und bei Kontakt mit Augen usw. einen Arzt aufsuchen. g. Die Maschine muss gemäß den Anweisungen des Herstellers gewartet werden. Batterie / Batterieladegerät ACHTUNG: Lithium-Ionen-Batterien können explodieren oder einen Brand verursachen, wenn sie zerlegt, Wasser, Feuer oder hohen Temperaturen ausgesetzt oder kurzgeschlossen werden. -
Seite 8: Sicheres Anhalten Und Abschalten Des Mähroboters
1.3. SICHERES ANHALTEN UND ABSCHALTEN DES MÄHROBOTERS PFLICHT: Schalten Sie den Mähroboter vor allen Reinigungs-, Transport- und Wartungsarbeiten immer in einem sicheren Zustand aus. Anforderungen und Pflichten: • Sicherheitsschlüssel. Verfahren: 1. Drücken Sie die „STOP“-Taste (A), um den Mähroboter sicher anzuhalten, und öffnen Sie die Schutz- abdeckung (B). -
Seite 9: Techniche Daten - Stiga Stig
1.4. TECHNICHE DATEN - STIGA STIG MASS- STIGA Stig + STIGA Stig + SPEZIFIKATIONEN EINHEIT Powerkit E600 Powerkit E1200 Abmessungen (BxHxT) [mm] 413 x 252 x 560 413 x 252 x 560 Gewicht Mähroboter [kg] Schnitthöhe (Min-Max) [mm] 20- 60 20- 60 Messerdurchmesser [mm]... -
Seite 10: Einleitung
EINLEITUNG 2.1. ALLGEMEINE EINLEITUNG 2.1.1. ZWECK DER ANLEITUNG Diese Anleitung ist ein integraler Bestandteil des Geräts und soll die notwendigen Informationen für seine Verwendung liefern. Bewahren Sie diese Anleitung während der gesamten Lebensdauer des Geräts auf, damit sie bei Bedarf immer zur Verfügung steht. -
Seite 11: Produktübersicht

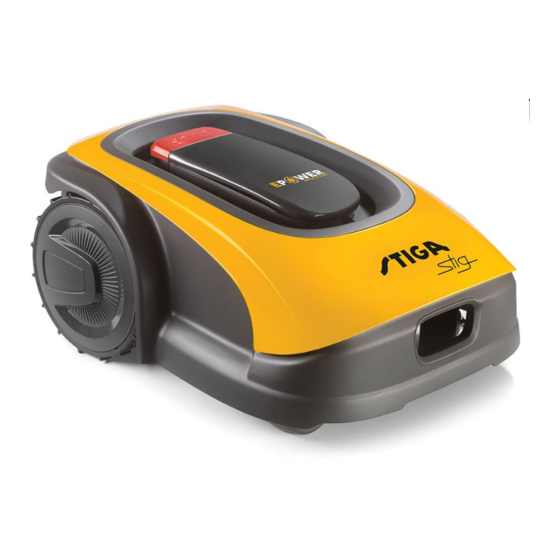

2.2. PRODUKTÜBERSICHT 2.2.1. ALLGEMEINE BESCHREIBUNG Der Mähroboter (A) ist geplant und gebaut, um Gartengras zu jeder Tages- und Nachtzeit automatisch zu mähen. Je nach Beschaffenheit der zu mähenden Fläche kann der Mähroboter so programmiert werden, dass er mehrere durch das Begrenzungskabel abgegrenzte Zonen bearbeitet. Der Mähroboter mäht den durch das Begrenzungskabel (B) abgegrenzten Bereich. -
Seite 12: Hauptbestandteile
Dieser Kit ist in zwei Ausführungen erhältlich (siehe Abs. 1.4) und wird für den Betrieb des Mähroboters benötigt. (D) Batterie (E) Netzteil für Ladestation HINWEIS: Die Erstinstallation bzw. der Batterieaustausch liegt in der Verantwortung des TECHNISCHEN KUNDENDIENSTPERSONALS von STIGA und darf nicht vom Benutzer durchgeführt werden. 1. EINLEITUNG... -
Seite 13: Auspackvorgang
• Paket 3: Installationskit (optional) (F) Begrenzungskabel (G) Befestigungsstifte für Begrenzungskabel (H) Verbindung für Begrenzungskabel (I) Steckverbinder für Ladestation 2.3. AUSPACKVORGANG Nachfolgend sind alle Schritte zum korrekten Auspacken aufgeführt: 1. Verpackungskarton des Mähroboters öffnen; 2. „Startertkit“-Box entnehmen; 3. Oberen Trennkarton entnehmen; 4. -
Seite 14: Symbole Und Hinweisschilder
2.4. SYMBOLE UND HINWEISSCHILDER Nachfolgend sind alle Symbole aufgeführt, die sich auf dem Mähroboter befinden: ACHTUNG: Lesen Sie die Bedienungsanleitung, bevor Sie das Produkt in Betrieb nehmen. ACHTUNG: Projektionsgefahr von Gegenständen gegen den Körper. Halten Sie während des Betriebs einen sicheren Abstand zur Maschine. ACHTUNG: Führen Sie Hände oder Füße nicht in das Gehäuse des Mähwerks ein. -
Seite 15: Allgemeine Hinweise Zum Lesen Der Anleitung
Nachfolgend sind alle Symbole aufgeführt, die sich auf der Batterie befinden: ACHTUNG: Lesen Sie die Bedienungsanleitung, bevor Sie das Produkt in Betrieb nehmen. Batterie nicht über den normalen Hausmüll entsorgen. Batterie bei einer autorisierten Sammelstelle entsorgen. Batterie nicht ins Feuer werfen und keinen Wärmequellen aussetzen. Batterie nicht ins Wasser tauchen und nicht der Feuchtigkeit aussetzen. -
Seite 16: Installation
INSTALLATION 3.1. ALLGEMEINE INSTALLATIONSHINWEISE WARNUNG: Installierte Sicherheitseinrichtungen nicht verändern, manipulieren, umgehen oder beseitigen. HINWEIS: Wenden Sie sich an den STIGA-Kundendienst für nähere Informationen zur Produktinstallation. 3.2. INSTALLATIONSKOMPONENTEN (A) Ladestation (im Basiskit enthalten) (B) Netzteil (im Batteriekit enthalten) (C) Begrenzungskabel (im Installationskit enthalten) -
Seite 17: Voraussetzungen Für Die Installation Prüfen
3.3. VORAUSSETZUNGEN FÜR DIE INSTALLATION PRÜFEN Nachfolgend erfahren Sie, wie Sie die notwendigen Voraussetzungen prüfen und den Garten vorbereiten, bevor Sie mit der Installation fortfahren. 3.3.1. GARTENÜBERPRÜFUNG: • Überprüfen Sie den gesamten Bereich, um den Zustand des Gartens, Hindernisse und auszuschließende Bereiche richtig zu erfassen. - Seite 18 3. Stellen Sie sicher, dass der für die Installation der Ladestation (D) gewählte Bereich mindestens 400 cm von der Ladestation (E) eines eventuellen zweiten Mähroboters entfernt ist. ACHTUNG: Ein zu kleiner Abstand zwischen zwei Ladestationen kann zu Interferenzen führen (siehe Abs. 3.7.14). 4.
-
Seite 19: Hauptkontrollen Vor Der Verlegung Des Begrenzungskabels
3.3.3. HAUPTKONTROLLEN VOR DER VERLEGUNG DES BEGRENZUNGSKABELS: 1. Stellen Sie sicher, dass die maximale Steigung des Mähbereichs kleiner oder gleich 45% (E) ist, und befolgen Sie die in den folgenden Abbildungen dargestellten Regeln: a) wenn die Steigung ≤ 20% ist, kann das Begrenzungskabel wie in der Abbildung gezeigt installiert werden;... - Seite 20 ACHTUNG: Der Roboter kann Flächen mit einer maximalen Steigung von 45% mähen. Wenn die Anweisungen nicht befolgt werden, kann der Roboter abrutschen und den Mähbereich verlassen ACHTUNG: Flächen, deren Steigung größer ist als die zulässige Steigung, können nicht gemäht werden. Verlegen Sie daher das Begrenzungskabel vor der Steigung, um die Fläche auszuschließen. 2.
-
Seite 21: Kriterien Für Die Verlegung Des Begrenzungskabels
3.4. KRITERIEN FÜR DIE VERLEGUNG DES BEGRENZUNGSKABELS 3.4.1. VERLEGUNG DES BEGRENZUNGSKABELS Verfahren: 1. Wenn sich ein Boden oder ein Gehweg (A) auf gleicher Höhe wie der Rasen befindet, verlegen Sie das Begrenzungskabel (B) in einem Abstand von X1 = 5 cm von der Kante des Bodens bzw. Gehwegs. 2. - Seite 22 4. Wenn es eine Hecke (G) oder eine Pflanze mit hervorstehenden Wurzeln (H) gibt, verlegen Sie das Begrenzungskabel (F) mindestens X4 = 30 cm entfernt. 5. Wenn es ein Schwimmbad oder einen überlaufenden Teich (I), ungeschützte öffentliche Straßen (L) gibt, verlegen Sie das Begrenzungskabel (F) mindestens X5 = 90 cm entfernt. 3.
-
Seite 23: Abgrenzung Von Hindernissen
6. Wenn sich am Ende einer Steigung (O) ein Schwimmbad (M) oder eine Straße (N) befindet, verlegen Sie das Begrenzungskabel (P) mindestens X6 = 150 cm entfernt. ACHTUNG: Wenn die Steigung größer als 45% ist, muss das Gefälle aus dem Mähbereich ausgeschlossen werden (siehe Abs. 3.3). 3.4.2. ABGRENZUNG VON HINDERNISSEN: Verfahren: 1. Wenn der Mindestdurchgang zwischen zwei verschiedenen Abschnitten des Begrenzungskabels X ≥... - Seite 24 3. Wenn der Mindestdurchgang zwischen zwei verschiedenen Abschnitten des Begrenzungskabels X < 70 cm beträgt, kann das Hindernis durch einen Abstand der beiden Abschnitte des Hin- und Rückkabels von Y ≥ 30 cm begrenzt werden, wie in Abbildung (T) gezeigt, oder, wenn das Hindernis ausreichend stark ist, kann es ungeschützt gelassen werden, wie in Abbildung (U) gezeigt.
-
Seite 25: Übergang Zwischen Verschiedenen Gartenbereichen
3.4.3. ÜBERGANG ZWISCHEN VERSCHIEDENEN GARTENBEREICHEN Verfahren: 1. Bei Durchgängen muss der Abstand zwischen zwei verschiedenen Abschnitten des Begrenzungskabels Z ≥ 70 cm betragen. 2. Wenn der Abstand zwischen zwei verschiedenen Kabelabschnitten Z < 70 cm ist, gilt der Bereich (A) als „Geschlossener Bereich“ und kann vom Mähroboter nicht automatisch erreicht werden. HINWEIS: Für die Programmierung des Mähroboters für die Gartenkonfiguration mit „Geschlossenem Bereich“... -
Seite 26: Installation Des Begrenzungskabels
Stellen Sie sicher, dass das Kabel auf seiner gesamten Strecke Bodenkontakt hat, damit der Mähroboter es nicht beschädigt. ERDVERLEGUNG (KANN NUR VON EINEM AUTORISIERTEN HÄNDLER DURCHGEFÜHRT WERDEN) Wenn Sie sich auf einen STIGA-Händler verlassen, kann das Begrenzungskabel auch mit einer speziellen Verlegungsmaschine ohne Stifte erdverlegt werden. 3. INSTALLATION... -
Seite 27: Begrenzungskabelenden Miteinander Verbinden
3.5.2. BEGRENZUNGSKABELENDEN MITEINANDER VERBINDEN. WARNUNG: WARNUNG: Gefahr von Schnittwunden an Gefahr von Augenverletzungen den Händen. durch Staub. Anforderungen und Pflichten: • Verbindung für Begrenzungskabel • Schutzhandschuhe • Elektrikerschere • Schutzbrille • Zange SCHUTZHANDSCHUHE SCHUTZBRILLE ERFORDERLICH: ERFORDERLICH: Verwenden Sie Verwenden Sie eine Schutzhandschuhe, um Schutzbrille, um Schnittverletzungen an den Augenverletzungen durch Staub... -
Seite 28: Installation Der Ladestation
3.5.3. INSTALLATION DER LADESTATION WARNUNG: WARNUNG: Gefahr von Schnittwunden an den Händen. Gefahr von Augenverletzungen durch Staub. ELEKTRISCHE GEFAHR: Schließen Sie die Spannungsversorgung erst an, wenn alle Installationsschritte abgeschlossen sind. Schalten Sie falls erforderlich die allgemeine Stromversorgung während der Installation aus. Anforderungen und Pflichten: •... - Seite 29 3. Entfernen Sie die Abdeckung (C). 4. Positionieren Sie die Ladestation wie folgt: • Entweder senkrecht zum Begrenzungskabel, wobei die Führung (D1) auf das Kabel ausgerichtet ist. • Oder auf einer Achse mit dem Begrenzungskabel (D2) verlegt, so dass der Roboter darauf einsteigen kann, indem er entlang des Begrenzungskabels im Uhrzeigersinn fährt.
-
Seite 30: Aufladung Mähroboter Nach Der Installation
9. Befestigen Sie die Ladestation (L) mit den Befestigungsschrauben (M) am Boden. 10. Bringen Sie die Abdeckung (C) wieder an. 11. Schließen Sie den Stecker des Netzteils an die Stromsteckdose an. 12. Überprüfen Sie, ob die Kontrollleuchte an der Ladestation (N) kontinuierlich leuchtet, wenn sich der Mähroboter nicht in der Ladestation befindet (siehe Abs. -
Seite 31: Produkteinstellungen
Der automatische Betrieb des Mähroboters erfordert einige Einstellungen, die über ein mobiles Gerät (Smartphone) iOS oder Android mit der installierten „STIGA STIG“-App vorgenommen werden können. Die iOS-App kann aus dem iOS App Store heruntergeladen werden. Die Android-App kann aus dem Google Play Store heruntergeladen werden. -
Seite 32: Prelogin
3.7.1. PRELOGIN Wenn Sie das erste Mal auf die App zugreifen, können Sie: 1. Die Informationsseiten zu den STIGA-Händlern und -Produkten aufrufen (A); 2. Die erste Registrierung (B) durchführen; 3. Sich als bereits registrierte Benutzer (C) anmelden. 3.7.2. REGISTRIERUNG (SIGN UP) Der Abschnitt „Sign Up“ ermöglicht die Benutzerregistrierung und den Zugriff auf alle Funktionen der App. -
Seite 33: Kopplung (Pairing)
3.7.3. KOPPLUNG (PAIRING) Im Abschnitt „Kopplung“ können Sie Ihr Mobilgerät über eine Bluetooth-Verbindung mit dem Mähroboter koppeln. 1. Drücken Sie die Taste (A), um die Bluetooth-Kopplungsseiten aufzurufen. 2. Bestätigen Sie, um die Kopplung über Bluetooth zuzulassen (B). 3. Folgen Sie der Anleitung, um das Produkt zu koppeln. 4. -
Seite 34: Geschlossener Bereich (Closed Area)
3.7.5. GESCHLOSSENER BEREICH (CLOSED AREA) (Verfügbar in der Version mit Powerkit E1200) Der Abschnitt „Closed Area“ ermöglicht es Ihnen, den Mähroboter in einem geschlossenen Bereich zu starten, der normalerweise vom Arbeitsbereich ausgeschlossen ist, weil er nicht erreicht werden kann, aber dennoch durch das Begrenzungskabel abgegrenzt ist. (Siehe Abs. 3.3). 1. -
Seite 35: Einzelschnitt / Geplanter Schnitt (Spot Cut / Scheduled)
3.7.7. EINZELSCHNITT / GEPLANTER SCHNITT (SPOT CUT / SCHEDULED) Mit dem Wahlschalter „Spot Cut/Scheduled“ (A) können Sie das geplante Arbeitsprogramm ein- oder ausschalten. Die Anzahl der einzuplanenden Stunden pro Woche wird von der App anhand der Gartengröße vorgeschlagen. 1. Bei Einstellung auf „Scheduled“ arbeitet der Mähroboter nach dem geplanten Arbeitsprogramm. -
Seite 36: Go-To-Cut Points
3.7.9. GO-TO-CUT POINTS Im Abschnitt „Go-to-Cut Points“ können Sie einen oder mehrere Startpunkte für den Mähroboter festlegen, um die Abdeckung in verschiedenen Bereichen des Gartens zu verbessern (siehe Abs. 3.4). Die Anzahl der einstellbaren Startpunkte ist abhängig vom Modell des Mähroboters und dem Batterietyp. Die Startpunkte sind anhand der folgenden Parameter definiert: •... -
Seite 37: Kantenschnitt (Border Cut)
3.7.10. KANTENSCHNITT (BORDER CUT) Im Bereich „Border cut“ können Sie den Kantenschnitt an einem bestimmten Tag planen. 1. Drücken Sie auf den Schalter (A), um die Funktion zu aktivieren. 2. Wählen Sie die Tage, an denen der Kantenschnitt durchgeführt werden soll (B). HINWEIS: Der Kantenschnitt kann nur für Wochentage aktiviert werden, an denen der Mähroboter für die Arbeit programmiert wurde (C). -
Seite 38: Fahrt Neben Dem Kabel (Run Beside Wire)
3.7.13. FAHRT NEBEN DEM KABEL (RUN BESIDE WIRE) Im Abschnitt „Run beside wire“ können Sie den maximale Entfernung zum Begrenzungskabel während der Rückkehr zur Ladestation und beim Erreichen der Arbeitsstartpunkte einstellen. Der Mähroboter fährt in einem Abstand vom Kabel, der von 0 m bis zum eingestellten Wert variiert, wodurch Radspuren auf dem Rasen reduziert werden können. -
Seite 39: Benutzerverwaltung
3.7.15. BENUTZERVERWALTUNG Der Hauptbenutzer, der das Produkt zum ersten Mal registriert hat, kann andere Benutzer durch das über die Taste (A) zugängliche Verfahren zur Verwaltung des Mähroboters einladen. HINWEIS: Die hinzugefügten Benutzer können jederzeit im Menü (A) angezeigt und verwaltet werden. HINWEIS: Der eingeladene Benutzer muss die App auf sein Mobilgerät herunterladen und die Registrierung abschließen. -
Seite 40: Meldungen (Messages)
Visualisierung von Meldungen/Informationen. 1. Drücken Sie die Taste (A), um die Seite (B) aufzurufen, von der aus Sie alle an den Benutzer gerichteten Meldungen/ Informationen (C) von STIGA einsehen können. 3.7.18. PROFIL (PROFILE) Der Abschnitt „Profile“ (A) ermöglicht den Zugriff auf das Benutzerprofil, in dem der Benutzer Kontodetails bearbeiten und das Passwort ändern... -
Seite 41: Betrieb
BETRIEB Anforderungen und Pflichten: • Installation erfolgte gemäß den • Mähroboter wurde gemäß den Anweisungen (siehe Kap.3) Anweisungen programmiert (siehe Abs. 3.7 zum automatischen Betrieb) • Ladestation ist mit Strom versorgt • Grashöhe ist im Betriebsbereich des Mähroboters 20-60 mm • Batterie ist geladen (siehe Abs. 4.4). •... -
Seite 42: Manueller Betrieb Des Mähroboters
4.2. MANUELLER BETRIEB DES MÄHROBOTERS Der Mähroboter kann verwendet werden, ohne die beschriebene Programmierung durchzuführen (siehe Abs. 3.7). In diesem Modus führt der Mähroboter einen Arbeitszyklus durch, kehrt zur Ladestation zurück und bleibt dort bis zum nächsten manuellen Start. Verfahren: 1. -
Seite 43: Beschreibung Der Bedienelemente Am Mähroboter
4.3. BESCHREIBUNG DER BEDIENELEMENTE AM MÄHROBOTER Bedienelemente, Anzeigen und deren Funktion: • „STOP“-Taste (A): dient zum Sicherheitsstopp des Mähroboters. • „SICHERHEITSSCHLÜSSEL“ (D): dient zum sicheren Abschalten des Mähroboters. • „ON/OFF“-Taste (E): dient zum Ein- und Ausschalten des Mähroboters. • „GEPLANTES PROGRAMM“-Taste (F): zur Auswahl des geplanten Programms / Arbeitszyklus. •... -
Seite 44: Sicheres Abschalten - Sicherheitsschlüssel
4.3.2. SICHERES ABSCHALTEN - SICHERHEITSSCHLÜSSEL Indem er abgezogen wird, ermöglicht der Sicherheitsschlüssel (D) ein sicheres Abschalten des Mähroboters. PFLICHT: Ziehen Sie vor allen Schnitthöhenverstellungen, Reinigungs-, Transport- und Wartungsarbeiten immer den Sicherheitsschlüssel ab. Verfahren: 1. Drücken Sie die „STOP“-Taste (A), um die Abdeckung (B) zu öffnen und auf die Steuerkonsole (C) zuzugreifen. -
Seite 45: Auswahl Geplantes Programm / Einzelner Arbeitszyklus „Geplantes Programm"-Taste
4.3.4. AUSWAHL GEPLANTES PROGRAMM / EINZELNER ARBEITSZYKLUS „ GEPLANTES PRO- GRAMM“-TASTE Mit dem „GEPLANTES PROGRAMM“-Taste (F) können Sie das über die App eingestellte Arbeitsprogramm aktivieren oder deaktivieren. • Wenn die Taste (F) grün leuchtet, arbeitet der Mähroboter nach dem geplanten Arbeitsprogramm. (Siehe auch Abs. 3.7.7, siehe Abs. 3.7.8 zur Programmierung) •... -
Seite 46: Erzwungene Rückkehr Zur Ladestation - „Zurück Zur Ladestation"-Taste
4.3.5. ERZWUNGENE RÜCKKEHR ZUR LADESTATION – „ZURÜCK ZUR LADESTATION“-TASTE Drücken Sie die „ZURÜCK ZUR LADESTATION“-Taste (G), um den Mähroboter zu zwingen, zur Ladestation zurückzukehren. Blinkt die Taste (G), wenn die Abdeckung (B) geöffnet wird, so hatte der Mähroboter die Rückkehr zur Ladestation bereits eingeleitet. Verfahren: 1. Drücken Sie die „STOP“-Taste (A), um die Abdeckung (B) zu öffnen und auf die Steuerkonsole (C) zuzugreifen. -
Seite 47: Anzeige Des Bluetooth-Status Und Entkommplung - „Bluetooth"-Taste
4.3.6. ANZEIGE DES BLUETOOTH-STATUS UND ENTKOMMPLUNG - „BLUETOOTH“-TASTE Die „BLUETOOTH“-Taste (H): - Blinkt mit blauer Farbe, wenn der Mähroboter für die Kopplung verfügbar ist. - Leuchtet mit blauer Farbe, wenn der Mähroboter mit einem mobilen Gerät verbunden ist. Der Mähroboter trennt automatisch die Verbindung mit dem Gerät, wenn Sie die App schließen. Die Taste (H) dient zum Trennen der Verbindung mit dem Mähroboter, falls die App eines zweiten Benutzers unbeabsichtigt mit dem Mähroboter verbunden wird. -
Seite 48: Anzeige Der Batterieladung - Batterie-Symbol
4.3.8. ANZEIGE DER BATTERIELADUNG – BATTERIE-SYMBOL Das „BATTERIE“-Leuchtsymbol (L) zeigt die Batterieladung an. Verfahren: 1. Drücken Sie die „STOP“-Taste (A), um die Abdeckung (B) zu öffnen und auf die Steuerkonsole (C) zuzugreifen. 2. Überprüfen Sie die Batterieladung anhand des Leuchtsymbols (I): - Grünes Symbol: die Batterie ist geladen. - Gelbes Symbol: die Batterie ist unter 50% geladen. -
Seite 49: Funktionsweise Der Ladestation
4.4. FUNKTIONSWEISE DER LADESTATION Die Ladestation ist mit einer Kontrollleuchte (N) ausgestattet, die wie folgt leuchtet: • Leuchte ist aus: die Ladestation ist nicht mit Strom versorgt oder der Roboter befindet sich auf der Ladestation; • Leuchte leuchtet durchgehend: das Begrenzungskabel ist korrekt an die Ladestation angeschlossen und das Begrenzungssignal wird korrekt übertragen;... -
Seite 50: Schnitthöheneinstellung
4.6. SCHNITTHÖHENEINSTELLUNG Das Verfahren zur „SCHNITTHÖHENEINSTELLUNG“ beschreibt, wie Sie die Höhe der Mähmesser einstellen. • Die X-Länge des vom Mähroboter geschnittenen Grases darf 10 mm nicht überschreiten. • Der Arbeitsbereich des Mähroboters beträgt 20-60 mm (Schnitthöhe). • Die Y-Anfangshöhe vom Gras sollte daher maximal 70 mm betragen. Bei der Erstinstallation oder zu Beginn der Mähsaison bereiten Sie den Garten ggf. -
Seite 51: Wartung
WARTUNG 5.1. PROGRAMMIERTE WARTUNG WARNUNG: WARNUNG: Nur Originalersatzteile Installierte verwenden. Sicherheitseinrichtungen nicht verändern, manipulieren, umgehen oder beseitigen. Für einen besseren Betrieb und eine längere Lebensdauer sollten Sie das Produkt regelmäßig reinigen und verschlissene Teile austauschen. Führen Sie die Eingriffe mit der in der Tabelle angegebenen Häufigkeit durch. HÄUFIGKEIT KOMPONENTE ART DES EINGRIFFS... -
Seite 52: Produktreinigung
5.2. PRODUKTREINIGUNG WARNUNG: WARNUNG: Gefahr von Schnittwunden an Gefahr von Augenverletzungen den Händen. durch Staub. Anforderungen und Pflichten: • Schwamm • Trockenes Tuch • Neutralseife • Schutzhandschuhe • Bürste • Schutzbrille • Wasser SCHUTZHANDSCHUHE SCHUTZBRILLE ERFORDERLICH: ERFORDERLICH: Verwenden Sie Verwenden Sie eine Schutzhandschuhe, um Schutzbrille, um Schnittverletzungen an den... - Seite 53 VERBOT: Den Mähroboter weder ganz noch teilweise in Wasser eintauchen, um irreversible Schäden an elektrischen und elektronischen Bauteilen zu vermeiden. VERBOT: Interne Teile des Mähroboters nicht waschen, um die elektrischen und elektronischen Komponenten nicht zu beschädigen. VERBOT: Keine Lösungsmittel oder Benzin verwenden, um lackierte Oberflächen und Kunststoffteile nicht zu beschädigen. 5. Entfernen Sie Schlamm und Schmutz von den Antriebsrädern (F). 6.
-
Seite 54: Austausch Der Mähmesser
5.3. AUSTAUSCH DER MÄHMESSER WARNUNG: Gefahr von Schnittwunden an den Händen. Anforderungen und Pflichten: • Sicherheitsschlüssel • Schlüssel • Mähmesser • Schutzhandschuhe SCHUTZHANDSCHUHE ERFORDERLICH: Verwenden Sie Schutzhandschuhe, um Schnittverletzungen an den Händen zu vermeiden. Verfahren: 1. Drücken Sie die Taste „STOP“-Taste (A), um den Mähroboter anzuhalten, und öffnen Sie die Schutz- abdeckung (B). -
Seite 55: Wartung Und Lagerung Der Batterien Im Winter
HINWEIS: Die Batterie muss alle 6 Monate und in jedem Fall vor der Überwinterung nachgeladen werden. 5.5. BATTERIEAUSTAUSCH Der Austausch der Batterie liegt in der ausschließlichen Verantwortung des TECHNISCHEN KUNDENDIENSTPERSONALS von STIGA. Wenden Sie sich an einen Kundendienstzentrum oder Ihren Händler, wenn die Batterie ausgetauscht werden muss. 5. WARTUNG... -
Seite 56: Behebung Von Störungen
BEHEBUNG VON STÖRUNGEN WARNUNG: Halten Sie den Mähroboter an und bringen Sie ihn in einen sicheren Zustand (siehe Abs. 4.3.2). Nachfolgend sind mögliche Anomalien aufgelistet, die während der Arbeit auftreten können. STÖRUNG URSACHEN ABHILFE Beschädigte Trennscheibe oder Beschädigte Komponenten austauschen Messer. -
Seite 57: Häufigste Meldungen Über Die App
STÖRUNG URSACHEN ABHILFE Arbeitsstunden reichen nicht aus. Arbeitszeit verlängern (siehe Abs. 3.7.8). Mähwerk verschmutzt und/oder Mähroboter sicher verunreinigt. ausschalten (siehe Abs. 1.3). Mähwerk reinigen. Rotierende Mähmesser Mähroboter sicher ausschalten durch Verschmutzungen oder (siehe Abs. 1.3). Mähmesser Arbeitsbereich wird Verunreinigungen blockiert. austauschen. - Seite 58 STÖRUNG URSACHEN ABHILFE Übermäßige Geländesteigung. Bereich mit übermäßiger Steigung begrenzen (siehe Abs. 3.3). Falsch verlegtes Überprüfen, ob das Kabel korrekt Begrenzungskabel. verlegt ist (zu große Tiefe, Nähe zu Metallgegenständen, Abstand zwischen dem Kabel und zwei Elementen usw.). (Siehe Abs. 3.5.1). App zeigt "Außer Falsch verlegtes Begrenzungskabel korrekt...
-
Seite 59: Transport, Lagerung Und Entsorgung
TRANSPORT, LAGERUNG UND ENTSORGUNG 7.1. TRANSPORT Verfahren: HINWEIS: Es wird empfohlen, für den Transport über längere Strecken die Originalverpackung zu verwenden. 1. Drücken Sie die Taste „STOP“-Taste (A), um den Mähroboter anzuhalten, und öffnen Sie die Schutzabdeckung (B). 2. Ziehen Sie den Sicherheitsschlüssel ab (C). 3. -
Seite 60: Garantie
GARANTIE 8.1. DECKUNG DER GARANTIE Die Garantiebedingungen sind nur für den Konsumenten bestimmt, d. h. nicht für professionelle Bediener. Die Garantie deckt alle qualitativen Materialien- und Herstellungsfehler, die während des Garantiezeitraumes durch Ihren Händler oder durch ein spezialisiertes Zentrum festgestellt werden. Die Anwendung der Garantie beschränkt sich auf die Reparatur oder den Austausch des als defekt betrachteten Bauteils. -
Seite 61: Eg-Konformitätserklärung
(Direttiva Macchine 2006/42/CE, Allegato II, parte A) EN ( FR ( DE ( La Società: STIGA S.p.A. – Via del Lavoro, 6 – 31033 Castelfranco Veneto (TV) – Italy EC Declaration of Conformity Déclaration CE de Conformité EG-Konform (Machine Directive 2006/42/EC, Annex II,... - Seite 62 9. GARANTIE...
