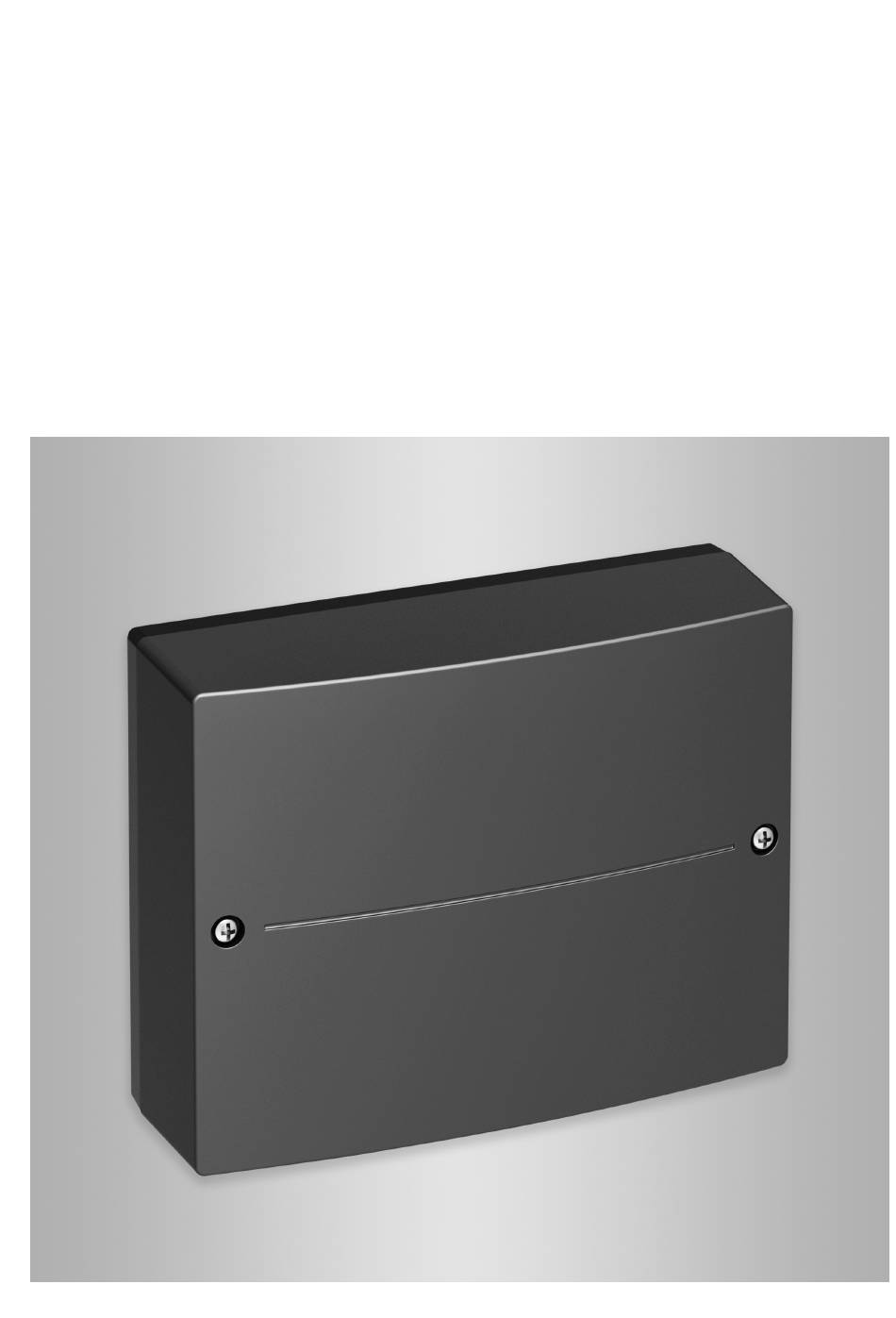

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Erweiterung Solar EM-S1 Elektronikmodul ADIO Funktionserweiterung zum Anschluss einer Solaranlage Erweiterung Solar EM-S1 Bitte aufbewahren! 5855446 DE 1/2020...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
■ beeinträchtigen und die Gewähr- Brenner, Abgassystem und Ver- leistung einschränken. rohrung nicht berühren. Bei Austausch ausschließlich Achtung Viessmann Originalteile oder von Durch elektrostatische Entladung Viessmann freigegebene Ersatz- können elektronische Baugruppen teile verwenden. beschädigt werden. Vor den Arbeiten geerdete Objekte berühren, z. -
Seite 4: Verhalten Bei Abgasgeruch
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Gasgeruch Gefahr Bei Wasseraustritt aus dem Gerät Gefahr besteht die Gefahr von Verbrühun- Austretendes Gas kann zu Explosi- gen. onen führen, die schwerste Verlet- Heißes Heizwasser nicht berühren. zungen zur Folge haben. Nicht rauchen! Offenes Feuer und Kondenswasser ■... - Seite 5 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Abluftgeräte Gefahr Gleichzeitiger Betrieb des Heizkes- Bei Betrieb von Geräten mit Abluftfüh- sels mit Geräten mit Abluftführung rung ins Freie (Dunstabzugshauben, ins Freie kann durch Rückstrom Abluftgeräte, Klimageräte) kann durch von Abgasen lebensbedrohende die Absaugung ein Unterdruck entste- Vergiftungen zur Folge haben.
-
Seite 6: Inhaltsverzeichnis
■ Anschluss von mehreren Zubehörteilen ..........13 Netzanschluss und PlusBus-Anschluss ..........13 ■ Inbetriebnahme Erweiterung Solar EM-S1 konfigurieren ..........14 Störungsbehebung Fehler mit Anzeige eines Störungscodes ..........15 Fehler ohne Anzeige Störungscode ............15 Instandsetzung ..................15 Solarkreispumpe an Ausgang P1 prüfen ..........15 ■... -
Seite 7: Information
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 8: Anlagenbeispiele
Daraus resultierende Schäden sind von der Haf- ler fallweise freizugeben. tung ausgeschlossen. Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Wartungs- und Prüfintervalle. Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann- schemes.com Ersatzteillisten Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App. -
Seite 9: Montageablauf
Montageablauf Montage an der Wand Abb. 1 Übersicht der elektrischen Anschlüsse [{] [{] [{] [{{] fÖ & 230 V~/50 Hz Abb. 2 Stecker 230 V~ Achtung Solarkreispumpe Durch elektrostatische Entladung können elekt- Nur Umwälzpumpe mit PWM-Ansteuerung ein- ronische Baugruppen beschädigt werden. setzen. -
Seite 10: Drehschalter S1
Montageablauf Drehschalter S1 Drehschalter S1 auf 0 stellen (Auslieferungszustand ist Hinweis Der Drehschalter befindet sich auf der Leiterplatte des Elektronikmoduls. Abb. 3 PlusBus am Wärmeerzeuger anschließen Hinweis Bei Anschluss an Wärmeerzeuger mit außenliegen- dem Stecker, Lüsterklemmen oder Federkraftklemmen für BUS-Anschluss den Stecker abklemmen. -
Seite 11: Netzanschluss
Montageablauf Netzanschluss Netzanschluss am Wärmeerzeuger Netzanschluss erstellen. Netzanschlussleitung zum Wärmeerzeuger führen und an Stecker anschließen. Absicherung des Aus- gangs am Wärmeerzeuger beachten. Falls der Netzanschluss an einem weiteren Zubehör erfolgt, den mitgelieferten Stecker A verwenden fÖ Montage- und Serviceanleitung Wärmeerzeuger Gefahr Falsche Adernzuordnung kann zu schweren Verletzungen und Schäden am Gerät führen. - Seite 12 Montageablauf Netzanschluss (Fortsetzung) Netzanschluss entsprechend Abbildung ausführen. Bei Anschluss des Geräts mit flexibler Netzanschluss- leitung muss sichergestellt sein, dass bei Versagen der Zugentlastung die stromführenden Leiter vor dem Schutzleiter gestrafft werden. Die Aderlänge des Schutzleiters ist konstruktionsabhängig. Gefahr Falsche Adernzuordnung kann zu schweren Verletzungen und Schäden am Gerät führen.
-
Seite 13: Anschluss Von Mehreren Zubehörteilen
Montageablauf Anschluss von mehreren Zubehörteilen Netzanschluss und PlusBus-Anschluss Netzanschluss aller Zubehöre über Regelung des Wärmeerzeugers Abb. 7 Zubehöre teilweise mit direktem Netzanschluss Abb. 8 Regelung des Wärmeerzeugers Netzschalter Erweiterungssatz Mischer für Heizkreis mit fÖ (A) Netzanschluss Mischer M2 (Elektronikmodul ADIO) PlusBus Erweiterungssatz Mischer für Heizkreis mit Netzanschluss Zubehör in der Regelung des... -
Seite 14: Inbetriebnahme Erweiterung Solar Em-S1 Konfigurieren
Inbetriebnahme Erweiterung Solar EM-S1 konfigurieren Die Parameter für die Erweiterung Solar EM-S1 wer- Montage- und Serviceanleitung Wärmeerzeuger den an der Regelung des Wärmeerzeugers eingestellt. -
Seite 15: Störungsbehebung
Störungsbehebung Fehler mit Anzeige eines Störungscodes Bedeutung der Störungscodes Montage- und Serviceanleitung Wärmeerzeuger Fehler ohne Anzeige Störungscode Störung Ursache Behebung Solarer Ertrag zu niedrig Temperatursensoren ver- Anschluss Temperatursensoren prüfen. tauscht. Luft im Solarkreis Solarkreis entlüften. Volumenstrom prüfen. Volumenstrom zu niedrig Volumenstrom prüfen. -
Seite 16: Temperatursensoren Prüfen
Störungsbehebung Instandsetzung (Fortsetzung) Temperatursensoren prüfen 1. Stecker des jeweiligen Temperatursensors von der Erweiterung abziehen. Widerstand des Sensors [{] [{] [{] [{{] messen. & 2. Widerstand des Sensors mit Kennlinie vergleichen (siehe folgende Abbildung). 3. Bei starker Abweichung Sensor austauschen. Abb. 9 Temperatur in °C Abb. -
Seite 17: Funktionsbeschreibung Funktionsbeschreibung Solare Trinkwasserwärmung
Funktionsbeschreibung Funktionsbeschreibung solare Trinkwasserwärmung Hinweis Die im Folgenden beschriebenen Funktionen in den Parametern in Gruppe „Solar“ einstellen oder verän- dern. Parameter Beschreibung Nummer Bezeichnung Nach folgenden Kriterien wird die Solarkreispumpe eingeschaltet und damit das Trinkwasser erwärmt: 1126.0 „Kollektorminimaltempera- Bei Überschreiten der in Parameter 1126.0 eingestellten Kol- tur“... -
Seite 18: Reduzierung Der Stagnationszeit
Speichertemperatur erhöht. Die Wärmeübertra- gung zum Speicher-Wassererwärmer wird verringert und somit die Stagnation verzögert. Kollektor-Frostschutzfunktion Viessmann Kollektoren werden mit Viessmann Wär- Um Kollektorschäden zu vermeiden, wird die Solar- meträgermedium befüllt. Daher muss diese Funktion kreispumpe bei einer Kollektortemperatur unter +5 °C nicht aktiviert werden. -
Seite 19: Technische Daten
Technische Daten Technische Daten Nennspannung 230 V~ Nennfrequenz 50 Hz Nennstrom Leistungsaufnahme Elektronik Stromaufnahme 9 mA Zulässige Umgebungstemperatur Betrieb 0 bis +40 °C ■ Lagerung und Transport 20 bis +65 °C ■ – Nennbelastbarkeit der Relaisausgänge P1 (Solarkreispumpe) 1 A 230 V~ ■... -
Seite 20: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die vollständige Konformitätserklärung ist mit Hilfe der Herstell-Nr. -
