11. Entfernen Sie das Tastaturgitter.
12. Entfernen Sie die Tastatur.
13. Entfernen Sie den primären
14. Entfernen Sie die Kühlkörper-Baugruppe.
15. Entfernen Sie den inneren
Info über diese Aufgabe
Die Abbildung zeigt die Position der Systemplatine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

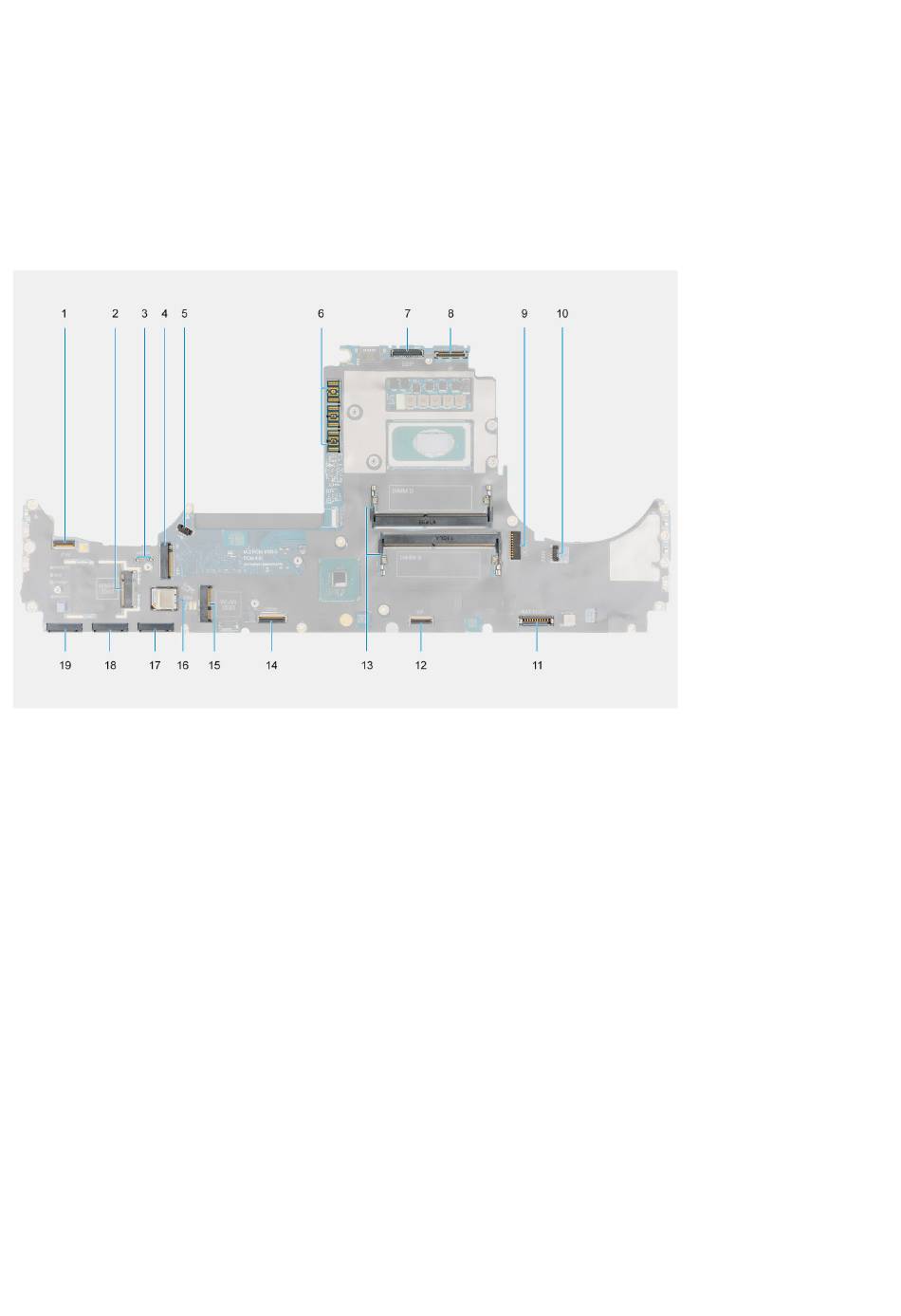

Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine:
1. FFC-Anschluss für Netzschalter
2. Anschluss für WWAN-Karte
3. Darwin-Antennenkabelanschluss
4. Sekundärer M.2-SSD-Anschluss
5. Lüfterkabelanschluss
6. FPC-Träger-Stecker
7. Anschluss des Bildschirmkabels
8. IR-Kamera/Touchscreen-Kabelanschluss
9. Netzadapter-Portanschluss
10. Lüfterkabelanschluss
11. Batteriekabelstecker
12. Touchpadkabelanschluss
13. Sekundärer Speichermodulsteckplatz
14. Kabelanschluss der USH-Tochterplatine
15. Anschluss für WLAN-Karte
16. SIM-Kartensteckplatz
17. Primärer M.2-SSD-Steckplatz 3-Anschluss
18. Primärer M.2-SSD-Steckplatz 4-Anschluss
19. Primärer M.2-SSD-Steckplatz 5-Anschluss
Speicher.
Rahmen.
Entfernen und Einbauen von Komponenten 69
