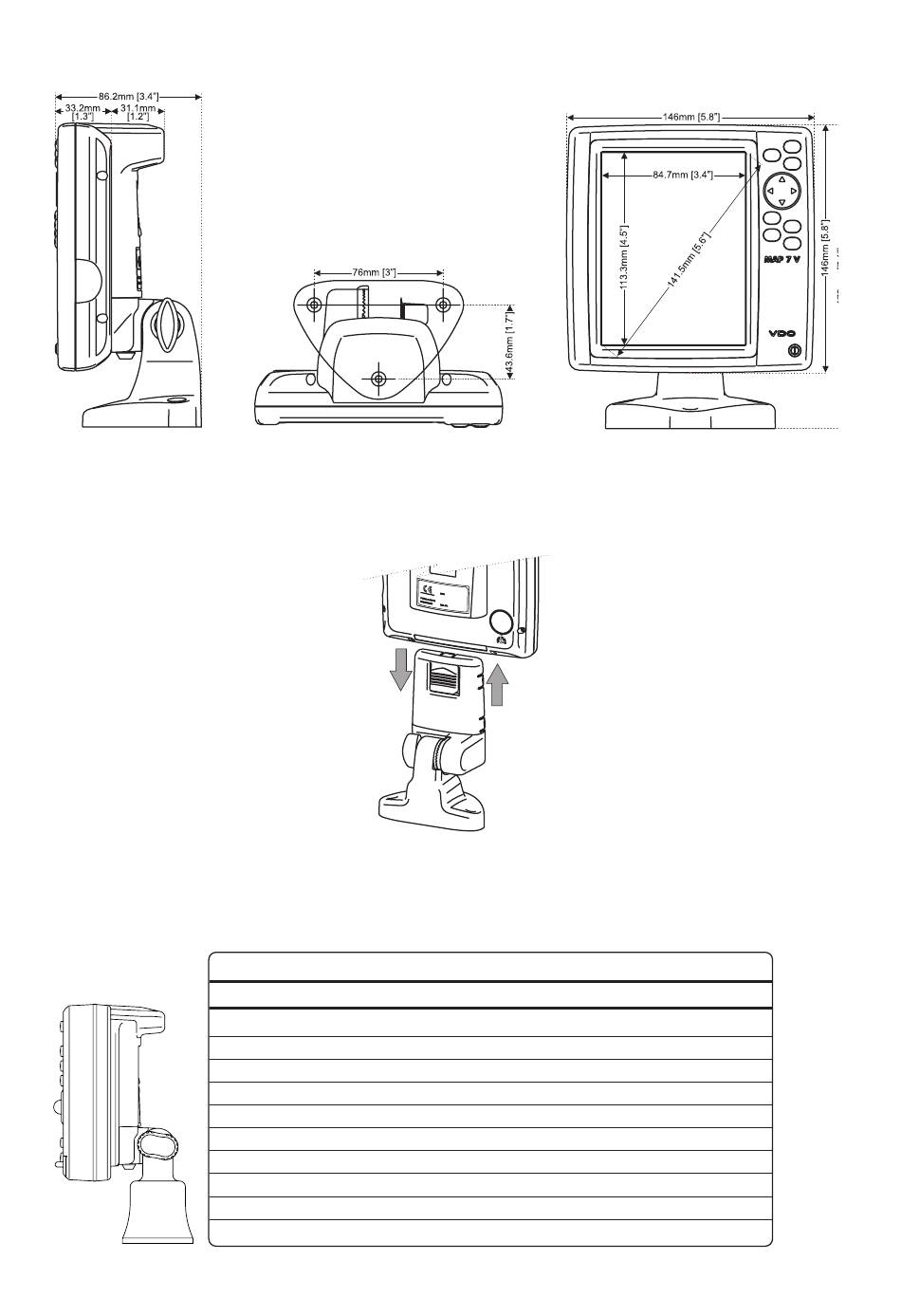

Abmessungen

Installation

Elektrischer Anschluss

Farbe
Schwarz GND/COMMON
Rot
Weiß
Grün
Gelb
Braun
Grau
Orange INPUT 3+
Violett
Blau
Schnellanschlusskabel
Belegung
Power +10...35 VDC Bordnetzanschluss +
INPUT 1+
INPUT 1–
OUTPUT 1+
INPUT 2+
OUTPUT 2+
OUTPUT 3+
Signal
-(common/return)
Funktion
Bordnetzanschluss Masse
NMEA0183/C-COM
NMEA0183/C-COM
NMEA0183/180/180CDX/C-COM
NMEA0183/C-COM
NMEA0183/180/180CDX/C-COM
RTCM 104 Eingang
Intern. GPS Ausgang NMEA 0183
Signal Return
71
