Endress+Hauser iTEMP TMT82 Kurzanleitung Seite 13

iTEMP TMT82
6. Nach erfolgter Verdrahtung den Anschlusskopfdeckel (8) wieder fest schließen.
→  17

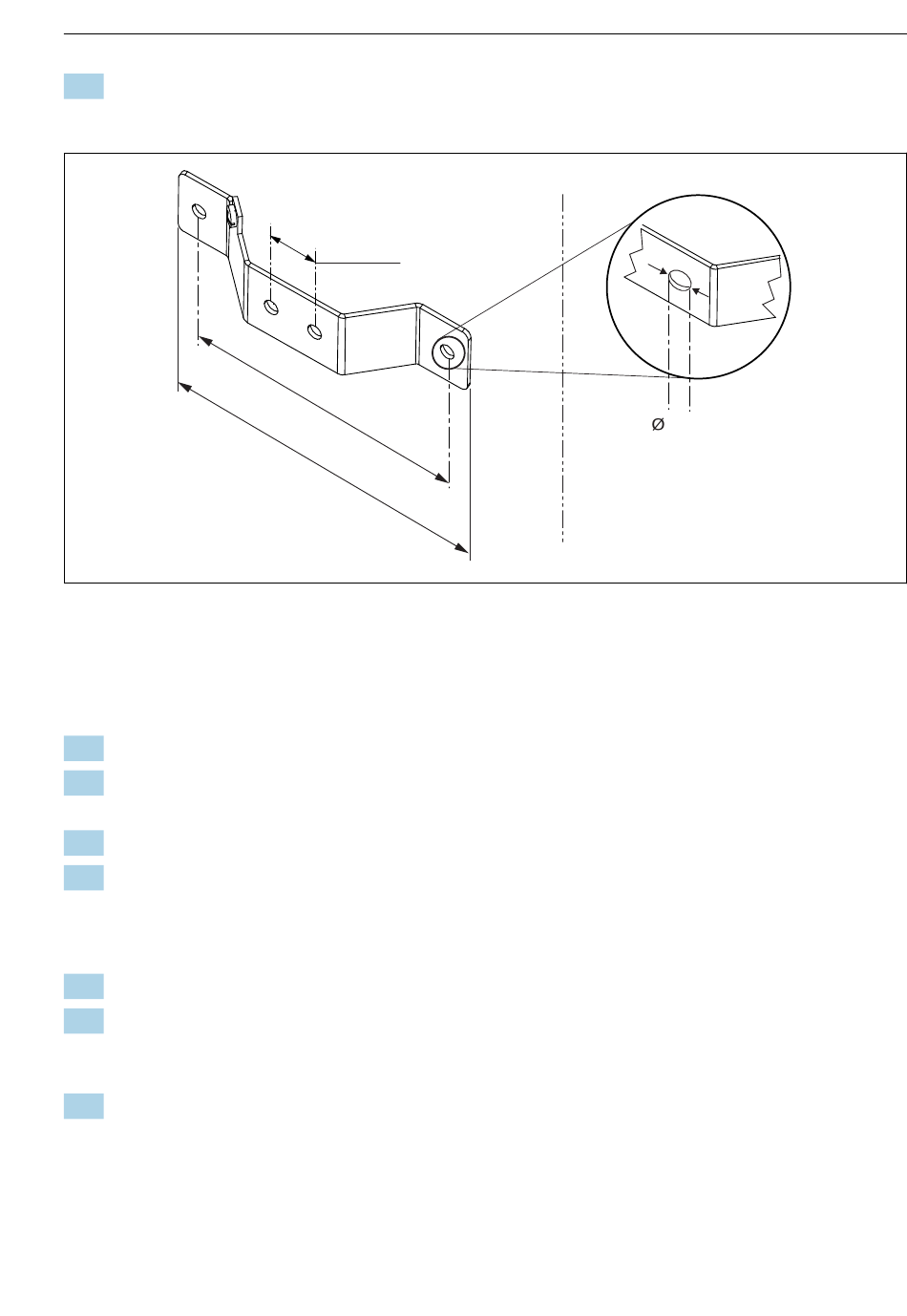

 5 Abmessungen Befestigungswinkel für Wandmontage (komplettes Wandmontageset als Zubehör
erhältlich)
Vorgehensweise zur Montage in einem Gehäuse für die Feldmontage, Pos. B:
1. Deckel (1) vom Gehäuse für die Feldmontage (4) öffnen.
2. Die Montageschrauben (2) durch die seitlichen Bohrungen des Kopftransmitters (3)
führen.
3. Den Kopftransmitter am Gehäuse für die Feldmontage festschrauben.
4. Nach erfolgter Verdrahtung den Deckel des Gehäuses für die Feldmontage (1) wieder
schließen. →  17
Vorgehensweise zur Montage auf einer Hutschiene, Pos. C:
1. Den DIN Rail Clip (4) auf die Hutschiene (5) drücken, bis er einrastet.
2. Die Montagefedern auf die Montageschrauben (1) stecken und diese durch die seitli-
chen Bohrungen des Kopftransmitters (2) führen. Danach beide Montageschrauben mit
den Sicherungsringen (3) fixieren.
3. Den Kopftransmitter (2) am DIN Rail Clip (4) festschrauben.
Endress+Hauser
21 mm
(0.83 in)
1 2
0 m
( 4
m
. 7 2
i n )
1 4
0 m
( 5
m
. 5 1
i n )
6.5 mm
(0.25 in)
Montage
A0024604
13
