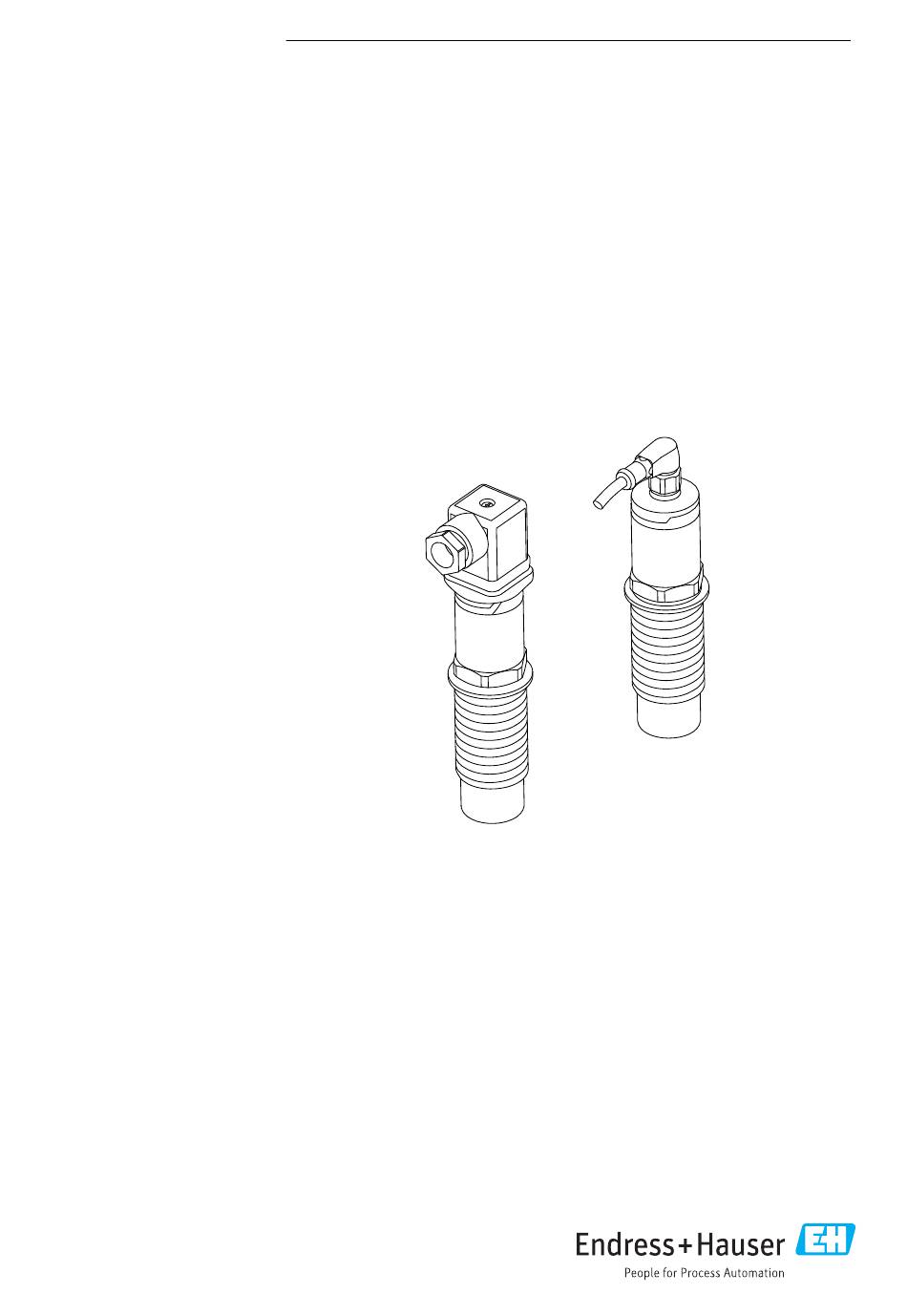

KA01408F/00/DE/02.19
71450805
2019-10-01
Products
Kurzanleitung
Nivector FTI26
Kapazitiv
Grenzschalter für pulverige und feinkörnige Schütt-
güter
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Nivector FTI26
Inhaltszusammenfassung für Endress+Hauser Nivector FTI26
- Seite 1 Grenzschalter für pulverige und feinkörnige Schütt- güter Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 Nivector FTI26 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Nivector FTI26 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Verwendete Symbole . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Nivector FTI26 Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- GEFAHR mieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- WARNUNG mieden wird, zu Tod oder schwerer Körperverletzung führen kann. -
Seite 5: Symbole Für Grafiken
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • W@M Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typen- schild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder 2D- Matrixcode (QR-Code) auf dem Typenschild einscannen Standard-Dokumentation • TI01384F → Nivector FTI26, IO-Link •... -
Seite 6: Eingetragene Marken
Grundlegende Sicherheitshinweise Nivector FTI26 Eingetragene Marken Ist ein eingetragenes Warenzeichen der IO-Link Firmengemeinschaft. Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht. -
Seite 7: Arbeitssicherheit
Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanlei- tung installiert und eingesetzt wird. -
Seite 8: Produktaufbau
Produktbeschreibung Nivector FTI26 Produktaufbau A0035860 1 Produktaufbau Nivector FTI26, Anschluss und Gehäusekappen optional Ventilstecker Stecker M12 Ex-Schutzhaube Gehäusekappe Kunststoff mit LED für Ventilstecker, IP65 Gehäusekappe Kunststoff mit LED, IP65/67 Gehäusekappe Metall, IP66/68/69 Gehäuse Prozessanschluss G 1" Sensor Erdungsklemme (Ex-Bereich) -
Seite 9: Warenannahme Und Produktidentifizierung
Nivector FTI26 Warenannahme und Produktidentifizierung A0035936 2 Produktaufbau Nivector FTI26 IO-Link, Anschluss und Gehäusekappen optional Stecker M12 Ex-Schutzhaube Gehäusekappe Kunststoff mit LED, IP65/67 Gehäusekappe Metall, IP66/68/69 Gehäuse Prozessanschluss G 1" Sensor Erdungsklemme (Ex-Bereich) Weiteres und optional bestellbares Zubehör . Warenannahme und Produktidentifizierung... -
Seite 10: Produktidentifizierung
Warenannahme und Produktidentifizierung Nivector FTI26 DELIVERY NOTE A0035872 Entsprechen die Daten auf den Typenschildern den Bestellangaben auf dem Lieferschein? Wenn eine dieser Bedingungen nicht zutrifft, an Vertriebszentrale wenden. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgerätes zur Verfügung: • Typenschildangabe •... -
Seite 11: Typenschild
Nivector FTI26 Montage 4.2.2 Typenschild Firmenlogo Gerätename Herstelleradresse Bestellcode Order code: Seriennummer Ser. no.: Markierung für Testmagnet Ext. ord. cd.: Erweiterter Bestellcode Betriebsspannung Signalausgang I max. Prozess- und Umgebungstemperatur 40 bar Prozessdruck Zertifikatssymbole, Kommunikation (optional) Schutzart: z. B. IP, NEMA Messstellenkennzeichnung (optional) -
Seite 12: Messgerät Montieren
Montage Nivector FTI26 An den Grenzschalter kann direkt ein Kleinschütz, ein Magnetventil oder eine speicherpro- grammierbare Steuerung (SPS) angeschlossen werden. A0035880 3 Anwendungsbeispiele Überfüllsicherung oder obere Füllstanddetektion (MAX) Leerlaufschutz oder untere Füllstanddetektion (MIN) Messgerät montieren 5.2.1 Benötigtes Werkzeug • Gabelschlüssel SW32 •... - Seite 13 Nivector FTI26 Montage G 1" ≥20 (0.8) A0036360 5 Bei Ansatzbildung an der Silowand mit Gewindestutzen G 1" nach innen G 1" ≥20 (0.8) A0036359 6 Bohrung in der Silowand mit Kontermuttern, bestellbar als Zubehör G 1" 13.5 (0.53) A0036362 ...
- Seite 14 Montage Nivector FTI26 < = 1 C - B A0036363 8 Einbau mit Tri-Clamp, bestellbar als Zubehör und kundenseitigem NA-Connect-Adapter Abstand zwischen Tri-Clamp und NA-Connect-Adapter Durchmesser Nivector Durchmesser NA-Connect-Adapter Einbau mit Protector • Schutz des Grenzschalters vor Beschädigung durch besonders abrasives oder grobstückiges Füllgut...
-
Seite 15: Montagekontrolle
Nivector FTI26 Montage 0.6 Nm A0035999 Ansicht mit Erdungsklemme Auch als Zubehör bestellbar G 1" ≥20 (0.8) A0036433 10 Einbau mit Schutzhaube, für Ex-Bereich im Lieferumfang enthalten oder bestellbar als Zubehör Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? ... -
Seite 16: Elektrischer Anschluss
Elektrischer Anschluss Nivector FTI26 Elektrischer Anschluss Anschlussbedingungen Das Messgerät hat 2 Betriebsarten: • Maximum-Grenzstanddetektion (MAX): z. B. für Überfüllsicherung Das Gerät hält den elektrischen Schalter geschlossen, solange der Sensor noch nicht vom Medium bedeckt ist. Das Gerät hält den elektrischen Schalter geschlossen, solange der Sensor noch nicht vom Medium bedeckt ist oder sich der Messwert innerhalb des Prozessfensters befindet. -
Seite 17: Betrieb Ohne Io-Link
Nivector FTI26 Elektrischer Anschluss Elektrischer Anschluss Betriebsart (SIO-Modus mit Werkseinstellung) Stecker M12 0.5A 0.5A L– L– L+ Symbole Beschreibung LED gelb (ye) leuchtet LED gelb (ye) leuchtet nicht externe Last Funktionsüberwachung Mit einer zweikanaligen Auswertung kann neben der Füllstandsüberwachung auch eine Funktionsüberwachung des Sensors realisiert werden, sofern nichts anderes per IO-Link kon-... -
Seite 18: Anschlusskontrolle
Elektrischer Anschluss Nivector FTI26 6.2.3 Ventilstecker Abhängig von der Belegung des Anschlusssteckers oder der Verdrahtung des Kabels, arbeitet das Gerät entweder in der Betriebsart MAX oder MIN. Elektrischer Anschluss Betriebsart Ventilstecker – – 0.5A 0.5A L– L– A0022900 Symbole Beschreibung... -
Seite 19: Bedienungsmöglichkeiten
• Artikelnummer • Produkt-Typ 7.1.2 Aufbau des Bedienmenüs Die Menüstruktur wurde gemäß VDMA 24574-1 umgesetzt und durch Endress+Hauser spezi- fische Menüpunkte ergänzt. Inbetriebnahme Bei einer Änderung einer bestehenden Parametrierung, läuft der Messbetrieb weiter! Die neuen oder geänderten Eingaben werden erst nach erfolgter Parametrierung übernommen. -
Seite 20: Installations- Und Funktionskontrolle
Inbetriebnahme Nivector FTI26 WARNUNG Verletzungsgefahr und Sachschäden durch unkontrolliert ausgelöste Prozesse! ‣ Sicherstellen, dass keine nachgelagerten Prozesse unbeabsichtigt gestartet werden. Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurde, bevor Sie Ihre Messstelle in Betrieb nehmen: •... -
Seite 21: Auf Werkseinstellungen Zurücksetzen
Nivector FTI26 Inbetriebnahme Betriebsspannung an das Gerät anlegen Die grüne und rote LED blinken mit einer Frequenz von 1.5Hz Nach 5s hören die LEDs auf zu blinken Bei 10s startet die grüne und rote LED mit einer Frequenz von 3Hz zu blinken Nach 20s hören die LEDs auf zu blinken... - Seite 22 Inbetriebnahme Nivector FTI26 8.3.4 Funktionstest Funktionstest durchführen, während das Messgerät in Betrieb ist. ‣ Testmagnet mindestens 2 Sekunden an die Markierung am Gehäuse halten. Der aktuelle Schaltzustand invertiert und die gelbe LED ändert ihren Zustand. Beim Entfernen des Magnets wird der dann gültige Schaltzustand angenommen.
- Seite 24 *71450805* 71450805 www.addresses.endress.com...
