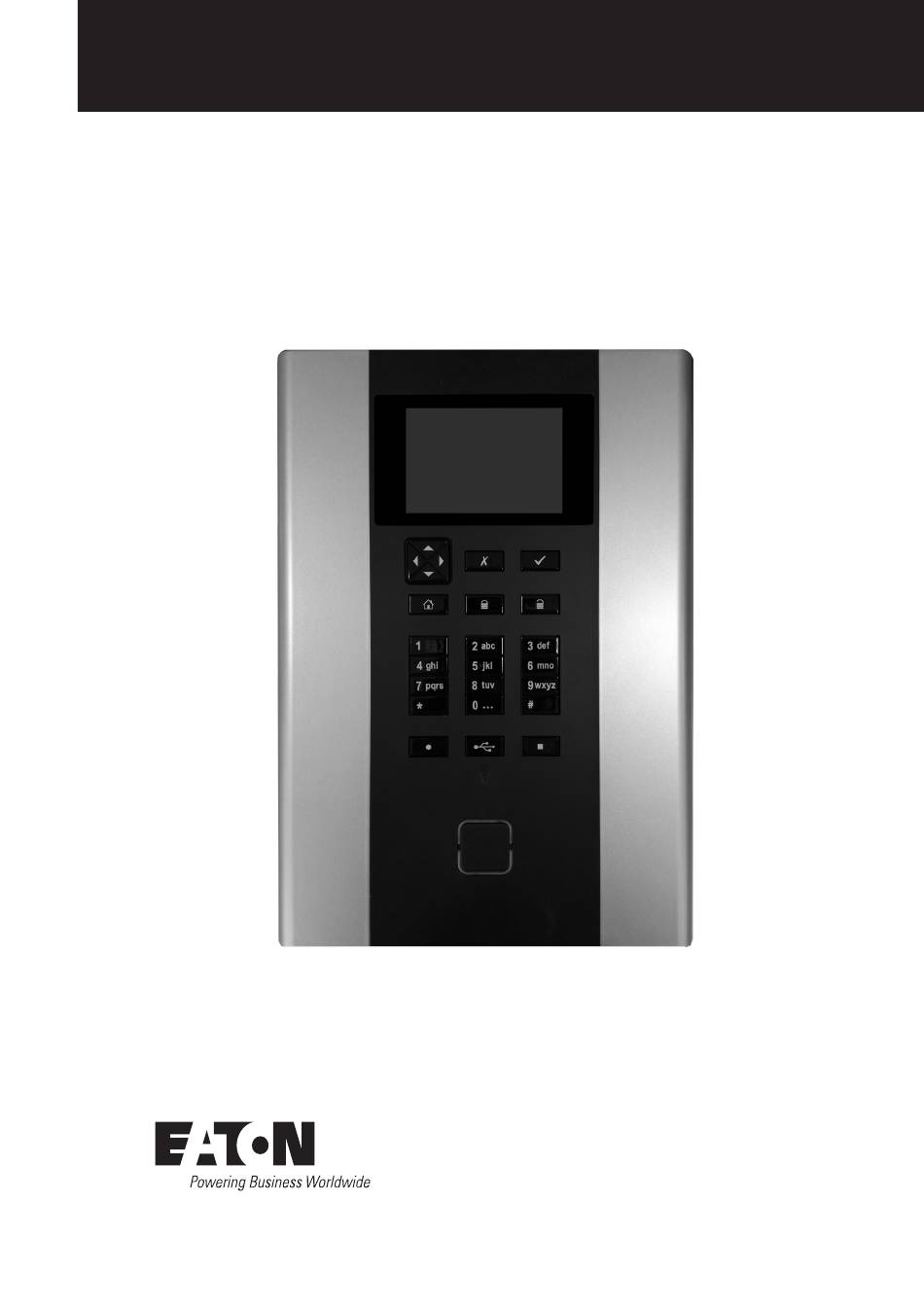

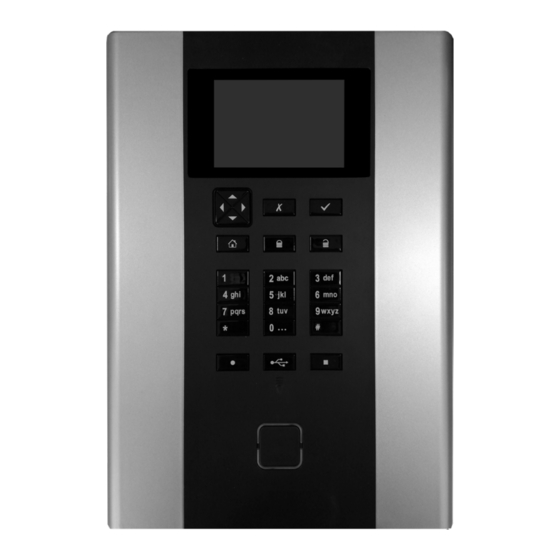

- Seite 1 Montage- und Betriebsanleitung 05/2020 ZNO2055400 C CGLine+ Web Compact Controller Zielgruppe: Elektrofachkraft...
-
Seite 2: Inhaltsverzeichnis
7. BEDIENUNG ÜBER DIE WEB ANSICHT ................16 CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... -
Seite 3: Sicherheitshinweise
EN62368-1 • Sichere Wartung: Falls die Firmware des Geräts aktu alisiert Geräte für Lampen - Teil 1: Allgemeine und Sicherheitsanfor- werden muss, werden Sie von Ihrem lokalen Eaton-Support derungen : EN61347-1 kontaktiert. CYBERSECURITY • Malware-Schutz: Eaton empfiehlt den Einsatz von adäquate Malware zum Schutz des Produkts oder des Systems, mit dem das Eaton-Produkt verbunden ist. -
Seite 4: Technische Daten
Blockiereingang mit Differential-Schleifenüberwachung • Funktionen stehen dann nicht zur Verfügung. E-Mailprogramm in Webserver integriert • HINWEIS Zwei Optionseingänge, frei programmierbar • Für Einstellungen für Adaptive Evacuation (AE), beachten Sie bitte die AE Bedienungsanleitung. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... -
Seite 5: Installation
Abmelden & Aktivierung vom Bildschirm im Speichermodus Tastatur (0: Sonderzeichen #: Groß- / Kleinbuchstaben) Keine Funktionalität USB aktivieren (3 sek. gedrückt halten) Grün : OK Anzeige ein- oder Blinken : Test ausschalten : Fehlermeldung CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... -
Seite 6: Elektrische Anschlüsse
Siehe Anwendungshinweis zum CGLine+-System. Anschlussbeispiel: HINWEIS Mit Schließkontakt CGLine Im Falle einer Kommunikationsstörung bitte Folgendes über- prüfen: Interface 1. Korrekter Anschluss der Busleitung an den Anschluss- Widerstand muss in der Nähe des Schalters platziert werden. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... -
Seite 7: Mit Öffner-Kontakt
Geben Sie das Passwort An diesem USB-Port kann ein gewöhnlicher USB-Spei cherstick Bestätigung neues Passwort standardmäßig "EATON" ein und angeschlossen werden, um z.B. die aktuelle Konfiguration oder geben Sie ein neues Passwort ein das Prüfbuch auf dem USB-Stick zu laden. Auch ein Firmware-... -
Seite 8: Baumansicht Vom Cgline+ Web Compact Controller - Userkonto
Rest mode Freigeben Adressierte Befehle Betriebsdau- Leuchten in Dauerli- Leuchten in Dau- FT/BT stop- ertest starten cht einschalten erlicht einschalten Befehle Befehlsinitialisierung Adaptive Evacuation Activate IA Deactivate IA Stränge Strang 1 Strang 2 CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... -
Seite 9: Übersicht
4.Italian Ausgang_2 5.Portuguese 5.Portuguese 6.Nederlands 6.Nederlands Auswahl Auswahl Bestätigen Sie die Auswahl mit dem Haken auf der Tastatur, um die Änderung zu speichern. Wenn die Änderung gespeichert wurde, erscheint eine grüne Meldung. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... - Seite 10 Die weiteren Parameter zu den Netzwerkeinstellungen können 1.Zeit : 18:00 2.Datum : 01/01/2099 Sie ggf. manuell eigeben. Bitte speichern Sie diese nach jeder 3.Test Intervall : 07 Tage 4.Speichern Änderung. 11:40 Admin 21/01/2020 Auswahl Lokaler Hostname Abbruch Speichern CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
- Seite 11 Wenn die Änderung gespeichert wurde, erscheint eine grüne Admin Admin 11:40 21/01/2020 11:40 21/01/2020 Meldung. 1.Adresse:L:1,Z:1,B:1 >Sprang1->Zone1->Luminaire1 Con guration Saved 2.ID: EE00D9 3.Test Gruppe: 1 4.Kategorie: B189F6 5.Information: 6. Name: 7. Löschen 8.Speichern Löschen Auswahl CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
-
Seite 12: Adressierte Befehle
Sie die aktuellen Andressen der Leuchten beibehalten möchten und ausschließlich den neuen Leuchten eine Adresse zuweisen möchten. 11:40 Admin 21/01/2020 >All Stränge 1.Alle Leuchten neu suchen 2.Nur neue Leuchten suchen 3.Suche initialisierte Leuchten 4. Konfiguration PCSoft neu laden Auswahl CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... -
Seite 13: Konfiguration Mit Dem Webserver
Subnetzmaske (erscheint automatisch) ein: IP address: 192.168.1.50. Subnetzmaske: 255.255.255.0. Mit Klick auf OK, werden die Einstellungen übernommen, so dass nun die Webseite des CGLine+ Web-Controllers über einen beli- ebigen Web-Browser z.B. Firefox geöffnet werden kann. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... -
Seite 14: Erster Zugriff Auf Den Cgline+ Webserver
Browser unterschiedlich sein. Die Funktion der Website ist auch ohne Zertifikat gegeben, erfordert aber immer die Bestätigung dieses Sicherheitshinweises. HINWEIS CGLine+ Compact Controller Die Verbindung zur Webseite kann durch die Verschlüsselung langsamer sein. Für die erste Verbindungen kön- nen einige Sekungen vonnöten sein. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... -
Seite 15: Ändern Der Spracheinstellungen, Datum Und Uhrzeit
6.4 CGLine+ Webserver Login Um die Sprache und die Netzwerkeinstellungen gemäss der IT-Vorgabe einstellen zu können, ist es erforderlich. sich als „Admin“ mit werkseitig voreingestelltem Passwort „EATON“ anzumelden. Nach Login erscheint folgendes Bild: Im Untermenü „Configura tion” können die Spracheinstellungen... -
Seite 16: Anpassen Der Netzwerkeinstellungen
Passwort ein zuloggen 2 Konten mit Passwort sind ab Werk eingerichtet: Benutzer: Admin Passwort: EATON Benutzer: User Passwort: GUEST Das Admin-Konto erlaubt einen vollen Zugriff zum CGLine+ Web Compact Controller, z.B. um einen Funktionstest zu starten. Das Userkonto erlaubt nur eine Anzeige der Statusmeldungen vom Controller und den angeschlossenen Leuchten. Es wird emp- fohlen aus Sicherheitsgründen, das Passwort für das Admin-Konto zu ändern. -
Seite 17: Startbild Nach Der Anmeldung
1 bis 8. Statusanzeige Zone: Grün = Alle Leuchten in • Normalbetrieb Gelb = Min. 1 Leuchte in • Funktionstest oder betriebsdauertest Rot = Min. 1 Leuchte • gestört, z.B Leucht- mittelfehler CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... -
Seite 18: Übersicht Aller Gestörten Leuchten (Gesamtübersicht)
Im Menü „Übersicht“ Register „Zone“ werden alle Leuchten in einer Zone mit einer Störung angezeigt. Über die Dropdownmenüs kann der gewünschte Strang und die Zone selekti- ert werden. Über „Senden“ wird die Leuchtenliste aktualisiert. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... -
Seite 19: Gesamtübersicht Aller Leuchten
Zielortkennzeichnungen) jeder Leuchte. Diese Texte können editiert werden über: CGLine+ PC-Software • VisionGuard • Mit Klick auf die enspre- • chenden Textfelder in deisem Bild Import einer vorgefertig- • ten Textdatei (siehe CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... -
Seite 20: Konfigurationsänderung Der Leuchtenadressen
2. Klicken Sie auf die Zeile, die Sie ändern möchten, und wählen Sie die neuen Konfigurationen aus. 3. Klicken Sie auf Speichern, um die Änderungen zu berücksichtigen. 4. Klicken Sie auf Validieren, um die Änderungen abzuschließen. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... - Seite 21 Achtung!: Alte Konfigurationen werden überschrieben Nur neue Leuchten suchen: Startet eine Leuchtensuche • und fügt nur neu gefundene Leuchten hinzu Suche initialisierte Leuchten: Schon initialisierte Leuchten • im Strang behalten ihre Adresse nach Leuchtensuche CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
- Seite 22 Betriebsdauertest der Akkus durch. HINWEIS Im Falle eines längeren Ausfalls der Netzversorgung von mehr als 21 Tagen sollten bei einer Wieder-Inbetriebnah me insbe- sondere das interne Datum und die Testzeiten überprüft werden. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
-
Seite 23: Konfigurationsseite "Digitale Ein-Ausgänge" Network (Settings)
Batterietest: Min. 1 Leuchte ist im Betriebsdauertest • Ladefehler: Min. 1 Leuchte hat einen Batterie- oder Ladefehler • FT/BT-Fehler: Min. 1 Leuchte hat einen FT oder BT-Fehler, z.B. Nennbetriebszeit nicht erreicht • CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... -
Seite 24: Allgemeine Geräte-Einstellungen
Sekundäre DNS: Zweiter DNS Dienst zum primären DNS • IP-Adresse: IP-Adresse im IPV4 Format xxx.xxx.xxx. • MAC-Adresse: Feste Identifikationsadresse des Web- • xxx, wird in der Regel von der IT-Abteilung vergeben. Controllers im Netzwerk Werkseinstellung ist 192.168.1.200 CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com... - Seite 25 Die SMTP E-Mail Konfiguration bezieht sich auf den SMTP-Server und der Netzwerkkonfiguration. Einige Server untersützen dies eventuell nicht oder sind mit dem Webcontroller-Client nicht kompatibel. Bei Probelem kontaktieren Sie bitte Ihren lokalen IT-Support und den EATON Kundendienst. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
- Seite 26 über die CGLine+ PC-Software geöffnet werden. (siehe Anleitung CGLine+ PC-Software) 7.16 Letzte Ereignisse Der Controller zeigt im Menü „Letzte Ereignisse“, die letzten 30-50 Ereignisse ständig in einer Liste im Webserver an CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
-
