Einrichtung des Merlin™ PSA, Modell EX3100
Schließen Sie den Merlin™ PSA, Modell EX3100, an die PSA-Schnittstelle des Merlin 2 PCS an.
Weitere Informationen zum Merlin PSA, Modell EX3100, einschließlich des Anschlusses der
Patientenkabel und der Patientenkabeladapter, finden Sie in der Merlin 2 PCS Bildschirmhilfe
und in der Gebrauchsanweisung des Merlin PSA.

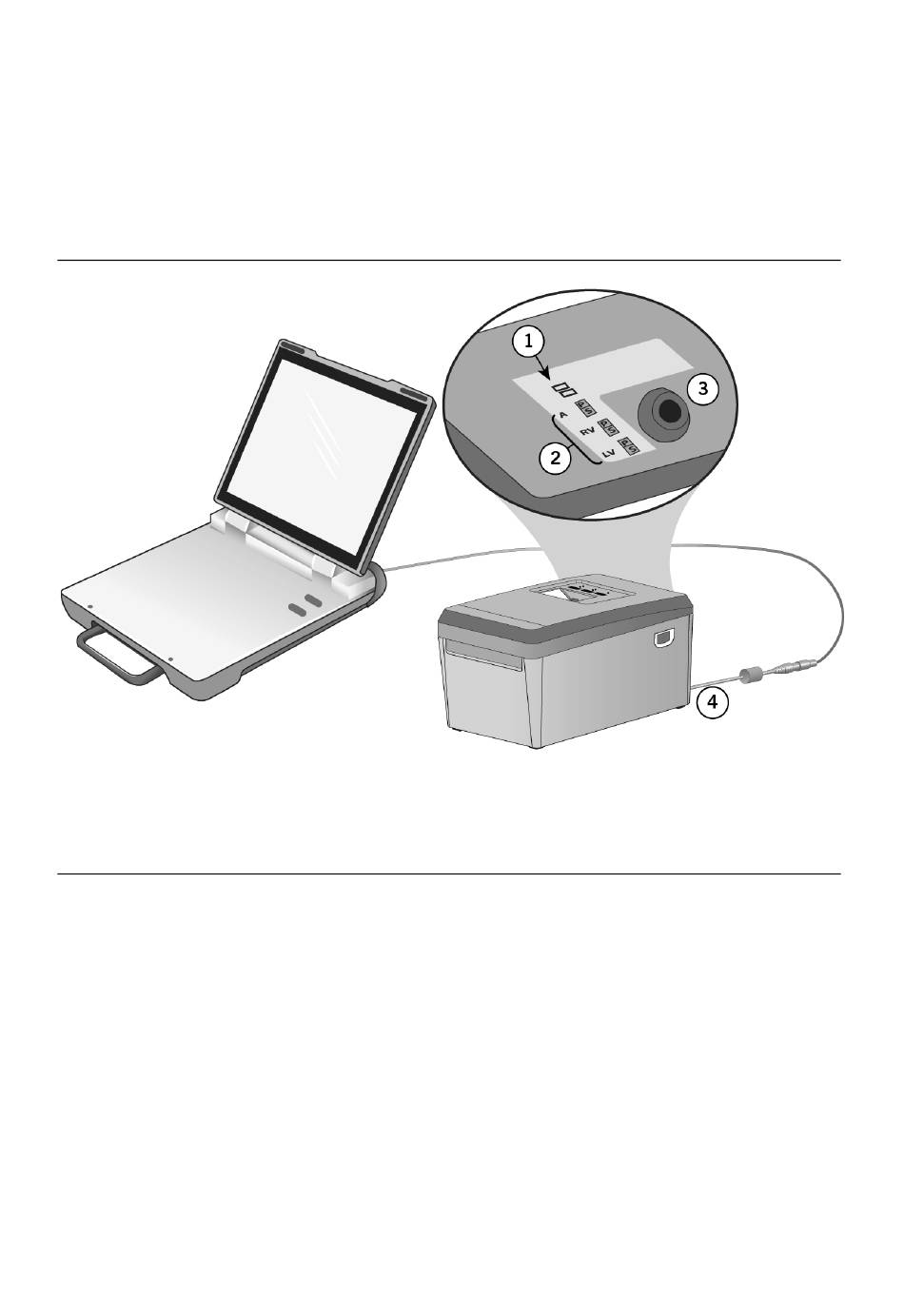

Abbildung 7. Merlin™ PSA, Modell EX3100
1. Funktionszustands-Leuchtdioden
2. Stimulations- und Wahrnehmungs-Leuchtdioden
3. Buchse für das Patientenkabel oder den Patientenkabeladapter
4. Kabel zum Merlin 2 PCS

Einrichtung der RF-Kommunikation

Manche implantierbaren Aggregate von St. Jude Medical können über HF-Funk mit dem
Merlin™ 2 PCS kommunizieren, wodurch ein größerer Abstand zwischen dem Aggregat und dem
Merlin 2 PCS ermöglicht wird. Befolgen Sie diese Anweisungen, um die HF-Kommunikation
einzurichten.
1. Schließen Sie die Merlin™-Antenne an die Schnittstelle für HF-Telemetrie an der Rückseite
des Merlin 2 PCS an (siehe Abbildung unten).
HINWEIS: Schließen Sie die Merlin-Antenne nur an die Schnittstelle für HF-Telemetrie an
der Rückseite des Programmiergeräts an. Schließen Sie die Merlin-Antenne an keine
anderen Schnittstellen an.
