AERMEC GLF10N Bedienungs- Und Installationsanleitung Seite 48

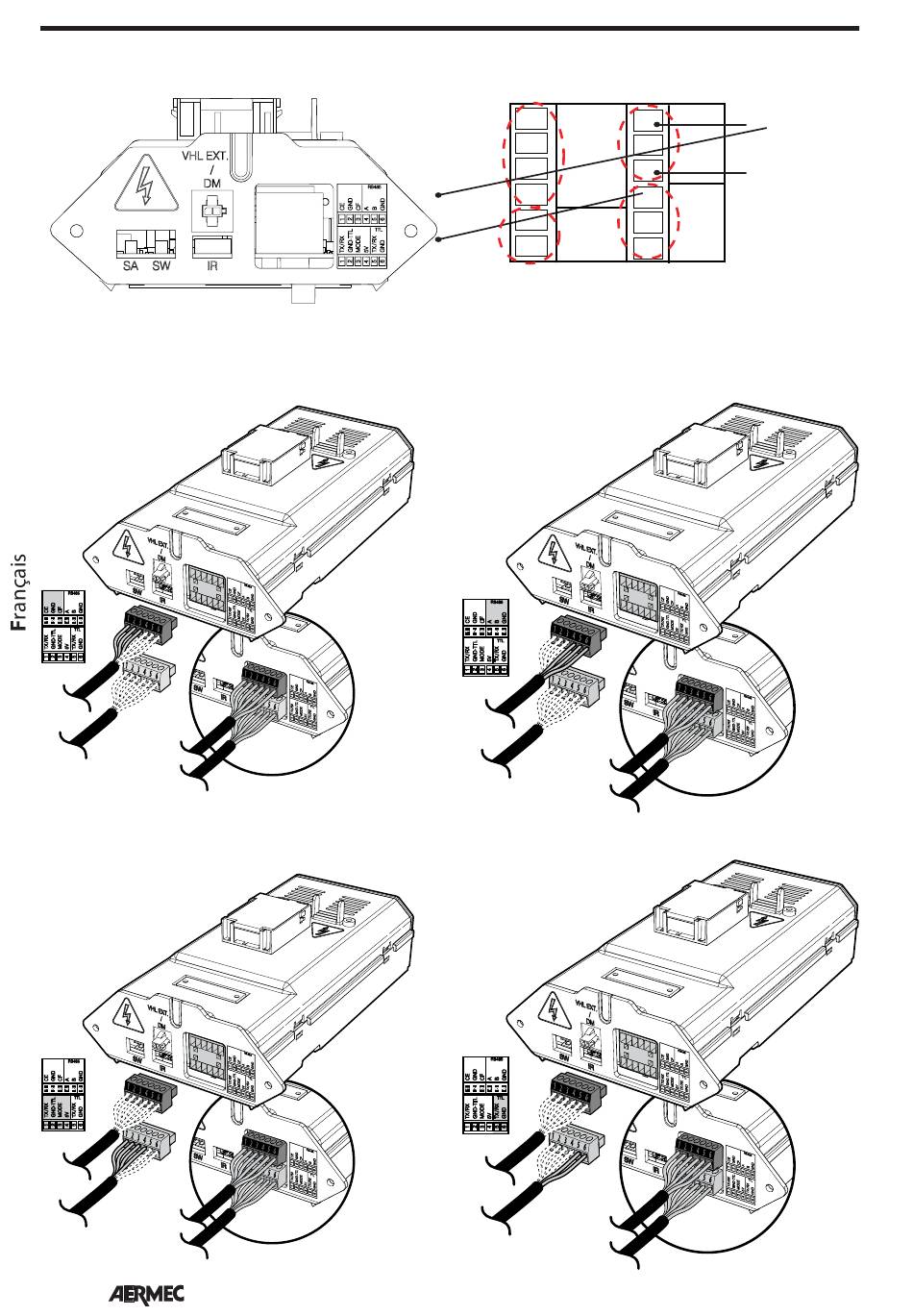

BRANCHEMENT SUR LA CARTE ÉLECTRONIQUE
BORNIER M26
BRANCHEMENT DU CONTACT EXTÉRIEUR
(COMMANDE ECONOMY)
(COMMANDE DE LA FENÊTRE)
BRANCHEMENT DU RÉSEAU TTL SUR LE VMF-E4
48
AGLFI10NFJ 2006_5905226_03
TTL-AVEC VMF E4
TX/RX
1
GND/TTL
2
MODE
3
5V
4
TX/RX
5
GND
6
TTL-LIAISON
SÉRIE
BRANCHEMENT
BRANCHEMENT DU RÉSEAU TTL PAR LIAISON SÉRIE
CONTACT EXTÉRIEUR CE
COMMANDE
CE
1
ON-OFF
GND
2
COMMANDE
CF
3
ECONOMY
A
4
B
5
GND
6
MODBUS
RS485
MODBUS
RS485
