NOYAFA NF-8601 Serie Bedienungsanleitung Seite 12

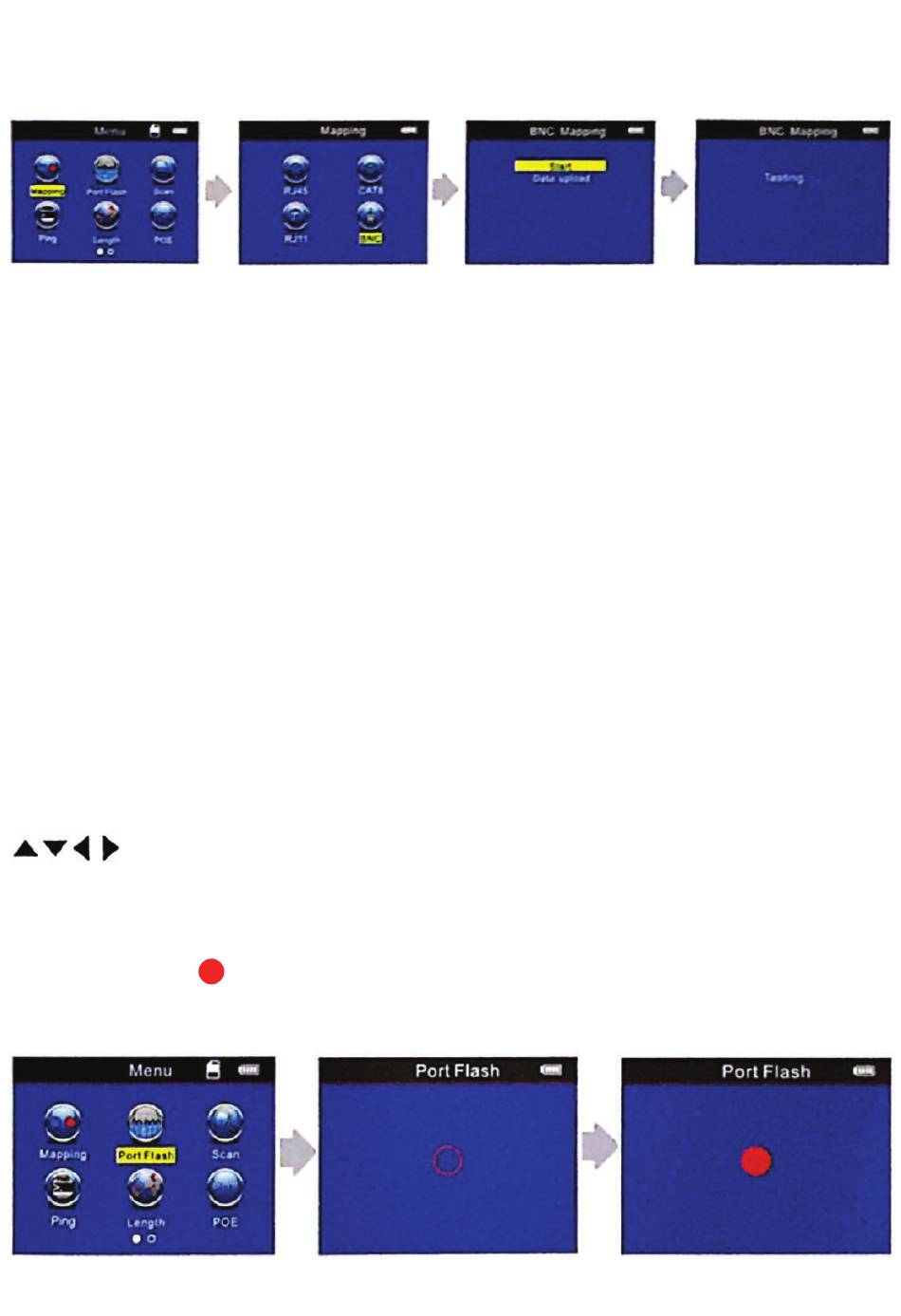

Testergebnis 10: Übertragungssprüfung für BNC-Kabel
Wenn Sie das BNC-Kabel testen, sollten Sie es in die BNC-Schnittstelle einsteck-
en. Die Testmethode ist die gleiche wie bei RJ45.
Fernbedienungseinheit mit Ton-Drahtplanprüfung
Wenn die Fernbedienungseinheit zur Überprüfung der Kabelbelegung verwendet
wird, kann der Benutzer das Testergebnis zunächst durch Töne erkennen. Wenn
das Kabel normal ist, erzeugt die Fernsteuerung einen langen und langsamen
Piepton.
Wenn das Kabel nicht in Ordnung ist, gibt die Fernbedienungseinheit einen kurzen
und schnellen Signalton aus.
Achtung 1: Der Kabeltest ist nur für mehr als 2-adrige Kabel geeignet. Es ist nut-
zlos für ein einadriges Kabel.
Achtung 2: Beim Testen der Übertragung mit der Fernbedienung wird die Fernbe-
dienung keinen "Piepton" erzeugen, wenn sich das Kabel in den folgenden Situa-
tionen befindet:
1. Netzwerkkabel: Ein beliebiger Pin zwischen Pin #7 oder #8 ist gebrochen.
2. Telefonkabel: Ein beliebiger Pin zwischen Pin 7 oder 8 ist gebrochen.
3. 6P/4C, 6P/2C Telefonkabel und Koaxialkabel.
b. Port-Blitz-Test: (nur Netzwerkkabel-Scan)
Nachdem Sie das Hauptmenü aufgerufen haben, bewegen Sie die Cursortaste
auf Port Flash.
Schließen Sie das Netzwerkkabel an den PING/POE-Anschluss und an den Router
an. Wenn Sie die Port-Flash-Testfunktion aufrufen, wird auf der LCD-Anzeige ein
angezeigt. Wenn das getestete Netzwerkkabel in Ordnung ist, wird auf der
LCD-Anzeige ein angezeigt und gleichzeitig blinkt der Anschluss des Routers,
an den das Kabel angeschlossen ist. Das hilft Ihnen, das Zielkabel leichter zu
finden. Wie in der Abbildung unten dargestellt:
