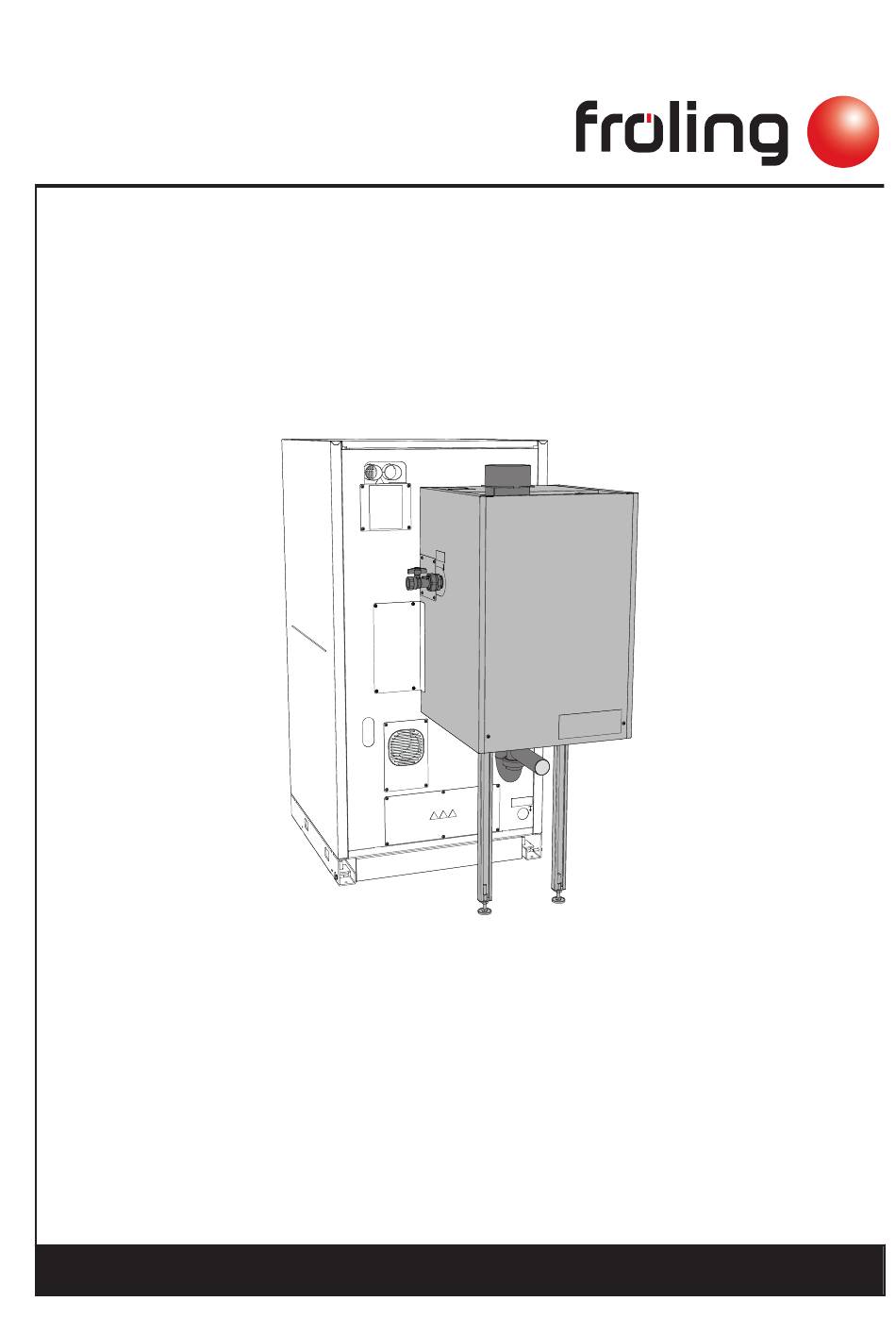

Montage- und Bedienungsanleitung
Brennwert-Wärmetauscher PE1 Pellet
Deutschsprachige Original-Montage- und Bedienungsanleitung für Fachkraft und Betreiber
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
M2020720_de | Ausgabe 19.12.2019
Fröling Ges.m.b.H | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Froling PE1 Pellet
Inhaltszusammenfassung für Froling PE1 Pellet
- Seite 1 Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet Deutschsprachige Original-Montage- und Bedienungsanleitung für Fachkraft und Betreiber Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! M2020720_de | Ausgabe 19.12.2019 Fröling Ges.m.b.H | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com...
-
Seite 2: Inhaltsverzeichnis
3.3.1 Verbindungsleitung zum Kamin 3.3.2 Zugbegrenzer 3.3.3 Messöffnung Kondensatableitung Technik Abmessungen Anschlüsse Technische Daten 4.3.1 Brennwertkessel PE1 Pellet 4.3.2 Daten zur Auslegung des Abgassystems Montage Bedienungs- und Wartungsbereiche der Anlage Montageübersicht 5.2.1 Anbauteile 5.2.2 Isolierung Brennwert-Wärmetauscher am Kessel montieren 5.3.1 Kessel vorbereiten 5.3.2... - Seite 3 Inhaltsverzeichnis 5.8.1 Brennwert WT Bedienung Inspektion 6.1.1 Wärmetauscher überprüfen 6.1.2 Kondensatablauf überprüfen Anhang Adressen 7.1.1 Adresse des Herstellers Werkskundendienst 7.1.2 Adresse des Installateurs Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de...
-
Seite 4: Allgemein
Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte: doku@froeling.com. Technische Änderungen vorbehalten! 1.1 Über diese Anleitung Fröling Pelletskessel PE1 Pellet können nachträglich mit einem Brennwert- Wärmetauscher ausgestattet werden. Diese Anleitung zeigt Allgemeines über Brennwerttechnik sowie Montage und Bedienung des Brennwert-Wärmetauschers an einem PE1 Pellet. -
Seite 5: Sicherheit
Der Fröling Brennwert-Wärmetauscher ist ausschließlich zur Nutzung der latent gebundenen Wärme aus dem Abgas des Heizkessels bestimmt und darf nur in Verbindung mit einem Fröling Pelletskessel PE1 Pellet verwendet werden. Die Anlage darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzt werden! Die Inspektions- und Reinigungsintervalle der Bedienungsanleitung sind zu beachten. -
Seite 6: Qualifikation Des Montagepersonals
Sicherheit Qualifikation des Montagepersonals 2.3 Qualifikation des Montagepersonals VORSICHT Bei Montage und Installation durch unqualifizierte Personen: Sachschaden und Verletzungen möglich! Für die Montage und Installation gilt: ❒ Anweisungen und Hinweise in den Anleitungen beachten ❒ Arbeiten an der Anlage nur durch einschlägig qualifizierte Personen durchführen lassen Montage, Installation, Erstinbetriebnahme sowie Instandsetzungsarbeiten dürfen nur durch qualifizierte Personen durchgeführt werden:... -
Seite 7: Ausführungshinweise
Die Abgastemperaturen im gereinigten Zustand und die weiteren Abgaswerte sind den technischen Daten zu entnehmen. Die gesamte Abgasanlage – Kamin und Verbindung – ist nach ÖNORM / DIN EN 13384-1 bzw. ÖNORM M 7515 / DIN 4705-1 auszulegen. Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... -
Seite 8: Verbindungsleitung Zum Kamin
Ausführungshinweise Kaminanschluss / Kaminsystem 3.3.1 Verbindungsleitung zum Kamin Das Verbindungsstück ist auf kürzestem Weg und möglichst unter 30 – 45° zum Kamin steigend herzustellen und zu isolieren. Ein möglicher Rückfluss von Kondensat in den Brennwert-Wärmetauscher stellt kein Problem dar, da das Kondensat über den Siphon abgeleitet wird. Somit ist keine Kondensatfalle erforderlich. -
Seite 9: Kondensatableitung
Brennwert-Feuerungsanlagen in das Abwassersystem abgeführt werden. Die Kondensatableitung muss frostsicher ausgeführt sein! HINWEIS! Der Kondensatanschluss darf nicht verändert oder verschlossen werden! Der Kondensatablauf muss regelmäßig überprüft werden. ⇨ Siehe "Kondensatablauf kontrollieren" [Seite 35] Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... -
Seite 10: Technik
Technik Abmessungen 4 Technik 4.1 Abmessungen Pos. Benennung PE1 Pellet 15-20 25-35 Abstand Kondensatablauf Breite Brennwert-Wärmetauscher Breite Kessel mit Brennwert-Wärmetauscher Länge Kessel mit Brennwert-Wärmetauscher 1185 1385 Länge Brennwert-Wärmetauscher Höhe Anschluss Kondensatablauf 150 - 320 480-590 Höhe Unterkante Brennwert-Wärmetauscher Höhe Anschluss Rücklauf 1045 Höhe Anschluss Abgasrohr... -
Seite 11: Anschlüsse
Pellets-Saugschläuche Ø 50 mm Vorlauf Kessel (Systemvorlauf) 1“ IG Rücklauf Kessel 1“ IG Rücklauf (Systemrücklauf) 1“ IG Zuluft (raumluftunabhängiger Betrieb) Ø 80 mm Ø 100 mm Kondensatablauf DN 50 Entleerung 1/2“ IG Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... -
Seite 12: Technische Daten
Technik Technische Daten 4.3 Technische Daten 4.3.1 Brennwertkessel PE1 Pellet Benennung PE1 Pellet Erforderlicher Wasserdruck Spüleinrichtung Gewicht Brennwert-Wärmetauscher Wasserinhalt Brennwert-Wärmetauscher Kesselklasse gem. EN 303-5:2012 Prüfbuch-Nummer PB0970017 PB0980017 Nennwärmeleistung 16,3 21,6 Verordnung (EU) 2015/1187 Energieeffizienzklasse des Heizkessels Energieeffizienzindex EEI des Heizkessels Raumheizungs-Jahresnutzungsgrad ηs... -
Seite 13: Daten Zur Auslegung Des Abgassystems
PE1 Pellet - Brennwert °C 40 - 70 Abgastemperatur Abgasmassenstrom bei Nennlast kg/h kg/s 0,017 0,019 0,024 Abgasmassenstrom bei Teillast kg/h kg/s 0,006 0,007 0,008 Verfügbarer Förderdruck des Gebläses mbar Anschluss Abgasrohr (Innendurchmesser) Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... - Seite 14 Technik Technische Daten Benennung PE1 Pellet - Brennwert Kondensat / Nennlaststunde Liter 1,9-2,3 2,1-2,5 2,3-2,7 1. Angegebene Abgastemperaturen abhängig von der Heizungsrücklauftemperatur 2. Wenn die Verbindungsleitung und der Übergang zum Kamin druckdicht ausgeführt sind, darf der Widerstand in der Abgasanlage am Abgasanschluss des Kessels 10 Pa betragen 3.
-
Seite 15: Montage
Bei Montage und Installation durch unqualifizierte Personen: Sachschaden und Verletzungen möglich! Für die Montage und Installation gilt: ❒ Anweisungen und Hinweise in den Anleitungen beachten ❒ Arbeiten an der Anlage nur durch einschlägig qualifizierte Personen durchführen lassen Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... -
Seite 16: Bedienungs- Und Wartungsbereiche Der Anlage
Kaminüberprüfung sind zusätzlich zu den angegebenen Abständen einzuhalten! ▪ Bei der Aufstellung der Anlage die jeweils gültigen Normen und Verordnungen beachten! ▪ Zusätzlich Normen für Schallschutz beachten! (ÖNORM H 5190 - Schallschutztechnische Maßnahmen) PE1 Pellet 15-20 PE1 Pellet 25-35 600 mm 300 mm 250 mm... -
Seite 17: Montageübersicht
Glasfaserdichtung Ø 215 Reduzierblende Blinddeckel für Lambdasonde Silikonschaumdichtung Lambdasonde (im Kessel enthalten) Saugzuggebläse (im Kessel enthalten) Niete Stellfuß Blindstopfen 3/4“ Röhrensiphon Platine „Pelletmodul-Erweiterung“ Brennwert-Wärmetauscher Kabelbinder 200x4,5 Reduziernippel 6/4“ auf 1“ Reinigungsbürste 50x25, L=750mm Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... -
Seite 18: Isolierung
Montage Montageübersicht 5.2.2 Isolierung Pos. Stk. Benennung Pos. Stk. Benennung Deckel Vorlauf Seitenteil rechts Deckel Saugzuggehäuse Blende Rücklauf Wärmedämmung Wascheinrichtung Halteblech links Einhängerahmen Halteblech rechts Seitenteil links Blende Antrieb Pelletsförderteil Rückenteil Rückenteil Kessel Spannfeder Wärmedämmung Abgasrohr Wärmedämmung Wärmetauscher Wärmedämmung Wärmetauscher Kessel Fröling Ges.m.b.H | A-4710 Grieskirchen, Industriestraße 12 | www.froeling.com... -
Seite 19: Brennwert-Wärmetauscher Am Kessel Montieren
5.3.1 Kessel vorbereiten ❒ Isoliertür öffnen und dahinterliegende Sicherheitsschrauben lösen ❒ Deckel etwas anheben und nach vorne abnehmen ❒ Steckverbindungen des Saugzuggebläses lösen ❒ Wärmedämmung am Saugzuggebläse entfernen ❒ Saugzuggebläse und Glasfaserdichtung demontieren Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... - Seite 20 Montage Brennwert-Wärmetauscher am Kessel montieren ❒ Vier Schrauben lösen und Rückenteil demontieren ❒ Flügelschraube (A) neben Abgasrohranschluss lockern und Abgastemperaturfühler herausziehen ❒ Lambdasonde inkl. Kunststoffbuchse demontieren ❒ Öffnungen mit Blindstopfen 3/4“ und Niete verschließen ❒ Blinddeckel und Glasfaserdichtung am Saugzuggehäuse montieren ❒...
-
Seite 21: Brennwert-Wärmetauscher Montieren
❒ Wärmedämmung um Brennwert-Wärmetauscher wickeln und mit Spannfedern fixieren ❒ Brennwert-Wärmetauscher am Abgasrohr des Kessels positionieren und mit Rauchrohrbride fixieren ❒ Brennwert-Wärmetauscher mit Wasserwaage ausrichten und Stellfüße (A) anpassen ❒ Wärmedämmung um Rauchrohrbride wickeln und mit Spannfeder fixieren Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... - Seite 22 Montage Brennwert-Wärmetauscher am Kessel montieren ❒ Verbindungsbogen an der Rücklaufleitung und am Vorlauf des Wärmetauschers montieren ❒ Mitgeliefertes Edelstahl-Saugzuggehäuse inkl. Dichtung und Zwischenblech mit Edelstahlschrauben fixieren ❒ Pumpenkugelhahn und Reduziernippel inkl. SIL-Dichtung 44x32x2 am Rücklaufanschluss seitlich des Brennwert-Wärmetauschers montieren ❒ Saugzuggebläse mit mitgelieferter Silikonschaumdichtung am Saugzuggehäuse fixieren ❒...
-
Seite 23: Kabel Verlegen
❒ Rahmenblech an den Laschen (B) der Haltebleche einhängen und fixieren 5.3.3 Kabel verlegen ❒ Isoliertür öffnen ❒ Spannverschlüsse lösen und Aschebehälter abziehen ❒ Schrauben an der vorderen Blende lösen ❒ Blende nach rechts entriegeln und nach vorne wegheben Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... - Seite 24 Montage Brennwert-Wärmetauscher am Kessel montieren ❒ Schrauben an der Oberseite lösen und Seitenteil entfernen ❒ Stecker (A) von der Konsole sowie Kabel vom Haltebügel des Differenzdrucktransmitters (B) lösen ❒ Kabel inkl. Kabelreserve zum Regelungskasten (C) ausfädeln ❒ Kabel hinter Rückenteil zum Brennwert-Wärmetauscher verlegen ❒...
-
Seite 25: Isolierung Montieren
❒ Linkes und rechtes Seitenteil oben am Rahmenblech und unten am Haltebolzen (A) einhängen und mit jeweils zwei Schrauben fixieren ❒ Rückenteil oben am Rahmenblech einhängen und mit vier Schrauben fixieren ❒ Mitgelieferte Blinddeckel am Rücklaufanschluss sowie am Antrieb des Pelletsförderteils montieren Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... - Seite 26 Montage Brennwert-Wärmetauscher am Kessel montieren ~20cm ❒ Wärmedämmung am Brennwert-Wärmetauscher auflegen und mit Spannfeder positionieren ➥ Dabei Ausschnitte für Saugzuggehäuse und Waschleitungen beachten! ❒ Wärmedämmung am Kessel auflegen ➥ Dabei Ausschnitt für Lambdasonde beachten! ❒ Abgastemperaturfühler in Messingbuchse so einschieben, dass ca. 20 cm des Fühlers herausragt ❒...
-
Seite 27: Kondensatablauf Montieren
Zur Abdichtung des Anschlusses feuerfeste Materialien verwenden. Beispiele: ▪ A – Kamindichtschnur, Glasfaserband ▪ B – Hochtemperatur-Silikon Fröling Anschlussrohr Empfehlung: Als Verbindungsleitung zum Kamin das optional erhältliche Fröling FAR: Anschlussrohr FAR verwenden Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... - Seite 28 Montage Verbindungsleitung zum Kamin herstellen ❒ Dichtungen in alle Komponenten des Abgassystems einsetzen ❒ Kesselverbindungsstück in Abgasrohr am Brennwert-Wärmetauscher einschieben TIPP: Zur erleichterten Montage Dichtung mit geeignetem Gleitmittel (Fröling Art. Nr.: 14566) einfetten! ❒ Restliche Abgasrohrverbindung zum Kaminanschluss herstellen ➥ Waagrechte Verrohrung mit leichtem Gefälle ausführen ➥...
-
Seite 29: Hydraulischer Anschluss
❒ Geltende Normen und Vorschriften beachten ➥ Arbeiten an elektrischen Komponenten durch Unbefugte ist verboten Um sämtliche Komponenten elektrisch anschließen zu können, ist zuvor die im Lieferumfang enthaltene Pelletmodul-Erweiterung im Regelungskasten des Kessels zu montieren. Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... -
Seite 30: Pelletmodul-Erweiterung Montieren
Montage Elektrischer Anschluss 5.7.1 Pelletmodul-Erweiterung montieren ❒ Schrauben inkl. Zahnscheiben lösen und Seitenteil abnehmen ❒ Mitgelieferte Platine (Pelletmodul-Erweiterung) an vorgesehener Position im Regelungskasten fixieren ❒ Pelletmodul-Erweiterung (A) und Pelletmodul (B) mit Flachbandkabel (C) verbinden ❒ Drähte der Spannungsversorgung (D) von der Pelletmodul-Erweiterung (A) zum unteren Ende des Pelletmoduls (B) verlegen ➥... -
Seite 31: Abgasfühler Und Magnetventil Anschließen
Die bei der Montage zum Regelungskasten verlegten Kabel für Abgasfühler des Brennwert-Wärmetauschers und Magnetventil der Spüleinrichtung an folgenden Positionen der Pelletsmodul-Erweiterung anklemmen: Abgasfühler anschließen Magnetventil anschließen Magnetventil (N) Magnetventil (PE) Magnetventil (L) Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... -
Seite 32: Brennwert-Wärmetauscher In Software Einstellen
Montage Brennwert-Wärmetauscher in Software einstellen 5.8 Brennwert-Wärmetauscher in Software einstellen Der Brennwert-Wärmetauscher muss wie folgt beschrieben in der Software (mind. V50.04 B05.15) aktiviert werden (Parameter „Brennwertwärmetauscher vorhanden“ auf „JA“ setzen). Außerdem können diverse Parameter in Bezug auf die Reinigung nach Bedarf eingestellt werden. HINWEIS! Zusätzlich Bedienungsanleitung der Kesselregelung beachten! 5.8.1 Brennwert WT Abgas... -
Seite 33: Bedienung
Intervallen zu kontrollieren und zu reinigen. Die wiederkehrende Kontrolle und Reinigung ist nach spätestens 250 Betriebsstunden oder mindestens einmal monatlich durchzuführen. Bei problematischen Brennstoffen (z. B. hoher Aschegehalt) sind die Arbeiten entsprechend häufiger durchzuführen. Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... -
Seite 34: Wärmetauscher Überprüfen
Bedienung Inspektion 6.1.1 Wärmetauscher überprüfen Bei ausgekühltem Kessel: ❒ Oberen Deckel am Brennwert-Wärmetauscher abnehmen ❒ Darunterliegenden Revisionsdeckel inkl. Reinigungseinrichtung demontieren und Wärmetauscher auf Verschmutzung kontrollieren ❒ Revisionsdeckel am Wärmetauscher wieder auflegen und Spüleinrichtung im Handbetrieb manuell betätigen ❒ Deckel vorsichtig anheben und Düsen (A) der Spüleinrichtung auf Verstopfung (Kalk, Schmutz, ...) kontrollieren Spüleinrichtung manuell betätigen Handbetrieb... -
Seite 35: Kondensatablauf Überprüfen
Kondensat aufgefangen werden kann ❒ Siphon aufschrauben und auf Schmutz und Ablagerungen kontrollieren ❒ Kondensatablauf bis zur Einmündung in das Abwassersystem kontrollieren und ggf. reinigen ❒ Eine kontinuierliche Kondensatableitung in das Abwassersystem muss sichergestellt werden! Montage- und Bedienungsanleitung Brennwert-Wärmetauscher PE1 Pellet | M2020720_de... -
Seite 36: Anhang Adressen
Anhang Adressen 7 Anhang 7.1 Adressen 7.1.1 Adresse des Herstellers FRÖLING Heizkessel- und Behälterbau GesmbH Industriestraße 12 A-4710 Grieskirchen AUSTRIA TEL 0043 (0)7248 606 0 FAX 0043 (0)7248 606 600 EMAIL info@froeling.com INTERNET www.froeling.com Werkskundendienst Österreich 0043 (0)7248 606 7000 Deutschland 0049 (0)89 927 926 400 Weltweit...
