Inhaltszusammenfassung für MAXDATA Eco 4200X

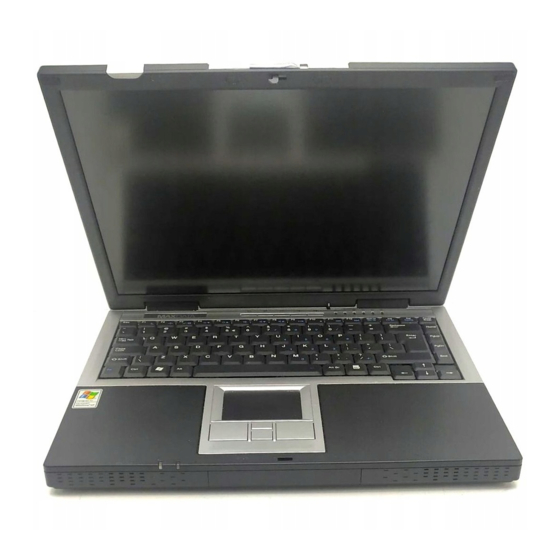

- Seite 1 MAXDATA Notebook Eco 4200X Benutzerhandbuch...
- Seite 3 Deutsch English Français Nederlands MAXDATA Notebook Eco 4200X...
-
Seite 5: Inhaltsverzeichnis
Die Tastatur ........................32 Das Touchpad ........................33 Das Touchpad – Bedienung ....................33 Das CD-ROM/DVD-Laufwerk ..................34 Der PC-Karten-Steckplatz ....................35 Der Speicherkarten-Steckplatz ..................35 Das Daten-/Fax-Modem ....................36 Der LAN-Anschluss ......................36 Autodim-Funktion ......................37 MAXDATA Notebook Eco 4200X... - Seite 6 Installationshinweise Wiederherstellung der Treiber ..................39 Die Utility CD ........................39 Spezifikationen Fehlersuche und -behebung Index...
-
Seite 7: Hinweis
Der Arbeitsplatz bezogene Schallleistungspegel ist kleiner als 55 dB A Anmerkung der Federal Communications Commisson (FCC) Dieses Gerät wurde getestet und mit den Auflagen für ein Digitalgerät der Klasse B ent- sprechend Teil 15 der FCC-Vorschriften in Übereinstimmung befunden. MAXDATA Notebook Eco 4200X... -
Seite 8: Betreiberhinweis
Garantie Die Garantiezeit für das Gerät beträgt 24 Monate. Im Schadensfall außerhalb der Garantie ist für mindestens 3 Jahre (ab Produktionseinstellung) die kostenpflichtige Reparatur der Geräte durch Originalersatzteile oder Baugruppentausch oder Gerätetausch vorgesehen. Betreiberhinweis: Dieses Gerät wurde funktechnisch sorgfältig entstört und geprüft. Jedoch sollten Sie bei externen Datenkabeln Folgendes beachten: Sollte ein Austausch der vom Hersteller spezifizierten Datenkabel nötig werden, muss der Betreiber für eine einwandfreie Funkentstörung sicherstellen, dass Austauschkabel und... -
Seite 9: Darstellungsmittel
Verwendung bei: unmittelbar drohender Gefahr; mögliche Folgen: Tod oder schwerste Verletzungen. möglicherweise gefährlicher Situation; mögliche Folgen: leichte oder mittelschwere Verletzungen. möglicherweise schädlicher Situation; mögliche Folgen: das Produkt oder etwas in seiner Umge- bung kann beschädigt werden. MAXDATA Notebook Eco 4200X... -
Seite 11: Wichtige Sicherheitshinweise
Das von Ihnen erworbene Gerät ist mit einem Akku ausgestattet. Der Akku ist wiederverwertbar. Es ist nicht gestattet, den Akku im normalen Hausmüll zu entsor- gen. Bei Fragen zur sachgerechten Entsorgung wenden Sie sich an die Müllabfuhr. MAXDATA Notebook Eco 4200X... - Seite 12 • Hinweis zur Systemuhr-Batterie Vorsicht: Bei unsachgemäßem Austausch der Batterie besteht Explosionsgefahr. Ersetzen Sie die Batterie nur durch eine vom Hersteller empfohlene Batterie bzw. durch eine Batterie gleicher Bauart. Entsorgen Sie die Batterie gemäß den Anweisungen des Herstellers. • Wartung Warten Sie Ihren Computer nicht eigenständig! Sie könnten Ihre Garan- tierechte einbüßen und setzen sich und das Gerät der Gefahr eines elek- trischen Schlags aus.
-
Seite 13: Wireless Lan
1997 bestätigte das IEEE den Standard 802.11 für WLANs, der eine Datenübertragungsrate von 1 bis 2 Mbit/s (Megabit pro Sekunde) festlegt. Unter 802.11b+g, dem neuen gültigen Standard, beträgt die maximale Datenübertragungsrate 54 Mbit/s über ein Frequenzband von 2,4 GHz (Gigahertz). MAXDATA Notebook Eco 4200X... -
Seite 14: Zusätzliche Sicherheitshinweise Für Geräte Mit Wireless Lan
Änderungen an diesem Gerät verursacht wurden. MAXDATA übernimmt ferner keine Verantwortung für den Ersatz bzw. den Austausch von Anschlussleitungen und Geräten, die nicht von der MAXDATA Computer AG angegeben wurden. Für die Behebung von Störungen, die durch eine derartige unerlaubte Änderung hervorgerufen wurden, und für den Ersatz bzw. -
Seite 15: Ce-Kennzeichnung Für Geräte Mit Wireless Lan
Schweden - www.pts.se Frankreich - www.art-telecom.fr Schweiz - www.bakom.ch Griechenland - www.eett.gr Spanien - www.cmt.es England - www.oftel.gov.uk Island - www.pta.is Irland - www.comreg.ie Liechtenstein - www.ak.li Italien - www.agcom.it Norwegen - www.npt.no Luxembourg - www.etat.lu/ILT MAXDATA Notebook Eco 4200X... -
Seite 16: Einschränkungen
Einschränkungen Frankreich Eingeschränkter Frequenzbereich: nur die Kanäle 10 bis 11 (2457 MHz beziehungsweise 2462 MHz) dürfen in Frankreich verwendet werden. Es ist untersagt, das Gerät außerhalb geschlossener Räume zu verwenden. Info: www.art-telecom.fr Italien Eine ministerielle Genehmigung ist auch für den Gebrauch im Innenbereich notwendig. Setzen Sie sich wegen der diesbezüglichen Verfahrensweise mit dem Verkäufer in Verbin- dung. -
Seite 17: Funkfrequenzen Für Geräte Mit Wireless Lan
Kanäle (z.B. 3, 8 und 11) zur Verfügung. In der folgenden Tabelle finden Sie die in Ihrem Land zulässigen Kanäle: Kanal Europa, R&TTE Frankreich, R&TTE 2412 2417 2422 2427 2432 2437 2442 2447 2452 2457 2462 MAXDATA Notebook Eco 4200X... -
Seite 18: Gesetzliche Bestimmungen - Ausschlussklauseln
Gesetzliche Bestimmungen – Ausschlussklauseln AUSSCHLUSSKLAUSELN FÜR GERÄTE MIT WIRELESS LAN Die Installation und der Einsatz eines Wireless LAN-Geräts darf nur in Übereinstimmung mit den Anweisungen, die in der Benutzerdokumentation enthalten sind, erfolgen. Die Benutzerdokumentation ist im Lieferumfang des Produkts enthalten. Alle an diesem Gerät vorgenommenen Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt sind, können die Berechtigung des Benutzers für den Betrieb des Geräts außer Kraft setzen. -
Seite 19: Lieferumfang
• Netzteil • Netzkabel • Handbuch • CD-/Combo- oder DVD-ROM-Laufwerk (eingebaut) • Modemkabel Falls Sie das Gerät zur Reparatur oder zum Aufrüsten einschicken müssen, sollten Sie die Originalverpackung verwenden. Bewahren Sie deshalb die Verpackung gut auf. MAXDATA Notebook Eco 4200X... -
Seite 21: Die Vorbereitung
Schieben Sie die Entriegelung (1) nach rechts und klappen Sie das Display auf. Abbildung 1 � � � � � � Abbildung 2 LC-Display Status-LEDs Touchpad Touchpad-Tasten und Scroll Pad Tastatur Ein-/Aus-Taste und Quick Buttons (Schnellstart-Tasten) MAXDATA Notebook Eco 4200X... -
Seite 22: Einsetzen Des Akkus
Einsetzen des Akkus Im Lieferumfang des Notebooks ist der Akku enthalten. Dieser Akku ist nur teilgeladen. Beachten Sie, dass die Ladezeiten des Akkus im ausgeschalteten Zustand 3,5 Stunden, bei eingeschaltetem Gerät 6 Stunden betragen! Es ist unbedingt erfor- derlich, dass der Akku bei der ersten Inbe- triebnahme vollständig geladen wird! Trennen... -
Seite 23: Stromversorgung
Der Erstbetrieb findet mit dem Netzteil statt. Verwenden Sie nur das mitgelieferte Netzteil. Ein falsches Netzteil kann zu Beschädigun- gen des Computers führen. Das Netzteil enthält keine zu wartenden Teile. Abbildung 5 NETZTEIL AUF KEINEN FALL ÖFFNEN! LEBENSGEFAHR! MAXDATA Notebook Eco 4200X... -
Seite 24: Einschalten Des Computers
Einschalten des Computers Die Vorbereitungen sind somit abgeschlossen. Betätigen Sie jetzt die Ein-/Aus-Taste, um das Notebook einzuschalten. Tipp: Bei eingeschaltetem Computer kann die Ein-/Aus-Taste in Abhängigkeit der Energieeinstellungen mehrere Funktionen Bei einem Programm- erfüllen. oder Systemabsturz Wenn Sie die Taste erneut betätigen, wird in der Standard- betätigen Sie die einstellung der Computer ausgeschaltet. -
Seite 25: Powermanagement
Netzteiles) kann jeglicher Energieverbrauch verhindert werden. • Hinweis zur PC-Karte: Entnehmen Sie niemals eine PC-Karte, während sich das System im Save-to-Disk-Modus befindet. Dadurch wird der Steckplatz deaktiviert und durch eine verän- derte Systemkonfiguration könnten beim nächsten Hochfahren des Computers Probleme auftreten. MAXDATA Notebook Eco 4200X... -
Seite 27: Systemüberblick Linke Seite
� � � � � � Abbildung 7 (1) Kensington-Lock-Diebstahlsicherung (2) Modem-Anschluss (3) Netzwerk-Anschluss (4) Mikrofon-Anschluss (Mono) (5) Kopfhörer-Anschluss (6) PC-Karten-Steckplatz mit Karten-Ent- riegelung (7) USB-Anschlüsse (8) Speicherkarten-Steckplatz Rechte Seite � Abbildung 8 CD-/Combo- oder DVD-ROM-Laufwerk MAXDATA Notebook Eco 4200X... -
Seite 28: Rückansicht
Rückansicht � � � � � Abbildung 9 Sämtliche Be- und Anschluss für das Netzteil Entlüftungsöffnungen müssen unter allen IEEE-1394-Anschluss Umständen freige- USB-Anschlüsse halten werden. Bei Anschluss für externen Monitor Nichtbeachtung kann es zu einer Überhit- Lüftungsöffnungen zung des Gerätes kommen. -
Seite 29: Erläuterung Der Led-Anzeigen
Leuchtet rot, wenn der Akku geladen wird – bei ein- und ausgeschaltetem System. Leuchtet grün, wenn der Akku geladen ist und das eingeschaltete Netzteil angeschlossen ist. Grün blinkend zeigt an, dass der Akku niedrigen Ladezustand hat. Leuchtet, wenn das Notebook eingeschaltet ist. Blinkt im Stromsparmodus. MAXDATA Notebook Eco 4200X... -
Seite 30: Hot Keys
Hot Keys (Tastenkombinationen mit besonderer Bedeutung) Zum Aktivieren der Hot Keys halten Sie die Fn-Taste gedrückt und betätigen anschließend die gewünschte Zusatztaste. Tabelle 2 Symbol Tasten Bedeutung Fn + F1 Schaltet den Computer in den Stromsparmodus Fn + F2 Schaltet die WLAN-Funktion ein/aus Fn + F3 Wechselt zwischen LC-Display/Monitor/beide Fn + F4... -
Seite 31: Die Quick Buttons (Schnellstart-Tasten)
Aktivierung häufig verwendeter Anwendungen benutzt werden. Abbildung 12 Ein-/Aus-Taste E-Mail – startet das E-Mail-Programm Internet – startet den Webbrowser (4), (5) Frei programmierbar: Über die Quick-Button-Software frei belegbar. Sie finden die Quick-Button-Software über das MAXDATA Symbol in der Task-Leiste des Betriebssystems. MAXDATA Notebook Eco 4200X... -
Seite 32: Die Tastatur
Die Tastatur Die Tastatur Ihres Notebooks besitzt alle Funktionen einer normalen AT-kompatiblen Tastatur sowie einige Extras: Schreibmaschine Diese Tasten entsprechen denen einer Schreibmaschine. Funktionstasten In vielen Betriebssystemen (und Anwendungen) können über diese Tasten besondere Funk- tionen aufgerufen werden. Nähere Informationen hierzu finden Sie in den entsprechenden Handbüchern. -
Seite 33: Das Touchpad
Halten Sie beim Gebrauch des Touchpad Ihre Finger und das Pad trocken und sauber. Das Touchpad reagiert auf Fingerbewegungen. Je leichter die Berührung, desto besser wird es reagieren. Feste Bewegungen werden keine Erhöhung der Genauigkeit erzielen. MAXDATA Notebook Eco 4200X... -
Seite 34: Das Cd-Rom/Dvd-Laufwerk
Das CD-ROM/DVD-Laufwerk Abbildung 16 (1) Betätigen Sie zum Einlegen einer CD die Entriegelungstaste auf der Vorder- seite des Laufwerks. (2) Der Schlitten wird entriegelt und muss von Hand ganz heraus gezogen werden. (3) Die CD wird mit dem Label nach oben auf die Spindel gelegt und mit leich- tem Druck arretiert. -
Seite 35: Der Pc-Karten-Steckplatz
Entfernen Sie die Karte nie, während Daten darauf geschrieben oder gelesen werden! Benutzen Sie zum Entfernen der Spei- cherkarte NICHT die Funktion „Hardware sicher entfernen“! In diesem Falle müssten Abbildung 18 Sie das System neu starten, um den Kom- bi-Steckplatz wieder zu aktivieren. MAXDATA Notebook Eco 4200X... -
Seite 36: Das Daten-/Fax-Modem
Das Daten-/Fax-Modem Das System richtet das integrierte analoge Modem automatisch ein. Zum Benutzen der Modemfunktionen verbinden Sie die Modembuchse über das Telefonkabel mit einer ana- logen Telefonbuchse (kein ISDN). Bestimmungsgemäßer Gebrauch: Das Modem kann an alle analogen Anschlüsse (TBR 21) innerhalb Europas angeschlossen werden. -
Seite 37: Autodim-Funktion
Halten Sie die Funktionstaste (Fn) gedrückt und drücken Sie die Taste F5, um die Helligkeit zu erhöhen. Helligkeit verringern: Halten Sie die Funktionstaste (Fn) gedrückt und drücken Sie die Taste F4, um die Helligkeit zu verringern. MAXDATA Notebook Eco 4200X... -
Seite 39: Installationshinweise
Sie vom Arbeitsplatz, CD-Laufwerk die Datei utility.exe. Im Abschnitt „Treiber“: wählen Sie die Treiber aus, die installiert werden sollen. Empfehlung: Alle aufgeführten Treiber von oben nach unten. Zusätzlich können Sie im Abschnitt „Applikationen“ die erweiterten Funktionen nach Wunsch nachinstallieren. MAXDATA Notebook Eco 4200X... -
Seite 41: Spezifikationen
Ein externes USB-Diskettenlaufwerk (3,5” , 1.44 MB) (optional erhältlich) • Eine E-IDE-Festplatte (2,5” , 9,5 mm) • Ein internes CD- oder DVD- oder Combo-Laufwerk • Ein Speicherkarten-Lesegerät für Memory Stick und SD Card Audio • AC97 kompatibler Stereo Sound mit 3D-Sound-Effekten • Eingebaute Lautsprecher MAXDATA Notebook Eco 4200X... -
Seite 42: Eingabegeräte
Modem • Highspeed 56 Kbps V.92 Fax-/Daten-Software-Modem • Fast Ethernet-Funktion für 10Base-T und 100Base-TX Netzwerkstandards. Unterstützung für PXE 2.1. • Intel PRO drahtlose Netzwerk-Verbindung 802.11b+g (optional) ® • MSI MS-6833 drahtlose Netzwerk-Verbindung 802.11b+g (optional) Eingabegeräte • Microsoft Windows -Tastatur mit 88 Tasten ®... -
Seite 43: Sonstige Daten
• Abmessungen 268(T) × 330 (B) × 40 (H) mm • Gewicht 2,75 kg (je nach Ausführung) • Betriebstemperatur: 5 bis 35 °C • Betriebsfeuchtigkeit: 20 bis 80 % RH • Lagertemperatur: –10 bis 65 °C MAXDATA Notebook Eco 4200X... -
Seite 45: Fehlersuche Und -Behebung
Die Suspend-Anzeige leuchtet. Problembehebung: • Betätigen Sie die Ein-/Aus-Taste. Mögliches Problem: • Der Bildschirm ist nicht korrekt justiert. Problembehebung: • Drücken Sie die Leertaste, eventuell mehrfach. • Ist ein externer Monitor angeschlossen, schalten Sie diesen ein. MAXDATA Notebook Eco 4200X... - Seite 46 Mögliches Problem: • Im System ist ein anderer als der vorhandene Bildschirmtyp eingestellt. Problembehebung: • Drücken Sie die Tastenkombination Fn + F3. • Ist ein externer Monitor angeschlossen, verbinden Sie diesen mit einer Stromquelle, und schalten Sie ihn ein. Überprüfen Sie ebenfalls die Einstellungen für Helligkeit und Kontrast.
-
Seite 47: Index
Kopfhörer ..........27 Entriegelungstaste ........ 34 Erschütterungen ........11 Erstbetrieb ..........23 Ladezeiten ..........22 Externer Monitor ........41 LAN-Anschluss ........36 Lautstärke ..........30 LED-Anzeigen ........29 Lieferumfang ..........19 Linkshänder ........... 33 Lüftungsöffnungen ........ 28 MAXDATA Notebook Eco 4200X... - Seite 48 Memory Stick ........35 Schlitten ..........34 Mikrofon ..........27 Schnellstart-Tasten ........ 31 Modembuchse ........36 Schreibmaschine ........32 Müllabfuhr ..........11 Scroll Lock ..........29 Scroll Pad ..........21 SD-Karte ..........35 Secure Digital ........35 Netzkabel ..........23 Sensorfeld ..........
