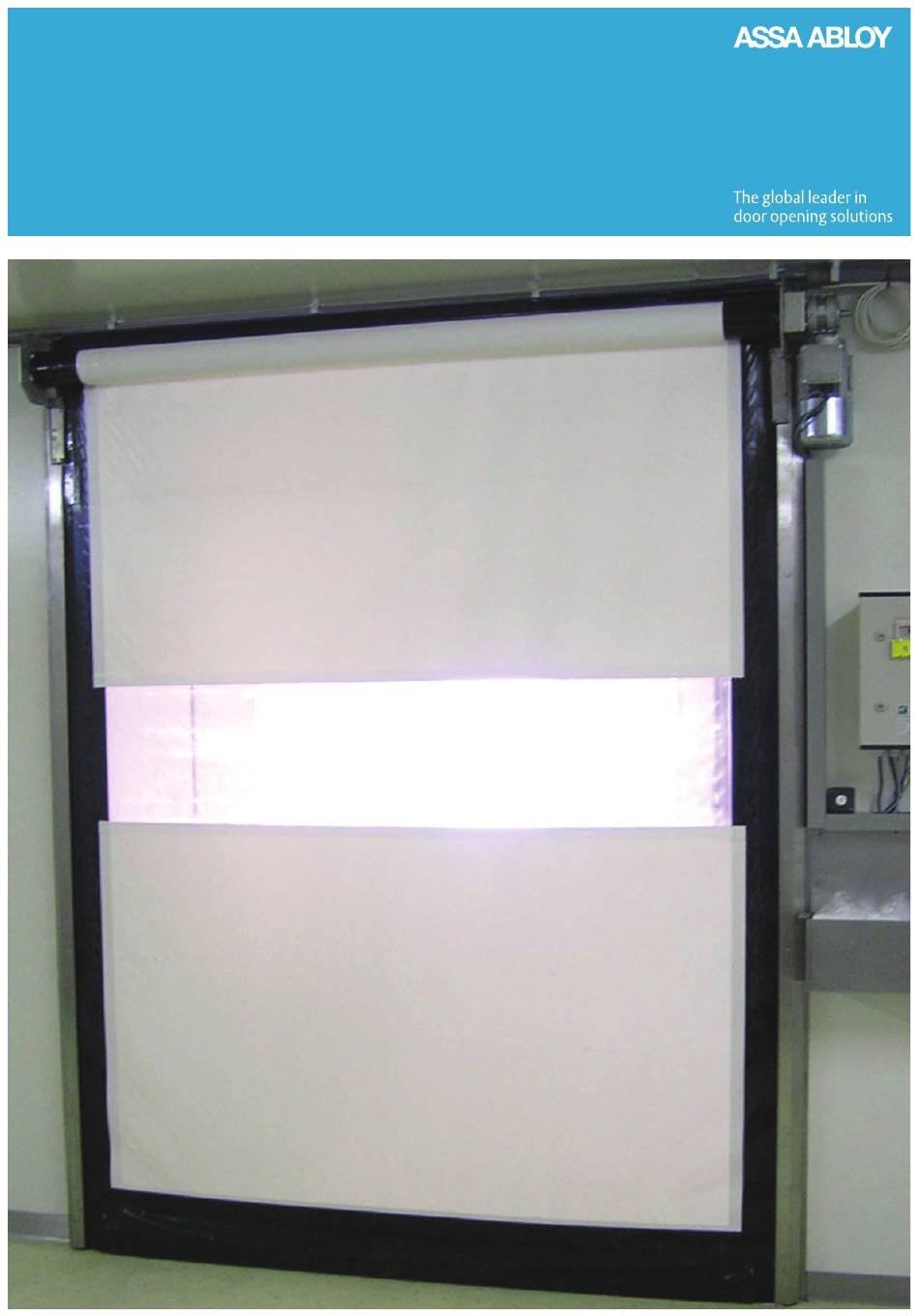

- Seite 1 Produktdatenblatt Schnelllauftor ASSA ABLOY HS9020G ASSA ABLOY Entrance Systems...
-
Seite 2: Urheberrecht Und Haftungsausschluss
Kein Teil dieser Dokumentation darf ohne vorherige schriftliche Genehmigung durch ASSA ABLOY Entrance Systems durch Scannen, Ausdrucken, Fotokopieren, Mikrofilm oder Sonstiges vervielfältigt oder veröffentlicht werden. Copyright © ASSA ABLOY Entrance Systems AB 2006-2017. Alle Rechte vorbehalten. ASSA ABLOY, Besam, Crawford, Albany und Megadoor als Wörter und Logos sind Warenzeichen der ASSA ABLOY Group. -
Seite 3: Technische Daten
Produktdatenblatt Schnelllauftor ASSA ABLOY HS9020G Technische Daten Eigenschaften Anwendungsbereich: Innen Aufbau: Verzinkter Stahl Max. Größe: (B x H)* 4.000 mm x 4.000 mm Farben: 8 Standardfarben – weiß, gelb, grün, orange, rot, grau, schwarz, blau Sicherheit: Fotozellen in den Seitenpfosten Flexible, weiche Unterkante mit Funkauslöser für die Sicherheitsleiste... -
Seite 4: Inhaltsverzeichnis
Produktdatenblatt Schnelllauftor ASSA ABLOY HS9020G Inhalt Urheberrecht und Haftungsausschluss ........................2 Technische Daten ................................3 Inhalt ......................................4 Beschreibung ................................5 Allgemeines ..........................................5 1.1.1 Standard........................................5 1.1.2 Optionen ........................................5 Torpanzer ........................................... 5 1.2.1 Konstruktion....................................... 5 1.2.2 Material ........................................5 1.2.3 Farben ........................................... 6 1.2.4 Fenster und Sichtfenster .................................. -
Seite 5: Beschreibung
Produktdatenblatt Schnelllauftor ASSA ABLOY HS9020G 1. Beschreibung Allgemeines Das ASSA ABLOY HS9020G Schnelllauftor wurde für die 1.1.2 Optionen Verwendung im Innenbereich entwickelt. Es bietet eine ASSA ABLOY bietet eine große Auswahl an Optionen und perfekte Abdichtung dank seiner einzigartigen Konstruktion. -
Seite 6: Farben
ASSA ABLOY HS9020G 1.2.3 Farben 1.2.5 Selbstreparierendes System Das ASSA ABLOY HS9020G Schnelllauftor ist mit 8 Standard- Unsere Schnelllauftore sind mit einem automatischen farben Gewebefarben erhältlich und transparente Reparatursystem ausgestattet. Wenn während des Betriebs Dynalumin. Die RAL-Farben entsprechen der offiziellen ein Fahrzeug gegen das Tor stößt, absorbiert der resistente... -
Seite 7: Seitenpfosten
Produktdatenblatt Schnelllauftor ASSA ABLOY HS9020G Seitenpfosten Kopfkasten Die Seitenpfosten führen den Torbehang nach oben und 1.4.1 Geweberolle nach unten. Die Führung besteht aus einer Plastik-Plastik- Verbindung, die eine ausreichende Schmierung erfordert. Die Geweberolle wird in der Maschinenbox über dem Torbehang montiert. Sie dient dazu, den Torbehang mithilfe 1.3.1... -
Seite 8: Antriebssystem
1.5.1 Allgemein Impuls-Taster Auf und Ab, Not-Halt-Pilztaster und mechanischem Hauptschalter. Das ASSA ABLOY HS9020G Schnelllauftor wird immer elektrisch angetrieben. Das Antriebssystem ist eine Kombination aus Antrieb und Steuerung. Der Antrieb öffnet das Tor mithilfe eines Elektromotors. Geschlossen wird das Tor durch das Eigengewicht des Torbehangs. -
Seite 9: Zugangs- Und Automatiksysteme
Produktdatenblatt Schnelllauftor ASSA ABLOY HS9020G 1.5.4 Zugangs- und Automatiksysteme 1.5.4.2 Externe Steuerfunktionen ASSA ABLOY bietet eine Reihe von Funktionen an, die eine Externes Drucktastergehäuse erweiterte Öffnungs- und Sicherheitskontrolle ermöglichen. Wenn die Hauptsteuerung weit von der Toröffnung entfernt 1.5.4.1 Basissteuerungsfunktionen montiert werden muss, wird eine extra Steuerung außen oder innen... -
Seite 10: Automatische Steuerungsfunktionen
Produktdatenblatt Schnelllauftor ASSA ABLOY HS9020G 1.5.4.3 Automatische Steuerungsfunktionen 1.5.4.4 Sicherheitsfunktionen • Funktion Auto/Handbetrieb (Schalter im Steuerkasten) Funkauslöser für die Sicherheitsleiste (Standard) • Funktion Manuelles Öffnen/Schließen über einen gemeinsamen Befehlsgeber (d. h. ein Zugtaster öffnet Alle Tore sind mit einem und schließt das Tor) Sicherheitsleistenauslöser... -
Seite 11: Weitere Funktionen
Produktdatenblatt Schnelllauftor ASSA ABLOY HS9020G 1.5.4.5 Leuchten 1.5.4.6 Weitere Funktionen • Standardfunktion Blinklicht UPS / USV Stützbatterie • Blinklicht mit Standardfunktionen mit Vorwarnungsfunktion vor dem Schließen und Öffnen des Bei einem Stromausfall oder Tores einem Notfall ist es möglicherweise notwendig, das Warnleuchten - Orange Tor öffnen zu können. -
Seite 12: Cms-Überwachungssysteme (Monitoring Systems)
Gebäude-Management Das Monitoring System bietet Ihnen einen Echtzeit- Servicestatus für all Ihre Tore und Verladeausrüstungen. Wenn ein Fehler auftritt, wird die ASSA ABLOY Service- Organisation automatisch benachrichtigt und reagiert schnell. Andere Wartungsinformationen lassen sich einfach integrieren, was zu einer weiteren Senkung der Gesamtkosten führt. -
Seite 13: Kenndaten
ASSA ABLOY HS9020G 2. Kenndaten Lichte Breite und Höhe Fenster Das ASSA ABLOY HS9020G Schnelllauftor Tor ist Abmessungen: B x H: 640 mm x 580 mm. standardmäßig in den folgenden Größen lieferbar: Kombinationen: Die Reihen lassen sich beliebig miteinander kombinieren. -
Seite 14: Sichtfenster
Produktdatenblatt Schnelllauftor ASSA ABLOY HS9020G Sichtfenster Sichtfenster lassen sich bei jeder lichten Breite installieren. Alle 2200 mm der lichten Breite werden die Sichtfenster vertikal verstärkt. Sichtfenster sind in einer Höhe von 400 oder 800 mm erhältlich. 2.4.1 400 mm Sichtfenster Lichte Höhe... -
Seite 15: Cen-Konformität
Produktdatenblatt Schnelllauftor ASSA ABLOY HS9020G 3. CEN-Konformität Merkmal Standard Prüfung Ergebnis Wert gem. Windlast EN 12424 EN 12444 Klasse 1 300 Pa (N/m²) Widerstand gegen EN 12425 EN 12489 Klasse 2 50 Pa (N/m²) 15 Minuten Sprühwasser eindringendes Wasser Luftdurchlässigkeit... -
Seite 16: Gebäude- Und Raumbedarfsmaße
Produktdatenblatt Schnelllauftor ASSA ABLOY HS9020G 4. Gebäude- und Raumbedarfsmaße Bauseitige Vorbereitungen 4.1.1 Montagevorbereitungen Das Tor ist werkseitig soweit wie möglich vormontiert, um die einfache und schnelle Installation sicherstellen. Es wird direkt an der Wand montiert. Zum Anbringen des Rahmens an die Wand wird ein Gabelstapler benötigt. -
Seite 17: Benötigter Freiraum
Produktdatenblatt Schnelllauftor ASSA ABLOY HS9020G Benötigter Freiraum B 4000 Gebäude- und Raumbedarfsmaße... -
Seite 18: Service
Ihre Eingänge sind Teil Ihres Unternehmens und alles spricht von Pro-Active Silver sind bei diesem Programm alle dafür, sie stets in gutem Zustand zu halten. ASSA ABLOY Ersatzteile eingeschlossen, die während ungeplanter Entrance Systems bieten Ihnen in den Bereichen Wartung Reparatur- und geplanter Wartungsbesuche benötigt... -
Seite 19: Index
Produktdatenblatt Schnelllauftor ASSA ABLOY HS9020G Index Numerics 400 mm Sichtfenster ......14 Gebäude- und Raumbedarfsmaße . 16 UPS / USV Stützbatterie ...... 11 800 mm Sichtfenster ......14 Gebäude-Management ....... 12 Urheberrecht und Haftungsausschluss Geweberolle ..........7 Gewebespezifikationen ...... 13 Abdeckungen ..........7 Verlade-Management ...... - Seite 20 ASSA ABLOY Entrance Systems hat sich als führender Anbieter automatischer Tür-, Tor- und Verladesysteme zur Sicherung eines effizienten Waren- und Personenverkehrs spezialisiert. Auf der Grundlage des langjährigen Erfolgs der Marken Besam, Crawford, Albany und Megadoor bieten wir unsere Lösung unter der Marke ASSA ABLOY an. Mit unseren Produkten und Serviceleistungen helfen wir Kunden, ihren Betrieb jederzeit zuverlässig, sicher...
