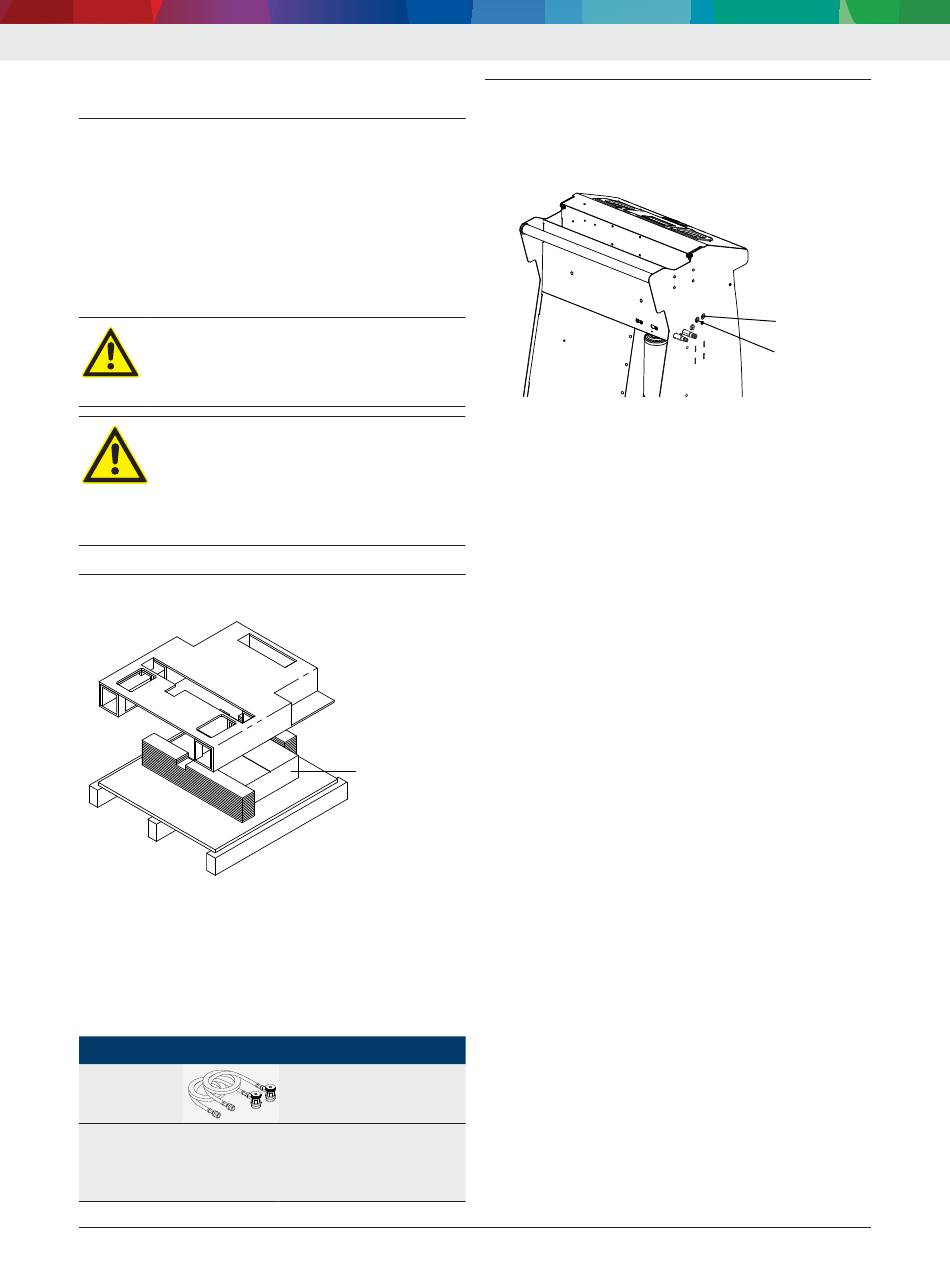

de | 14 | ACS 553 | Erstinbetriebnahme
5.

Erstinbetriebnahme

5.1

Transportverpackung entfernen

1. Metallbänder vom Kartonentfernen.
2. Karton entfernen.
3. ACS 553 hochstellen, damit die Vorderräder aus
dem Unterbau entfernt werden können.
4. ACS 553 vorsichtig am hinteren Hebelgriff ziehen,
und darauf achten, dass man sie fest im Griff hat.
5. ACS 553 langsam von der Palette nehmen und hier-
bei Stöße vermeiden.
ACHTUNG: Bei diesen Arbeiten ist größte
Vorsicht geboten. Am besten begibt man
sich hierzu auf eine ebene Fläche, um eine
Kippgefahr von ACS 553 zu vermeiden.
ACHTUNG: Zur Vermeidung von Unfällen
während des Umgangs mit Kältemittel,
alle in diesem Handbuch enthaltenen Hin-
weise strengstens beachten und immer die
erforderliche Schutzkleidung, wie Schutz-
brille und Sicherheitshandschuhe tragen.
5.2 Zubehörteile auspacken
Abb. 10: Zubehörteile auspacken
1 Zubehörteile
Den Karton mit den Zubehörteilen aus der Verpackung
von ACS 553 entfernen und die verschiedenen Verpa-
ckungen entfernen.
Zubehörteile
Service-
Schlauchleitun-
gen (2)
Versorgungskabel
|
1 689 989 627 2021-03-01
1
Drei Behälter:
Altöl, PAG und POE
Plastiktüte mit der Betriebs-
anleitung und den techni-
schen Datenblättern über die
Sicherheit der entsprechen-
den Materialien (MSDS)
5.3 Anschluss der Service-Schlauchlei-
tungen
Die beiden Service-Schlauchleitungen, die mit den
Schnellkupplungen für Hoch- und Niederdruck (HP und
LP) im Lieferumfang enthalten sind, anschließen.
Abb. 11: Anschluss der Service-Schlauchleitungen (HP und LP)
1 Anschluss für Service-Schlauchleitung (Hochdruck)
2 Anschluss für Service-Schlauchleitung (Niederdruck)
i
Die Schnellkupplungen wurden spezifisch für den Um-
gang mit Kältemittel gemäß SAE-Standard entworfen.
1. Die O-Ringe der Service-Schlauchleitungen (HP und
LP) mit einem Ölfilm schmieren.
2. Die Service-Schlauchleitung für den Hochdruck
(rot) am HP-Anschluss an ACS 553 anschließen.
3. Die Service-Schlauchleitung für den Niederdruck
(blau) am LP-Anschluss von ACS 553 anschließen.
4. Beide Service-Schlauchleitungen mit einem Anzugs-
moment von 7,9 Nm festziehen.
i
Wenn Sie die Service-Schläuche nicht verwenden,
dann winden Sie diese bitte um den Haltegriff.
1
2
