106358_de_03
2.3
Anschließen
2.3.1
Versorgungsspannung
Die Versorgungsspannung wird über die Stiftleiste X1 zugeführt. Die geeignete Buchsen-
leiste ist im Lieferumfang enthalten.
Die zulässige Versorgungsspannung für das Bediengerät entnehmen Sie den technischen
Daten.
ACHTUNG: Beschädigung
Das Bediengerät muss von einer Spannungsquelle versorgt werden, die die Anforderun-
gen für den SELV / energiebegrenzter Stromkreis entsprechend EN 61010-1 /
IEC 61010-1 oder Class 2 entsprechend UL 1310 oder Limited Power Source (LPS) ent-
sprechend EN 60950-1 / IEC 60950-1 erfüllt.
Das Gerät verfügt über einen Verpolschutz. Bei falscher Polung wird das Gerät nicht in
Betrieb gesetzt.
Steckverbinder im Bediengerät: 3-polige Stiftleiste
Tabelle 2-1
Steckerbelegung der Versorgungsspannung
Pin
Bezeichnung
1
2
0 V
3
24 V
GEFAHR: Gefährliche Berührungsspannung
In elektrischen Anlagen können für Menschen gefährliche Spannungen auftreten. Bei Be-
rührung von spannungsführenden Teilen besteht die Gefahr eines Stromschlags!
ACHTUNG: Beschädigung
Für die Versorgungsspannung müssen Sie ein Kabel mit feindrähtigen Kupferadern mit
einem Mindestquerschnitt von 0,75 mm² (18 AWG) und einem maximalen Querschnitt
von 2,5 mm² (14 AWG) verwenden.
Am Steckverbinder müssen Sie folgende Drehmomente einhalten:
Schraubanschluss der Klemmen: 0,22 Nm (minimal) bis 0,25 Nm (maximal)
Schraubflansch: 0,3 Nm (maximal)
Beim Anschluss der Versorgungsspannung gehen Sie wie folgt vor:
1.
Isolieren Sie den Außenmantel des Kabels ca. 30 mm und die Adern ca. 5 mm ab.

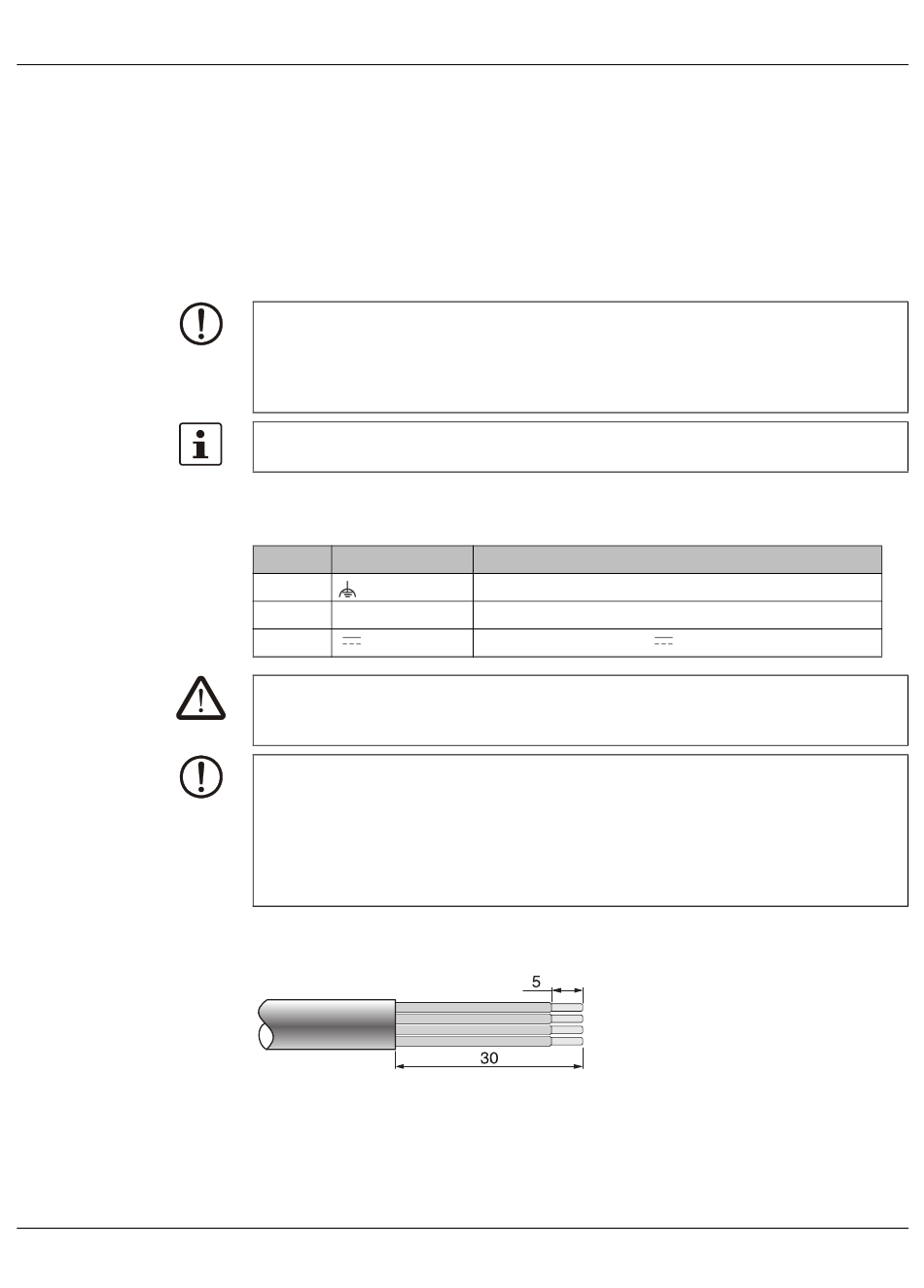

Bild 2-32
Kabel konfektionieren
2.
Versehen Sie die Adern mit Aderendhülsen und schließen Sie die Adern an die Buch-
senleiste an.
3.
Stecken Sie die Buchsenleiste auf die Stiftleiste X1 am Bediengerät.
Funktion
Fremdspannungsarme Erde / Funktionserde FE
Versorgungsspannung 0 V (GND)
Versorgungsspannung
Einbau und Inbetriebnahme
24 V
PHOENIX CONTACT
41
