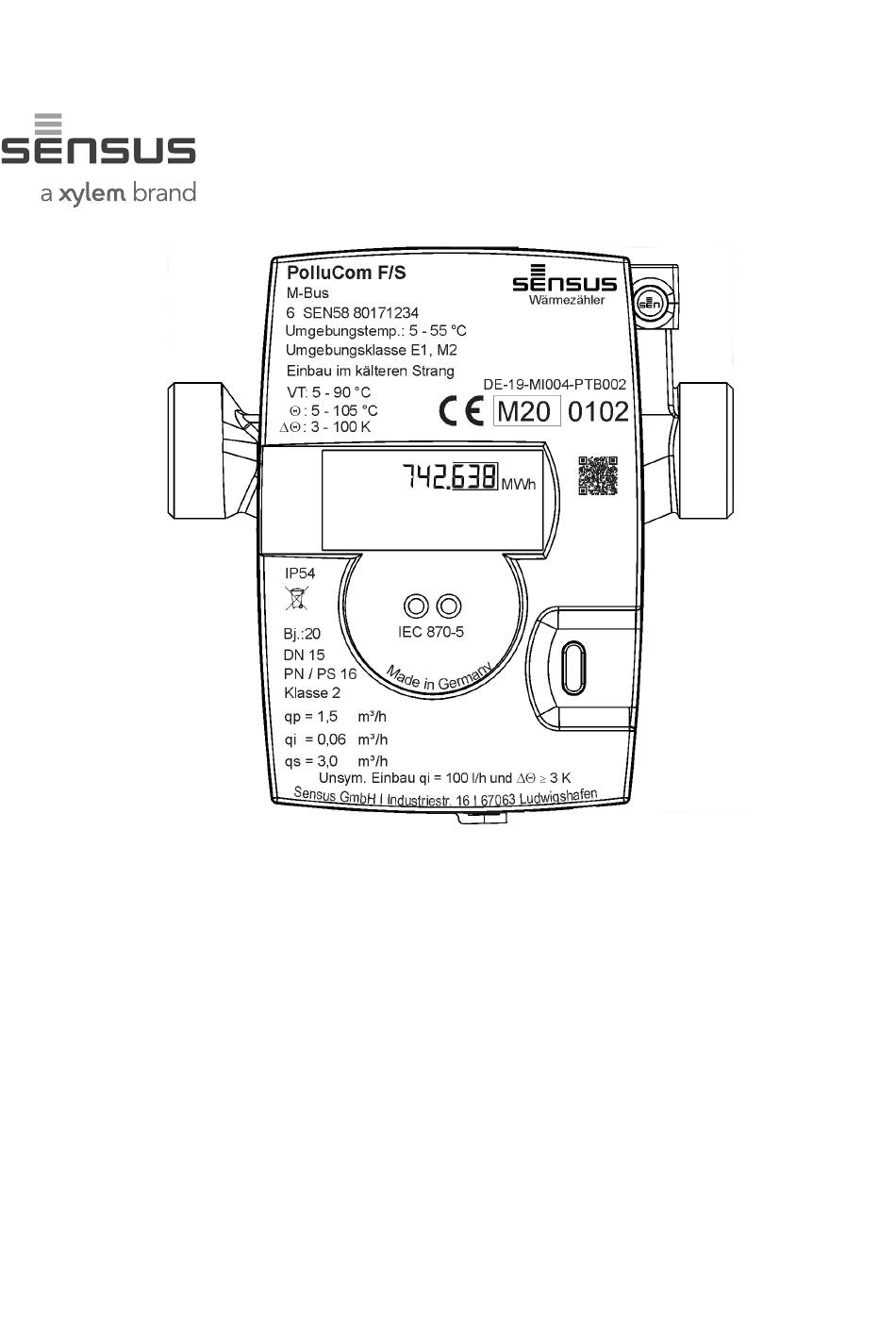

- Seite 1 PolluCom® F Betriebsanleitung Kommunikationsschnittstelle und Datenlogger...
-
Seite 2: Inhaltsverzeichnis
PolluCom® F Kommunikation Inhaltsverzeichnis Optische Schnittstelle ............... 3 Wireless M-Bus (optional) . -
Seite 3: Optische Schnittstelle
PolluCom® F Kommunikation Dieses Handbuch beschreibt die Kommunikationsaspekte von PolluCom® F. Weitere Informationen zu PolluCom® F sind auch im allgemeinen PolluCom® F Handbuch verfügbar, das von www.sensus.com heruntergeladen werden kann. Das Handbuch für die MiniCom 3 Software kann ebenfalls von unserer Website heruntergeladen werden. 1. -
Seite 4: Wireless M-Bus Kommunikationsmodi T1 Und C1
PolluCom® F Kommunikation Sendeleistung: max. 25 mW (13,9 dBm) Sendereichweite: ≥ 400 m im freien Feld Stromversorgung: 2 Mignonzellen Sendeintervall: - Stationäre Datenauslesung alle 15 Minuten im T1-Modus, standardmäßig mit dem langen Telegramm - Mobile Datenauslesung alle 16 Sekunden im C1-Modus, standardmäßig mit dem sehr kurzen Telegramm - Benutzerdefinierte Datenauslesung gemäß... -
Seite 5: Kurztelegrammpaket
PolluCom® F Kommunikation Info-Code Info-Code Info-Code Fehler Stunden Fehler Stunden Fehler Stunden Stichtagsdaten (für jede Position: Stichtagsdaten (für jede Position: Stichtagsdaten (für jede Position: Des letzten Monats oder des letz- Des letzten Monats oder des letz- Des letzten Monats oder des letz- ten Jahres) ten Jahres) ten Jahres) -
Seite 6: Konfiguration Des Wireless M-Bus
PolluCom® F Kommunikation Wärmezähler Kältezähler Wärme-/Kältezähler Aktuelle Daten Aktuelle Daten Aktuelle Daten Wärmeenergie Kälteenergie Wärmeenergie Wärmeenergie letzter Monat oder Kälteenergie letzter Monat oder Kälteenergie letztes Jahr letztes Jahr 2.5 Konfiguration des Wireless M-Bus Die Sensus Servicesoftware MiniCom 3 ermöglicht die Konfiguration bzw. Änderung der Einstellungen der Pollu- Com®... -
Seite 7: Auswirkung Der Wireless M-Bus Konfiguration Auf Die Batterielebensdauer
PolluCom® F Kommunikation Benutzer können die Funkübertragung des Wireless M-Bus zeitgesteuert ein- und ausschalten. I Screenshot MiniCom 3: Aktivierung des Wireless M-Bus zu einem bestimmten Datum I Benutzer können die verschiedenen Telegrammpakettypen und Kommunikationsmodi in der MiniCom 3 Software auswählen. Sie können auch die verschiedenen Intervalle für die Wireless M-Bus Datenübertragung auf der Grund- lage der internen Uhr des PolluCom®... -
Seite 8: Info-Code Und Status-Byte Des M-Bus Headers
PolluCom® F Kommunikation T1-Modus C1-Modus Langes Telegramm mit 15 Minuten Inter- 13 Jahre 13 Jahre vall Kurztelegramm mit 3 Minuten Intervall 12 Jahre 12 Jahre Kurztelegramm mit 32 Sekunden Intervall 8 Jahre 9 Jahre Sehr kurzes Telegramm mit 16 Sekunden 7 Jahre 8 Jahre Intervall... -
Seite 9: Wired M-Bus (Optional)
PolluCom® F Kommunikation formation im Info-Code, ist jedoch kompakt und kann als erstes Anzeichen von Fehlern oder Störungen verwendet werden. Die folgende Tabelle zeigt, welche Informationen die einzelnen Bits des Statusbytes anzeigen: Statusbit Bedeutung Beschreibung Anwendungsstatus 0 0 Kein Fehler 0 1 Anwendung beschäftigt Nicht verwendet 1 0 Zufälliger Anwendungsfehler... -
Seite 10: Auslesen Von Daten Über Wired M-Bus
PolluCom® F Kommunikation Anzahl der möglichen Auslesungen: Keine Credits erforderlich, unbegrenzt Hinweis: Höhere Baudraten (>9.600*) sind zur Schnellauslesung des integrierten Datenloggers des PolluCom® F be- stimmt und können nur mit geeigneter M-Bus Masterhardware genutzt werden. Im Falle eines Multi-Slave-Netzwerks und eines längeren Kabels ist es eventuell nicht möglich, höhere Baudraten zu erreichen. 4.3 Auslesen von Daten über Wired M-Bus Benutzer können PolluCom®... -
Seite 11: Telegrammpaket „Benutzer
PolluCom® F Kommunikation Hinweis: Im Telegrammpaket „All“ werden alle Informationen an den M-Bus Master übertragen. Aufgrund der Daten- menge dauert eine Auslesung mit MiniCom 3 und einer Baudrate von 2.400 Bd ca. 17 Sekunden. 4.3.4 Telegrammpaket „Benutzer“ Dieses Telegrammpaket ermöglicht es den Benutzern, ihren Bedürfnissen entsprechend ihr eigenes Telegramm zu definieren. -
Seite 12: Baudrate M-Bus Kommunikation
PolluCom® F Kommunikation OK-Taste werden die ausgewählten Werte für das Benutzertelegramm gespeichert. I Screenshot MiniCom 3: Einstellung des Benutzertelegramms I Detaillierte Information zur MiniCom 3 Software ist im MiniCom 3 Handbuch und in der Online-Hilfe verfügbar. 4.4 Baudrate M-Bus Kommunikation Die Baudrate wird für die optische Schnittstelle und M-Bus sepa- rat eingestellt. -
Seite 13: M-Bus Kommunikation Mit 2 Impulszählern
PolluCom® F Kommunikation 4.5 M-Bus Kommunikation mit 2 Impulseingängen Falls PolluCom® F in dieser Variante bestellt wird, können zusätzlich zur M-Bus Kommunikation zwei externe Ver- brauchszähler (mögliche Typen: Volumen, Energie, sonstige) mit passivem Fernauslesekontakt (per Reed-Schalter oder Open Collector) mit dem PolluCom® F verbunden werden. Diese Variante verfügt über zwei Verbindungskabel (1 zweiadriges Kabel, 1 vieradriges Kabel). -
Seite 14: Datenlogger
PolluCom® F Kommunikation Hinweis: Je nach der Art des Zählers, den Sie für die 2 Impulseingänge wählen, wird der Impulswert auch geändert. So wird beispielsweise die Einheit für Stromzähler in Wh (Wattstunden) pro Impuls geändert. 5. Datenlogger Sämtliche PolluCom® F Produkte sind mit einem integrierten Datenlogger ausgestattet. Der Datenlogger speichert die Verbrauchswerte und die aktuellen Werte. -
Seite 15: Datenlogger
PolluCom® F Kommunikation 5.1 Datenlogger Benutzer können stündliche, tägliche oder monatliche Protokollierung einstellen. Für die stündliche Protokollierung können maximal die letzten 1.200 Stunden ausgelesen werden, für die tägliche Protokollierung die letzten 120 Tage und für die monatliche Protokollierung die letzten 120 Monate. Im Datenlogger werden die folgenden Informatio- nen des PolluCom®... -
Seite 16: Fehlerprotokoll
PolluCom® F Kommunikation I Beispiel: Auslesen der letzten 2 Ereignisse mit MiniCom 3 I Die Beispiele oben zeigen, dass wir MiniCom 3 so einstellen können, dass das Ereignisprotokoll mit einer Baudrate von 2.400 Bd ausgelesen wird und dass die letzten beiden Ereignisse ausgelesen werden (Start 0, Stopp 1). Das erste Ereignis (Ereignis 0) zeigt an, dass sich die primäre Adresse auf 1 geändert hat. -
Seite 17: Impulsausgang Zur Fernauslesung
PolluCom® F Kommunikation MiniCom 3 ausgelesen haben, aber es ist kein Fehler geschehen, die einzige Fehler-ID ist 0x0000. Im Falle eines Feh- lers (z. B. Temperatursensor defekt oder Batteriewarnanzeige) werden dem Benutzer die entsprechenden Fehler-IDs angezeigt. Der Benutzer kann sich zu Einzelheiten zum Fehlercode an Sensus wenden. 6. -
Seite 18: Weitere Nützliche Pollucom® F Dokumente
PolluCom® F Kommunikation 7. Weitere nützliche PolluCom® F Dokumente Sensus GmbH Ludwigshafen Industriestr. 16, 67063 Ludwigshafen T: +49 (0) 621 6904-1113 F: +49 (0) 621 6904-1409 E-Mail: info.de.sensus@xyleminc.com www.sensus.com MH 1410 DE • Version 0002, Juli 2020 • Änderungen vorbehalten. Seite 18...
