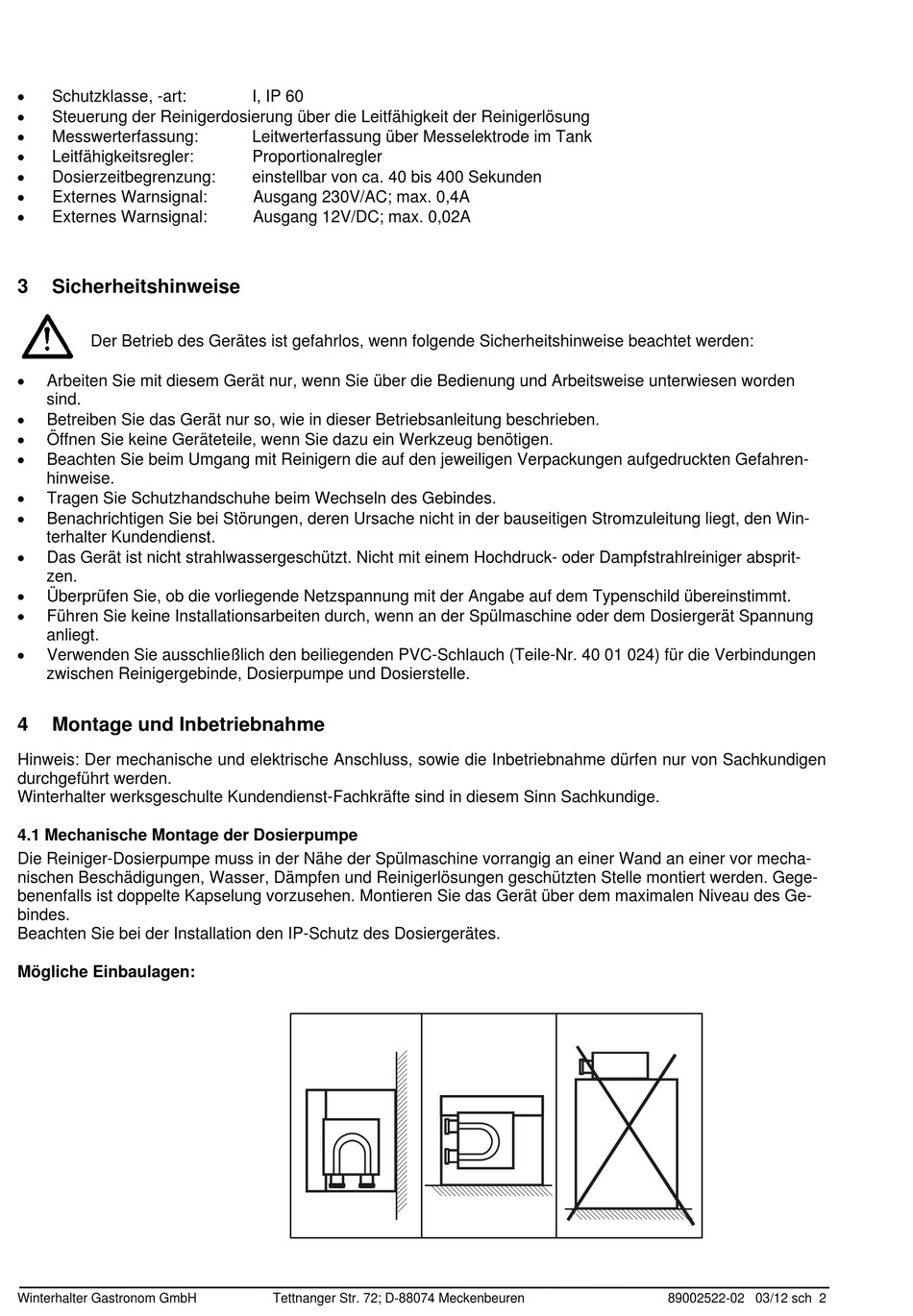

Sicherheitshinweise; Montage Und Inbetriebnahme; Mechanische Montage Der Dosierpumpe - Winterhalter SP 166 L Betriebsanleitung


Schutzklasse, -art:

Steuerung der Reinigerdosierung über die Leitfähigkeit der Reinigerlösung

Messwerterfassung:

Leitfähigkeitsregler:

Dosierzeitbegrenzung:

Externes Warnsignal:

Externes Warnsignal:
3

Sicherheitshinweise

Der Betrieb des Gerätes ist gefahrlos, wenn folgende Sicherheitshinweise beachtet werden:

Arbeiten Sie mit diesem Gerät nur, wenn Sie über die Bedienung und Arbeitsweise unterwiesen worden
sind.

Betreiben Sie das Gerät nur so, wie in dieser Betriebsanleitung beschrieben.

Öffnen Sie keine Geräteteile, wenn Sie dazu ein Werkzeug benötigen.

Beachten Sie beim Umgang mit Reinigern die auf den jeweiligen Verpackungen aufgedruckten Gefahren-
hinweise.

Tragen Sie Schutzhandschuhe beim Wechseln des Gebindes.

Benachrichtigen Sie bei Störungen, deren Ursache nicht in der bauseitigen Stromzuleitung liegt, den Win-
terhalter Kundendienst.

Das Gerät ist nicht strahlwassergeschützt. Nicht mit einem Hochdruck- oder Dampfstrahlreiniger absprit-
zen.

Überprüfen Sie, ob die vorliegende Netzspannung mit der Angabe auf dem Typenschild übereinstimmt.

Führen Sie keine Installationsarbeiten durch, wenn an der Spülmaschine oder dem Dosiergerät Spannung
anliegt.

Verwenden Sie ausschließlich den beiliegenden PVC-Schlauch (Teile-Nr. 40 01 024) für die Verbindungen
zwischen Reinigergebinde, Dosierpumpe und Dosierstelle.
4

Montage und Inbetriebnahme

Hinweis: Der mechanische und elektrische Anschluss, sowie die Inbetriebnahme dürfen nur von Sachkundigen
durchgeführt werden.
Winterhalter werksgeschulte Kundendienst-Fachkräfte sind in diesem Sinn Sachkundige.

4.1 Mechanische Montage der Dosierpumpe

Die Reiniger-Dosierpumpe muss in der Nähe der Spülmaschine vorrangig an einer Wand an einer vor mecha-
nischen Beschädigungen, Wasser, Dämpfen und Reinigerlösungen geschützten Stelle montiert werden. Gege-
benenfalls ist doppelte Kapselung vorzusehen. Montieren Sie das Gerät über dem maximalen Niveau des Ge-
bindes.
Beachten Sie bei der Installation den IP-Schutz des Dosiergerätes.
Mögliche Einbaulagen:
Winterhalter Gastronom GmbH
I, IP 60
Leitwerterfassung über Messelektrode im Tank
Proportionalregler
einstellbar von ca. 40 bis 400 Sekunden
Ausgang 230V/AC; max. 0,4A
Ausgang 12V/DC; max. 0,02A
Tettnanger Str. 72; D-88074 Meckenbeuren 89002522-02 03/12 sch 2
