VIESMANN
Planungsanleitung
VITOPLANAR EI2
Strahlungsfläche aus Glas
Typ GW = Glas, Weiß
■
Typ DI = Designvariante
■
Strahlungsfläche als Spiegel
Typ M = Spiegel
■
Typ B = Badausführung mit Handtuchhalter
■
VITOPLANAR EI3
Strahlungsfläche aus Glas
Typ GW = Glas, Weiß
■
Typ B = Badausführung mit Handtuchhalter
■
5593853 DE
4/2021
VITOPLANAR EI5
Strahlungsfläche aus Stahl
Typ S = Stahl
■
VITOPLANAR EI6
Strahlungsfläche aus Stahl
Typ SDM = Stahl, Deckenmontage
■
Typ E = Mit Einbaurahmen
■
VITOPLANAR
Elektro-Heizsysteme
Elektrische Infrarotheizung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITOPLANAR EI2
Inhaltszusammenfassung für Viessmann VITOPLANAR EI2
- Seite 1 VIESMANN VITOPLANAR Elektro-Heizsysteme Elektrische Infrarotheizung Planungsanleitung VITOPLANAR EI2 VITOPLANAR EI5 Strahlungsfläche aus Glas Strahlungsfläche aus Stahl Typ GW = Glas, Weiß Typ S = Stahl ■ ■ Typ DI = Designvariante ■ VITOPLANAR EI6 Strahlungsfläche als Spiegel Typ M = Spiegel ■...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Grundlagen 1.1 Heizwärmebedarf ......................1.2 Infrarotheizung ......................Vitoplanar EI2, Typ GW und DI – 2.1 Produktbeschreibung ....................Glas ■ Produktinformation ....................■ Vorteile ........................■ Auslieferungszustand ....................2.2 Technische Angaben ....................■ Technische Daten ....................Vitoplanar EI2, Typ M und B –... -
Seite 3: Grundlagen
Grundlagen 1.1 Heizwärmebedarf Anteil Wärmerückgewinnung Lüftungswärmebedarf (Verluste durch Luftaustausch) Transmissionswärmebedarf (Verluste über die Gebäudehülle) Wärmebedarf für Trinkwassererwärmung Entwicklung des Heizwärmebedarfs in Abhängigkeit des Baustandards (Einfamilienhaus, 3 bis 4 Personen, 150 m Nutzfläche, A/V = 0,84) A Gebäudebestand D Niedrigenergiehaus (NEH) B Gebäude ab 1984 E Passivhaus C Gebäude ab 1995... -
Seite 4: Infrarotheizung
Grundlagen (Fortsetzung) 1.2 Infrarotheizung Die Infrarotheizung nutzt das Prinzip der Strahlungswärme. Die war- tungsfreien Infrarotheizungen ermöglichen höchstmöglichen Komfort bei geringstem Installationsaufwand. Die Erwärmung eines elektri- schen Heizleiters im Paneel ermöglicht es, bei vergleichsweise geringen Oberflächentemperaturen Wärmewellen zu erzeugen. Die primäre Heizart eines Infrarotpaneels wirkt durch das Auftreffen von langwelligen Wärmewellen auf den Anwender. -
Seite 5: Vitoplanar Ei2, Typ Gw Und Di

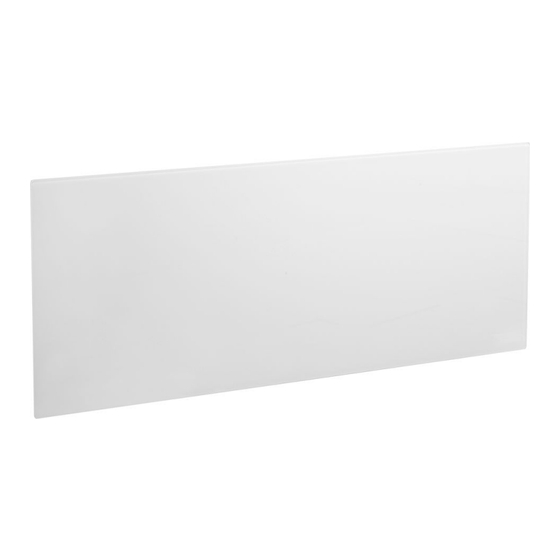

Vitoplanar EI2, Typ GW und DI – Glas 2.1 Produktbeschreibung Produktinformation Typ EI2.A1000GW ■ Hybrid Infrarotheizung mit kombinierter Wärmewirkung (Konvek- tion und Wärmestrahlung) ■ Nur horizontale Wandmontage ■ Glas als hervorragender Strahlungsemitter (6 mm starkes ESG- Sicherheitsglas) ■ Wärmespeicherung bis zu 60 min Typ EI2.180DI bis EI2.A700DI... -
Seite 6: Auslieferungszustand
Vitoplanar EI2, Typ GW und DI – Glas (Fortsetzung) Auslieferungszustand ■ EI2.A1000GW ■ EI2.A180DI ■ EI2.A350DI ■ Elektrische Komfort-Infrarotheizung mit weißem Einscheiben- ■ EI2.A500DI Sicherheitsglas (ESG) als Strahlungsemitter und Lamellenkonvek- ■ EI2.A700DI tor an der Rückseite (GW = Glas, weiß) ■... -
Seite 7: Vitoplanar Ei2, Typ M Und B
Vitoplanar EI2, Typ GW und DI – Glas (Fortsetzung) 2.2 Technische Angaben Technische Daten EI2.A1000GW EI2.A180DI EI2.A350DI EI2.A500DI EI2.A700DI Elektrische Werte Leistung 1000 Nennspannung Schutzart IP 24 IP X4 IP X4 IP X4 IP X4 Schutzklasse Oberflächentemperatur °C max. 95 max. -
Seite 8: Produktbeschreibung
Vitoplanar EI2, Typ M und B – Spiegel 3.1 Produktbeschreibung Produktinformation Typ EI2.A500M bis EI2.A1000M ■ Infrarotheizung mit Spiegel-Element als Strahlungsemitter ■ Horizontale oder vertikale Wandmontage ■ Spiegelelement aus 6 mm starkem ESG-Sicherheitsglas Typ EI2.A350B bis EI2.A700B ■ Infrarotheizung mit Spiegel-Element als Strahlungsemitter ■... -
Seite 9: Auslieferungszustand
Vitoplanar EI2, Typ M und B – Spiegel (Fortsetzung) ■ Hohe Strahlungswirkung Geprüfte Qualität ■ Maximale Abstrahlung in den Raum durch hoch gedämmte Rück- CE-Kennzeichnung entsprechend bestehenden EG-Richtli- seite nien ■ 2 integrierte Temperaturbegrenzer für maximale Sicherheit ■ Horizontale oder vertikale Wandmontage (je nach Typ) ■... -
Seite 10: Technische Angaben
Vitoplanar EI2, Typ M und B – Spiegel (Fortsetzung) 3.2 Technische Angaben Technische Daten EI2.A500M EI2.A750M EI2.A1000M EI2.A350B EI2.A500B EI2.A700B Elektrische Werte Leistung 1000 Nennspannung Schutzart IP X4 IP X4 IP X4 IP X4 IP X4 IP X4 Schutzklasse Oberflächentemperatur °C... -
Seite 11: Vitoplanar Ei3
Vitoplanar EI3 4.1 Produktbeschreibung Produktinformation Typ EI3.A500GW bis EI3.A1000GW ■ Infrarotheizung mit weißem Glas als Strahlungsemitter ■ Horizontale oder vertikale Wandmontage ■ Plug-and-Play-System Typ EI3.A350B bis EI3.A700B ■ Infrarotheizung mit weißem Glas als Strahlungsemitter ■ Mit integriertem Handtuchhalter ■ Reduzierte Oberflächentemperaturen ■... -
Seite 12: Auslieferungszustand
Vitoplanar EI3 (Fortsetzung) ■ Hohe Strahlungswirkung Geprüfte Qualität ■ Maximale Abstrahlung in den Raum durch hoch gedämmte Rück- CE-Kennzeichnung entsprechend bestehenden EG-Richtli- seite nien ■ 2 integrierte Temperaturbegrenzer für maximale Sicherheit ■ Horizontale oder vertikale Wandmontage (je nach Typ) ■ Anschlussleitung, 1 m lang, mit Schuko-Stecker ■... -
Seite 13: Technische Angaben
80 max. 80 Abmessungen Länge 1300 1600 1300 1600 Breite Tiefe – Einschließlich Wandhal- — — — terung – Einschließlich Wandhal- — — — terung und Handtuchhal- Gewicht Hinweis Planungstool für die Planung einer elektrischen Heizung siehe www.viessmann.de/e-planer VIESMANN VITOPLANAR... -
Seite 14: Vitoplanar Ei5
Vitoplanar EI5 5.1 Produktbeschreibung Produktinformation Typ EI5.A250S bis EI5.A1000S ■ Elektrische Infrarotheizung mit Strahlungsfläche aus Stahl, Farbe Weiß ■ Horizontale oder vertikale Wandmontage Vorteile A Beschichtete Stahloberfläche B Beschichtete Stahlrückwand mit BASF-Wärmedämmung C 2 integrierte Temperaturbegrenzer D Dipol-Heizleiter ■ Hohe Strahlungswirkung Geprüfte Qualität ■... -
Seite 15: Technische Angaben
IP X4 IP X4 IP X4 IP X4 Schutzklasse Oberflächentemperatur °C max. 95 max. 95 max. 95 max. 95 Abmessungen Länge 1300 1600 Breite Tiefe (einschließlich Wandhalterung) Gewicht Hinweis Planungstool für die Planung einer elektrischen Heizung siehe www.viessmann.de/e-planer VIESMANN VITOPLANAR... -
Seite 16: Vitoplanar Ei6
Vitoplanar EI6 6.1 Produktbeschreibung Produktinformation Typ EI6.A350SDM bis EI6.A1000SDM ■ Infrarotheizung mit weißer Stahloberfläche als Strahlungsemitter ■ Aufputz-Montage auf der Befestigungsoberfläche ■ Deckenmontage oder horizontale und vertikale Wandmontage Typ EI6.A350E bis EI6.A750E ■ Infrarotheizung mit weißer Stahloberfläche als Strahlungsemitter ■ Mit integriertem Einbaurahmen (im Lieferumfang) ■... -
Seite 17: Auslieferungszustand
Vitoplanar EI6 (Fortsetzung) ■ Anschluss eines Funkempfängers mit Funkthermostat oder eines Geprüfte Qualität Schaltereinbauthermostats (drahtgebunden) mit Touchpad möglich CE-Kennzeichnung entsprechend bestehenden EG-Richtli- (jeweils Zubehör). nien ■ Wartungs- und magnetfeldfrei Auslieferungszustand ■ EI6.A350SDM ■ EI6.A350E ■ EI6.A500SDM ■ EI6.A500E ■ EI6.A750SDM ■... -
Seite 18: Technische Angaben
IP 21 IP 21 IP 21 IP 21 Schutzklasse Oberflächentemperatur °C max. 120 max. 120 max. 120 max. 120 Abmessungen einschließlich Einbaurah- Länge 1259 Breite Tiefe Gewicht ohne Einbaurahmen Hinweis Planungstool für die Planung einer elektrischen Heizung siehe www.viessmann.de/e-planer VIESMANN VITOPLANAR... -
Seite 19: Installationszubehör
Installationszubehör 7.1 Vitoplanar EI Funkempfänger ■ Best.-Nr. ZK03935: Für Vitoplanar EI6 Technische Daten ■ Best.-Nr. ZK03941: Für Vitoplanar EI2, Vitoplanar EI3 und Vitopla- Nennspannung 230 V nar EI5 Stromverbrauch 0,5 VA Schaltstrom Max. 16 A Zur Verbindung von Vitoplanar mit dem Funk-Raumthermostat Anzahl Empfänger... -
Seite 20: Schaltereinbauthermostat
Installationszubehör (Fortsetzung) Technische Daten Spannungsversorgung Batterien 2 x 1,5 V Typ LR03/AAA (CF05 = 0) Lebensdauer bei normalem Gebrauch: – Alkali: 5 Jahre – Lithium: 10 Jahre Einstellbereich Raumtem- 5 bis 30 °C peratur Funkfrequenz 868 MHz, Klasse I (EN300220) Funkreichweite (im Frei- max. -
Seite 21: Produktinformation
Bei der Auslegung der Infrarotheizung muss die verbaute Leistung mindestens der nach EN 12831 berechneten Heizlast entsprechen. Die Heizlast kann auch im Schnellverfahren über das Viessmann Planungstool E-Planer ermittelt werden. Alternativ können für eine erste Annäherung die Referenzwerte aus folgender Tabelle verwen- det werden. -
Seite 22: Montage Und Aufstellung
Produktinformation (Fortsetzung) Platzierung im Raum Richtig Falsch A Deckenhohe Möbel A Deckenhohe Möbel B Aufenthaltsbereich B Aufenthaltsbereich C Infrarotheizung C Infrarotheizung Hier ist die Platzierung optimal. Die Sitzgarnitur liegt gut im Strah- Hier ist die Platzierung ungünstig, weil der Sitzbereich nicht im Strah- lungsbereich. -
Seite 23: Platzbedarf Und Mindestabstände
Damit beim Betrieb des Geräts keine brennbaren Gegenstände ent- Gültig für: zündet werden, müssen die Abstandsmaße eingehalten werden. ■ Vitoplanar EI2 GW Außerdem kann die Nichteinhaltung der Abstände zu einem Hitze- stau führen und damit die Wärmeleistung einschränken. Gültig für: ■... -
Seite 24: Anwendungsbeispiele
Anwendungsbeispiele 9.1 Anwendungsbeispiel 1 Infrarotheizung Vitoplanar EI Planungstool für die Planung einer elektrischen Heizung siehe www.viessmann.de/e-planer Im Anwendungsbeispiel wird ein Wohnraum mit einer Größe von Die Regelung kann sowohl durch den Funk-Raumthermostat als auch durch den Schaltereinbauthermostat (leitungsgebunden) erfol- 10 m ausschließlich mit Vitoplanar EI beheizt. -
Seite 25: Anwendungsbeispiel 2
9.2 Anwendungsbeispiel 2 Infrarotheizung Vitoplanar EI und Fußbodenheizung (z. B. Vitoplanar EF) Planungstool für die Planung einer elektrischen Heizung siehe www.viessmann.de/e-planer Im Anwendungsbeispiel wird ein Wohnraum mit einer Größe von Da eine vollflächige Verlegung einer Fußbodenheizung unter boden- stehenden Einrichtungen zu Hitzestau führen kann, werden diese 10 m mit Vitoplanar EI und einer Fußbodenheizung (z. -
Seite 26: Produktinformation
Produktinformation 10.1 Regelungen Empfehlung: Für entsprechenden Komfort und zur Energieersparnis Funktionen: empfehlen wir, für jeden Raum ein eigenes Thermostat einzusetzen. ■ Einzelraumregelung: Kombination aus Fußbodenheizung und Inf- Das Thermostat sollte in einem Bereich platziert werden, der nicht rarotheizung kann gemeinsam über einen Thermostat geregelt direkt von äußeren Einflüssen wie Zugluft, Sonneneinstrahlung oder werden. -
Seite 27: Anhang
Anhang 11.1 Vorschriften/Richtlinien Wir, die Viessmann Climate Solutions SE zeigen an, dass die Infra- Heizlastberechnung: rotheizungen Vitoplanar EI nach den derzeitig geltenden Richtlinien/ ■ EN 12831-1: 2017 Verordnungen, Normen und technischen Regeln geprüft und zuge- ■ EN 12831-3: 2017 lassen ist. -
Seite 28: Stichwortverzeichnis
Stichwortverzeichnis Abstände..................23 Passivhaus..................3 Abstandsmaße................. 23 Planungshinweise................21 Anwendungsbeispiel 1..............24 Planungstool..........7, 10, 13, 15, 18, 21, 24, 25 Anwendungsbeispiel 2..............25 Platzbedarf..................23 Anwendungsbeispiele..............24 Platzierung im Raum................22 Aufstellbedingungen.................22 Produktinformation Aufstellung..................22 – Typ EI2...B..................8 Auslegung..................21 –... - Seite 29 VIESMANN VITOPLANAR...
- Seite 30 VIESMANN VITOPLANAR...
- Seite 31 VIESMANN VITOPLANAR...
- Seite 32 Technische Änderungen vorbehalten! Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de VIESMANN VITOPLANAR...
