Palfinger MBB C 500 VAN Montageanleitung

1. Bitte vor der Montage prüfen
1. Stimmt die Lieferung mit Ihrer Bestellung überein?
2. Liegt die Montagezeichnung entsprechend dem C 500 Van- Typ vor?
3. Stimmt die Betriebsspannung der C 500 Van mit der des Fahrzeugs überein?
4. Soll ein Doppelboden (Verschleißboden) eingebaut werden?
5. Haltegriff prüfen (25 mm Fingerfreiheit zwischen Plattform und Griff).
6. Die Aufbaurichtlinien des Fahrzeugherstellers unbedingt beachten.
VORARBEITEN AM FAHRZEUG
Unter dem Fahrzeugheck montierte Ersatzräder und deren Aufnahmen demontieren. Evtl.
Anhängekupplung und Abschlepphaken sowie Aufstiegshilfen am Fahrzeugheck demontieren.
Sonderstoßstangen mit integrierten Aufstiegshilfen durch Serienstoßstangen ersetzen.
Das Nummernschild an den Hecktüren entfernen und an einer nach der Montage der MBB C 500
Van sichtbaren Stelle montieren ( landesspezifische Vorschriften bzgl. Montageort beachten).
Das mitgelieferte Überfahrblech im Fahrzeug montieren. Das Überfahrblech im Fahrzeug direkt
hinter den geschlossenen Türen anordnen. Ggfs. in der Blechbreite Anpassungen vornehmen. Das
Überfahrblech mittels mitgelieferter Schrauben am Fahrzeugboden befestigen.
VORARBEITEN AM FAHRGESTELL (FAHRZEUGE MIT HOHLPROFILRAHMEN)
Die C 500 Van wird mit fahrzeugspezifischen Konsolblechen ausgeliefert und mittels des
beiliegenden Montagesatzes montiert. Vorhandene Fundamente am Fahrgestell werden (z.B.
Aufnahme der Anhängekupplung) für die Befestigung genutzt. Weitere am Konsolblech
vorgesehene Befestigungspunkte am Fahrzeugrahmen abbohren. Entsprechende Rohre des
beiliegenden Montagesatzes beidseitig bündig in das Hohlprofil des Kastenwagens einschweißen.
Beim abbohren darauf achten, dass das Konsolblech parallel zu den Fahrzeuglängsträgern montiert
wird. Die Rohre werden eingesetzt um ein Verformen der Hohlprofile zu verhindern.
VORARBEITEN AM FAHRGESTELL (FAHRZEUGE MIT U-PROFIL RAHMEN)
Die C 500 Van wird mit fahrzeugspezifischen Konsolblechen ausgeliefert und mittels des
beiliegenden Montagesatzes montiert. Vorh. Fundamente am Fahrgestell werden (z.B. Aufnahme
der Anhängekupplung) für die Befestigung genutzt. Weitere am Konsolblech vorgesehene
Befestigungspunkte werden abgebohrt.
HINWEIS
Spezialwerkzeuge wie z.B. Spulentester, Druckmanometer u.s.w. können auf Anfrage bei
PALFINGER Tail Lifts erworben werden.
Larisch
PALFINGER Tail Lifts GmbH | Fockestraße 53 | D-27777 Ganderkesee | T + 49 4221 853-0 | infombb@palfinger.com | www.palfinger.com
Montageanleitung
MBB C 500 VAN / MBB C 500 VAN FLEX

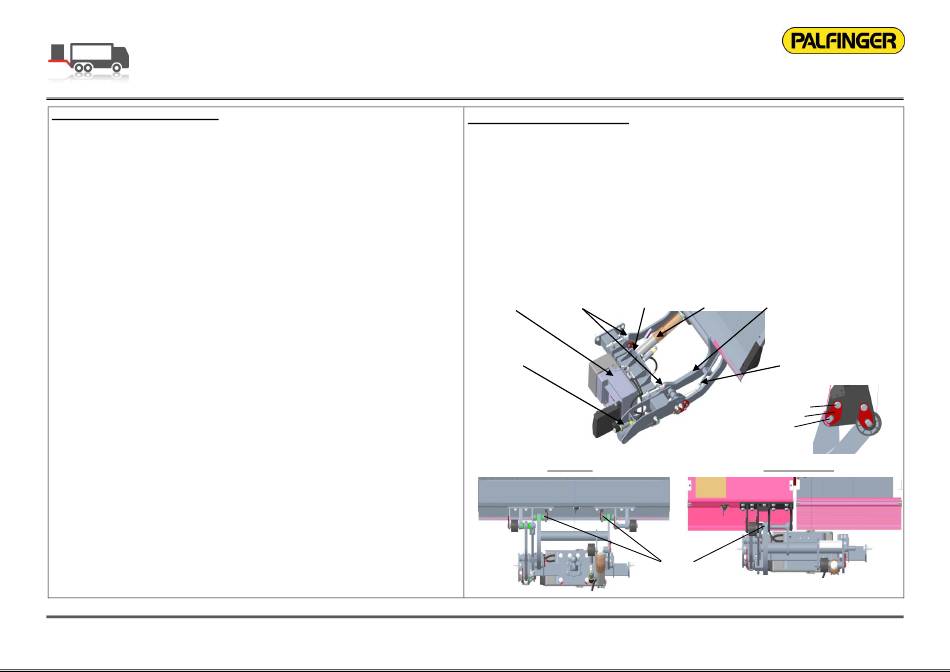

2. Montage der Hubladebühne
1. Fahrzeugspezifische Konsolbleche mittels des beiliegenden Montagesatzes montieren.
2. Das vormontierte Hubwerk mittels geeigneten Hebegerät unter das Fahrzeug bringen und mit
beiliegenden Sechskantschrauben M 14 (6 Stück) mit den Konsolblechen verschrauben.
Dabei die Schrauben von innen nach außen montieren. Auf der Kippzylinderseite zunächst 2
Schrauben beim eingefahrenen Kippzylinder montieren. Die dritte Schraube beim ausgefahrenen
Kippzylinder montieren.
ACHTUNG! Das Hubwerk kann herunterschwenken, da im Hubzylinder noch zu wenig Öl ist.
4. Mittels geeigneten Hebegerät den Torsionsrahmen anheben bis mit Lenkerkontur die Ladebodenhöhe
erreicht ist.
ACHTUNG! Störkonturen beim Hebevorgang beachten
5. Am Stativrohr die Höhenanschläge des Hubwerks einstellen und fixieren. Wichtig: Beide
Höhenanschläge gleichmäßig einstellen,
Hubwerk kann sonst beschädigt werden (siehe Skizze rechts).
6. Die Plattform anschließend mit den Lenkern verbolzen. Die Montageposition der Plattform ist
senkrecht hinter dem Fahrzeug. Bolzen mittels der Laschen mit der beigefügten M12 Schraube sichern
und mit einem Drehmoment von 75Nm anziehen.
Hydraulikaggregat Höhenanschläge
Kippzylinder
13-513_99-04_00-01
Typen nach:
96-522.99
Stativrohr Hubzylinder
Sicherungsschraube
C 500 VAN
Bolzen
Torsionsrahmen
Zugstange
Lasche
Bolzen
C 500 VAN FLEX
A23633, 25.04.19
